小型单旋翼直升机结构仿真设计方案

　　本次呈现的直升机结构仿真方案，核心围绕小型单旋翼带尾桨构型的直升机展开，这类构型的飞行器目前广泛应用在低空侦察、农林作业、航空运动培训、应急场景短距离投送等多个场景，相较于多旋翼飞行器，单旋翼带尾桨的直升机具备更高的气动效率，同等起飞重量下载荷能力更强、续航时间更久，在复杂低空环境下的抗风性能也更具优势。从实际用途来看，这套完整的结构仿真模型，既可以作为航空类专业教学中旋翼飞行器结构原理的演示载体，也能作为小型无人直升机研发阶段的结构验证基础，帮助设计人员快速梳理各系统的运动干涉风险，提前排查装配环节的潜在问题。

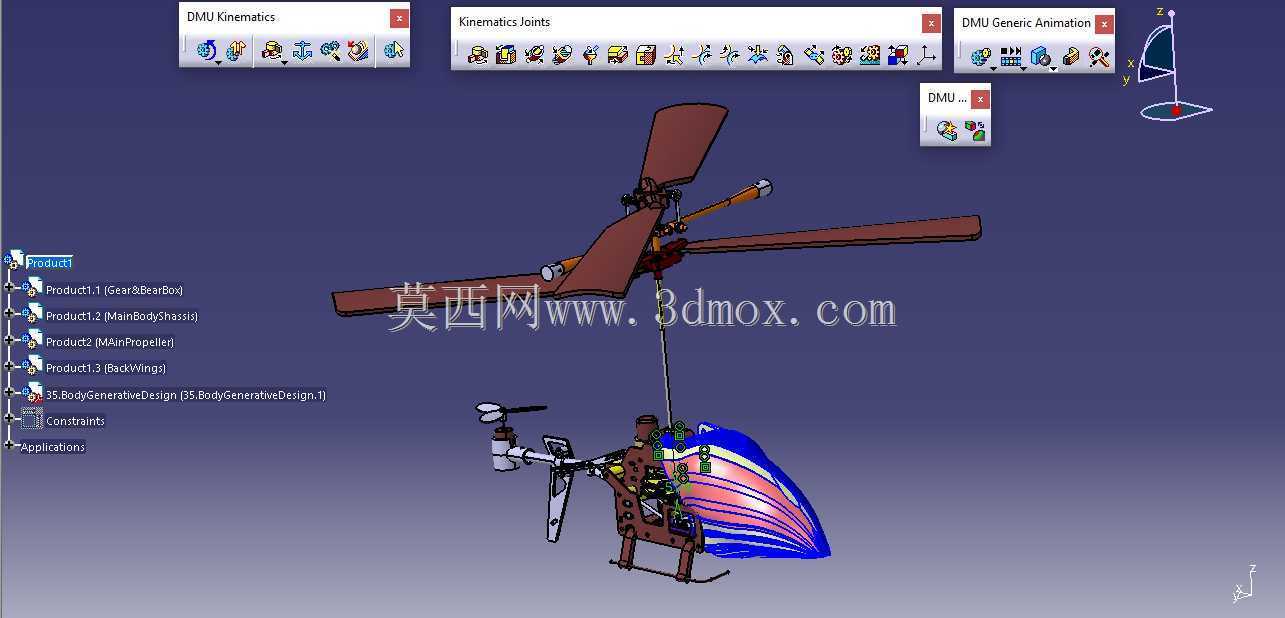

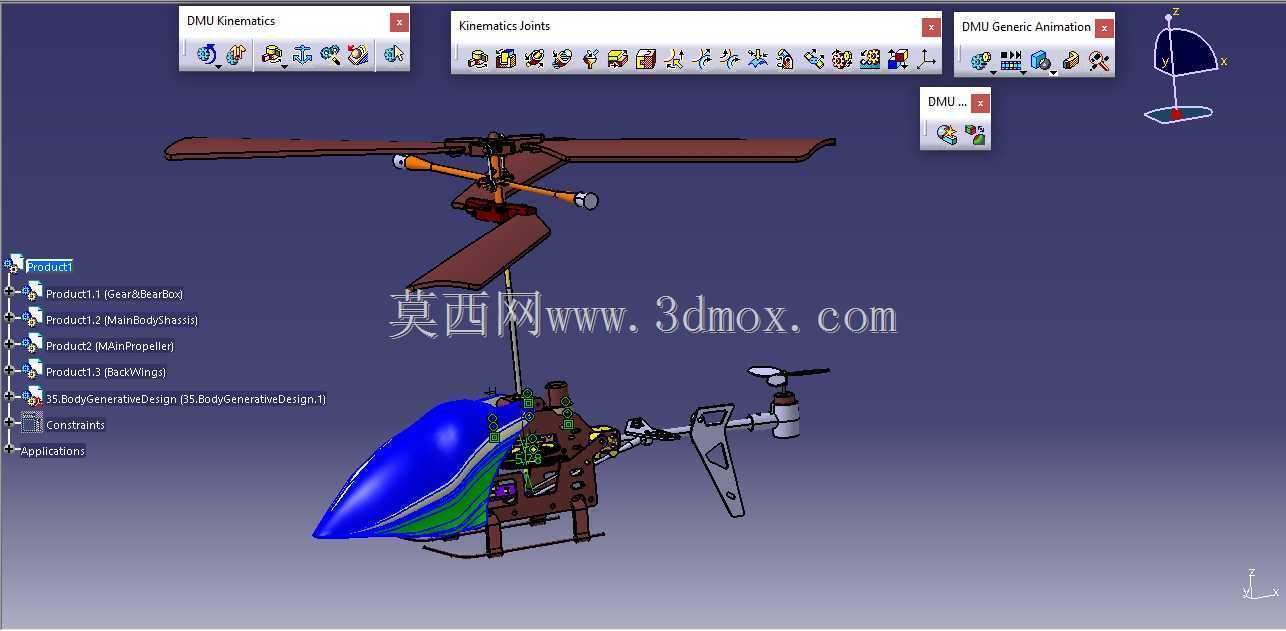

　　从功能特性层面拆解，这套模型完整还原了直升机的核心运动机构：主旋翼的变距铰、摆振铰、挥舞铰结构全部按照实际铰接关系搭建，可真实模拟主旋翼在不同转速、不同总距输入下的运动姿态，尾桨的传动路径、尾梁的支撑结构、机身主承力框架的布局也都做了1:1的结构还原，甚至连机身前部的整流罩外形、起落架的滑橇结构、尾翼的安定面构型都做了细节呈现，能够支持全机的DMU运动学仿真，模拟旋翼转动、周期变距、尾桨推力调节等真实飞行状态下的机构动作，不需要额外重新搭建运动副约束即可直接调用仿真模块验证机构运动逻辑。

　　在设计思路的呈现上，模型采用了模块化的装配逻辑，将全机拆分为主旋翼系统、尾桨传动系统、机身承力框架、整流外壳、滑橇起落架五个独立的装配子模块，每个子模块的零件都按照实际装配层级做了约束，既可以单独拆解查看单个零件的结构形态，也可以组合起来验证全机的装配协调性。比如主旋翼系统部分，特意保留了桨夹、连杆、倾斜盘的完整传动链路，设计人员可以直接观察到操纵杆的位移如何传递到倾斜盘，再通过连杆带动每一片主旋翼改变桨距，整个运动过程的传动比、行程范围都和实际小型直升机的参数保持一致，避免了仿真过程中出现机构运动失真的问题。

　　关于外形尺寸与安装边界，这套模型按照常规25公斤级小型无人直升机的实际尺寸做了等比例还原，主旋翼的旋转直径控制在1.8米左右，尾桨旋转直径为220毫米，机身从机头整流罩前端到尾桨末端的总长度为1.6米，机腹滑橇起落架的最低点到主旋翼桨毂顶端的总高度为580毫米，安装边界上特意预留了航电设备、动力系统、油箱的安装空间，机身中部的承力框架预留了标准的设备安装孔位，孔位间距按照通用航电设备的安装尺寸设计，不需要二次打孔即可直接搭载飞控、电池、任务载荷等设备；尾梁部分采用了快拆式的连接结构设计，和主框架的连接位置预留了定位销孔，拆装时不需要额外调整传动机构的张紧度，能够快速完成尾梁部分的拆卸与安装，方便日常的运输与维护。

　　在结构细节的处理上，模型也充分考虑了实际工程应用中的需求：主旋翼的桨叶采用了对称翼型的截面设计，桨根位置的加强结构、桨尖的后掠构型都做了还原，能够降低旋翼高速旋转时的翼尖涡流阻力；尾桨部分采用了跷跷板式的两叶桨构型，结构简单可靠，维护成本低，适合小型直升机的使用场景；滑橇式起落架的弧形缓冲结构也按照实际受力情况做了形态还原，能够在硬着陆时吸收大部分冲击能量，避免机身承力框架受到直接冲击。整个模型的装配约束全部按照实际工程中的连接关系设置，没有出现过约束或者欠约束的情况，在做运动仿真时不会出现零件飞散、运动错位的问题，能够直接用于结构原理演示、装配工艺验证、初级的机构运动特性分析等工作，对于从事小型飞行器结构设计的从业者来说，这套模型可以作为构型参考，快速梳理单旋翼直升机的结构布局逻辑，减少前期方案设计阶段的重复建模工作量，也能帮助新手设计人员快速理解直升机各系统之间的连接关系与运动传递路径。
