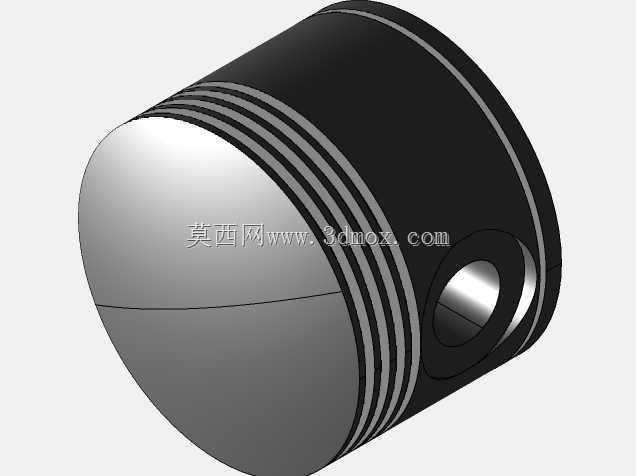

这套径向排布的动力装置装配结构,核心采用多缸圆周均布的布局逻辑,区别于直列、V型动力装置的排布方式,所有活塞组件围绕中心曲轴做环形阵列布置,这种结构最早广泛应用在航空活塞动力领域,凭借紧凑的径向尺寸、优异的风冷散热条件,在早期螺旋桨飞行器、小型固定翼通航设备上有大量落地应用,后续也衍生出适配小型特种作业设备、轻型动力装备的改型结构。从实际功能逻辑来看,整套结构的动力传递路径非常清晰:燃烧室做功推动活塞沿气缸轴线做往复直线运动,通过铰接的连杆组件将直线作用力传递到中心曲轴的曲柄销位置,把往复运动转换为曲轴的旋转扭矩输出,多缸环形排布的设计可以让各缸做功行程均匀错开,大幅降低输出扭矩的波动幅度,

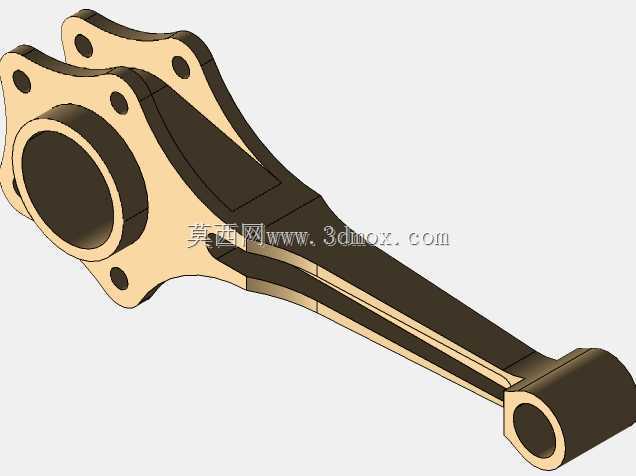

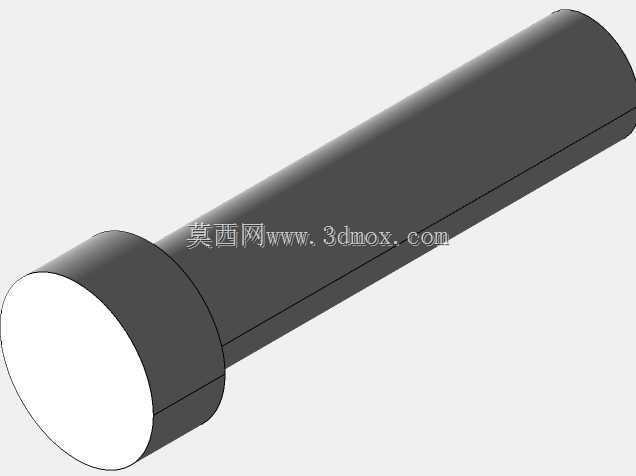

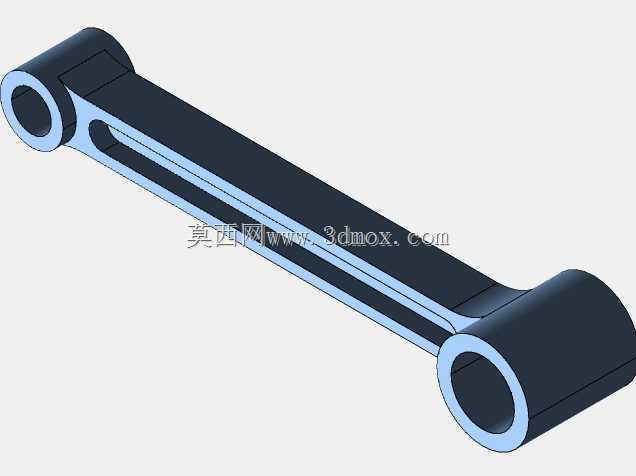

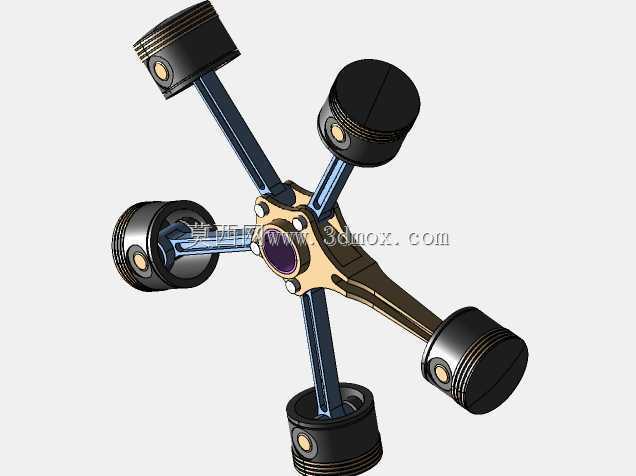

不需要额外加装大质量的平衡轴组件就能获得不错的运转平顺性,同时径向延伸的气缸外壁可以直接和流通空气接触,不需要设计复杂的水冷夹套、循环管路与散热系统,整体结构自重比同功率的直列水冷动力装置低30%左右,非常适合对自重敏感的轻型动力场景。从设计思路层面拆解这套装配结构,首先要确定的是气缸数量与排布角度,图中展示的是六缸径向结构,相邻气缸的夹角为60度,这个角度可以保证各缸做功间隔角均匀,曲轴每旋转120度就有一个气缸进入做功行程,运转时的扭矩输出连续性更好;其次是连杆组件的铰接设计,径向动力装置的连杆分为主连杆与副连杆,主连杆直接铰接在曲轴曲柄销上,其余副连杆通过铰接销连接在主连杆的凸耳位置,
这种设计可以避免多连杆同时铰接在同一个曲柄销上造成的结构干涉,同时保证所有活塞的行程一致,压缩比偏差控制在合理范围内。在安装边界与尺寸控制上,整套结构的径向最大尺寸由活塞处于下止点时的气缸外壁位置决定,轴向尺寸则由曲轴的支撑跨度、连杆的厚度、活塞销的安装位置共同决定,设计时需要预留活塞往复运动的安全间隙,避免活塞在上止点位置与气缸盖、在下止点位置与曲轴箱发生运动干涉;活塞与气缸壁的配合间隙需要根据工作温度下的材料热膨胀系数设定,保证热机状态下不会出现拉缸故障,冷机状态下不会因为间隙过大出现漏气、机油窜烧的问题;连杆大小端的轴承配合需要兼顾旋转灵活性与承载能力,主连杆大端与曲柄销的配合要保证曲轴旋转时的同轴度,

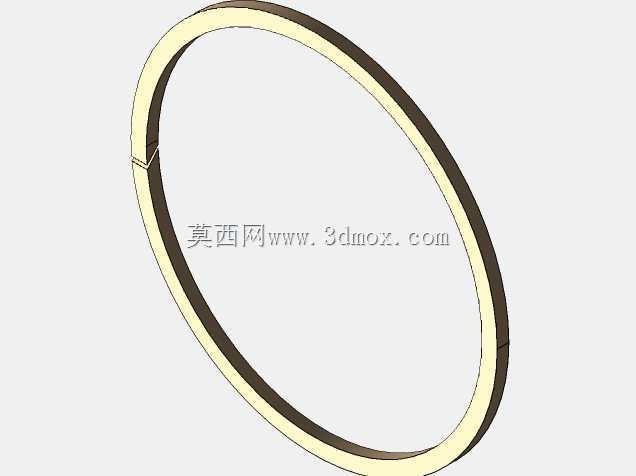

避免出现偏磨造成的早期失效。这套结构的应用场景除了传统的航空活塞动力外,现在也常被用于小型应急发电设备、轻型无人直升机动力、复古轻型运动飞行器的动力改装,部分定制化的小型特种车辆也会采用这类结构作为动力源,凭借独特的机械结构外观,也常被用于工业机械展示、教学教具模型的结构演示,帮助从业者理解曲柄连杆机构的运动原理、多缸动力装置的做功逻辑。在建模装配过程中,需要重点验证各运动部件的干涉情况:曲轴旋转时,连杆的摆动范围不能与曲轴箱内壁、相邻气缸的外壁发生碰撞,活塞往复运动时,活塞环的开口位置不能与气缸壁上的气口发生刮蹭,所有铰接位置的转动副要保留合理的配合间隙,模拟真实工况下的润滑层厚度,避免过定义造成的运动仿真卡顿;同时要注意各部件的质量分配,环形排布的活塞与连杆组件质量要尽可能一致,减少运转时的离心力不平衡,降低振动幅度。
