六旋翼自杀式攻击无人机结构设计

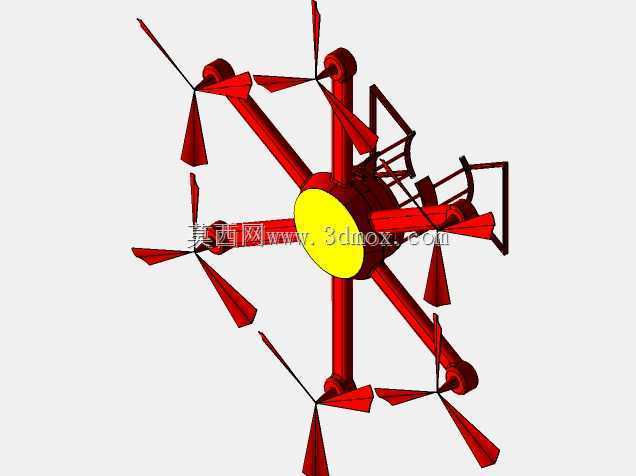

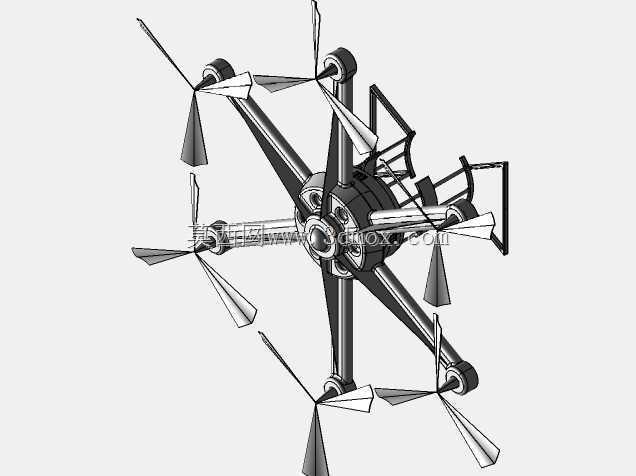

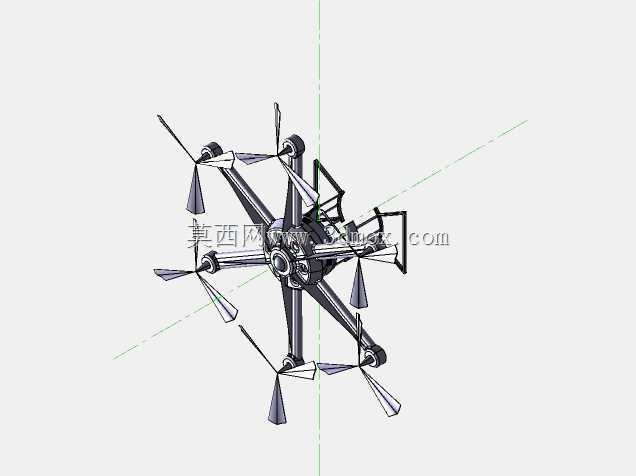

　　这款六旋翼自杀式无人机的结构设计，核心围绕低空近距离战术任务场景展开，区别于常规侦察类旋翼无人机，其设计初衷是兼顾短距快速抵近、末端精准触达、结构轻量化与载荷适配性，不需要考虑返航回收的结构冗余，整体设计逻辑完全围绕单次任务的功能实现做取舍。从旋翼布局来看，采用六轴均布的旋翼安装方案，相邻机臂夹角为60度，相比四旋翼布局，单旋翼失效后的姿态容错能力更强，在末端抵近阶段即便遭遇轻量干扰导致单个旋翼动力受损，剩余五个旋翼仍能维持基本姿态稳定，保证最终触达精度，同时六旋翼的拉力冗余可以适配不同重量的任务载荷，不需要大幅改动机架主体结构就能覆盖0.8kg到2.5kg的载荷区间。机臂采用一体化快拆式结构设计，

　　机臂与中心主机壳的连接部位采用锥面定位加卡扣锁紧的结构，不需要额外工具就能完成机臂的拆装，收纳状态下机臂可以沿中心壳体周向折叠，整体收纳尺寸控制在300mm见方的区间内，单人即可完成携行与快速部署，展开时间不超过90秒，完全适配前沿作战点位的快速响应需求。中心主机壳采用上下分壳的结构设计，上壳集成飞控模块、定位模块与通信链路的安装位，预留了减震安装柱，飞控安装位置处于整机的重心正上方，减少旋翼振动对飞控传感器的干扰；下壳预留电池仓与载荷安装接口，电池采用抽拉式安装结构，接口做了防呆设计，避免快速更换电池时出现接反的问题，载荷安装位采用标准的螺孔阵列，可以适配不同类型的任务载荷，不需要额外定制转接件。底部的着陆支架采用镂空式框架结构，

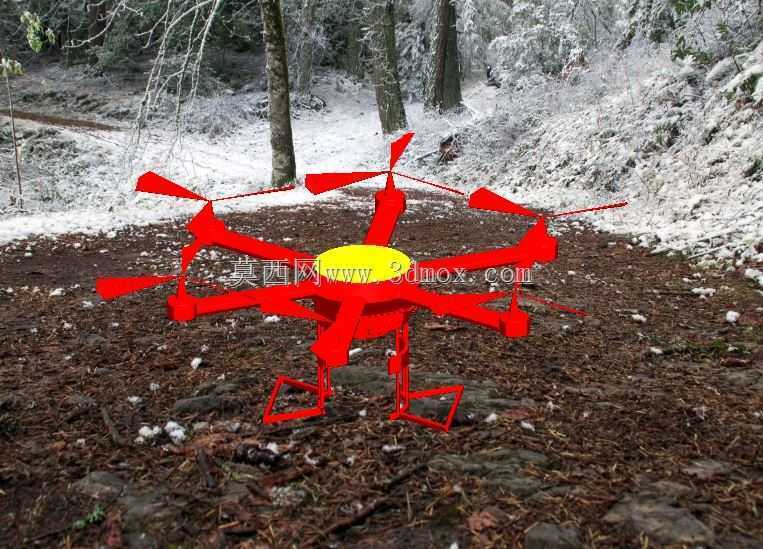

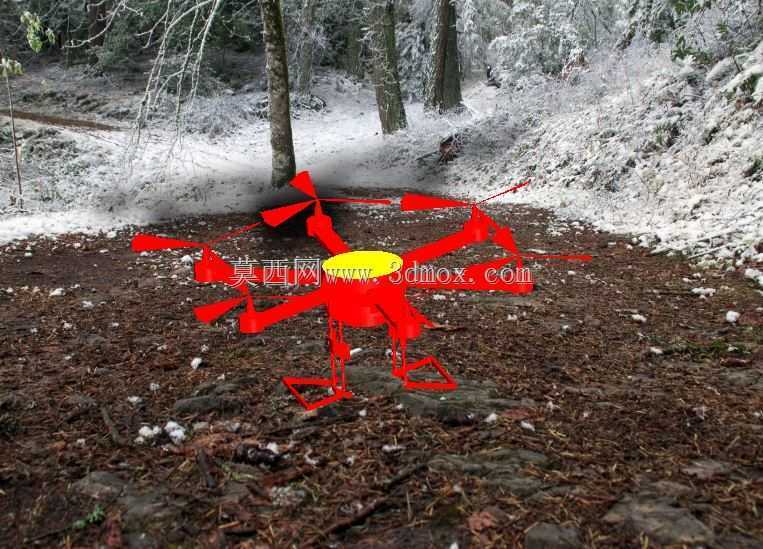

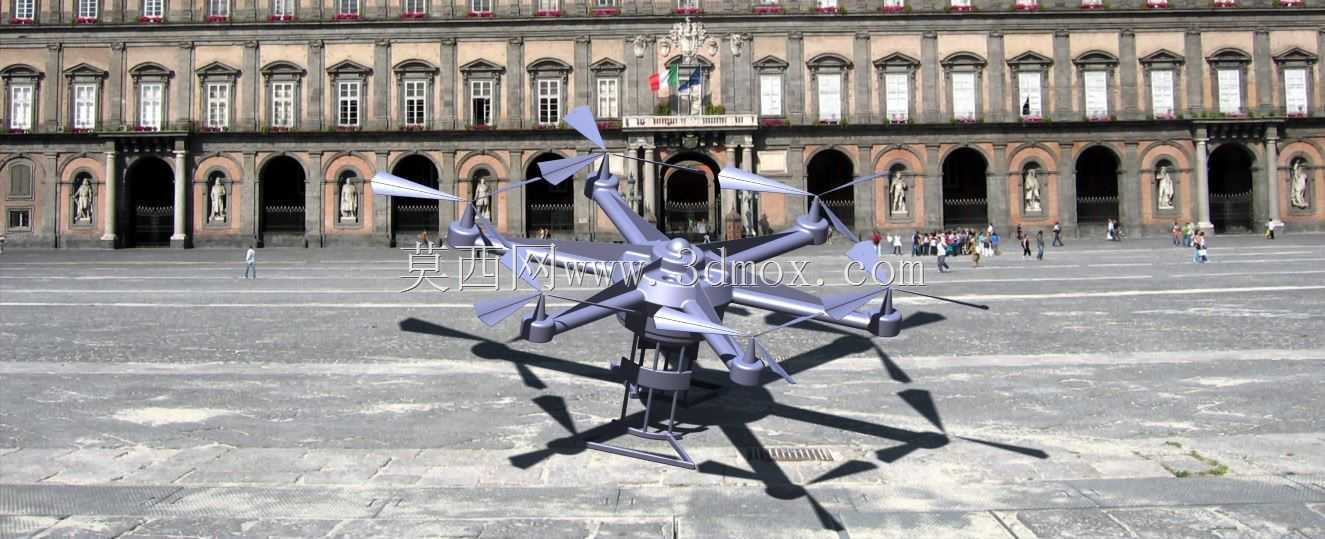

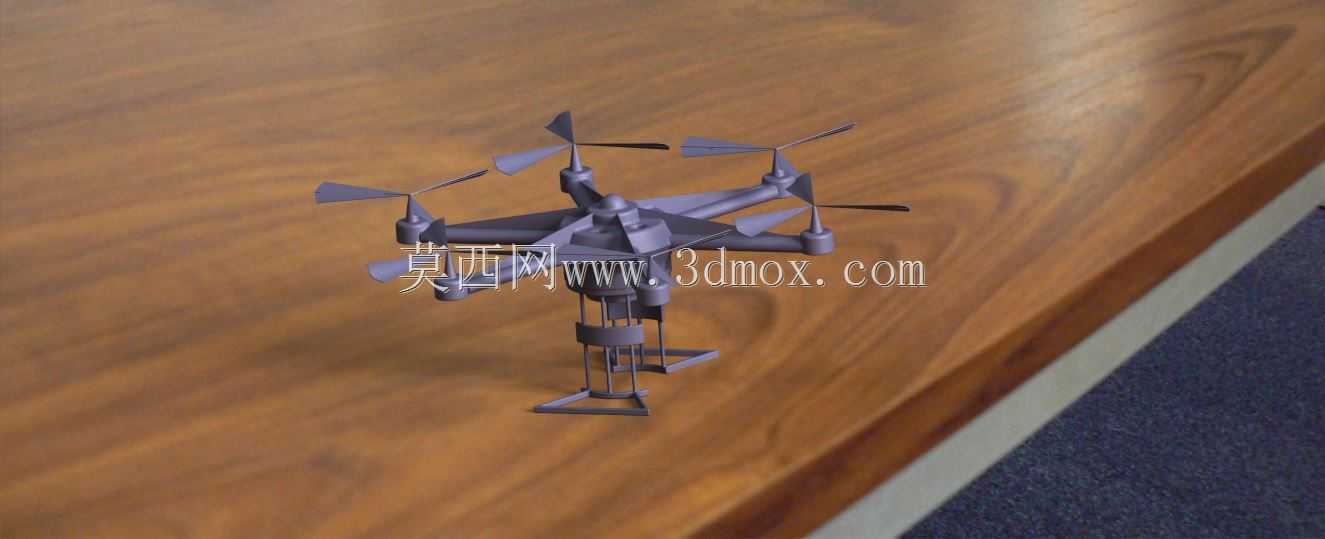

　　没有采用常规旋翼无人机的滑橇式支脚，而是设计了带导向锥面的触达触发结构，支架的四根立柱采用等强度设计，在正常降落触地时可以吸收冲击能量，在末端触达目标时，支架的受力结构会直接触发载荷的启动机构，不需要额外的传感触发部件，减少了电子元件的故障概率。动力系统的安装座采用倾斜5度的设计，每个旋翼的转轴并非完全垂直于水平面，而是带有微小的外倾角度，这个设计可以提升整机的姿态响应速度，在做快速机动规避动作时，姿态调整的延迟比垂直安装旋翼的方案低30%左右，更适合在复杂低空环境下做规避机动。整机的外形尺寸在展开状态下，旋翼旋转直径为620mm，整机高度（含底部支架）为280mm，中心壳体的最大直径为120mm，所有突出部件都做了圆角处理，

　　避免携行和部署过程中出现勾挂问题。布线全部走机臂内部的中空通道，没有外露的线束，既减少了飞行过程中的风阻，也避免低空飞行时线束被树枝、线缆等障碍物勾挂导致的故障。结构材料选择上，机臂采用高强度碳纤维管材，中心壳体采用玻纤增强尼龙材料通过3D打印或者注塑成型，底部支架采用铝合金材质，在保证结构强度的前提下尽可能降低自重，整机空机重量控制在1.2kg以内，配合标准4S锂电池可以实现12分钟以上的续航时间，最大平飞速度可以达到18m/s，能够满足10km以内的任务半径需求。设计过程中重点做了重心配平的优化，电池、载荷、飞控的安装位置都围绕整机重心做对称布置，减少飞行过程中的姿态修正能耗，同时在每个机臂的电机安装座位置预留了动平衡调节的配重安装位，组装完成后可以根据每个旋翼的动平衡情况添加微小配重，降低整机的振动水平，提升飞行稳定性。考虑到实际使用场景中可能存在的恶劣环境，中心壳体的接缝处都设计了密封胶条的安装槽，可以实现IP54级别的防护能力，在小雨或者扬尘环境下仍然可以正常起飞执行任务，不会因为电子元件受潮或者进尘导致故障。旋翼采用快拆式桨夹结构，不需要工具就可以完成螺旋桨的更换，在携行过程中可以将螺旋桨全部拆下单独收纳，进一步缩小携行体积，部署时只需要将螺旋桨卡入桨夹的锁紧位置即可，锁紧结构带有防松脱的卡扣，避免大机动飞行时螺旋桨脱落。
