SPYLITE飞行器V型尾翼与机身结构设计

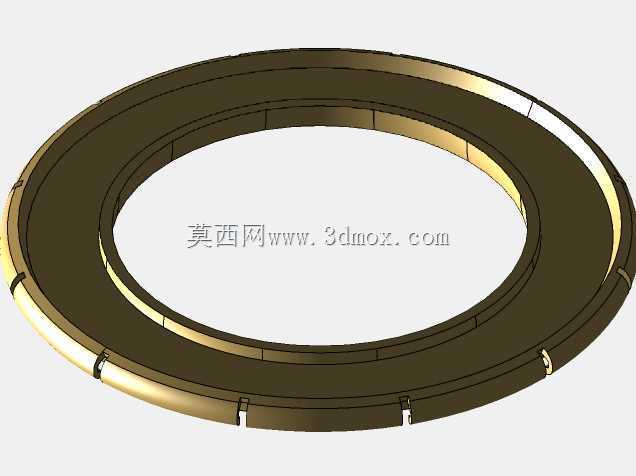

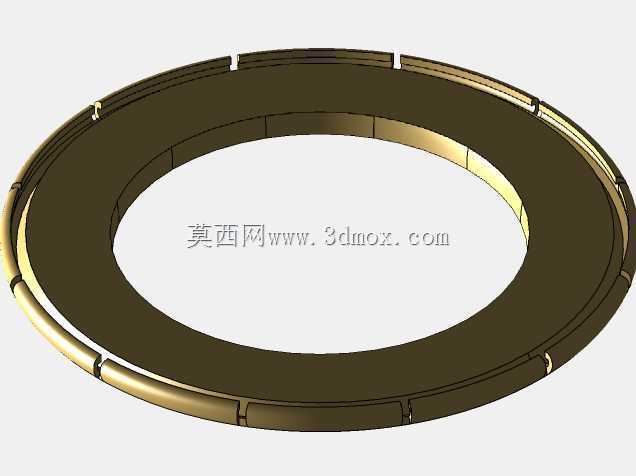

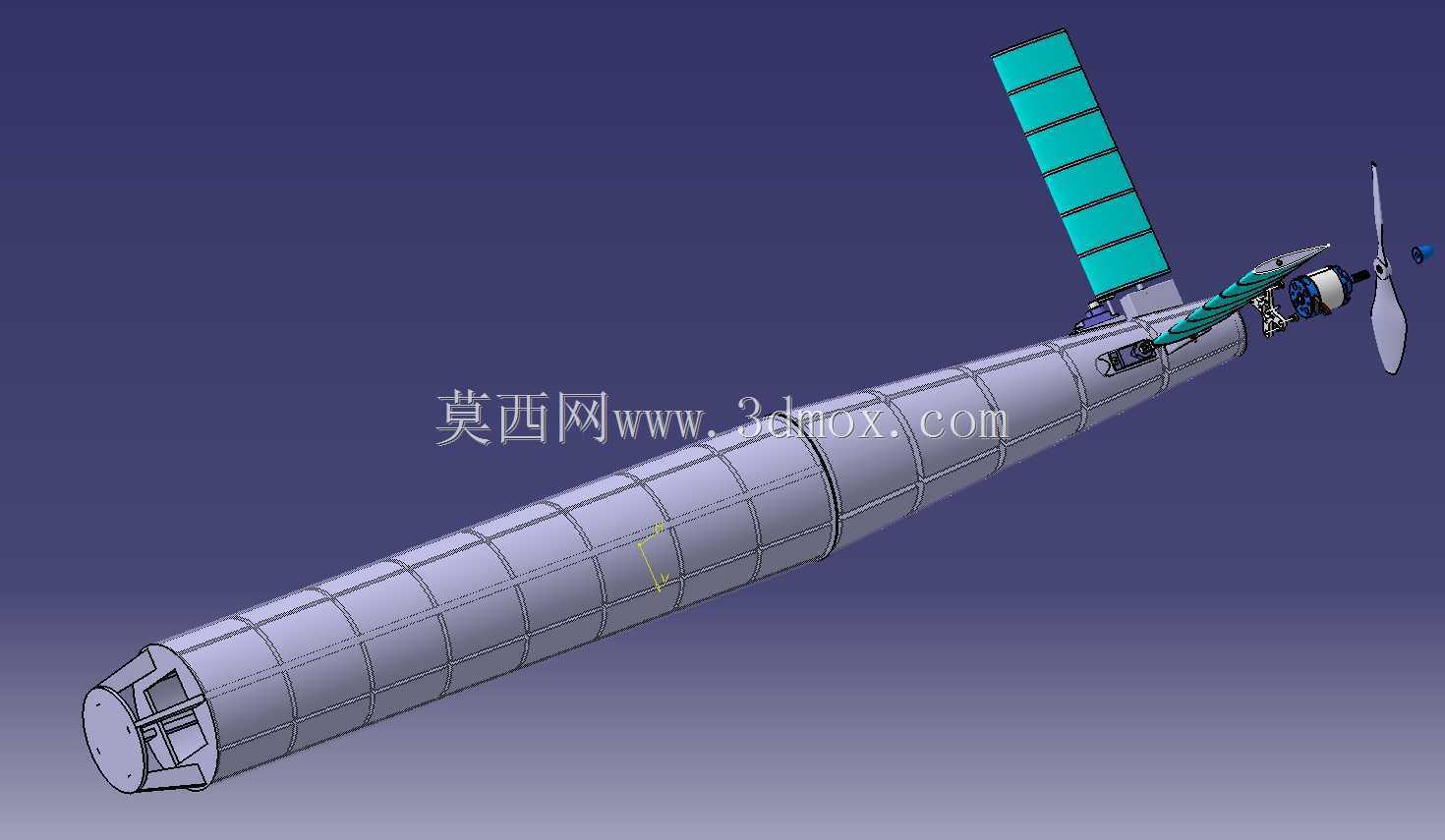

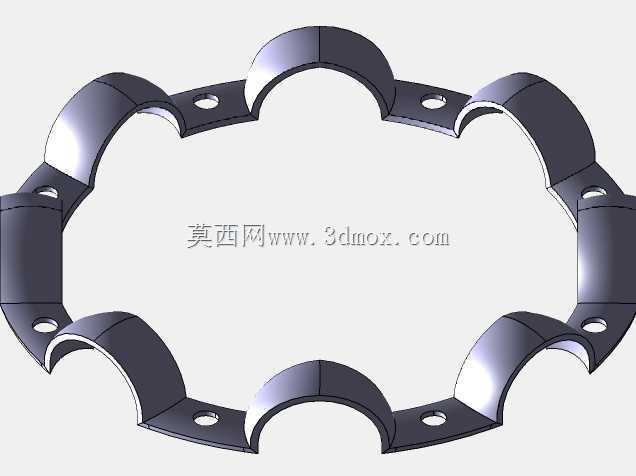

　　该套结构针对小型低空侦察类无人飞行器的使用场景开发，核心适配长航时低速巡航的作业需求，可覆盖边境巡检、管线巡查、小范围航测等典型作业场景，在低空空域具备较强的环境适配性。从实际使用需求出发，机身采用分段式筒状承力结构，整体沿航向保持等直径过渡设计，前段预留任务载荷安装舱位，可根据作业需求搭载光学摄像模块、小型传感组件或轻量化作业载荷，中段为核心能源与飞控系统安装区域，内部设置多组横向安装隔框，隔框上预留标准化安装孔位，可直接固定电池组、飞控板、信号接收模块等核心元器件，隔框与机身蒙皮采用插接加胶接的组合连接方式，既保证整体结构刚度，又能降低装配复杂度，尾段直接对接V型尾翼安装基座，同时预留动力系统的安装接口，

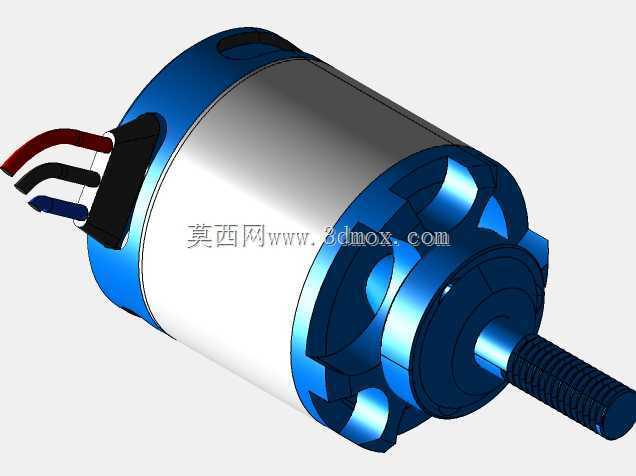

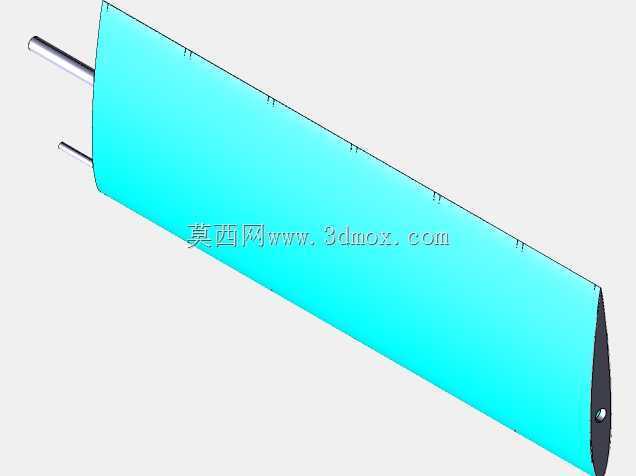

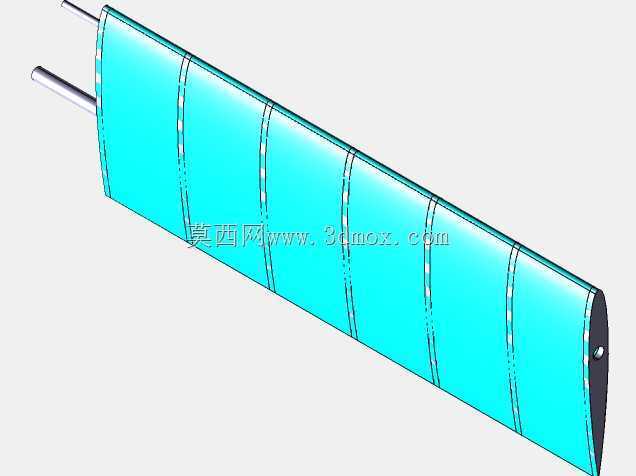

　　可适配尾部推进式螺旋桨动力单元。V型尾翼的设计完全替代了传统平尾加垂尾的布局形式，两片尾翼呈对称V形布置在机身尾段上部，翼面采用等弦长矩形翼型，每片尾翼设置多段翼肋支撑结构，翼肋沿翼展方向等距排布，外部覆盖薄型蒙皮，既保证翼面的气动外形精度，又能最大限度降低尾段结构重量。这种尾翼布局可同时实现纵向俯仰与横向航向的操纵功能，相比常规尾翼布局能有效减少尾翼结构的迎风阻力，同时降低尾翼与机身、机翼之间的气动干扰，提升低速飞行状态下的操纵效率。从安装边界来看，机身整体外径保持统一尺寸，各段筒体之间采用止口定位结构，装配时可快速完成同轴度校准，不需要额外的定位工装即可保证机身整体的直线度要求；尾翼与机身的连接采用嵌入式安装座，

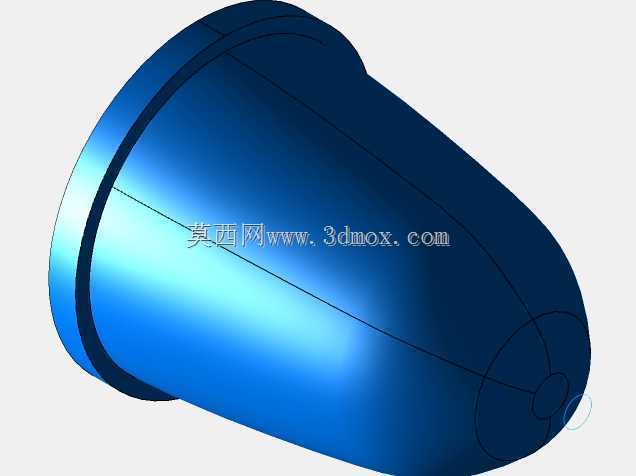

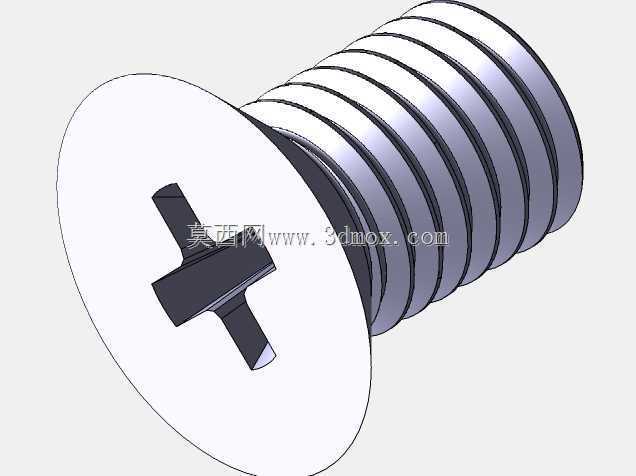

　　安装座直接与机身尾段的承力隔框集成，尾翼根部设置定位插销与锁紧螺孔，装配时可快速完成尾翼的角度校准与固定，后期维护更换时不需要拆解机身内部结构，可直接在外部完成拆装作业。结构设计过程中充分考虑了轻量化与结构强度的平衡，机身蒙皮采用薄壁曲面设计，在非承力区域做了局部减薄处理，在设备安装、尾翼对接、动力安装等集中受力区域，通过增加局部壁厚、设置加强筋的方式提升局部承载能力，避免飞行过程中出现应力集中导致的结构变形。V型尾翼的翼面角度经过反复校核，既保证足够的操纵力矩输出，又避免翼面角度过大导致的气动阻力激增，翼面与机身的连接区域做了流线型整流过渡，可减少连接部位的气流分离，降低飞行过程中的紊流影响。机身头部采用钝头锥形整流设计，

　　可在低速飞行状态下减少头部压差阻力，头部预留透明整流罩安装位，可适配光学载荷的视场需求，不会对摄像模块的拍摄视角造成遮挡。整套结构的所有安装接口均采用标准化尺寸设计，可与市面上多数小型无人飞行器的通用动力系统、飞控系统实现适配，不需要对结构做大规模修改即可完成整机集成，在实际作业过程中，这种分段式结构也便于快速拆解运输，转场作业时可将机身拆分为前段、中段、尾段三部分，连同尾翼一起放入小型运输箱内，到达作业现场后可在十分钟内完成整机装配调试，大幅提升外场作业的效率。针对低空飞行可能遇到的紊流、突发气流等情况，结构在设计时预留了足够的强度余量，机身整体可承受常规机动飞行的过载要求，尾翼结构可抵抗侧向突风带来的冲击载荷，不会出现翼面变形、连接松动等问题。内部走线通道沿机身内壁纵向布置，所有线缆可通过预设的走线槽从头部载荷舱直达中段设备舱与尾段动力舱，避免线缆在机身内部杂乱排布，既便于后期检修维护，也能减少线缆对内部设备安装的干扰。
