FPV穿越机RP3 ELRS无线电接收模块

　　在FPV穿越机、小型无人机的飞控系统搭建中，无线电接收模块是决定操控链路稳定性、信号覆盖范围的核心部件，本次建模的RP3 ELRS RX接收模块，正是针对轻量化竞速、花飞机型的装机需求完成的结构还原，建模过程中完全参照实物的装配逻辑、硬件布局完成细节复刻，可直接用于飞控系统的装配干涉校验、装机布局模拟、整机结构设计的配套参考。

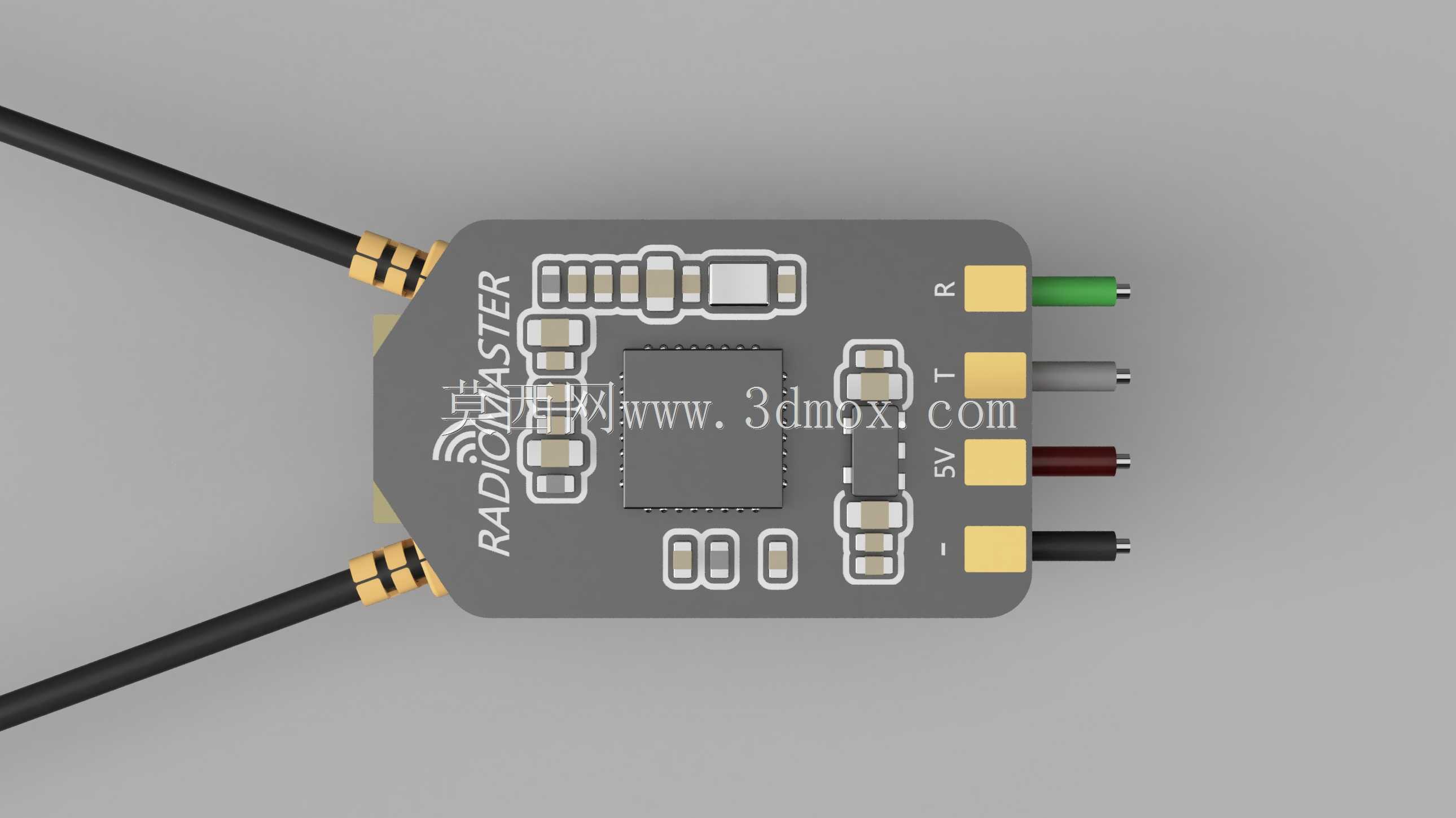

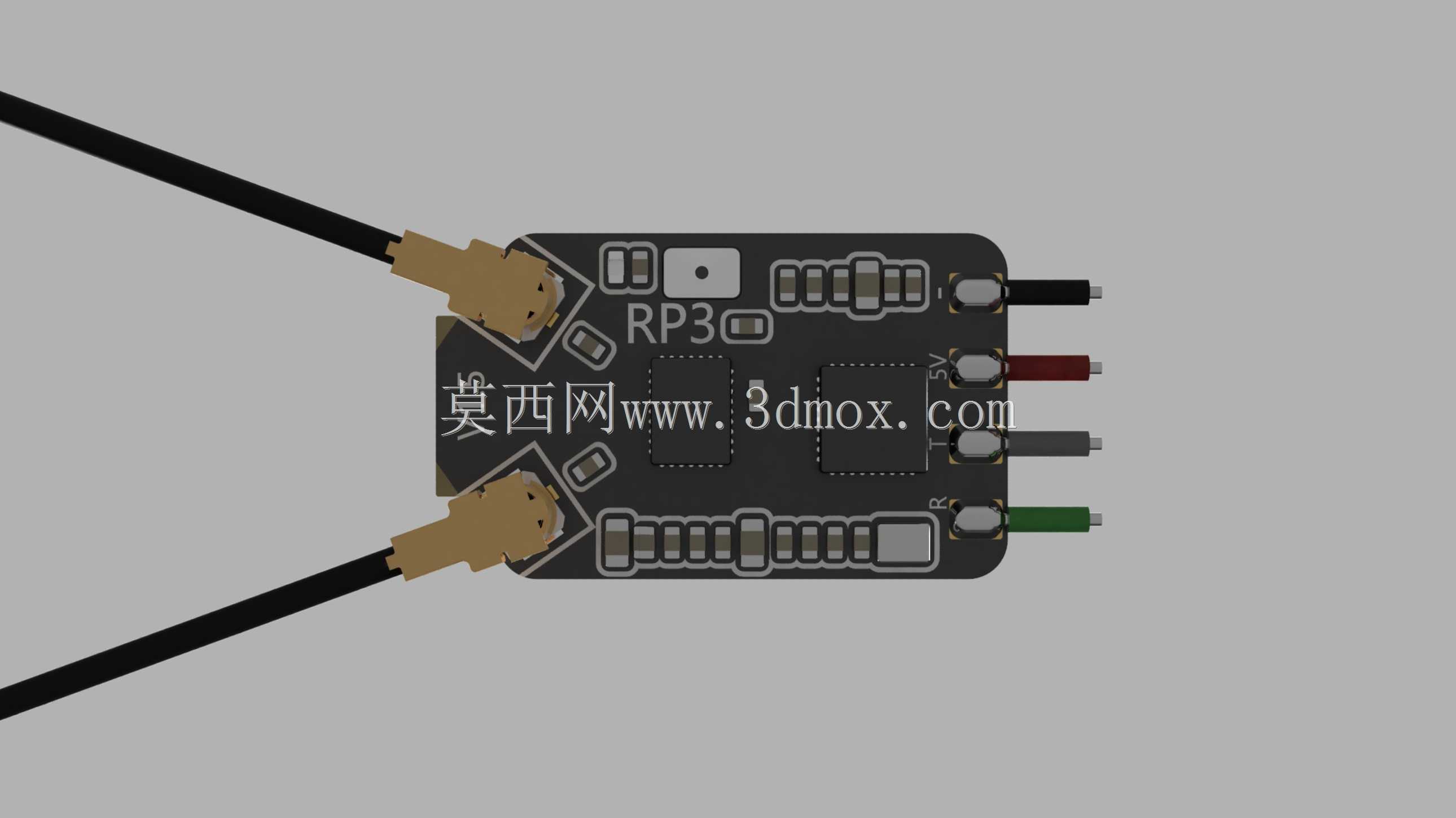

　　从实际装机场景来看，这类ELRS制式的接收模块，主要承担遥控器端操控信号的接收、解码，再将舵量、模式切换等指令传输给飞控板的功能，相比传统的SBUS、CRSF制式接收模块，ELRS 2.4G频段的链路具备更低的延迟、更强的抗干扰能力，在复杂电磁环境的户外飞场、楼宇间的小范围飞行场景下，能有效减少信号断连、操控延迟过高导致的炸机风险。建模时首先还原了模块的核心PCB板结构，板载的信号处理芯片、滤波电容、接线焊盘都按照实物的排布位置做了等比例还原，PCB边缘的接线端预留了标准的1.25mm间距焊盘位置，分别对应电源、地线、信号传输通道，装机时可直接对应飞控板的RX、TX、5V、GND引脚完成接线，建模时特意保留了焊盘的突出高度，方便设计装机结构时预留焊线的弯折空间，避免焊盘与机架碳板、其他电子元件发生挤压短路。

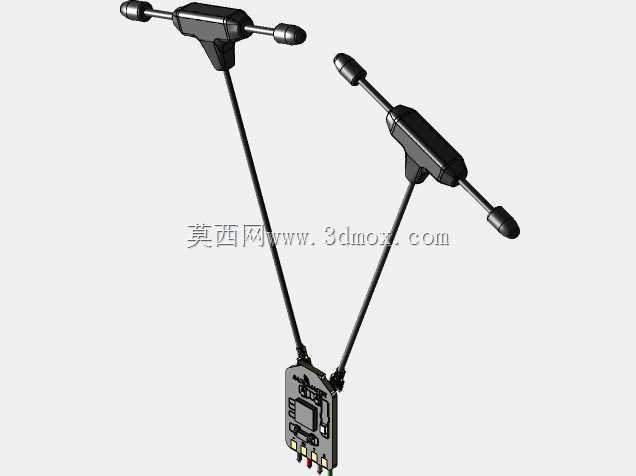

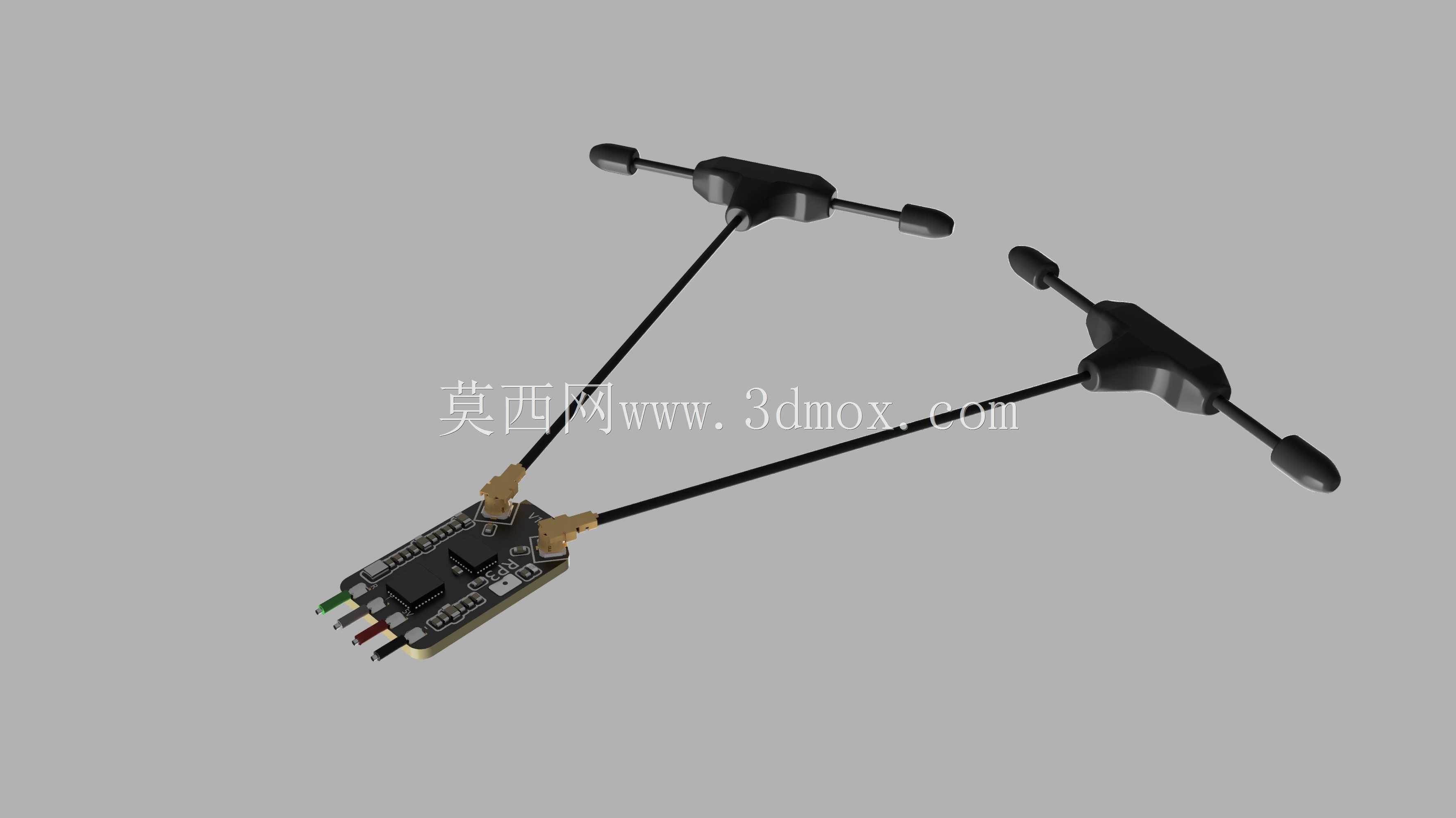

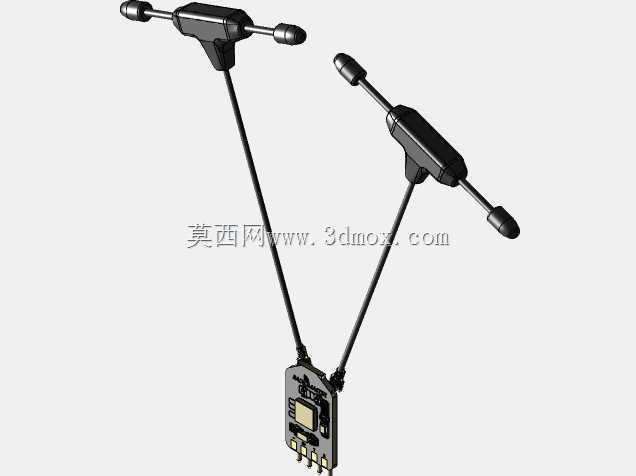

　　模块配套的双T型偶极天线是建模的重点细节，两根天线通过IPEX一代接口与PCB板连接，天线的馈线长度按照实际装机的常用规格做了还原，天线本体的T型辐射振子、尾部的配重结构都做了等比例建模，需要注意的是，该模块的双天线设计为天线分集逻辑，并非真正的信号分集接收，建模时特意还原了两个天线接口的位置差，方便装机时调整天线的摆放角度——实际使用中通常会将两根天线呈90度垂直排布，分别朝向机身的水平、垂直方向，保证飞行器在做翻滚、倒飞等大角度机动时，始终有一根天线处于信号最佳的接收朝向，避免信号死角。天线馈线的弯折半径在建模时也做了约束，还原了同轴线缆的最小弯折半径参数，避免设计装机固定位时出现线缆过度弯折导致的信号衰减、内芯断裂问题。

　　从安装边界来看，该接收模块的PCB本体尺寸非常紧凑，长宽尺寸适配20mm间距的飞控安装孔位，既可以通过双面泡棉胶直接粘贴在飞控板的空余位置，也可以通过3D打印的固定座安装在机架的尾部、机头空余位置，建模时还原了PCB板的整体厚度，板载元件的最高突出高度也做了精准测量，在做整机装配模拟时，可以直接校验模块与图传天线、电容、摄像头等周边元件的间隙，避免装机时出现元件挤压、接线干涉的问题。模块的整体重量控制在轻量化区间，建模时也还原了各部分的材质属性，PCB的FR4板材、天线外壳的ABS材质、馈线的PVC外皮都做了对应的材质区分，可直接用于整机的重心模拟、重量配平计算，对于追求极致轻量化的竞速机型来说，提前通过三维模型模拟安装位置，能有效减少装机后的反复调整工作量，避免因为接收模块位置不合理导致的整机重心偏移，影响飞行手感。

　　在结构设计思路上，该模块没有设计额外的金属屏蔽壳，一方面是为了控制整体重量，另一方面ELRS制式的信号抗干扰能力较强，省去屏蔽壳可以进一步压缩模块的整体厚度，更适合在寸土寸金的小型穿越机机架内安装。建模时也还原了板载的绑定按键位置，按键突出PCB板的高度做了精准还原，设计固定座时可以对应预留按键的操作孔位，方便装机后完成接收机与遥控器的对码操作，无需拆卸固定结构。接线端的焊盘位置做了内凹处理，避免焊锡溢出导致的相邻引脚短路，建模时保留了这一结构细节，在做接线模拟时可以直观看到焊线的走线空间，方便规划线材的走向，避免线材与螺旋桨、电机线等运动部件、大电流部件发生干涉。

　　对于结构设计从业者来说，该模型可直接用于小型无人机机架的配套电子元件库搭建，在做新机型的结构设计时，直接调用该接收模块模型即可完成装机布局的校验，无需反复测量实物尺寸，大幅提升设计效率；对于装机爱好者来说，可通过模型提前规划接收模块的安装位置、天线走线方式，提前预判装机过程中可能出现的干涉问题，减少实际装机时的反复调整。建模过程中所有的尺寸参数都来自实物的逆向测绘，各部件的装配关系完全还原实物的实际状态，没有做夸张的结构简化，可直接用于3D打印固定座的设计、装机方案的模拟验证，覆盖从结构设计到实际装机的全流程参考需求。
