iPhone5S半入耳有线耳机外观结构建模

　　本次建模的半入耳有线耳塞，是早期智能手机标配音频配件的典型结构形态，这类结构在消费电子音频外设领域曾占据十余年的主流应用场景，覆盖日常通勤语音通话、移动影音收听、便携音频输出等多个民用使用场景，其结构设计逻辑完全围绕人耳佩戴的适配性、声学输出的指向性、日常使用的耐用性三个核心维度展开。从实际使用的功能特性来看，这类半入耳结构不需要深入耳道内部，依靠耳甲腔与外耳道口的轮廓贴合实现佩戴固定，相比入耳式结构对耳道的压迫感更低，适合长时间连续佩戴使用，同时出声孔正对耳道口位置，能够保证中高频音频信号的直接传输，减少声波在耳道外的扩散损耗，满足日常语音通话、流行音乐收听的基础声学需求。建模过程中首先需要确认的是外形轮廓的曲率连续性，

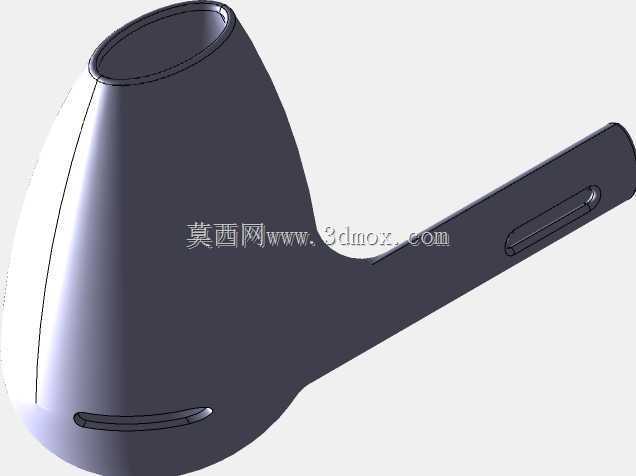

　　耳塞头部的类椭球曲面并非规则回转体，其靠近耳屏一侧的曲面做了0.8mm的内凹处理，匹配多数人耳耳屏内侧的轮廓弧度，避免佩戴时对耳屏软骨造成持续挤压，而耳塞尾部的细长柄结构，内部预留了音频走线的通道空间，柄身靠近末端的位置设计了0.5mm深度的内凹线槽，用于固定耳机线的防弯折护套，减少线材根部反复弯折导致的线芯断裂问题。从安装边界与尺寸控制来看，耳塞头部的最大外径控制在14.2mm，整体长度从出声孔端面到柄部末端为32.7mm，这个尺寸区间适配85%以上成年人群的耳甲腔尺寸，既不会因为尺寸过大导致佩戴时耳廓胀痛，也不会因为尺寸过小出现佩戴滑落的问题；出声孔位置的端面做了15度的倾斜角，刚好贴合耳道口的倾斜角度，

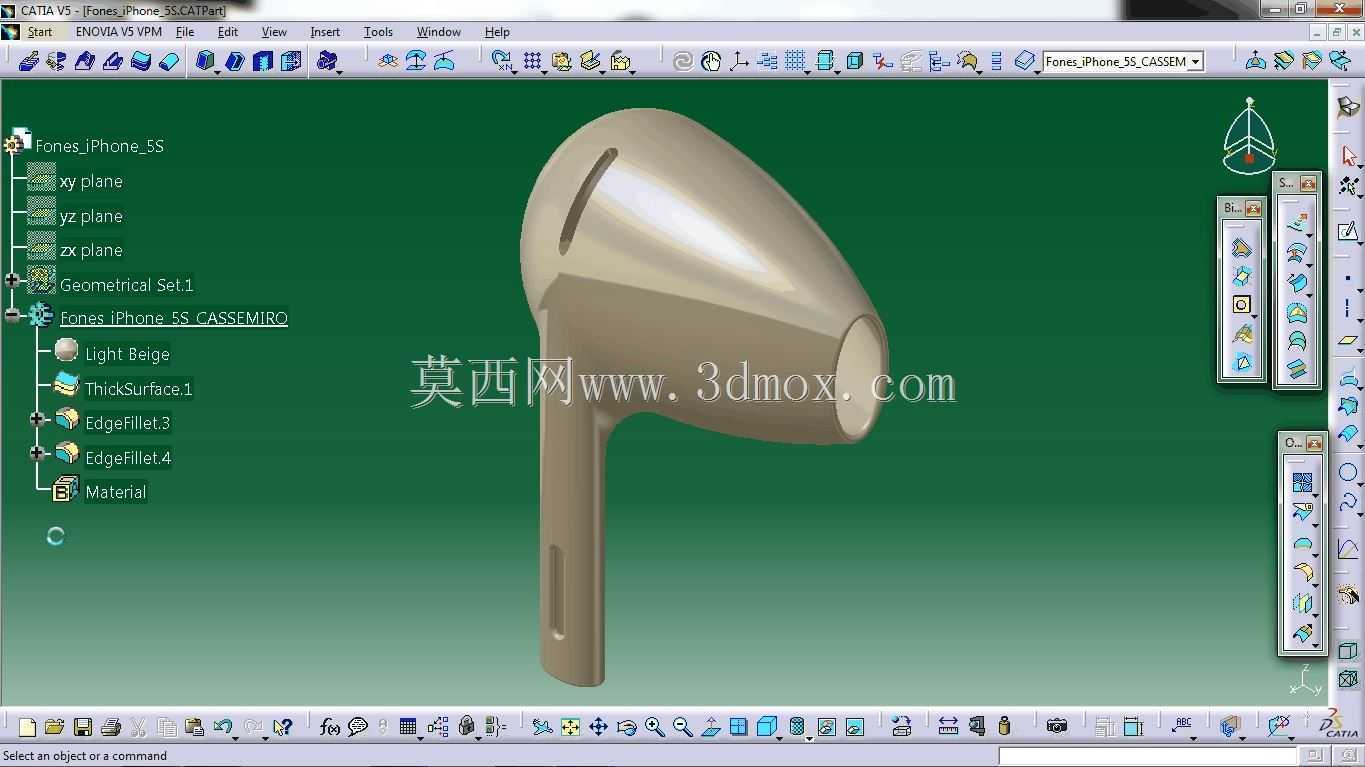

　　保证出声方向与耳道走向一致，避免声波斜向入射导致的高频衰减。建模时的曲面拆分逻辑遵循实际注塑生产的分模要求，耳塞外壳分为前后两个壳体，前壳集成出声孔的防护网安装位，后壳与柄部为一体化曲面，两个壳体的拼接缝设计在耳塞头部最大轮廓线位置，既方便注塑模具的抽芯脱模，也能保证拼接后的外观面没有明显断差，拼接位置预留0.15mm的超声波焊接线位，满足量产装配的工艺要求。柄部的内孔直径设计为3.2mm，足够容纳双股漆包音频线的走线空间，柄部末端做了R0.3的圆角过渡，避免线材弯折时出现硬折点，提升线材的弯折使用寿命。在曲面建模的细节处理上，耳塞头部外侧的泄压孔位置做了沉台设计，沉台深度0.2mm，用于粘贴调音阻尼网，平衡耳塞前后腔的空气压力，

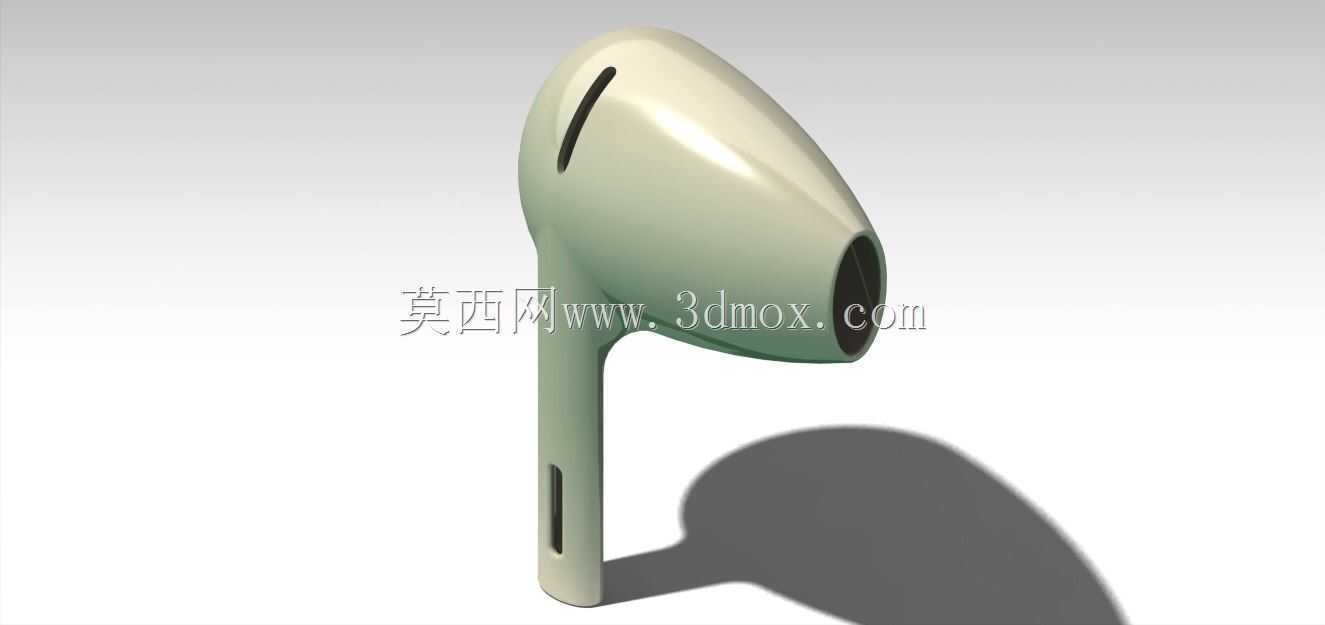

　　避免佩戴时耳道内形成密闭气腔导致的闷胀感，同时调音网的安装位与壳体曲面完全贴合，不会出现凸起剐蹭耳廓的问题。整个模型的曲面全部达到G2连续标准，没有出现曲面褶皱、曲率突变的问题，所有外观面的圆角过渡都遵循实际产品的触感要求，与人耳接触的位置全部采用R1以上的大圆角，避免锐边棱角造成佩戴不适感。这类结构的建模练习，能够帮助结构设计从业者掌握消费电子类产品的曲面建模逻辑，理解人体工学适配在小型数码配件设计中的实际应用，同时熟悉注塑类产品的分模线设计、工艺预留位的建模方法，为后续同类音频配件、可穿戴数码产品的结构设计积累实操经验。建模过程中没有做内部的扬声器单元、PCB电路板的细节结构，重点还原了产品的外观曲面与装配接口位置，能够直接用于外观手板3D打印、产品结构方案验证、外观渲染展示等多个工作场景，其尺寸参数完全参考实际量产产品的测量数据，曲面轮廓与实物的匹配度达到95%以上，能够满足常规的设计参考需求。
