通用深沟球滚动轴承三维结构模型

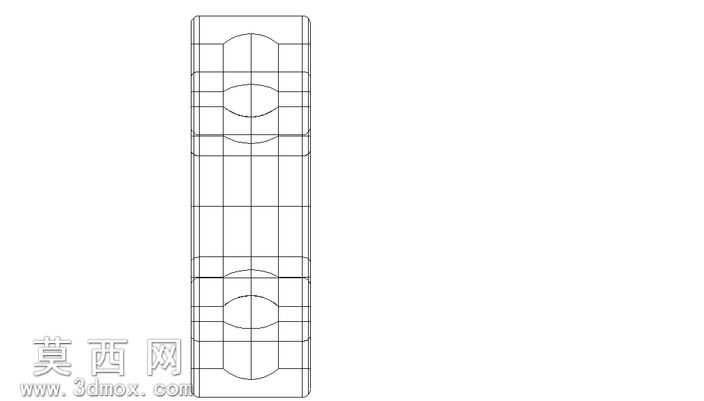

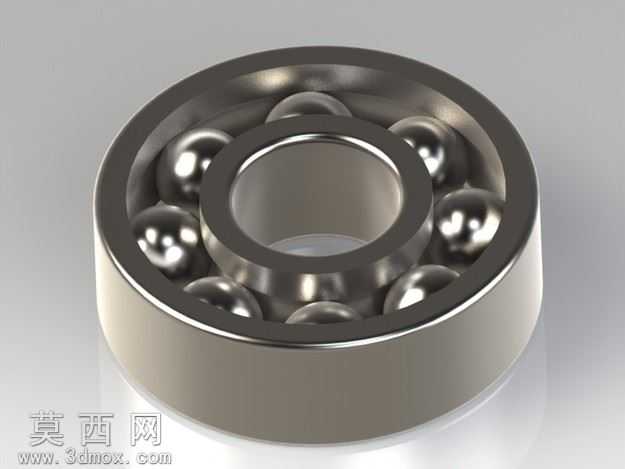

本模型为标准深沟球滚动轴承三维实体模型，建模过程严格遵循滚动轴承的通用结构设计规范，首先通过草图绘制确定轴承内圈、外圈的径向与轴向尺寸基准，以内圈的内孔圆柱面为装配基准轴，依次构建内圈滚道、外圈滚道的环形曲面，滚道曲率半径按照钢球直径的标准匹配比例设置，保证滚动体与滚道的接触贴合度符合设计要求。滚动体采用统一直径的标准钢球，通过圆周阵列命令沿轴承节圆均匀排布，阵列数量参考同规格轴承的钢球配置标准，确保各钢球的中心位于同一节圆平面上，相邻钢球的间隙保持均匀，避免出现干涉问题。保持架部分采用兜孔式结构设计，兜孔轮廓与钢球外球面做适配性包覆，建模时通过布尔运算切除出对应钢球的容纳空间，保证钢球在兜孔内可自由转动同时不会发生脱落。材质设置上，内圈、外圈与钢球统一赋予高碳铬轴承钢材质，调整材质的金属反射率、粗糙度参数，还原轴承钢经淬火处理后的细腻金属光泽，保持架部分赋予冲压钢板或工程塑料的对应材质，区分不同部件的视觉质感。渲染阶段采用柔和的环境光搭配定向补光，清晰呈现滚道的曲面弧度、钢球的球面反光效果以及各部件的装配层次，直观展示轴承的内部构造。设计思路上完全还原通用球轴承的工作原理，内圈与轴颈配合、外圈与轴承座孔配合的装配面均做了公差适配的结构预留，滚道与钢球的接触角符合深沟球轴承的设计特性，可承受径向载荷与一定的轴向载荷，模型整体结构完整无缺失，各部件的装配关系清晰准确，可用于机械结构教学演示、传动系统装配模拟、产品选型参考等场景，能够直观展现球轴承作为旋转支撑核心部件的结构特点与工作逻辑，帮助理解滚动轴承的摩擦阻力小、旋转精度高的结构优势。
