适用于气动仿真分析的固定翼无人机结构

　　在低空飞行器研发流程中，气动性能验证是方案迭代阶段绕不开的核心环节，尤其是小型固定翼无人机的前期方案选型，不需要直接开模制作实体样机，先通过三维结构搭建配合仿真工具完成流场计算，就能快速排查翼型选型、机身布局的设计缺陷，大幅压缩前期研发的试错成本。这款用于仿真计算的固定翼无人机结构，完全围绕气动仿真的需求搭建，没有做多余的内饰、挂载等非必要结构，所有曲面都保留了气动分析需要的连续性，避免因模型破面、曲面阶数不足导致流场计算出现发散问题。

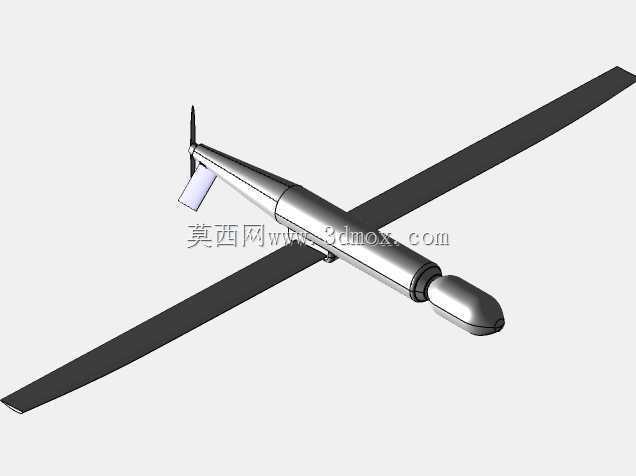

　　从实际应用场景来看，这类仿真模型主要服务于小型固定翼无人机的方案验证阶段，覆盖民用测绘、环境监测、短途轻载投递等多个低空作业场景的前期研发。在实际作业中，这类展长在一米级的小型固定翼无人机，巡航速度通常控制在每秒15米到25米区间，对低速状态下的升阻比、失速迎角参数敏感度极高，设计阶段如果直接套用成熟翼型不做针对性调整，很容易出现巡航阶段升力不足、能耗过高，或者遇到低空紊流时姿态失稳的问题。搭建这套仿真用三维结构时，首先确定了大展弦比平直翼的基础布局，机翼和机身的衔接位置做了连续的翼根整流过渡，没有出现直角突变的结构，避免在翼身结合位置产生不必要的气流分离，增加飞行过程中的压差阻力。机身采用了流线型旋成体设计，头部做了圆润的钝头处理，既可以容纳飞控、电池、动力模块的安装空间，也能降低头部来流的正压阻力，尾部收缩段的锥度控制在合理区间，避免尾部气流过早分离产生涡流阻力。

　　从结构尺寸边界来看，整套模型的机身长度控制在0.8米左右，单侧机翼展长约0.4米，整机展弦比约为8，机翼相对厚度控制在12%左右，适配低速巡航的气动需求。机翼安装角设置为2度，在巡航状态下可以保证机身处于水平迎角，降低机身的寄生阻力；尾翼采用常规布局的平尾加垂尾结构，平尾安装位置在机身尾部的中心轴线上，垂尾高度满足航向静稳定性的要求，不会因为垂尾面积不足导致侧风状态下航向偏航。在模型搭建过程中，所有外露的结构凸起都做了简化处理，没有保留天线、摄像头等小型外置部件的细节，这类小尺寸部件对整机流场的影响占比极低，在前期整机气动性能仿真中可以忽略，能有效降低仿真计算的网格数量，提升计算效率。

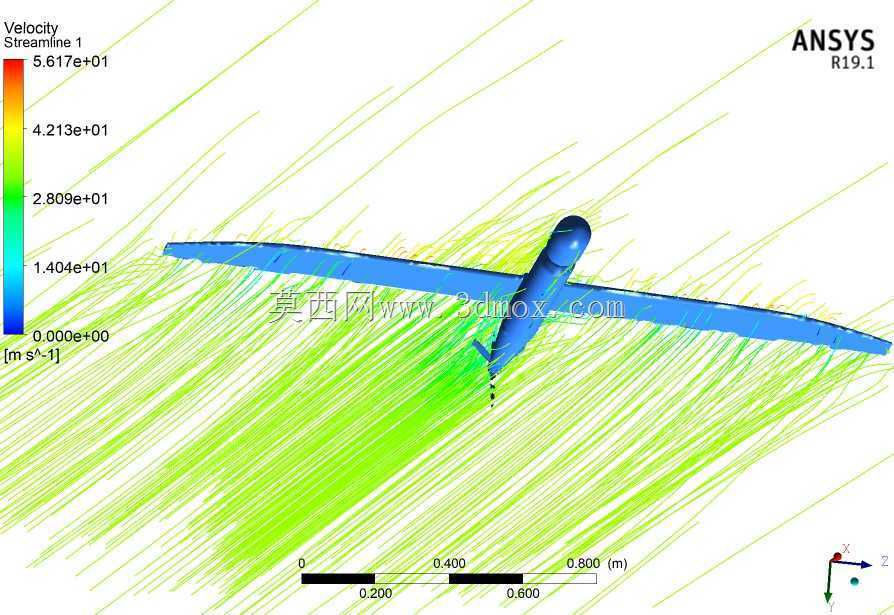

　　做气动仿真前的模型处理时，这套结构可以直接导入流体仿真工具完成流场域抽取，不需要额外做几何修复，机翼前缘的曲率连续、翼面的曲面光滑度都满足计算要求，不会出现局部网格质量过差导致的计算报错。针对低速飞行的仿真场景，模型的几何精度完全可以捕捉到翼尖涡流、翼面附面层分离等关键流动现象，能够支撑升阻特性、俯仰力矩特性、不同迎角下的流场分布等核心参数的计算输出。在实际研发流程中，通过这套模型完成首轮气动仿真后，可以根据计算结果快速调整翼型弯度、机翼扭转角、尾翼容量等参数，每一轮调整都能快速输出对应的气动参数变化，不需要反复制作实体样机做风洞试验，对于小型无人机研发团队来说，能够大幅缩短方案迭代周期，降低前期研发的物料与时间成本。

　　需要注意的是，这套结构是专门面向气动仿真搭建的简化模型，没有包含内部的隔框、翼梁、舵机安装位等详细结构，不能直接用于后续的结构强度校核或者生产加工，在完成气动方案定型后，还需要在这个气动外形的基础上，进一步细化内部的承力结构、设备安装布局，完成结构强度、模态等其他维度的仿真验证，再进入样机试制环节。在仿真计算过程中，针对不同的作业场景需求，还可以在这个基础模型上快速调整机翼展长、机身截面尺寸等参数，比如针对长航时测绘场景，可以适当增大展弦比提升升阻比，针对高速巡检场景，可以适当减小机翼后掠角、降低相对厚度来减小高速阻力，基础模型的参数化特征保留完整，调整几何参数后不需要重新做大量的曲面修复工作，就能直接进入下一轮仿真计算。
