轻木构架式无人机机身梁肋组合结构

　　这套机身梁肋组合结构，是小型固定翼无人机机身段的核心承力构架，主要适配低速长航时民用测绘、航拍作业类小型无人机的机身装配需求，在航测作业、林区巡检、低空航拍这类对机身自重要求严苛的应用场景中，这类构架式结构相比整体注塑或金属焊接机身，能在保证结构刚度的前提下将机身段自重降低40%以上，有效提升航时与载荷冗余。从结构功能来看，整套构架承担着连接机翼安装座、尾撑杆、设备舱、动力安装架的核心作用，纵向布置的主梁承担飞行过程中的弯曲载荷，横向等距排布的隔框肋板负责维持机身截面外形，同时为机载电池、飞控板、图传设备提供安装固定点位，斜向布置的加强撑杆则用于传递飞行过程中的扭转载荷，避免大机动动作下机身构架出现扭转变形。

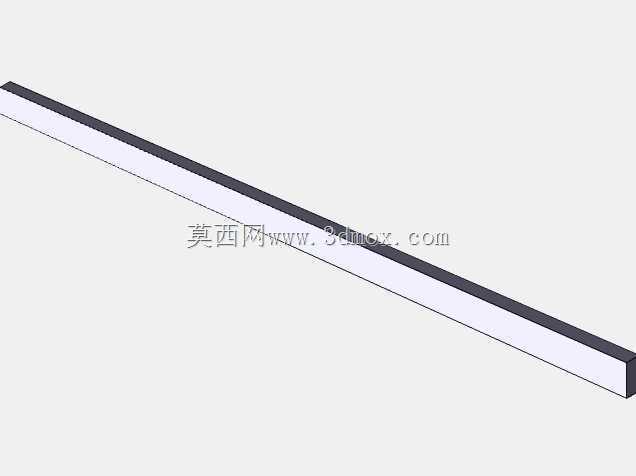

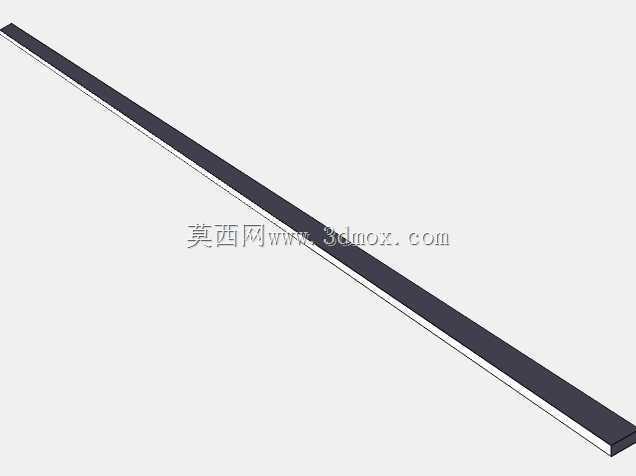

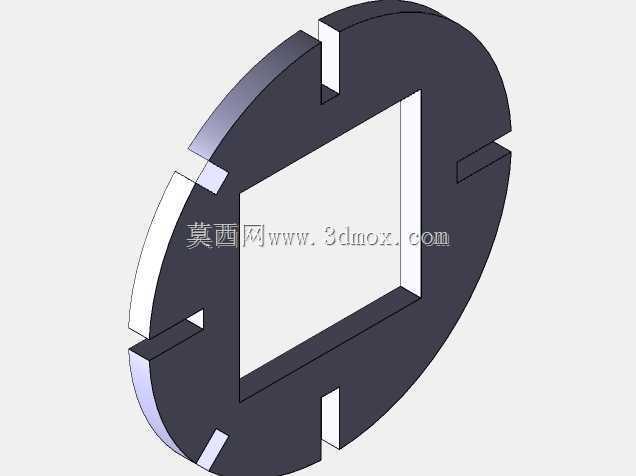

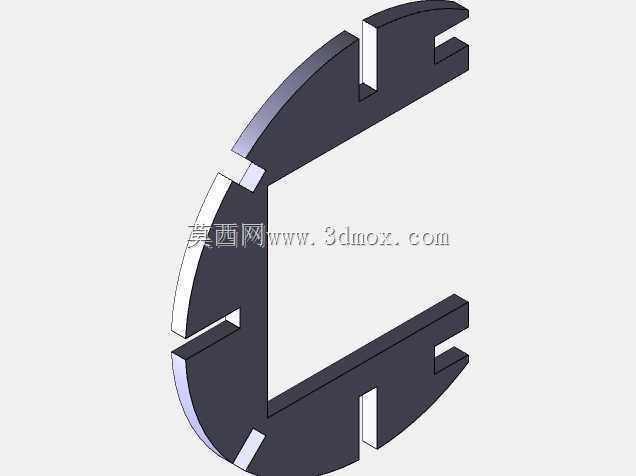

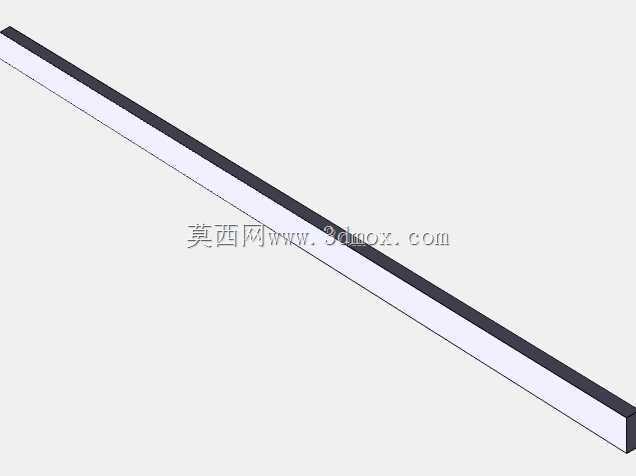

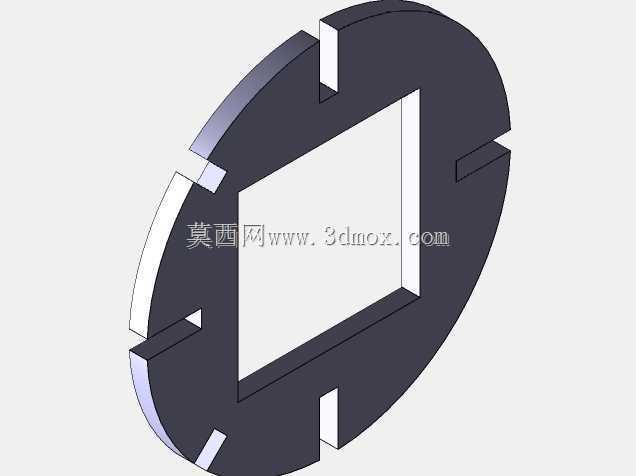

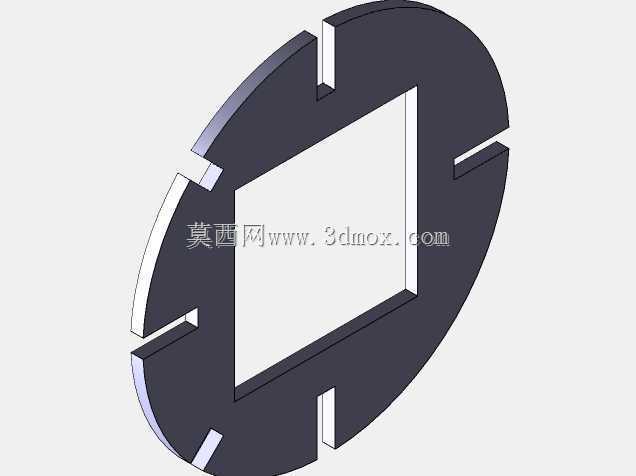

　　设计过程中优先遵循等强度设计思路，在受力集中的机翼对接位置、动力安装位置适当加密肋板排布、增加主梁截面尺寸，在设备舱等仅需维持外形的区段适当放大肋板间距、减小杆件截面尺寸，尽可能在结构强度与自重之间找到最优平衡点。从结构细节来看，所有肋板均采用等厚板材激光切割成型，肋板上预先开出与主梁、撑杆匹配的定位卡槽，装配时无需额外制作定位工装，直接将杆件卡入卡槽后点胶固定即可，大幅降低装配难度与装配误差，肋板边缘做了倒角处理，避免蒙皮铺设过程中割破蒙皮材料。纵向主梁采用矩形截面轻质木条，沿机身纵向连续贯通，在肋板卡槽位置不做截断，保证纵向传力路径连续无断点，斜向撑杆根据不同区段的载荷大小选用不同直径的杆件，在机翼安装点附近的撑杆适当加大直径，

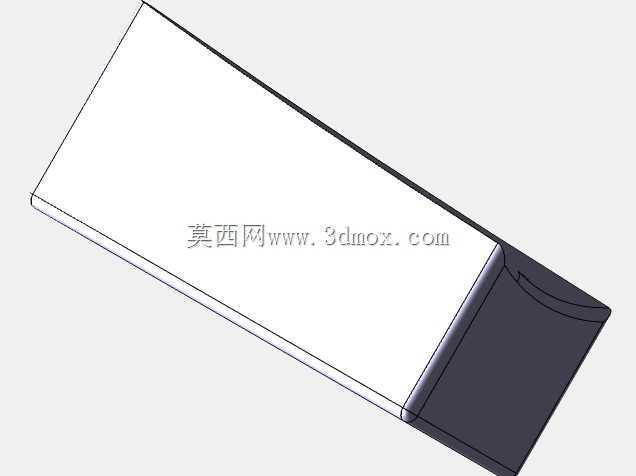

　　应对机翼传递过来的升力载荷。外形尺寸方面，该段机身总长适配1.2-1.5米翼展的固定翼无人机，机身截面为类椭圆流线型，最大截面宽度120mm、最大高度100mm，前端预留动力电机安装座的对接接口，后端预留尾撑杆的插接孔位，上下表面预留设备舱盖板的安装台阶，可直接匹配厚度2mm的轻质层板盖板，侧面预留走线槽位，方便飞控、电调、电池之间的线路布设，安装边界上，机翼安装位的孔位间距统一为80mm，可适配多数常规小型固定翼的机翼插接结构，设备舱内部净空尺寸为长320mm、宽80mm、高60mm，可容纳常规3S-4S航模电池与标准尺寸飞控、图传模块，无需额外修改结构。实际装配验证中，这套构架在完成蒙皮铺设后，

　　整体抗扭刚度可达到12N·m/deg，三点弯曲加载下最大可承受150N的集中载荷而不出现永久变形，完全满足小型固定翼无人机的飞行载荷要求，同时构架式的结构预留了充足的设备安装调整空间，飞控、电池的位置可根据整机重心需求沿纵向前后调整，无需额外制作配重块，进一步降低整机自重。结构设计中还考虑了维修便捷性，所有杆件与肋板均采用插接加胶接的固定方式，若出现局部杆件损坏，可通过加热软化胶层后更换损坏杆件，无需整体更换机身段，降低日常作业中的维护成本。肋板上预留的减重孔在不影响结构强度的前提下进一步降低自重，同时可作为设备舱内部的通风通道，为飞行过程中的电调、电池提供散热气流，避免长时间作业下设备过热。
