民用大涵道比涡扇航空发动机外观结构

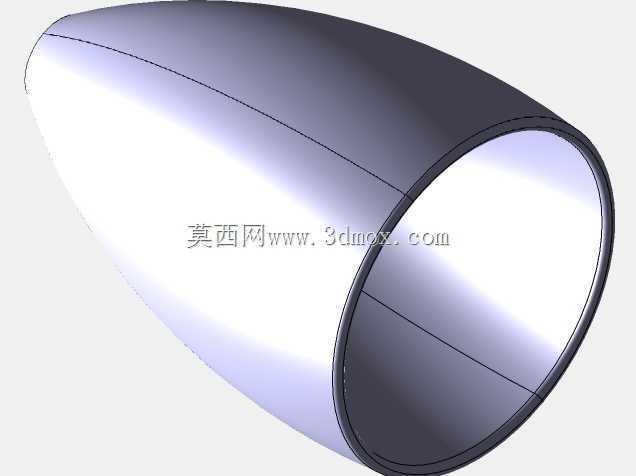

　　在民用干线客机、大型军用运输机的动力系统选型中，大涵道比涡扇发动机是当前应用最广泛的动力形式，本次呈现的结构模型完整还原了该类动力装置的前端进气段、风扇转子段与短舱包覆结构的匹配关系，可用于航空类专业教学演示、动力系统布局校核、航空类科普展项开发等场景。从实际工况出发，该类发动机的进气道唇口采用大曲率圆弧过渡设计，能够在不同飞行迎角、不同来流速度条件下，保证进入风扇段的气流均匀度，避免进气畸变引发的压气机喘振，模型中还原的短舱外壁光滑连续曲面，完全匹配真实发动机的气动外形要求，短舱内壁与风扇叶片叶尖之间预留了符合工程规范的径向间隙，既避免运转过程中叶片与机匣发生碰磨，又能尽可能减少叶尖漏气损失，提升风扇段的做功效率。

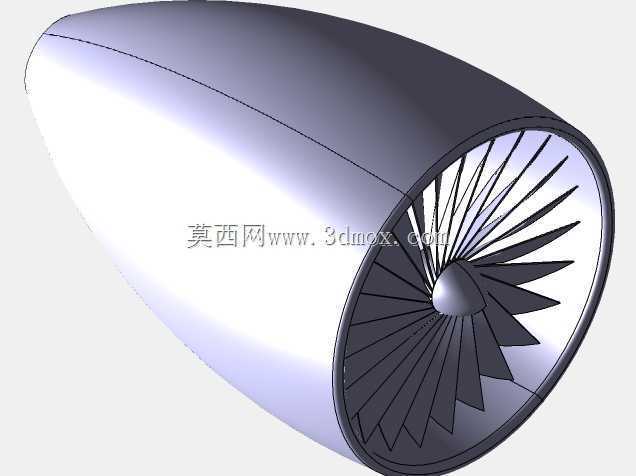

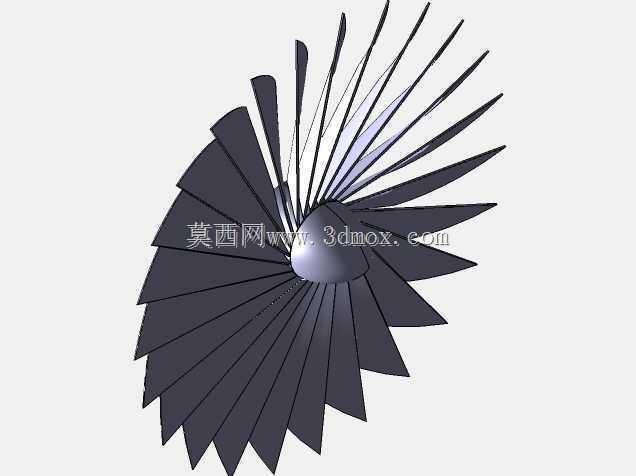

　　模型呈现的风扇转子采用宽弦叶片设计，叶片沿周向均匀排布，叶型从根部到尖部存在连续的扭角变化，这一设计是为了匹配不同半径位置的线速度差异，让整个叶片展向的气流攻角保持在最优区间，降低流动损失，叶片前缘的圆弧修型、后缘的薄化处理都在模型中有所体现，能够直观展示风扇叶片的气动外形特征。在结构布局上，该模型还原了发动机前端的整流帽罩结构，帽罩的曲面收敛角度经过优化，能够将进气道来流平顺导向风扇叶片入口，减少帽罩后方的气流分离，帽罩与风扇轮毂的连接段采用光滑过渡设计，避免出现台阶引发的局部涡流。从安装边界来看，该类发动机的短舱最大直径通常在2米至3.5米区间，对应不同推力等级的型号，进气道轴向长度约为短舱直径的0.6至0.8倍，

　　风扇段的轴向长度占整个发动机核心机前段长度的40%左右，这些尺寸比例关系在模型中都得到了准确还原，能够为飞机翼下吊挂布局的干涉校核提供直观的参考依据，在进行飞机总体布局设计时，设计人员可以借助该模型核对短舱与机翼前缘的间隙、短舱与地面的净距、发动机维护开口的操作空间等关键边界，避免出现布局干涉问题。从设计逻辑层面，该类发动机的外观结构设计需要同时兼顾气动效率、结构强度、维护便利性三方面要求，短舱外壁的复合材料铺层区域、金属防护区域的分界在模型中也通过曲面分区有所体现，风扇叶片的叶根与轮盘的连接结构虽然属于内部结构，但模型通过轮毂段的外形特征暗示了连接位置的结构加强设计，进气道唇口的防冰区域轮廓也符合真实发动机的设计规范，

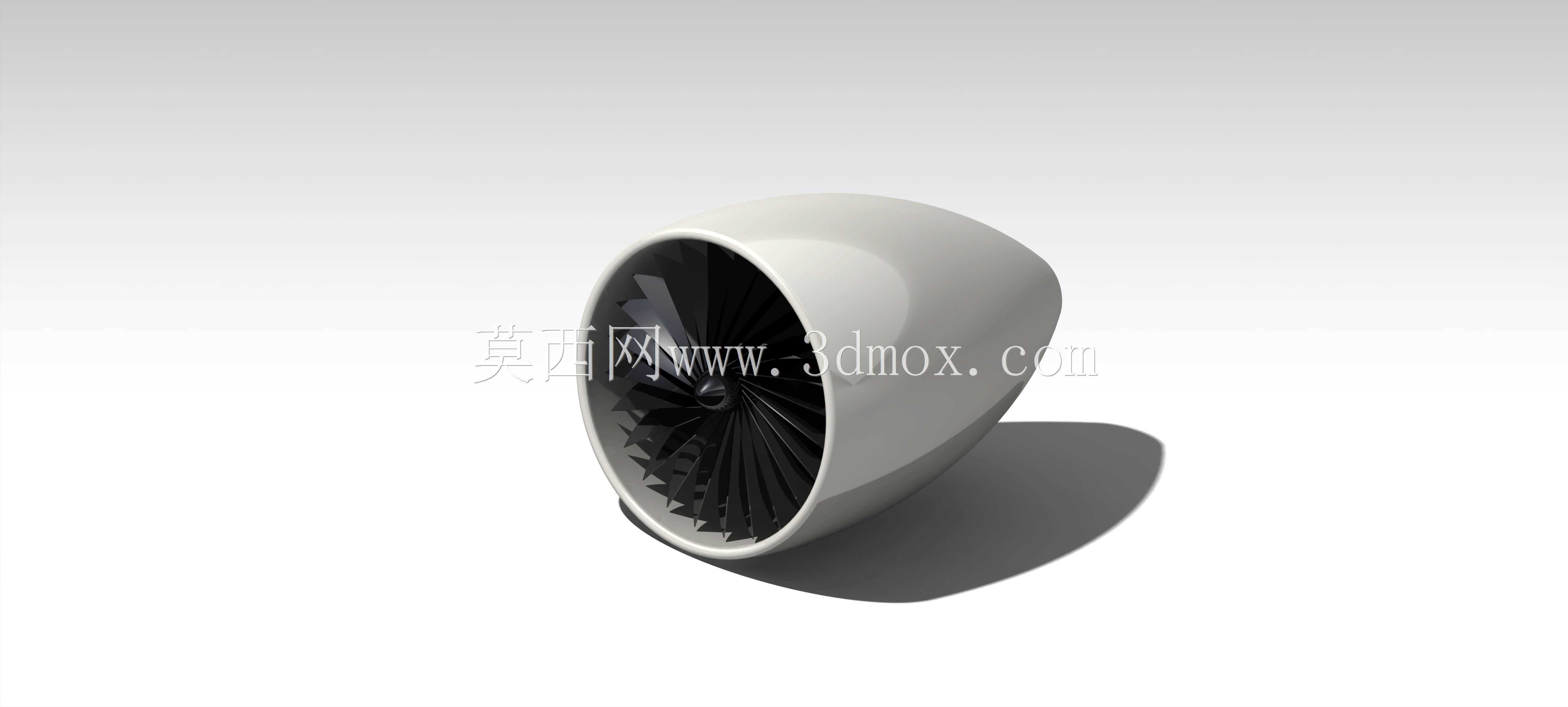

　　能够让使用者清晰识别不同功能区域的划分。在实际工程应用中，这类前端结构的设计直接影响发动机的进气效率、噪声水平与运行安全性，光滑的短舱外壁能够降低飞行过程中的摩擦阻力，大涵道比的风扇结构能够在亚音速飞行条件下获得更高的推进效率，降低燃油消耗，同时宽弦风扇叶片的抗外物打击能力更强，能够在跑道吸入碎石、鸟类等异物时保持结构完整性，提升飞行安全裕度。模型中呈现的阴影效果也还原了短舱在地面停放状态下的投影特征，能够帮助设计人员判断地面维护时的设备摆放空间、发动机拆装时的吊装路径是否存在干涉，对于航空类职业院校的教学场景，该模型可以让学生直观理解大涵道比涡扇发动机的外部结构组成，区分进气道、风扇段、短舱等不同部件的位置与功能，避免纯文字教学的抽象感。在进行航空动力相关的三维建模练习时，该结构的曲面建模难度适中，涵盖了空间曲面扫掠、叶片阵列、曲面拼接、圆角过渡等常用建模操作，能够帮助建模人员掌握复杂回转类曲面、空间扭叶型的建模技巧，理解航空产品对曲面光滑度、尺寸精度的严苛要求，建模过程中需要严格控制叶片的型线精度，保证每个叶片的一致性，同时短舱的曲面需要做到G2连续，避免出现曲面棱线影响气动性能，这些细节要求都在模型中得到了体现，能够作为同类产品建模的参考范例。
