八旋翼多轴飞行器机架结构设计方案

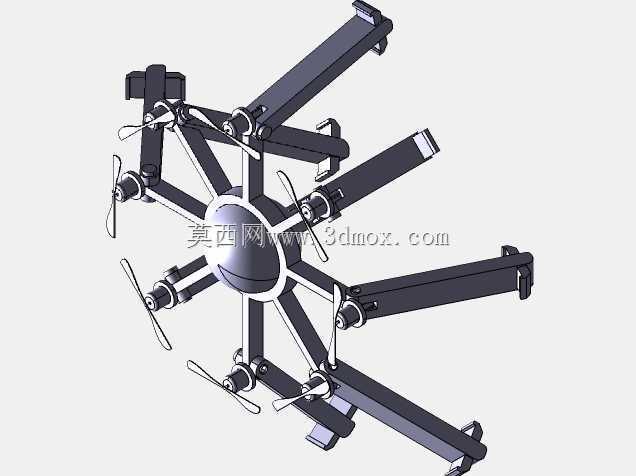

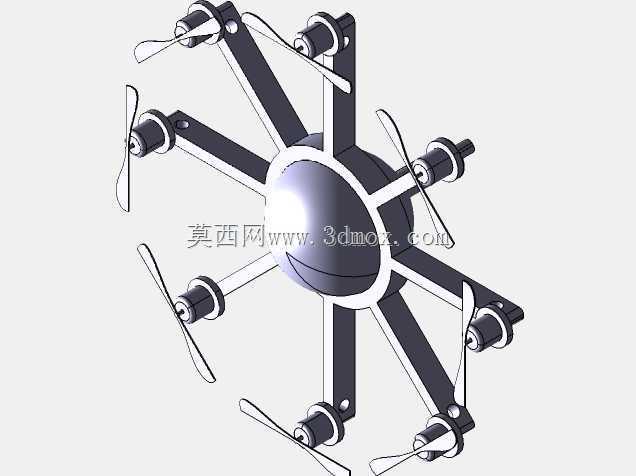

　　这套八旋翼飞行器的机架结构，核心面向低空作业场景的载荷搭载需求设计，区别于消费级航拍小四轴的轻量化取向，整体采用中心辐射式机臂布局，八根机臂沿中心主机壳呈等角度圆周分布，相邻机臂夹角为45度，这种布局首先从动力冗余层面做了考量，单支机臂动力失效时，剩余七组动力可通过飞控调参维持姿态稳定，避免作业过程中出现坠机风险，适配农林植保、低空测绘、应急物资投送这类对飞行可靠性要求较高的作业场景。从结构功能划分来看，中心球形主机壳为核心承载区，内部预留了飞控板、电源模块、信号接收机、载荷挂载接口的安装空间，壳体外侧做了机臂铰接位的加强凸台，每处铰接位都设计了双螺栓锁紧结构，既可以在运输状态下将机臂折叠收纳，缩小整机占用空间，

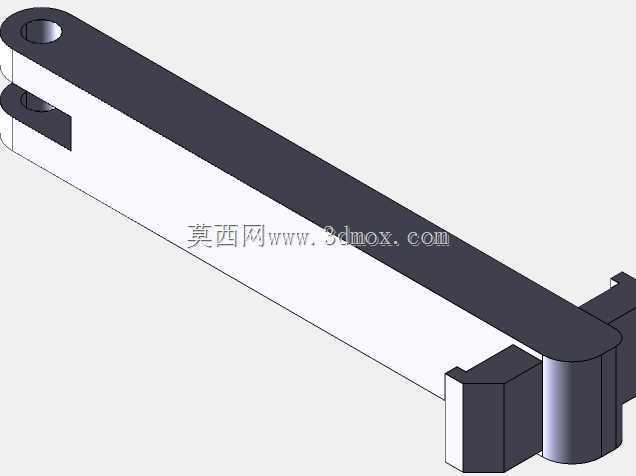

　　作业展开时又能保证机臂与中心壳体的连接刚性，避免飞行过程中机臂出现高频震颤影响飞行稳定性。机臂截面采用矩形薄壁结构设计，在保证抗弯扭强度的前提下尽可能降低结构自重，每根机臂末端预留了动力电机的安装孔位，孔位匹配主流无刷电机的安装孔距，机臂靠近中心段设计了走线槽，可将电机电源线、电调信号线全部收纳至槽内，避免线材外露在飞行过程中被气流吹动产生扰流，同时也能降低线材被螺旋桨剐蹭的风险。螺旋桨采用常规两叶设计，安装位与电机输出轴同轴，相邻机臂的螺旋桨旋转平面预留了足够的安全间隙，即便机臂在飞行中出现小幅形变，也不会出现相邻桨叶打桨的故障。从安装边界来看，机臂完全展开状态下，整机最大回转直径可覆盖常规作业类多旋翼的尺寸需求，

　　中心壳体底部预留了通用载荷挂载法兰，可直接挂载药箱、测绘相机、投送吊舱等不同作业模块，挂载接口的承重冗余按照最大起飞重量的1.5倍做结构强化，避免大载荷飞行时出现连接位断裂的问题。设计过程中针对机架的受力特性做了针对性优化，机臂与中心壳体的连接位置做了圆弧过渡，消除应力集中点，长期承受交变载荷时不易出现结构疲劳断裂；每根机臂的重心都落在自身的轴线上，降低飞控的姿态补偿压力，提升飞行时的响应速度。这套结构没有做多余的装饰性设计，所有结构特征都服务于飞行可靠性与载荷适配性，机臂的长度经过匹配计算，既保证螺旋桨下洗气流不会相互干扰影响动力效率，又不会因为机臂过长导致结构重量冗余、机架刚性下降。在实际作业场景中，

　　这种八轴布局的飞行器相比四轴结构，单轴动力负荷更低，可搭载更重的作业设备，同时动力冗余度更高，在复杂低空环境下遇到气流扰动、单动力故障时的迫降成功率更高，适合在城郊、山地、农田这类非开阔空域执行作业任务。机架的所有连接位都采用标准紧固件连接，日常维护时可快速拆解更换受损机臂或动力部件，不需要整体更换机架，降低后期运维成本。中心壳体的上下盖采用卡扣加螺栓的双重固定方式，既方便日常检修内部电子元件，又能在飞行过程中避免壳体松脱，壳体表面预留了散热格栅，可将电调、电源工作产生的热量及时排出，避免长时间飞行时内部积温过高影响电子元件寿命。
