喷气式动力固定翼民航客机三维结构设计

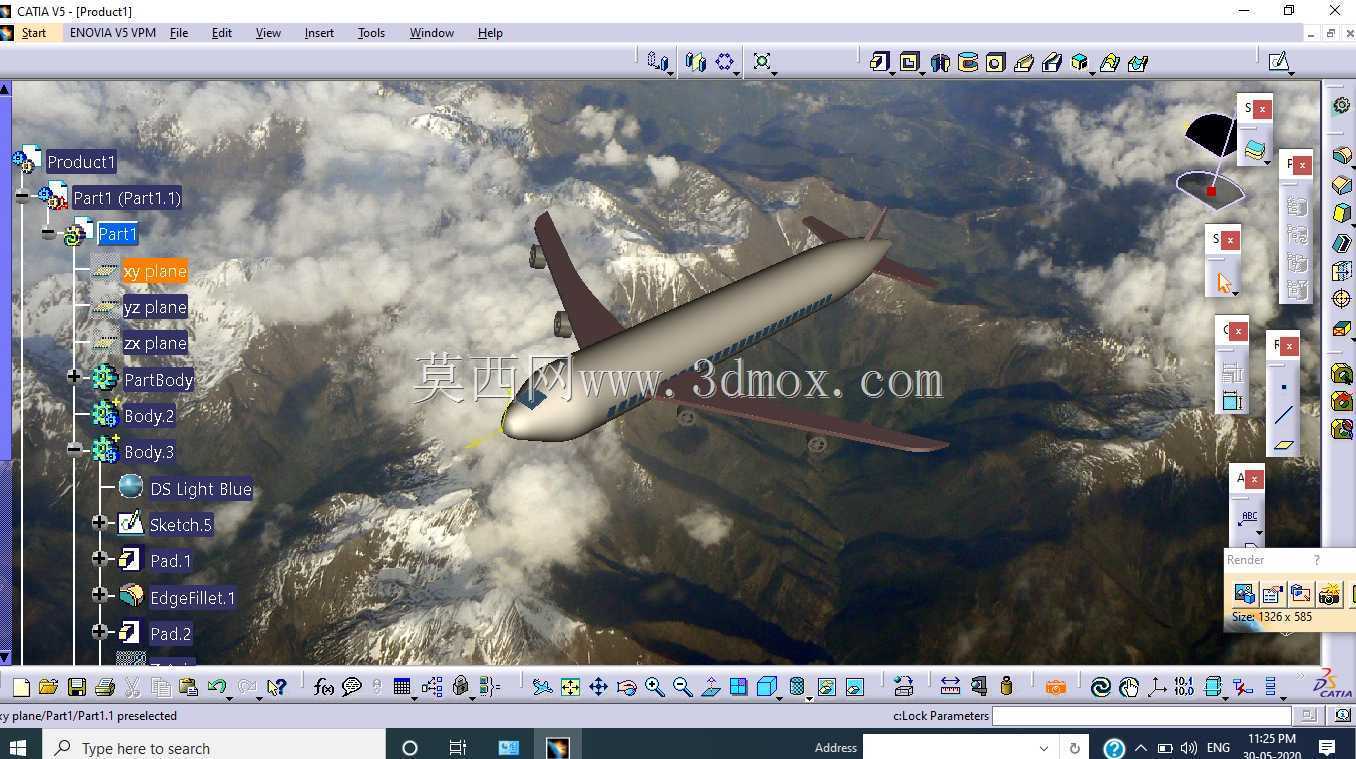

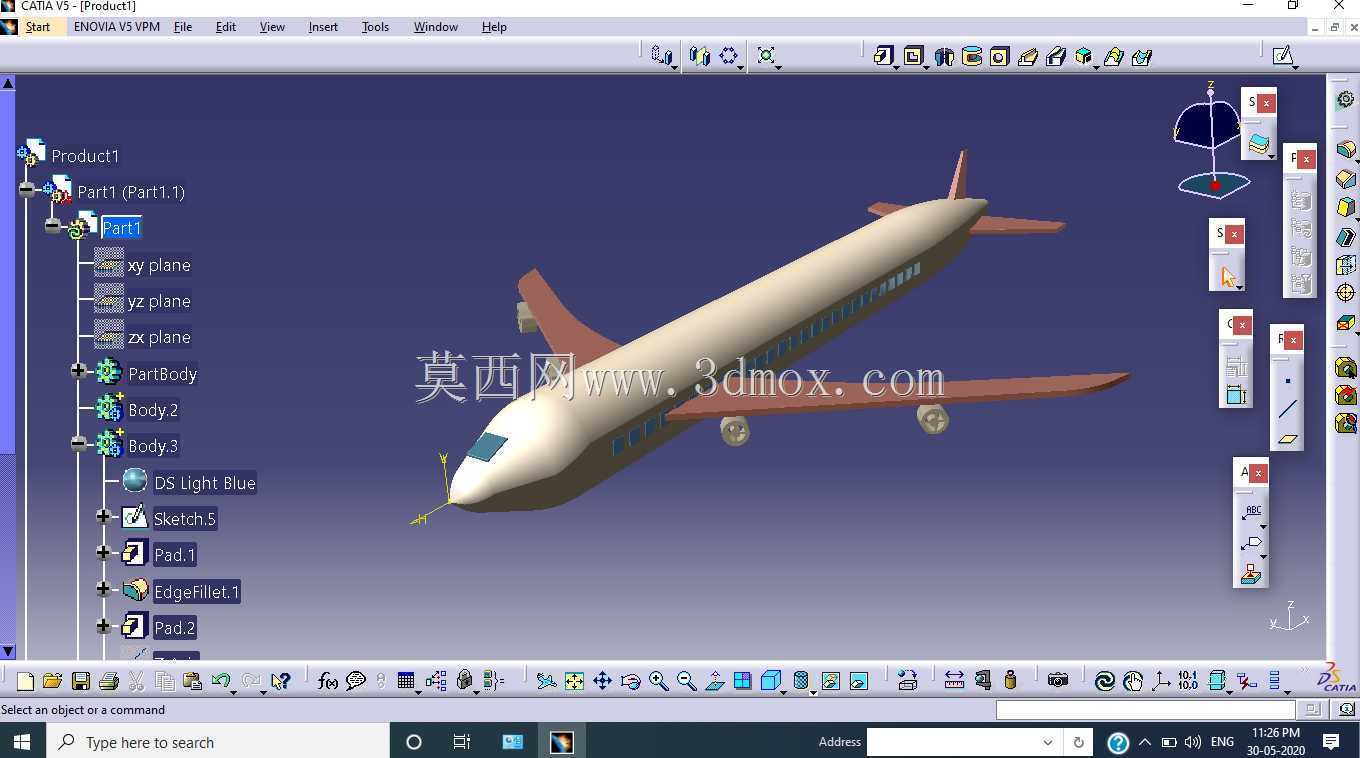

　　在航空装备研发与教学演示场景中，固定翼喷气式客机的三维结构模型是开展气动布局验证、结构装配干涉检查、机载设备安装点位校核的核心载体，可覆盖从概念方案论证到详细设计阶段的多环节工程需求，也能作为航空类专业教学中讲解飞机构造、动力系统匹配的具象化教具。该模型还原了常规单通道干线客机的整体布局，采用下单翼搭配翼下吊挂发动机的主流构型，机身采用等直径圆筒形增压舱段加机头整流锥、机尾收敛段的组合结构，机头位置预留了雷达罩安装边界与航电设备舱的容纳空间，驾驶舱风挡按照真实民航机的倾斜角度做了曲面拟合，保证气动减阻需求的同时匹配飞行员视野范围。机身段沿航向划分了前起落架舱、前服务舱、客舱段、机翼对接承力框、后服务舱、尾翼对接段等多个功能分区，

　　各舱段的框梁结构在模型中做了层级化呈现，承力框的站位间距参考窄体客机的常规设计取值，客舱段的地板梁结构预留了座椅导轨、客舱内饰板的安装接口，机身下部的货舱区域按照腹板式结构设计，兼顾货舱容积与机身下部的结构强度。机翼部分采用了后掠翼设计，翼型选取适配高亚音速飞行的超临界翼型，机翼前缘设置了缝翼安装槽位，后缘预留了襟翼、副翼的活动铰接空间，翼下的发动机吊挂结构做了独立的承力结构设计，吊挂与机翼主梁的连接点位按照真实载荷传递路径布置，可直观展示发动机推力通过吊挂传递至机翼主梁、再传递至机身整体结构的力流路径。尾翼部分包含垂直安定面与水平安定面，垂尾后缘预留了方向舵的转动间隙，平尾采用可动配平的设计结构，

　　尾椎位置预留了APU辅助动力单元的安装舱位。起落架部分采用前三点式布局，前起落架为双轮结构，设置了转向机构与减震支柱的装配空间，主起落架为多轮小车式结构，收纳位置对应机翼根部与机身下部的起落架舱，舱门的开合轨迹与收放机构的运动空间在模型中做了避让设计，避免收放过程中出现结构干涉。从设计思路层面，该模型遵循了喷气式客机的常规设计逻辑，优先保证气动外形的曲面连续性，机身、机翼、尾翼的曲面均采用G2连续过渡，减少飞行过程中的压差阻力；结构层级上按照实际生产中的装配划分做了零件分层，从外蒙皮到内部框梁、长桁、翼肋都有独立的结构特征，方便后续开展有限元分析时直接抽取中面划分网格，也能用于装配工艺的模拟演示。安装边界方面，整机的翼展、机身长度、

　　垂尾高度的比例参考现役窄体客机的尺寸比例设置，机翼与机身的对接框位置、发动机吊挂的安装站位都符合常规民航机的布局规范，可直接用于机场地面保障设备的适配性验证，比如廊桥对接高度、行李装卸设备的作业范围、牵引车的牵引点位匹配等场景的模拟。动力系统部分，翼下吊挂的涡轮风扇发动机模型还原了进气道、风扇段、压气机段、燃烧室、涡轮段、尾喷口的分段结构，发动机短舱的外形做了气动优化，与吊挂的连接处采用整流包皮过渡，减少干扰阻力。在实际工程应用中，这类模型还可用于改装方案的快速迭代，比如在机翼上加装翼尖小翼、调整客舱座位布局、改装货机时的货舱门加装等方案，都能基于该基础模型快速修改，无需从零开始搭建整机结构，大幅缩短前期方案的论证周期。对于航空科普场景，该模型可拆解展示内部结构，帮助受众理解固定翼飞机从升力产生到动力传递、从操纵面动作到起落架收放的完整工作逻辑，相比平面图纸更具直观性。
