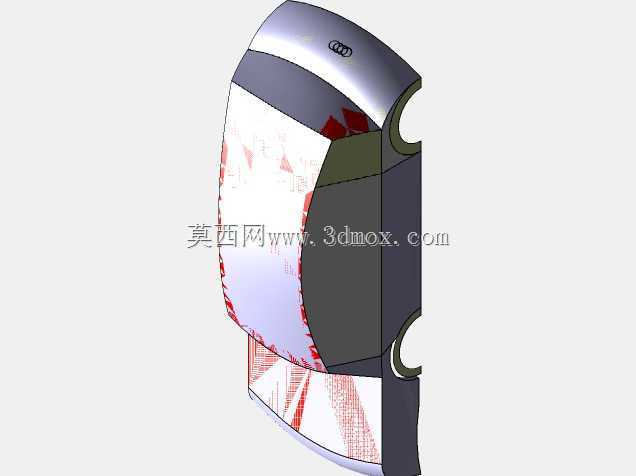

奥迪概念乘用车外观曲面结构设计

　　在乘用车造型研发阶段，概念车的曲面建模是验证设计语言、校核空气动力学边界、对接后续工程化开发的核心环节，这套奥迪概念车的外观曲面模型，完全围绕量产前的造型验证需求搭建，没有冗余的非外观结构，所有曲面都严格遵循A级曲面的连续性要求，能直接对接后续的油泥模型铣削、风洞试验数据导入以及工程结构的匹配设计。

　　从实际应用场景来看，这类曲面模型主要服务于车企造型中心的前期方案迭代，不同于量产车的全参数化结构模型，它的核心作用是把造型设计师的手绘效果图、油泥模型扫描点云转化为可编辑的三维数模，方便设计师调整曲面光影关系、校核车身分缝位置、验证不同视角下的造型比例，同时也能为后续的工程结构设计提供准确的外形边界，避免工程阶段出现造型与结构的干涉问题。

　　模型的设计思路完全围绕外观曲面的流畅性与工程可实现性平衡展开，车头部分的曲面采用大曲率渐消处理，从引擎盖到前保险杠的过渡没有生硬的折角，既保证了视觉上的一体化质感，也能在实际行驶中降低车头部位的风阻系数；车顶线条从A柱顶端平滑延伸至车尾，采用快背式的曲面走向，兼顾了后排头部空间的预留与整车的溜背造型效果，曲面的曲率变化经过反复调整，保证在不同光线角度下都能呈现出连续的光影反射，不会出现曲面扭曲导致的光影断层。

　　车身侧面的曲面是整个模型的设计重点，轮拱位置的曲面采用外凸的弧形设计，既预留了足够的轮胎跳动空间，也通过曲面的凹凸变化塑造出车身的肌肉感；车门部位的曲面采用内收的腰线上挑设计，从翼子板一直延伸至尾灯区域，曲面的转折角度经过严格控制，既不会因为转折过锐导致冲压难度提升，也不会因为转折过缓失去造型的立体感。车窗边框的曲面与车身曲面做了齐平处理，没有传统车型的边框凸起，能有效降低高速行驶时的风噪，同时也符合概念车的极简设计语言。

　　从安装边界与尺寸控制来看，模型的整体外廓尺寸参考了B级乘用车的通用边界，整车长度控制在4.9米左右，宽度控制在1.9米左右，高度控制在1.4米左右，轴距预留了2.9米的空间，所有曲面的偏移量都预留了0.7-1.2mm的钣金厚度空间，方便后续工程阶段添加车身覆盖件的壁厚、安装卡扣以及加强筋结构；轮拱位置的曲面边界距离轮胎中心的距离预留了650mm的半径空间，能兼容19-21寸的轮毂安装，同时也预留了转向时的轮胎跳动余量，不会出现转向时轮胎与轮拱干涉的问题。

　　车尾部分的曲面采用内收的鸭尾设计，曲面的上翘角度控制在12度左右，这个角度既能在高速行驶时提供一定的下压力，也不会因为角度过大导致风阻系数升高；尾灯安装位置的曲面做了内凹处理，预留了尾灯的安装空间与走线孔位，后保险杠的曲面与车尾侧面做了平滑过渡，预留了后雷达、倒车摄像头的安装点位，所有的曲面分缝位置都做了0.3mm的间隙预留，符合量产车的外观分缝精度要求。

　　不同于很多只追求视觉效果的概念车模型，这套曲面模型在设计时就考虑了后续的工程化可行性，所有曲面的拔模角度都控制在3度以上，没有出现负角的曲面结构，不需要额外做滑块结构就能实现钣金冲压，能有效降低后续量产时的模具开发成本；曲面之间的连续性全部达到G2以上，关键的外观可见区域甚至达到G3连续，能保证后续喷漆之后的漆面光影效果均匀，不会出现曲面不平导致的漆面畸变。

　　在实际的研发流程中，这类曲面模型还可以直接导入CFD仿真软件进行空气动力学仿真，通过调整曲面的曲率变化来优化整车的风阻系数、升力系数以及气流走向，比如车头部位的曲面曲率调整可以引导气流绕过车身侧面，减少进入车底的气流量，从而降低车底的乱流阻力；车尾的鸭尾曲面调整可以引导气流快速脱离车尾，减少车尾的涡流区，提升高速行驶时的稳定性。同时，这套模型也可以对接人机工程验证，通过曲面边界来校核上下车的空间、视野范围以及外后视镜的安装位置，保证造型效果的同时不影响实际的使用便利性。
