径向发动机活塞环组件结构设计

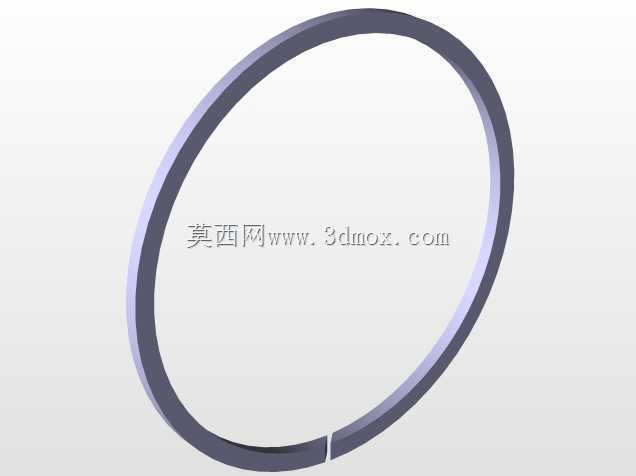

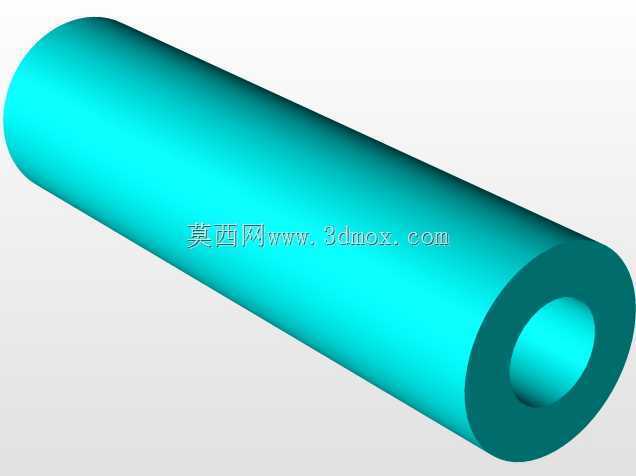

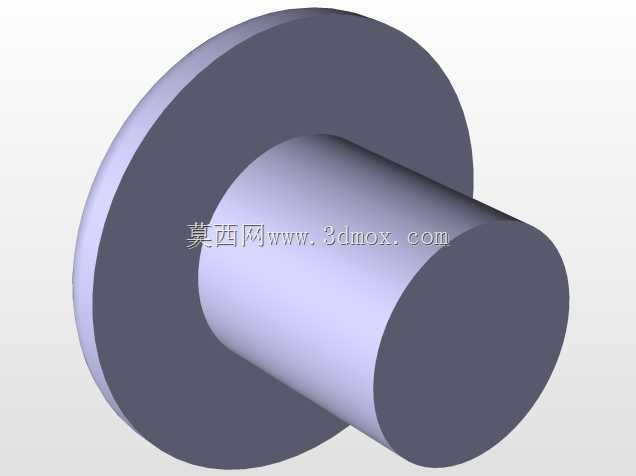

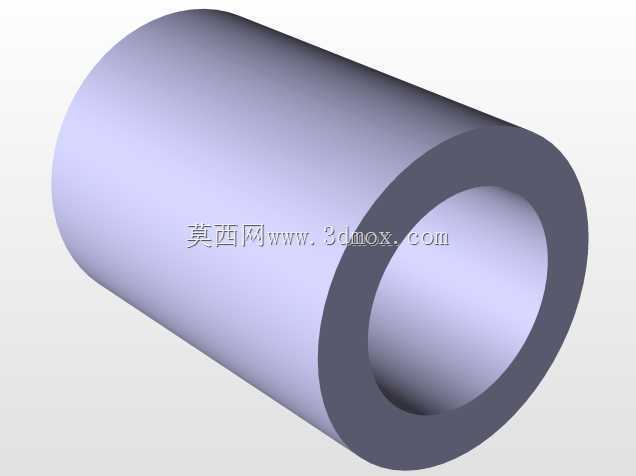

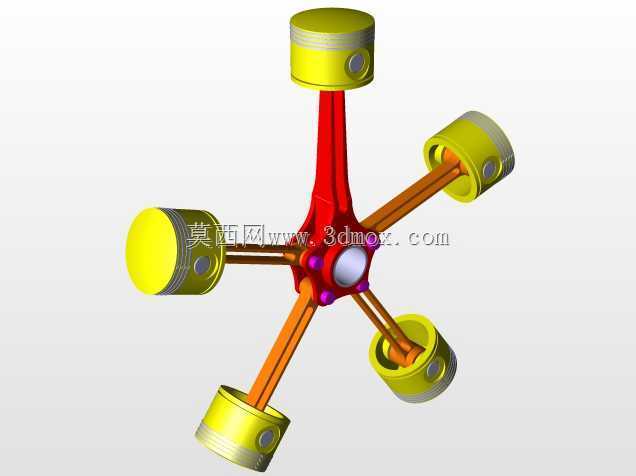

　　在航空活塞动力、小型竞速通航设备、早期星形航空动力装置的结构体系中，径向发动机的密封组件一直是影响整机压缩比、机油耗损率与运行稳定性的核心部件，本次呈现的环形构件正是径向发动机中配套活塞与缸套的活塞环零件，区别于直列发动机的活塞环设计，径向发动机因为气缸沿曲轴中心呈放射状排布，活塞运行过程中受侧向离心力、重力交变载荷的影响更复杂，对活塞环的贴合度、开口间隙设计、弹力均匀性都提出了更严苛的要求。从实际应用场景来看，这类活塞环除了适配传统星形布局的航空径向发动机，也可用于复刻老式航模动力、小型固定式燃气发电机组的径向动力单元，在部分采用径向布局的特种液压动力装置中，同结构的密封环也可作为动密封组件使用，承担高压腔与低压腔之间的气体密封、

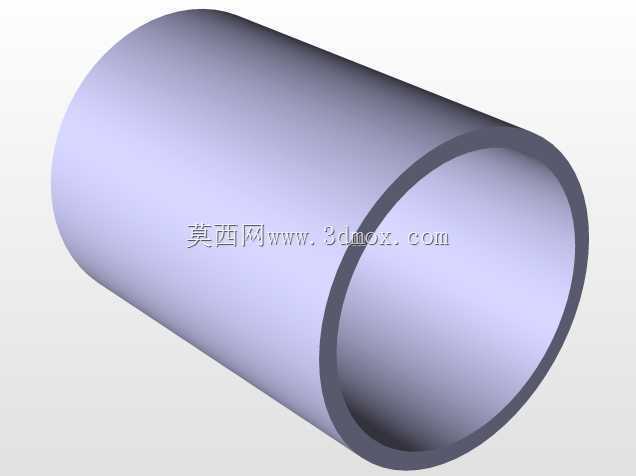

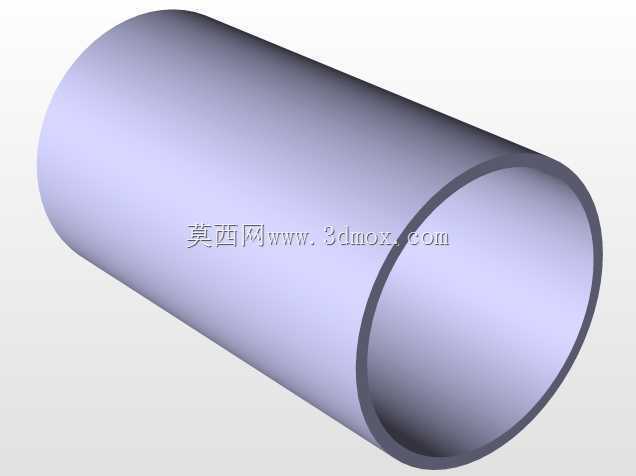

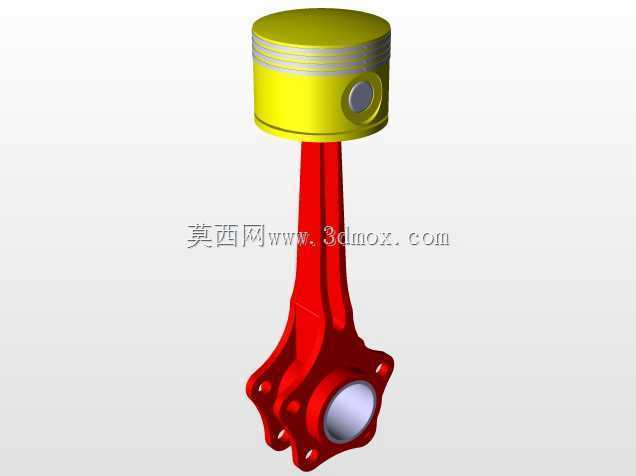

　　机油刮除与热量传导功能。从功能特性上看，该零件为开口式弹性环结构，自由状态下环体外径略大于气缸内径，装入缸套后依靠自身弹性产生的径向张力紧密贴合缸壁，第一时间阻断燃烧室高压燃气向下窜入曲轴箱的通道，同时环体侧面与活塞环槽的配合间隙经过精准设计，既可以在活塞往复运动时将缸壁上多余的润滑油刮回曲轴箱，避免机油进入燃烧室产生积碳，又能将活塞顶部吸收的燃烧热量通过环体传导至缸套，再经由冷却系统带走，维持活塞在合理工作温度区间。设计过程中首先需要匹配径向发动机单缸的缸径参数，确定环体的公称直径，开口间隙的取值需要结合缸体工作时的热膨胀量计算，间隙过小会导致热态下环体膨胀顶死缸壁，造成拉缸故障，间隙过大则会导致密封失效，

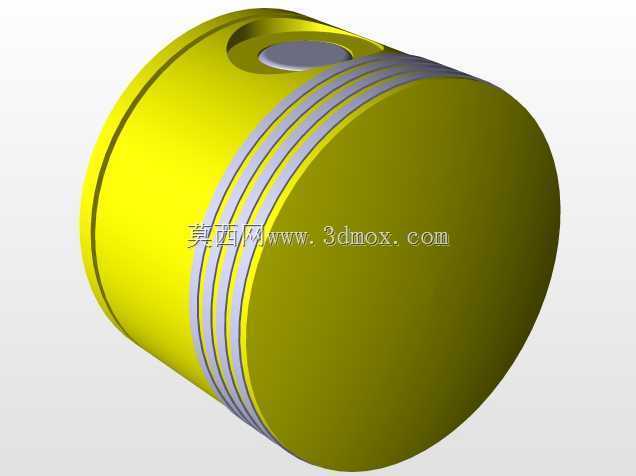

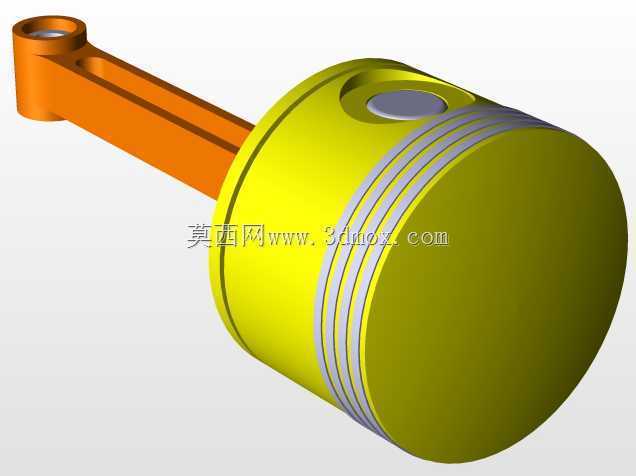

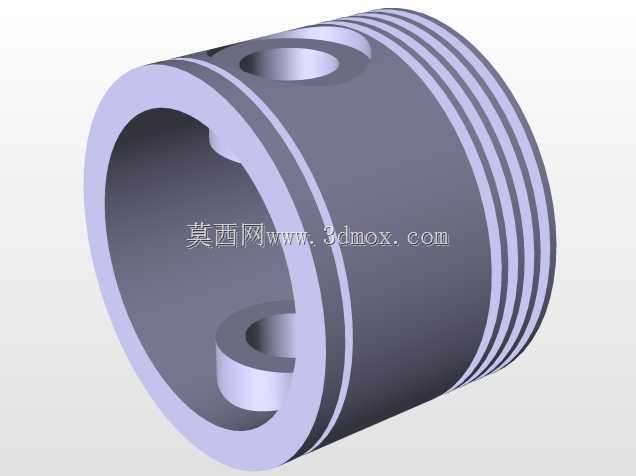

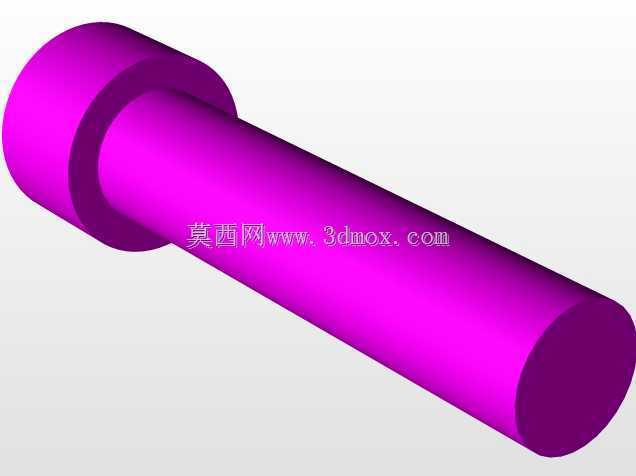

　　燃气下窜降低整机输出功率；环体的径向厚度需要根据弹力要求做匹配，厚度过大则环体硬度过高，贴合度差且会加剧缸壁磨损，厚度过小则弹力不足，无法形成有效密封，同时环的轴向高度需要与活塞上的环槽宽度做公差配合，预留合适的侧隙与背隙，保证环体在环槽内可以随工况变化自由浮动，避免积碳卡滞。从安装边界来看，该零件需要与活塞上的环槽、气缸内壁做配合安装，安装时需要使用专用的活塞环钳扩张开口，扩张量不能超过环体材料的弹性极限，避免产生永久变形，装入缸套后需要确认环的开口位置错开活塞销孔方向，同时各道环的开口需要相互错开一定角度，避免开口对齐形成漏气通道；环体的外圆面做了微锥面设计，工作时可以更快与缸壁形成磨合面，缩短新机磨合周期，开口处的对接端面做了平口切口设计，加工工艺简单，密封可靠性强，适合径向发动机高转速、交变载荷的工作场景。在实际结构验证过程中，这类环形密封件的建模需要重点还原环体的自由状态曲率、开口处的几何形状、环体截面的尺寸精度，因为这些参数直接决定了后续有限元分析中环体的接触应力分布、弹力衰减特性的计算准确性，很多建模者容易忽略自由状态下环体不是正圆的特性，直接按正圆建模后再切出开口，会导致后续装配仿真的结果与实际工况偏差极大，正确的建模逻辑是先根据缸径与弹力要求计算出环体在自由状态下的曲率半径，再构建非圆的环体轮廓，最后加工出开口结构，同时要在模型中预留出热变形的尺寸补偿量，匹配不同材质的线膨胀系数，

　　保证模型导入仿真软件后可以直接用于接触应力、疲劳寿命的计算。对于径向发动机的整机装配来说，这类活塞环属于易损易耗件，建模时的尺寸精度直接影响后续备件生产的互换性，所以在建模过程中需要严格标注环体的径向厚度公差、轴向高度公差、开口间隙的自由状态与工作状态尺寸、外圆面的表面粗糙度要求，同时要考虑环体与活塞环槽配合时的端面跳动公差，避免工作时环体在环槽内产生偏磨，缩短使用寿命。在航模级别的小型径向发动机中，这类活塞环还会采用轻量化的截面设计，在保证密封弹力的前提下尽可能降低环体自身重量，减少活塞往复运动的惯性力，提升发动机的最高转速上限，而在大排量的固定式径向发电机组中，环体会增加镀铬层或者喷钼层的结构设计，提升外圆面的耐磨性能，延长大修间隔，这些结构细节都需要在三维建模中通过分层结构或者材质分区做明确体现，方便后续的工艺拆解与生产加工。
