工程用铰接式液压油缸三维结构

　　该模型呈现的是一种两端带铰接孔的液压油缸结构，主要用于把液压系统中的压力能转换为活塞杆的直线往复运动。与刚性支座安装的油缸相比，这类耳环式结构在工作过程中允许缸体随负载摆角产生小范围转动，能够吸收设备运行中因铰接点轨迹变化带来的附加弯矩，常见于工程机械工作臂、车辆悬架支撑、升降平台、翻转机构、夹具压紧以及小型专用设备的推拉动作为中。

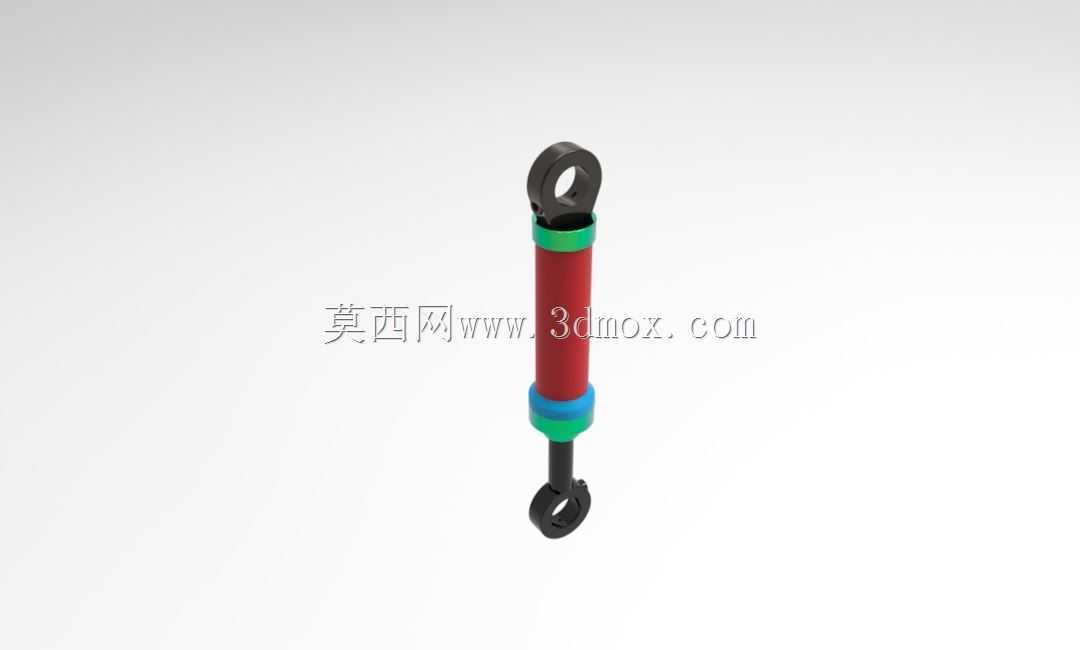

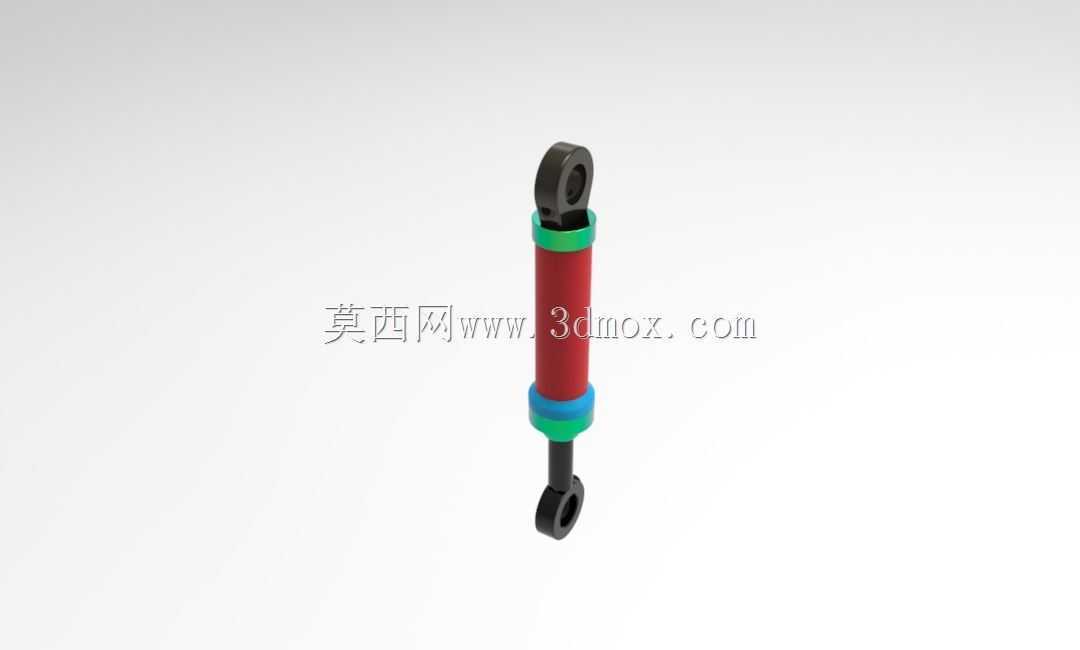

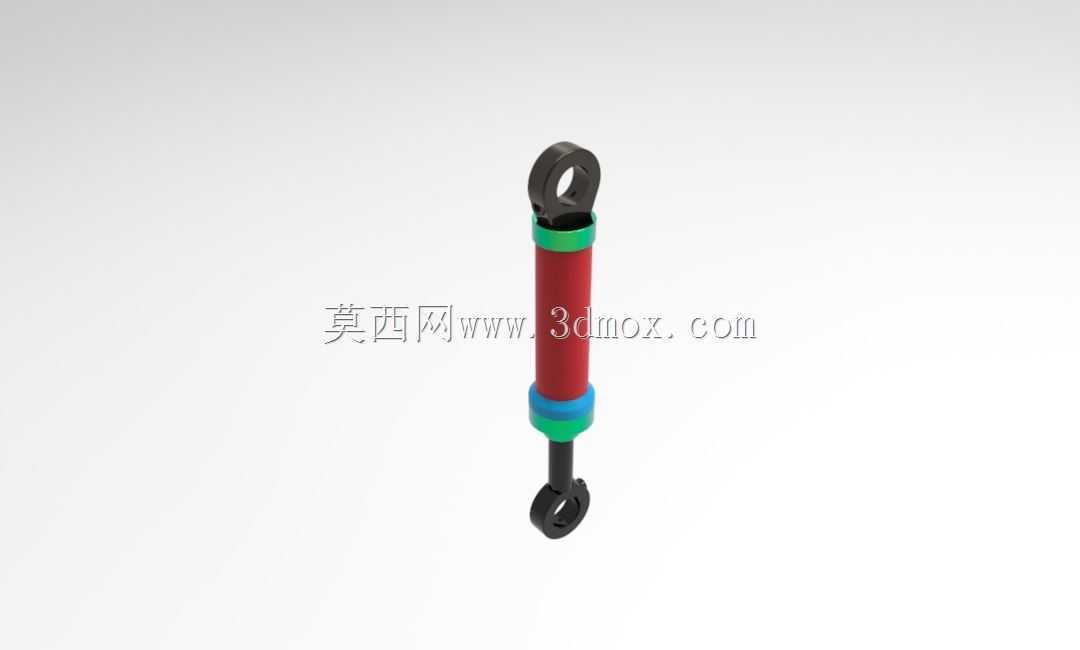

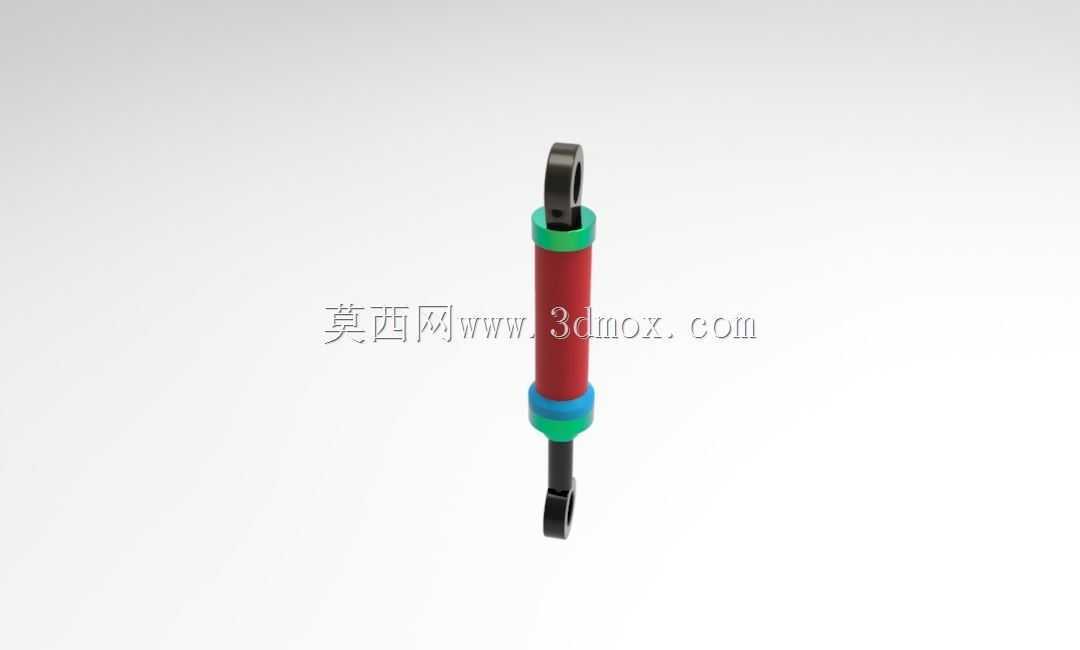

　　从实际用途看，油缸承担的是推拉负载，而不是单纯承受径向载荷。设计时首先要明确伸出和收回两个方向的受力状态：无杆腔进油时推力较大，适合举升、顶推、压紧；有杆腔进油时有效面积减小，回程速度相对更快，但输出力较低。模型中缸筒外部采用分段色彩区分不同装配区域，红色主体对应缸筒段，绿色和蓝色环带可理解为导向、密封或限位相关位置，端部黑色耳环则用于销轴连接。这样的表达在三维方案评审中比较直观，能够快速区分缸筒、端盖、活塞杆和铰接件之间的装配关系。

　　结构思路上，两端铰接油缸的关键不只是缸径和行程，还在于连接边界是否与主机匹配。上端耳环孔与下端耳环孔的中心距决定安装基础尺寸，缩回状态下需要保证机构处于最低位置时不与周边构件干涉，伸出状态下又要满足最大作业角度和行程要求。若安装距估算过小，机构可能在完全收回前发生机械顶死；若安装距过大，则会浪费布置空间，并可能使活塞杆在极限位置暴露过长，降低导向稳定性。因此在整机布局时，通常需要把油缸作为随动构件放入运动机构草图中，逐帧检查销轴中心轨迹、摆角范围和最小安全间隙。

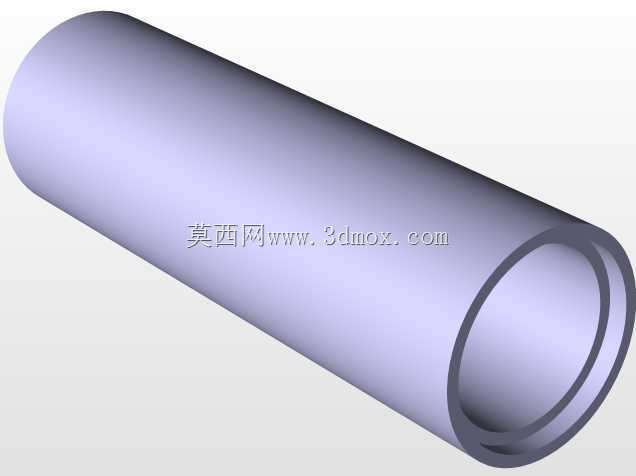

　　缸筒部分是承压主体，内壁需要较高尺寸精度和较低表面粗糙度，以保证活塞密封件在往复运动中稳定工作。缸筒外径、壁厚与额定压力相关，壁厚不足会引起胀形和疲劳风险，过厚则增加重量和成本。对于移动设备而言，油缸重量会直接影响臂架或车架的末端载荷，因此设计中常围绕工作压力、缸径、杆径和安全系数进行平衡。活塞杆表面则要兼顾耐磨、耐腐蚀和密封寿命，外露段在粉尘、泥水或焊渣环境中容易受到划伤，一旦表面出现纵向沟槽，油封会很快失效并产生外泄漏。

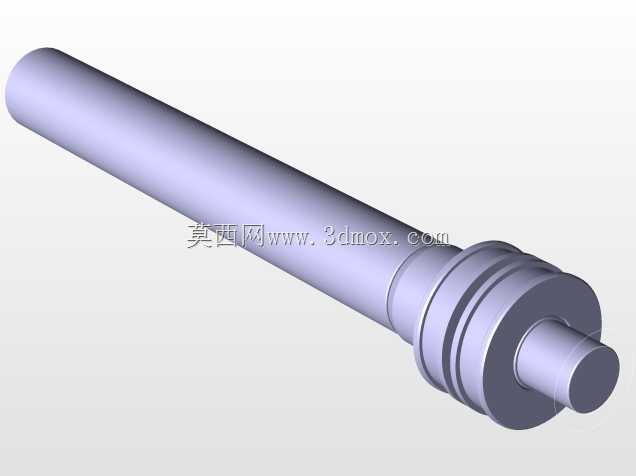

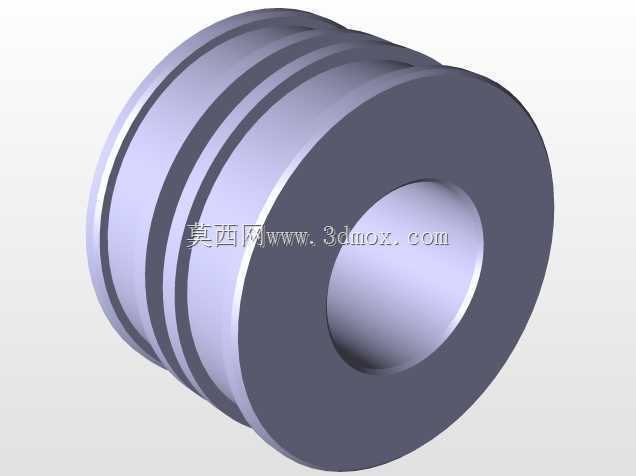

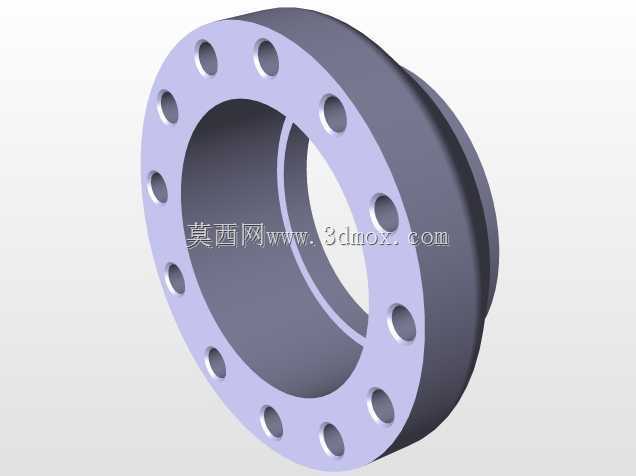

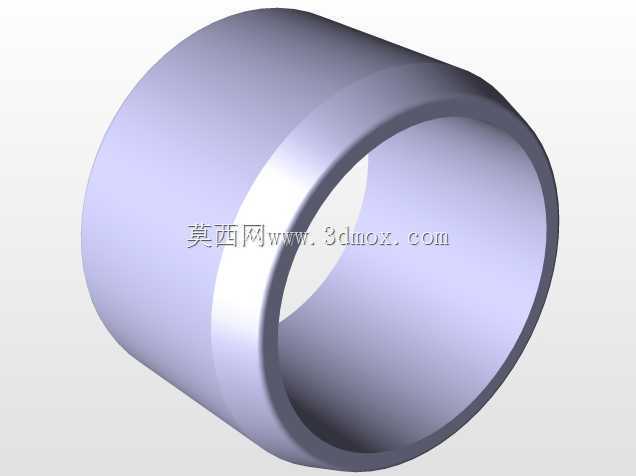

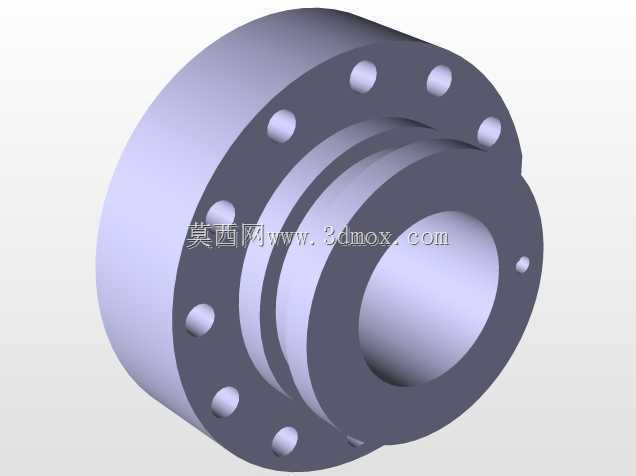

　　活塞与活塞杆的连接是油缸内部传力路径的核心。液压油作用在活塞端面上形成推力，再通过活塞螺母、卡键或螺纹结构传递到活塞杆，最终由端部耳环拉动负载。模型虽然以外观装配展示为主，但在工程细化时必须考虑活塞密封、支承环、杆密封、防尘圈和缓冲结构。长行程或高速油缸在行程末端容易产生冲击，此时可在端盖或活塞内部设置缓冲套、节流孔和单向阀，使临近终点时回油阻力增大，降低活塞撞击端盖的噪声和损伤。

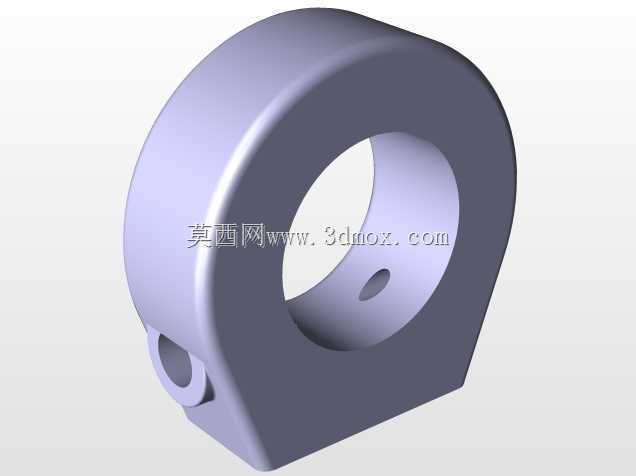

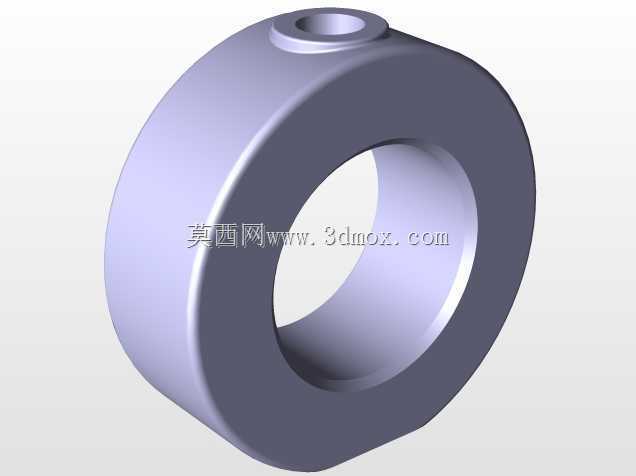

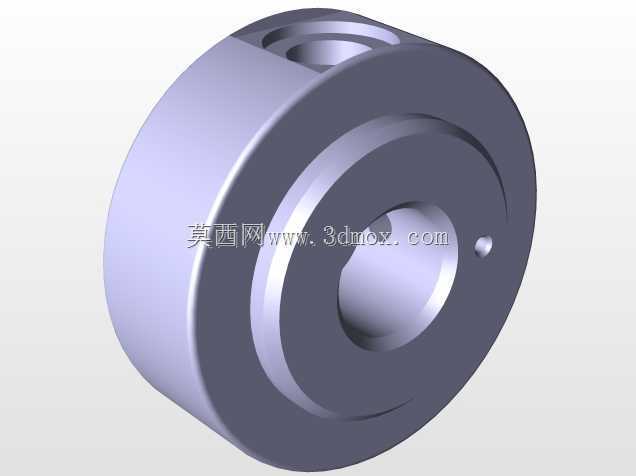

　　铰接耳环的设计也不能按普通吊环简单处理。耳环孔通过销轴与支座相连，工作时存在接触压应力和反复摆动，孔宽、销轴直径、耳板厚度以及润滑方式都会影响寿命。若两侧耳板平行度不足，销轴会受到偏载；若耳环与活塞杆轴线存在偏移，推力传递时会引入侧向力，使导向套和密封件过早磨损。实际建模时应保证耳环孔中心与油缸轴线共面，并在装配体中保留销轴、衬套和润滑脂嘴的安装空间。

　　外形尺寸方面，这类油缸的外包络由缸筒外径、活塞杆直径、两端耳环宽度、耳环孔径以及全伸全长共同决定。布置在狭窄机座内时，不能只看静止状态的轮廓，还要检查活塞杆伸出后与管路、盖板、线缆和相邻连杆的距离。油缸周围应预留液压油管接头的扳手空间，避免安装后无法拆装。进回油口位置通常根据整机管路走向确定，侧置油口在紧凑空间中较常见，但要保证油缸摆动时胶管不会被拉伸、折弯或摩擦。

　　从设备选型角度看，该结构适合负载方向基本沿油缸轴线、且机构运动中连接点会产生角度变化的场合。若设备需要长时间保持位置，还应在回路中配合液控单向阀或平衡阀；若负载存在惯性冲击，则要在系统中设置溢流、缓冲或节流措施。三维模型用于方案阶段时，可以直接把耳环销轴中心作为运动副参考，将油缸接入多体运动分析，验证推力角、传动角和行程利用率；用于详细设计时，则可继续补充密封槽、螺纹退刀槽、焊接坡口、表面处理和油口螺纹等工程特征。

　　整体而言，该液压油缸模型抓住了铰接式直线执行件的主要外形和装配特征：中部为承压缸筒，两端为销轴连接耳环，活塞杆沿轴线伸缩完成推拉动作为。它在机械结构设计中的价值，在于帮助工程师把液压元件的尺寸边界、运动关系和主机安装空间提前协调清楚，减少后期样机装配时出现行程不足、干涉、密封维护困难和销轴偏载等问题。
