RT-7型航空交流转速表结构设计

　　在通用航空及老式螺旋桨机型的机载仪表系统中，转速表是飞行员掌握发动机运行工况的核心观测部件，RT-7型交流转速表作为适配多类轻型飞机、教练机的经典转速测量仪表，其结构设计完全围绕机载场景的严苛使用要求展开。从实际装机场景来看，这类转速表通常安装在座舱主仪表板的左侧发动机参数观测区，和油压表、油温表、燃油压力表等仪表并排布置，飞行员在操纵飞机的过程中，仅需余光扫过即可快速读取发动机当前转速，判断发动机是否处于额定工作区间，避免超转、喘振等故障风险。

　　从功能实现逻辑来看，该型转速表依靠交流电磁感应原理工作，内部集成感应线圈、磁钢、游丝、指针传动机构等核心组件，不需要额外的机载电源供电，直接通过发动机传动机构输出的软轴带动表内磁钢旋转，利用旋转磁场在金属感应罩上产生的涡流力矩带动指针偏转，配合游丝的反作用力矩实现转速值的线性指示，这种纯机械电磁结构的可靠性远高于早期的机械式离心转速表，同时比后期的电子式转速表抗干扰能力更强，在强电磁干扰、宽温域的机载环境下依然能稳定工作。

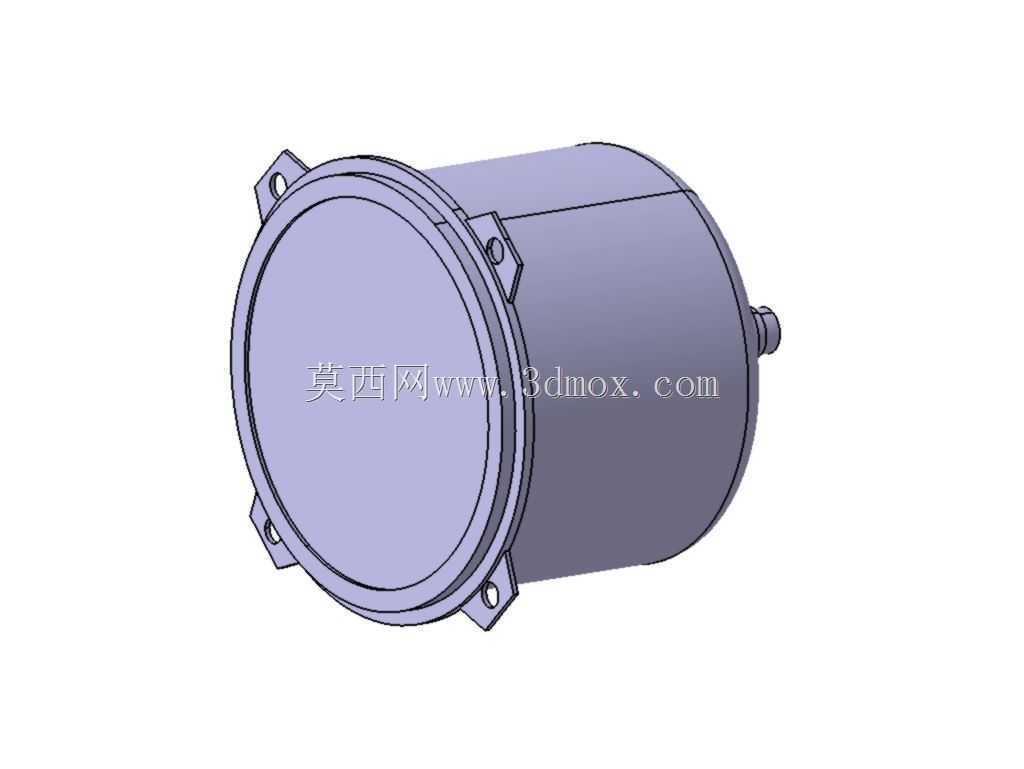

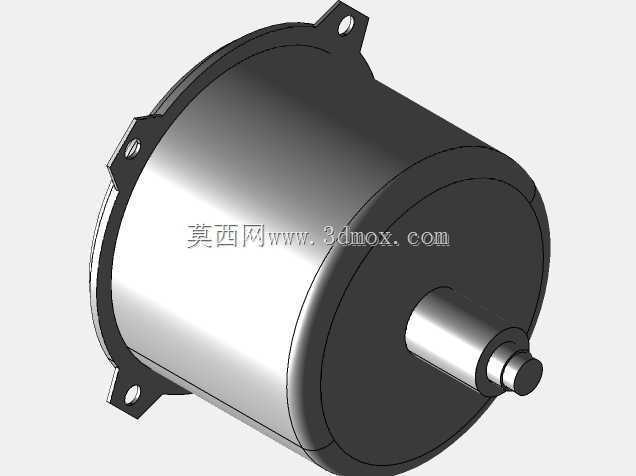

　　在结构设计层面，该仪表采用了经典的圆形法兰安装结构，主体壳体为拉伸成型的圆柱形金属结构，前端面设计有四个带安装孔的凸耳法兰，安装时直接从仪表板前方将表体插入预留的安装孔，通过四个法兰凸耳上的螺丝即可将仪表牢牢固定在仪表板上，不需要在仪表板后方额外设计固定支架，大幅降低了仪表板的装配复杂度。壳体的侧壁设计有接线/软轴接入的侧出接口，接口位置避开了法兰安装的干涉区域，装配时可以先完成仪表在仪表板上的固定，再连接后方的传动软轴或者信号线缆，装配工序更加合理。壳体的壁厚经过针对性优化，既能够承受机载环境下的振动、冲击载荷，避免薄壁结构在长期振动下产生疲劳开裂，又尽可能控制了整体重量，符合机载设备轻量化的设计要求。

　　从安装边界尺寸来看，该型转速表的主体圆柱外径适配通用航空仪表的标准开孔尺寸，法兰凸耳的外轮廓尺寸略大于安装开孔，保证安装时法兰面能够完全贴合仪表板表面，配合前端面的密封胶圈可以实现座舱内外的密封，避免高空飞行时外部气流从仪表安装缝隙渗入座舱。表体的轴向深度经过严格控制，不会因为表体过长挤占仪表板后方的线缆、管路布置空间，后方的软轴接口采用标准的快拆结构，维护时不需要拆卸整个仪表，仅需松开接口锁扣即可断开传动软轴，大幅提升了外场维护的效率。

　　在细节设计上，壳体的所有棱角位置都做了圆角过渡处理，避免装配过程中锐边划伤操作人员或者损坏线缆绝缘层，法兰凸耳上的安装孔设计有沉台，安装螺丝的头部可以完全沉入沉台内，不会突出法兰表面影响前面板的安装贴合度。表体的后端盖采用卷边压合的方式和主体壳体连接，既保证了连接强度，又实现了壳体内部的密封，防止座舱内的灰尘、水汽进入表体内部影响内部机构的运转精度。内部的机芯安装位置做了减震设计，通过橡胶减震垫将机芯和壳体隔离，能够过滤发动机传递过来的高频振动，避免指针因为振动出现抖动、指示不准的问题，同时延长内部传动机构的使用寿命。

　　从实际使用的角度来看，这种结构的转速表对安装方向的容错率较高，只要保证法兰面和仪表板贴合，即使存在小角度的安装偏差也不会影响测量精度，非常适合外场快速装配、更换的使用需求。壳体表面采用了哑光氧化处理，不会在阳光直射下产生反光干扰飞行员的视线，同时氧化层具备良好的防腐蚀能力，能够适应高湿、盐雾等复杂的使用环境，不管是内陆机场还是沿海机场的使用场景都能满足长期使用的要求。在建模过程中，需要重点关注法兰安装孔的位置度、侧出接口的同轴度以及壳体内部的机芯安装腔尺寸，这些尺寸直接决定了成品仪表是否能够顺利装配、是否能够和机载安装位适配，任何一个尺寸出现偏差都可能导致仪表无法安装或者运转卡滞。
