CatiaV5构建的OV1-9卫星结构设计方案

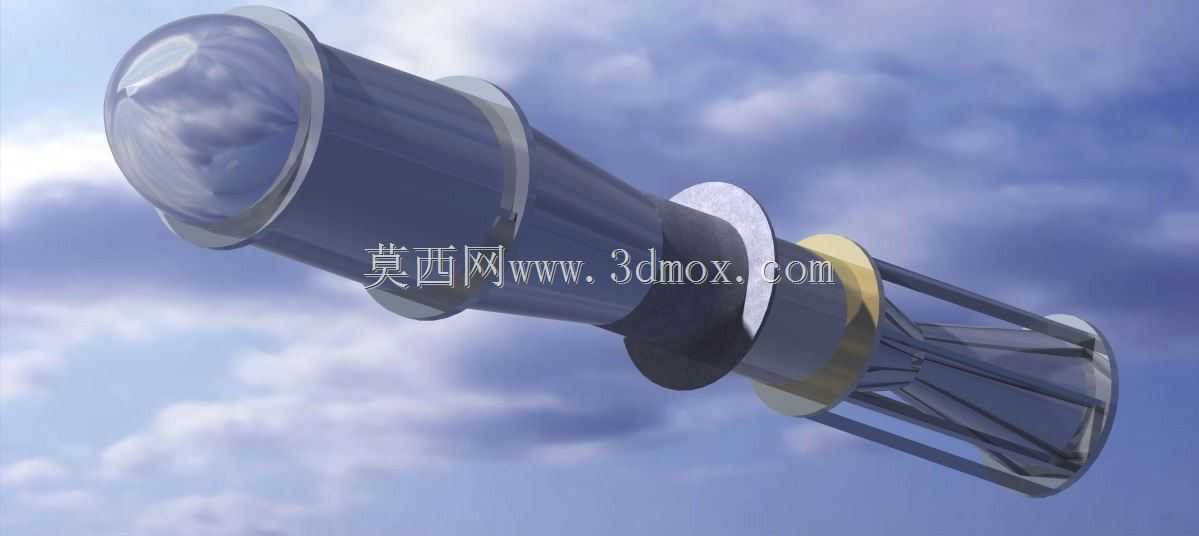

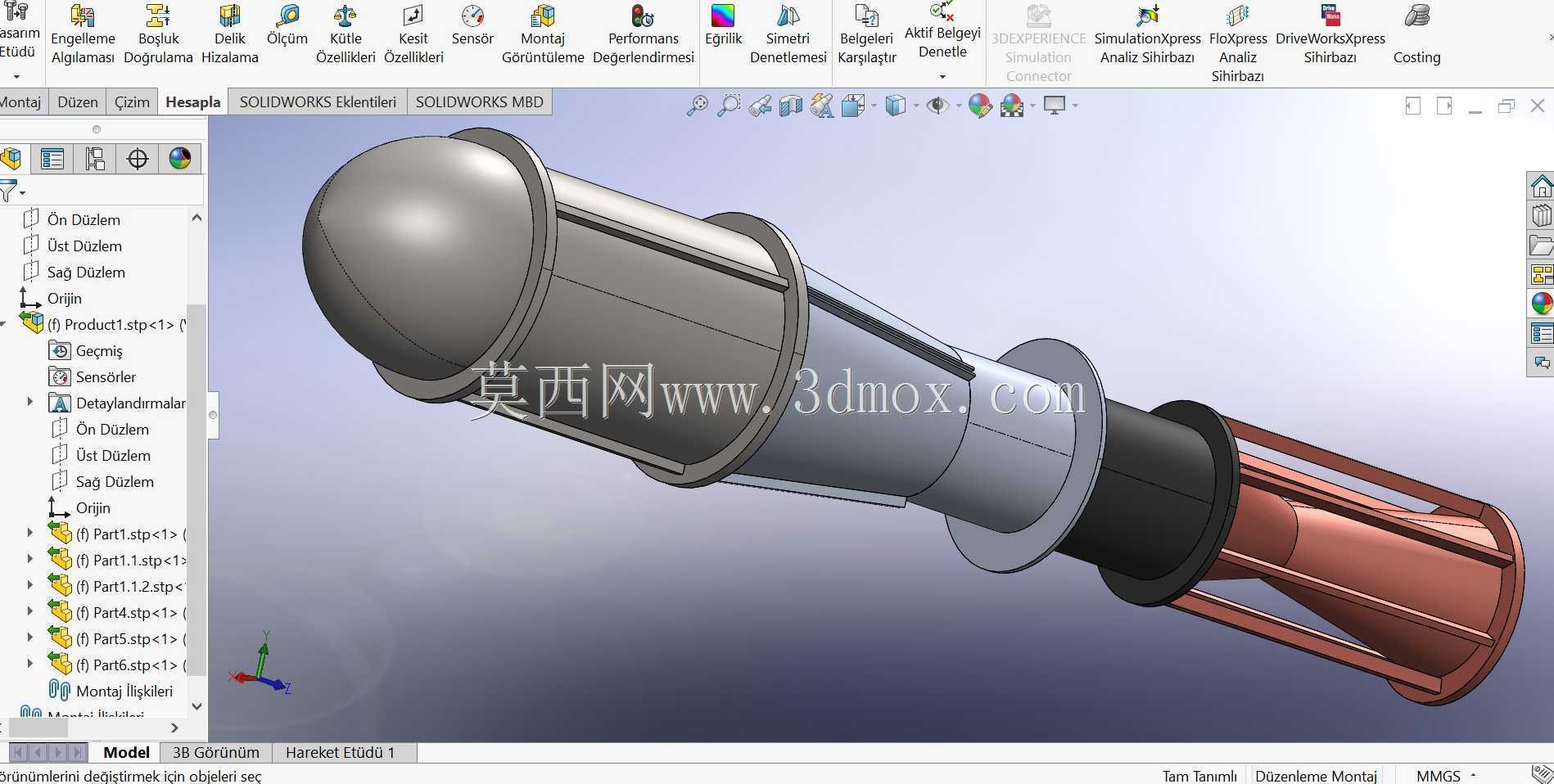

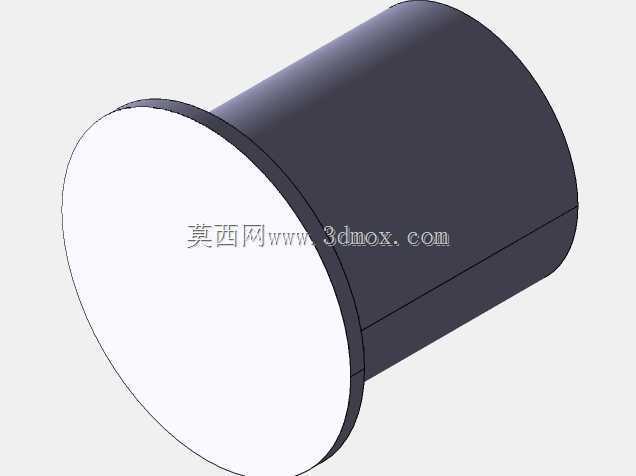

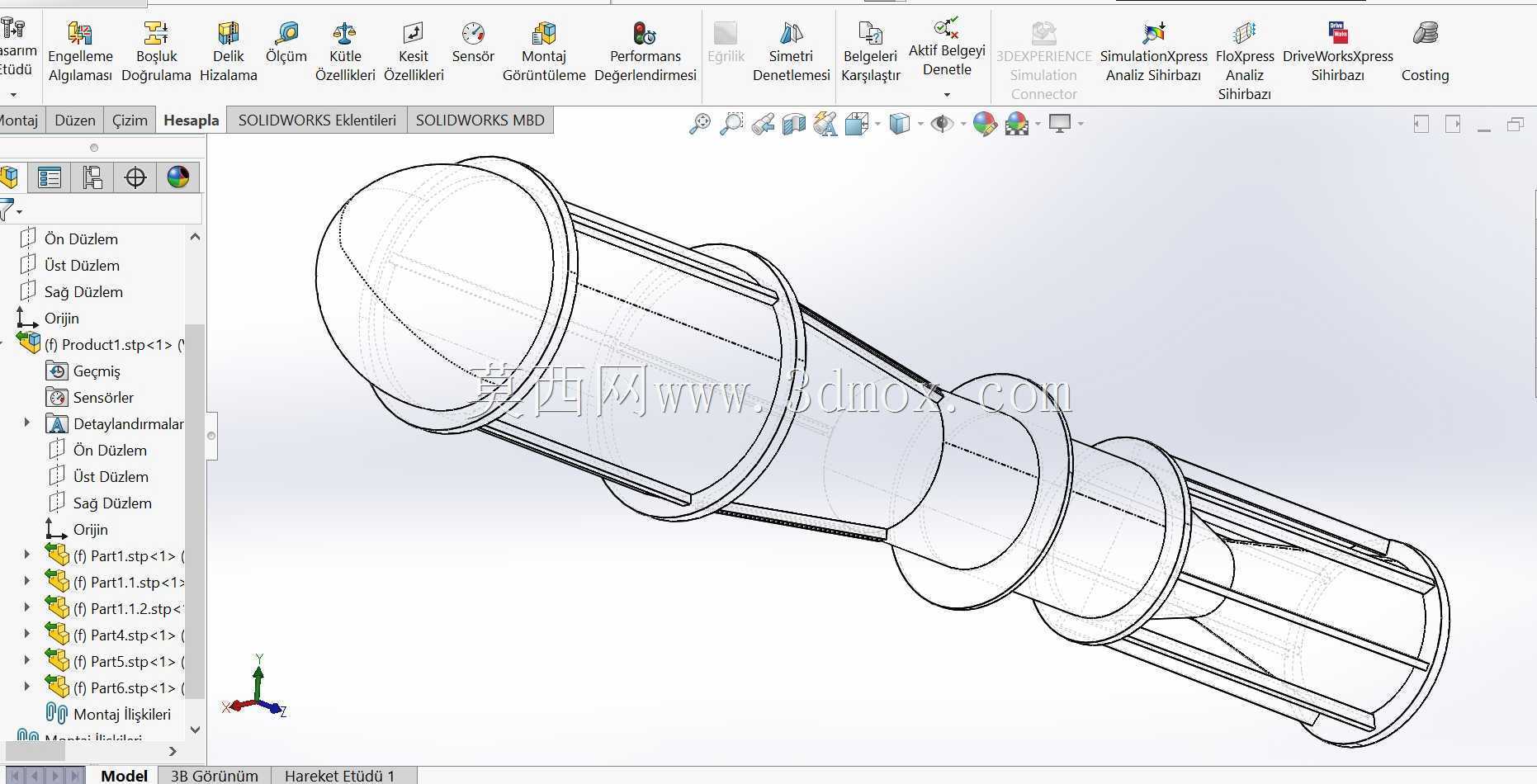

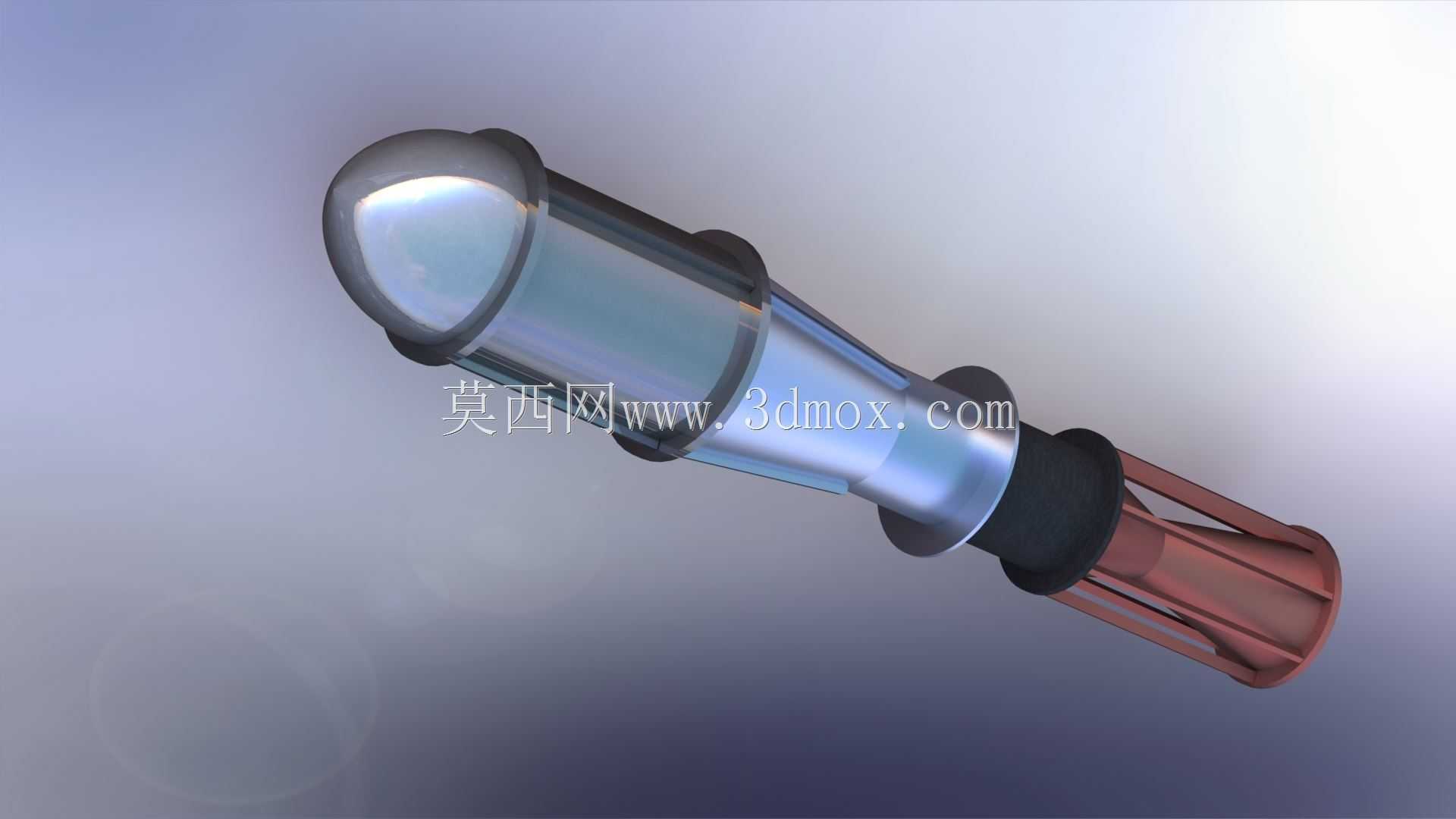

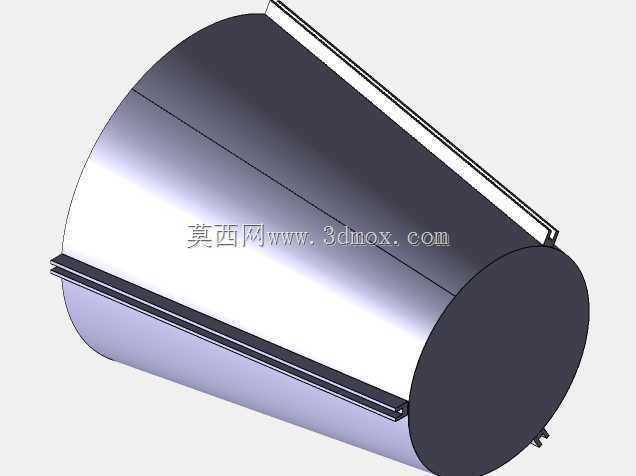

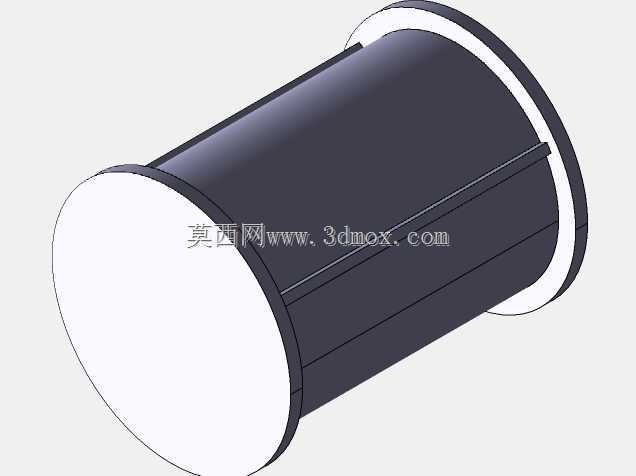

　　在近地轨道空间探测任务的载荷适配场景中，这类小型探测卫星的结构设计需要同时兼顾发射阶段的力学承载、在轨运行的空间环境耐受以及载荷设备的安装精度要求。从结构构型来看，该卫星采用分段式舱体布局，头部为透明整流罩结构，主要用于容纳光学探测类载荷，罩体曲面经过光学窗口适配设计，能够在保证结构强度的前提下降低对光学信号的遮挡与折射干扰，整流罩与主承力舱段采用阶梯式对接结构，对接面设置有密封安装槽，可适配空间环境下的静密封要求，避免舱内设备受空间粒子、温差交变的影响。主承力舱段采用变径筒式结构，舱壁选用轻量化高强度的合金材料构型，内部预留有标准化的载荷安装导轨与设备安装凸台，可根据不同任务需求搭载磁强计、粒子探测器、

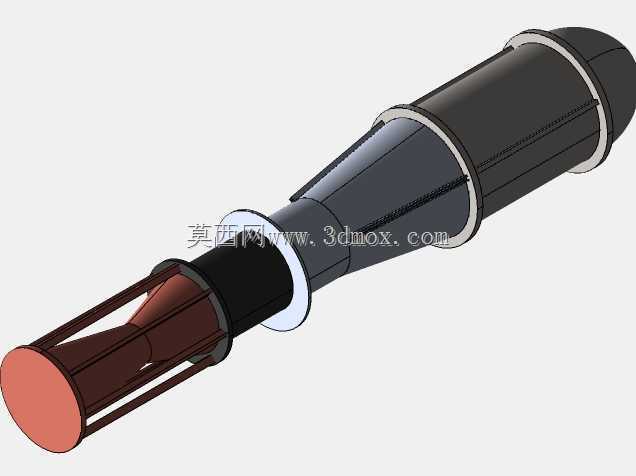

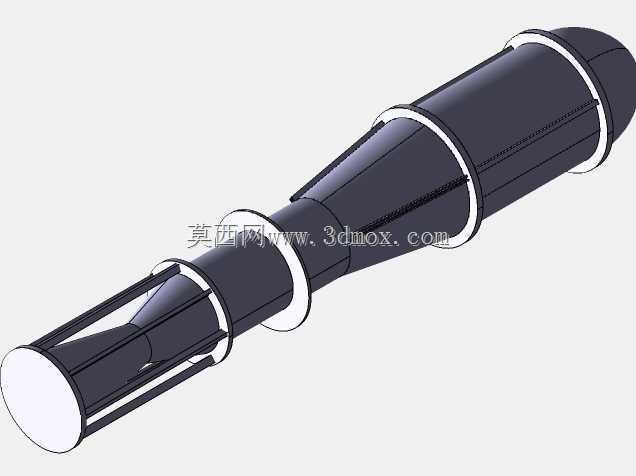

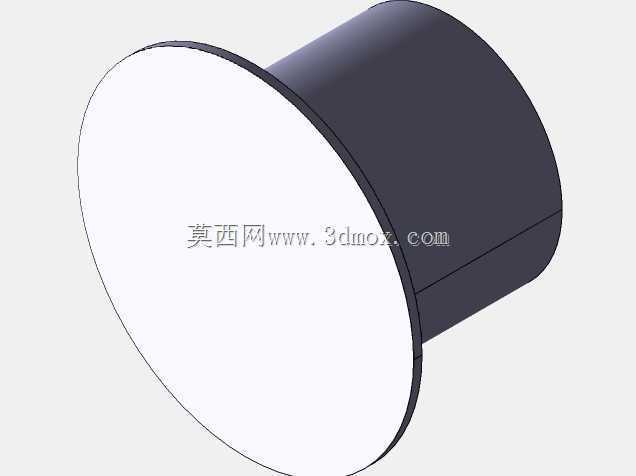

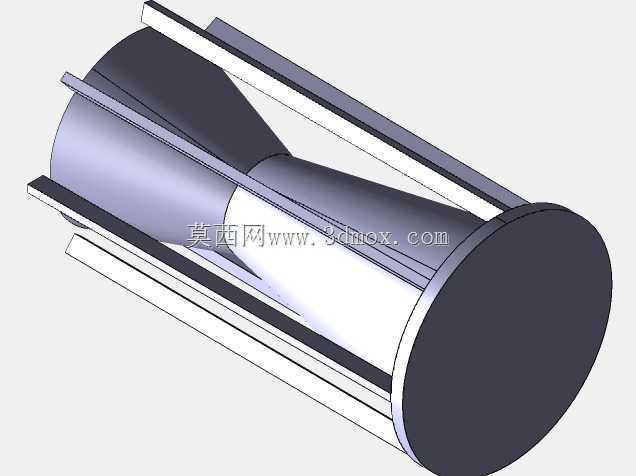

　　信号转发模块等不同功能的星载设备，舱段外部设置有环形的安装凸缘，用于对接运载火箭的适配器接口，凸缘上的安装孔位按照航天通用接口标准排布，能够适配多数小型运载火箭的搭载接口，无需额外设计转接结构即可完成星箭对接。尾部为动力与姿控舱段，采用镂空式桁架结构设计，在保证结构刚度的前提下尽可能降低整星重量，桁架结构内部预留有姿控喷管、推进模块以及星上电源模块的安装空间，镂空结构同时能够为星上设备提供良好的散热条件，避免在轨运行时设备积温过高影响工作稳定性。在设计过程中，整星的质心位置经过反复迭代调整，确保质心落在星箭对接面的中心轴线上，降低发射阶段的偏载力矩，同时为姿控系统的控制算法降低校准难度。外形尺寸方面，

　　整星总长控制在小型运载火箭的搭载舱尺寸边界内，最大外径适配通用的小型卫星搭载接口，不需要对运载舱进行额外改造即可完成搭载，安装边界上所有突出结构均做了圆角与收边处理，避免在发射振动过程中出现应力集中导致结构损坏，同时也防止安装过程中尖锐边角对操作人员或星上线缆造成损伤。从功能特性来看，该构型的卫星主要面向低轨空间环境探测、业余无线电通信转发以及近地空间技术验证类任务，舱体内部的设备安装空间采用模块化分隔设计，不同功能的设备模块可独立安装调试，在总装阶段能够并行开展测试工作，缩短整星的装配周期。结构设计阶段充分考虑了发射过程中的过载、振动以及冲击工况，所有连接部位均设置有防松结构，舱段之间的对接采用冗余连接设计，

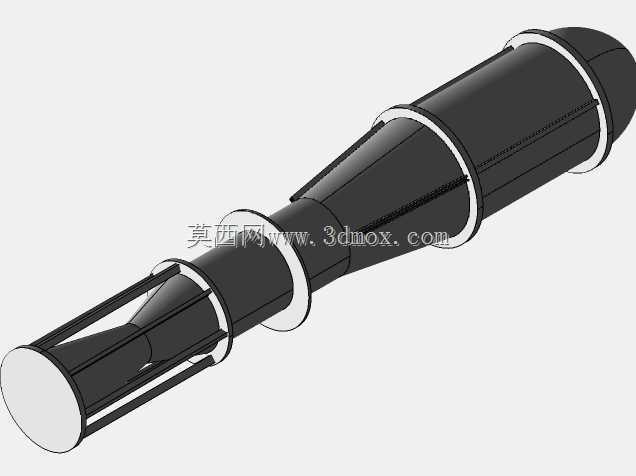

　　即使个别连接紧固件出现失效，剩余连接结构仍能保证整星的结构完整性。在轨运行阶段，头部的透明整流罩除了容纳光学载荷外，其外表面镀有特殊的温控涂层，能够调节整星的太阳辐射吸收率，配合尾部桁架结构的散热面，将舱内温度控制在星载设备的正常工作范围内，无需额外增加复杂的主动温控系统，进一步降低整星的重量与功耗。在细节设计上，舱体外部的黑色环形结构为星箭分离机构的安装位，分离弹簧的安装孔位按照标准分离力要求设计，能够保证分离过程中卫星获得稳定的分离速度与姿态，不会出现分离后姿态翻滚的情况。尾部的桁架筋条采用等强度设计，根据不同位置的受力大小调整筋条的截面尺寸，在保证整体刚度的前提下最大化去除非必要材料，提升整星的载荷搭载能力。
