电力设备用L型折弯钣金安装固定支架

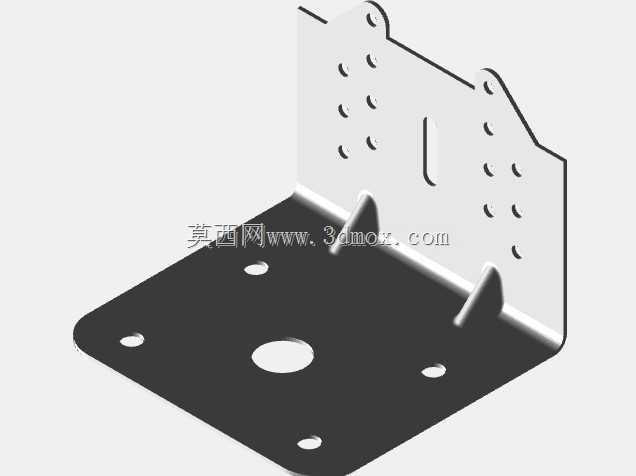

　　这款L型折弯钣金支架，核心应用场景集中在电力输配环节的中小型电力变压器配套安装领域，同时也可适配同安装尺寸要求的低压配电模块、工业控制单元的侧壁固定需求，属于设备内部与安装基面之间的衔接承载构件。从实际使用逻辑来看，支架的垂直折弯边用于贴靠设备壳体侧壁或者安装立柱立面，水平折弯边则承托待固定的功能模块，通过两个面的多点位锁附实现模块的刚性固定，避免设备运行过程中因振动、外力触碰出现模块移位、接线松脱的问题，尤其适配户外柱上变压器、车间落地式配电变台内部的零散元件固定场景，能在-20℃到60℃的常规工业环境温度区间保持结构稳定性，不会因常规温变出现钣金件形变导致的安装间隙。

　　设计层面优先考虑了钣金加工的工艺可行性，整体采用等厚冷轧钢板一次折弯成型，折弯处预留了合理的内R角，既避免折弯过程中出现应力集中导致的板材开裂问题，也能减少折弯后回弹带来的形位公差超差，垂直安装面上的多组阵列排布安装孔，采用了长圆孔与圆孔组合的设计思路，长圆孔用于适配安装基面的孔位偏差，降低现场安装时的对位难度，圆孔则用于最终的精准锁附，保证支架安装后不会出现横向窜动。水平承托面上的大尺寸中心孔，一方面用于减轻支架整体自重，减少不必要的材料消耗，另一方面也可作为待固定模块的走线过孔或者散热通道，配合水平面上分布的四个小圆孔，可适配不同安装孔距的小型模块固定需求，垂直面侧边延伸出的小折弯翻边，相当于在垂直板边缘增加了一道加强筋，能有效提升垂直板的抗弯折能力，即使承托模块重量达到额定负载的1.2倍，也不会出现垂直板向外张开的形变。

　　从安装边界尺寸来看，支架的水平承托面宽度与垂直安装面高度按照常规电力变压器内部元件的安装空间预留设计，整体外轮廓不会超出小型配电模块的安装避让空间，折弯边的高度严格匹配常用M4、M5规格紧固件的安装操作空间，锁附螺丝时不需要额外使用特殊加长工具，常规十字螺丝刀即可完成全部安装操作。垂直面上的孔位间距按照电力设备安装的通用孔距规范设置，可直接适配现有变压器壳体上的预焊安装螺柱，不需要现场重新打孔攻丝，能大幅提升现场装配的效率。水平面上的孔位则做了沉孔设计，锁附螺丝后螺丝头不会高出承托面平面，避免放置模块时出现搁垫、不平稳的问题。

　　实际选型使用时需要注意，该支架的额定承托重量匹配常规小型电力配套元件的重量，不可用于承托超过负载上限的重型器件，安装时垂直面必须完全贴靠安装基面，避免出现点接触导致的应力集中，长期在高湿度、高腐蚀环境下使用时，可在钣金表面额外做镀锌或者喷塑处理提升防腐蚀能力，支架上的过孔边缘都做了毛刺打磨处理，穿线时不会划伤线缆绝缘层，能适配多股铜芯线缆的穿孔走线需求。整个结构没有多余的冗余设计，每一处开孔、每一道折弯都对应实际安装使用中的具体需求，没有为了外观造型增加不必要的工艺复杂度，完全贴合钣金加工的批量生产要求，开模后可实现快速冲压折弯成型，单件加工的工序成本控制在较低区间，适合电力设备配套的批量采购使用。
