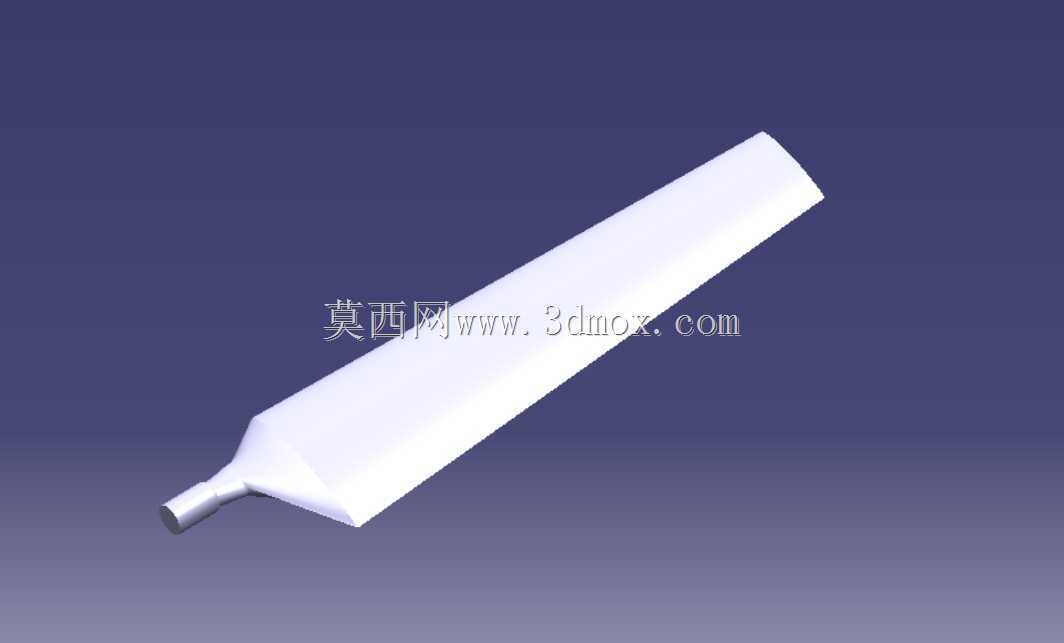

S835翼型流体动力结构三维数模

　　在低速流体动力设备的结构开发环节，翼型截面的选型与结构建模直接决定整套动力单元的能量转化效率，S835翼型作为专门针对低雷诺数工况优化的翼型构型，在小型风力发电机组叶片、低速固定翼无人机机翼、小型轴流通风机叶片等场景中有着极高的应用普及率。这类翼型的设计初衷就是解决低流速工况下传统翼型易出现气流提前分离、升阻比快速下跌的问题，建模过程中需要严格贴合翼型的坐标点云数据，从翼根到翼尖的截面过渡不能出现曲率突变，否则会在实际运行中诱发局部涡流，不仅会拉低整体升阻比，长期运行还会因为交变涡流引发结构共振，缩短部件的疲劳寿命。

　　从结构特性来看，这款S835翼型的最大相对厚度位置更靠近翼型前缘，相比传统低速翼型，它在大迎角工况下的气流附着能力更强，失速迎角阈值更高，在风速波动较大的户外应用场景中，能够保持更稳定的动力输出，不会因为瞬时迎角变化出现出力骤降的问题。建模时翼根位置做了等直径的连接轴段设计，这个轴段的直径与长度是按照常用的轮毂安装接口尺寸匹配的，安装时不需要额外做转接结构加工，轴段与翼面主体的过渡位置做了大圆角顺滑处理，避免应力集中，这个位置是叶片运行过程中弯矩载荷最大的区域，如果过渡圆角过小，在极限风载下很容易出现根部断裂的故障。

　　实际建模过程中，翼面的曲面构建采用多截面放样的逻辑，从翼根的连接轴段开始，依次排布不同弦长的翼型截面，每个截面的扭转角按照气动设计的扭角分布规律设置，保证叶片各个展向位置的实际工作迎角都处于最优升阻比区间，不会出现翼根部分迎角过大失速、翼尖部分迎角过小出力不足的问题。翼尖位置做了斜切收窄处理，这种处理方式能够削弱翼尖涡流的强度，降低翼尖诱导阻力，同时也能减少叶片运行过程中的气动噪音，在对噪音控制有要求的民用通风设备、近地面部署的小型风电设备场景中，这个细节设计的实际体验提升非常明显。

　　从安装边界来看，翼根连接轴段的同轴度公差需要控制在0.1mm以内，与轮毂安装孔的配合选用间隙配合，安装时需要加装防松垫片，避免长期运行过程中连接松动导致叶片角度偏移。整个翼型结构的壁厚按照等强度原则设计，翼根位置壁厚更大，向翼尖方向逐步递减，既保证了整体结构强度能够承受额定工况下的气动载荷与离心载荷，又尽可能控制了结构自重，降低对轮毂连接部位的载荷负担。在做结构仿真验证的时候，需要重点校核翼根过渡段的应力水平、翼尖位置的最大变形量，确保在1.5倍额定载荷的工况下，结构应力低于材料的许用应力，翼尖变形量不会超过与周边护罩、塔筒等结构的安全间隙，避免运行过程中出现碰擦故障。

　　针对不同的应用场景，这个翼型结构还可以做针对性的参数调整，比如用于小型风电叶片时，可以适当加大翼根位置的弦长，提升根部的结构承载能力；用于无人机机翼时，可以适当降低整体壁厚，选用轻量化的复合材料成型，进一步降低结构重量；用于通风机叶片时，可以调整翼面的表面粗糙度要求，减少表面摩擦阻力，提升通风效率。建模过程中所有的曲面都做了曲率连续检查，没有出现曲面褶皱、曲率突变的问题，不管是用于后续的数控加工、3D打印成型，还是导入仿真软件做气动、结构仿真，都不需要再做额外的几何修复工作，能够直接对接后续的开发流程，减少结构设计环节的重复工作量。
