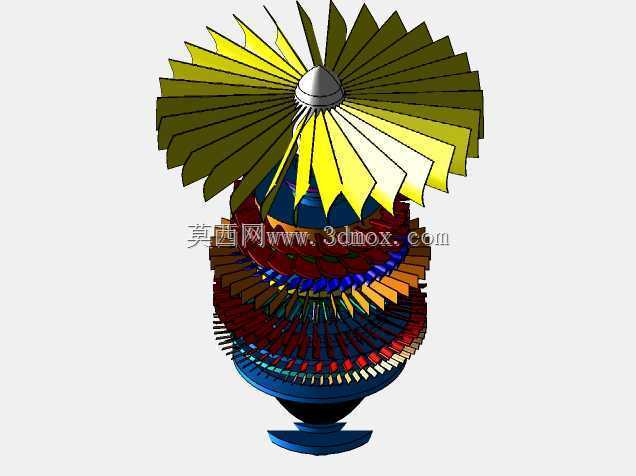

多级轴流式涡轮发动机核心转子结构

　　这套结构对应航空燃气涡轮、地面重型燃气轮机共用的核心转子段，日常做动力系统方案论证、教学演示、结构拆解实训时，这类完整的多级转子装配体能帮设计人员快速理清气流流道与级间匹配逻辑，不用从零开始堆叠单级叶片做初始方案。从实际工程场景看，这类转子结构既会出现在大涵道比涡扇的高压压气机+高压涡轮段，也会适配小型涡喷、地面分布式能源燃气轮机的核心机部分，不同场景下的叶片叶型、级间间距会随压比、流量参数调整，但整体的同轴堆叠、轮盘-叶片-轴系的连接逻辑是共通的。

　　设计层面首先要考虑的是流道的收敛/扩张匹配，前端进气侧的压气机段叶片从大弦长、大安装角逐渐过渡到小弦长、小安装角，每一级的叶顶间隙要控制在统一的公差带内，避免叶尖漏气损失超出设计阈值；中间的级间封严段要预留篦齿安装的位置，不能让压气机段的高压气向涡轮端泄漏造成效率损失，后端涡轮段的叶片要考虑高温燃气来流的角度匹配，叶型的扭转角随叶高变化，保证从叶根到叶顶的气流攻角都落在合理区间，不会出现局部气流分离引发喘振。

　　结构上所有轮盘都采用中心孔同轴定位，通过拉杆或者端盖压紧实现周向固定，每一级轮盘的榫槽都和叶片的榫头做对应配合，保证离心载荷能均匀传递到轮盘再传导到主轴，不会出现局部应力集中。做三维建模时，叶片的曲面要通过叶型坐标点拟合生成，不能随意拉伸变形，否则会偏离实际的气动设计结果；轮盘的辐板厚度要随离心载荷的大小渐变，靠近叶片安装位置的轮缘部分厚度更大，中心轴孔位置要做倒角过渡降低应力集中系数。

　　安装边界上，这套转子的前后端要对应轴承的安装轴颈，前端轴颈要匹配前支撑轴承的内径，预留锁紧螺母的安装位置，后端轴颈要匹配后支撑轴承同时考虑和输出端或者其他转子段的连接接口，整个转子的径向最大尺寸是最前端进气叶片的叶顶直径，轴向长度要匹配机匣的内部安装空间，叶顶和机匣内壁的间隙要根据工作状态下的热膨胀量、转子挠曲变形量预留合理值，冷态装配间隙不能太大避免热态效率损失，也不能太小防止工作状态下叶片碰磨机匣。

　　实际做结构验证时，这类模型可以直接导入仿真模块做转子动力学分析，计算临界转速、不平衡响应，也可以拆分单级叶片做流场仿真，校验不同工况下的压比、效率参数是否符合设计要求，对于刚接触燃气涡轮结构的设计人员，这类完整的装配体能快速建立起多级转子的空间结构认知，理清每一级部件的功能和装配关系，避免在初始方案设计时出现级间干涉、定位结构缺失这类低级错误。做装配工艺规划时，也能借助这个模型梳理叶片装配顺序、轮盘堆叠的同轴度校验步骤，提前预判装配过程中可能出现的操作空间不足、工装干涉等问题。
