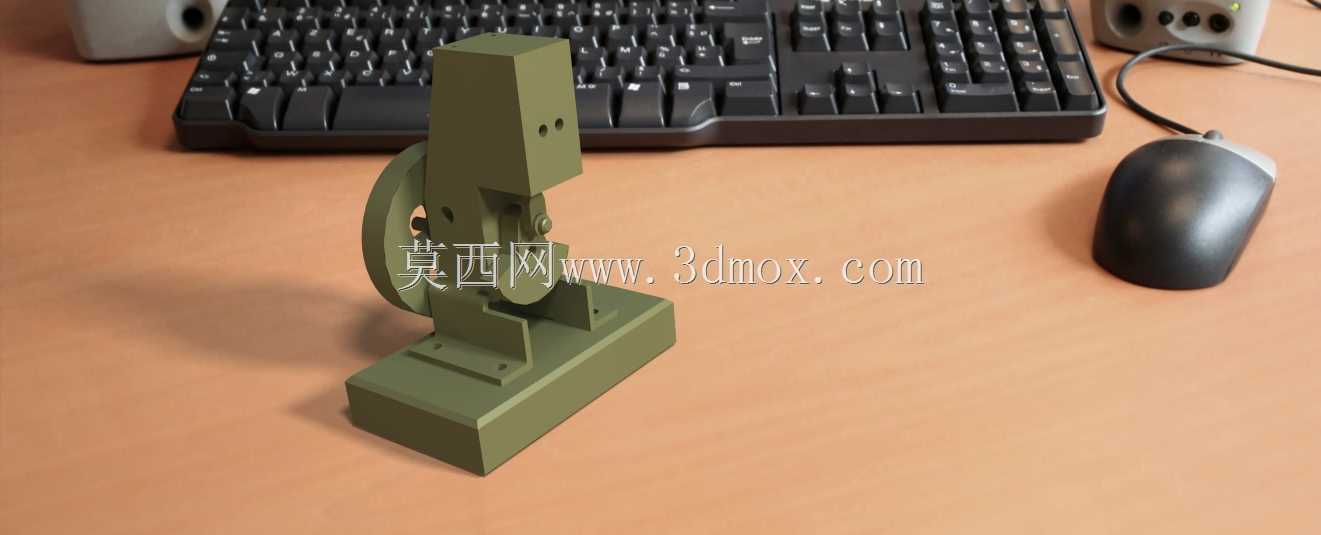

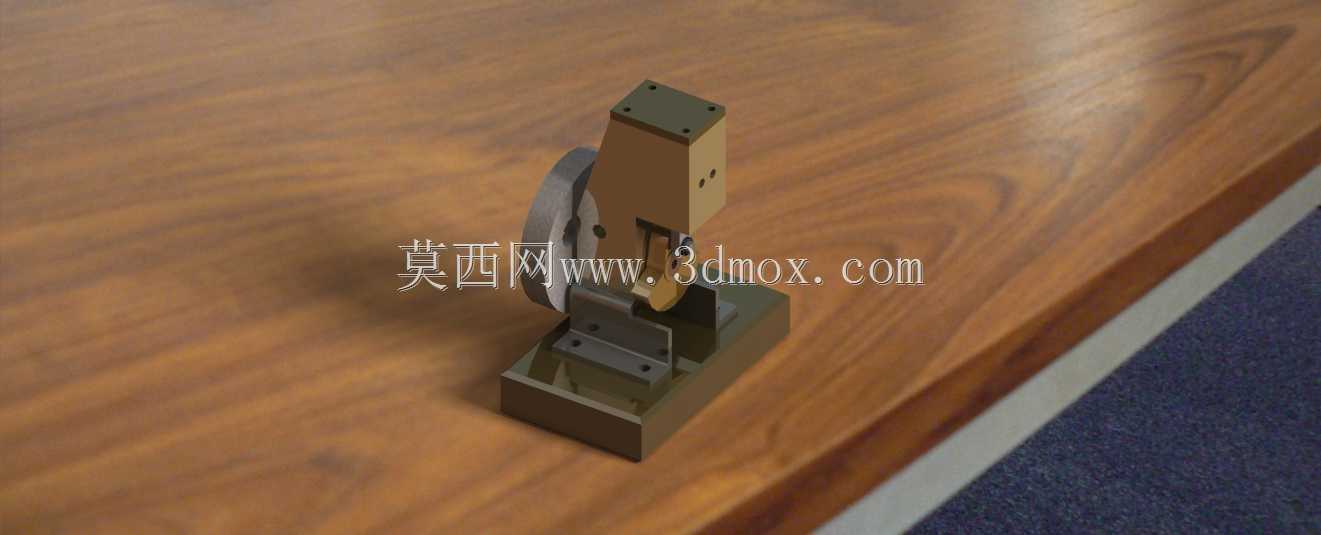

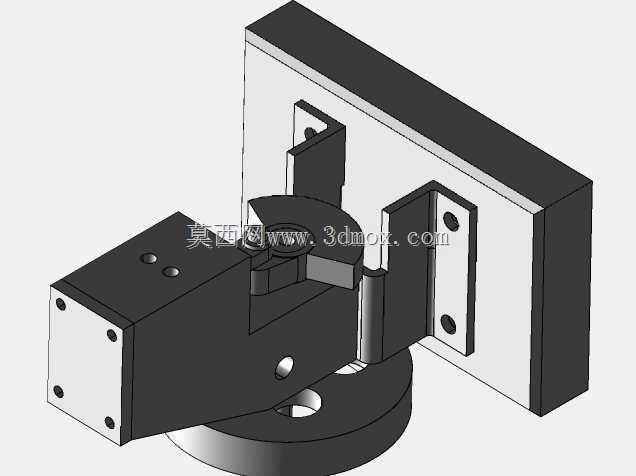

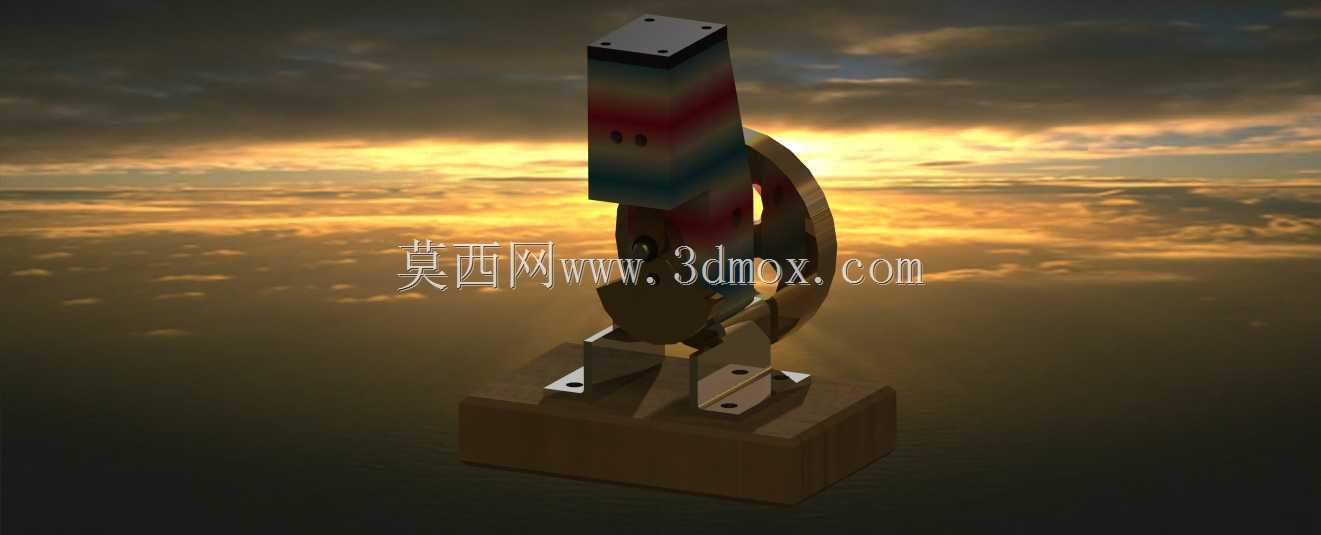

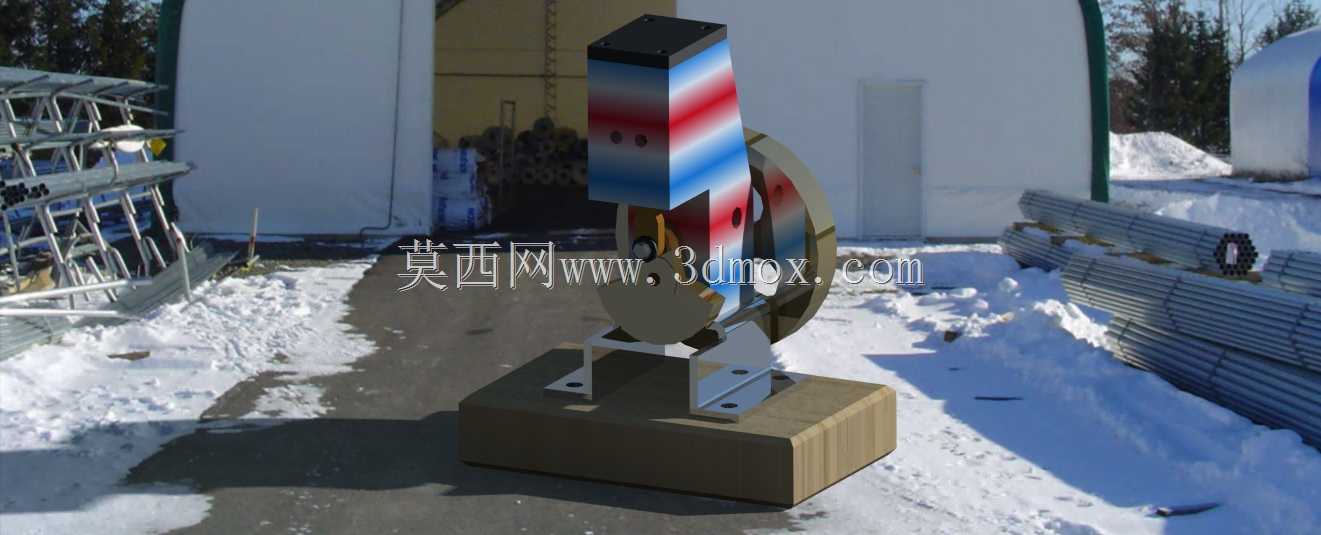

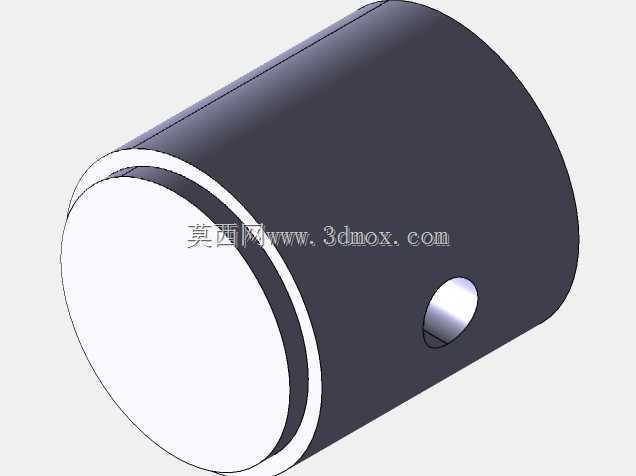

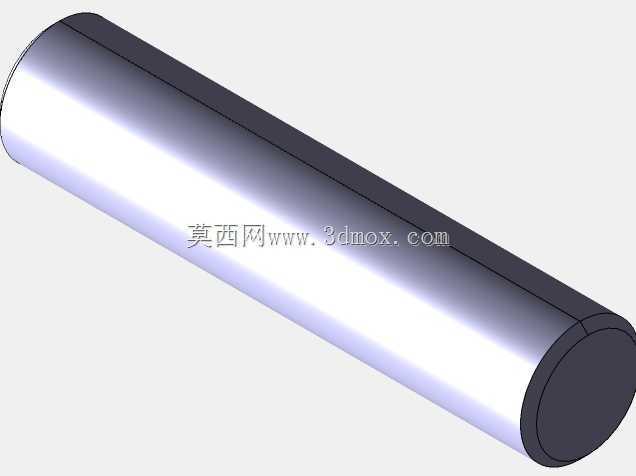

立式气动执行动力单元总成结构设计

　　在工业气动传动系统的实际选型与结构适配场景中，这类立式结构的气动动力单元常被用于需要压缩空气作为动力源、规避电气防爆风险的作业工位，比如化工灌装线的间歇进给驱动、矿山井下小型工装的动作输出、轻工包装设备的往复执行端，相比电动驱动单元，它不需要额外做防爆隔爆处理，仅通过气源压力调节就能快速调整输出扭矩与转速，在有易燃易爆介质的作业场景里适配性更强。从实际功能落地的角度看，这个动力单元的核心作用是把压缩空气的压力能转化为旋转机械能输出，通过侧置的轮盘结构实现扭矩传递，可直接连接曲柄滑块类执行机构完成直线往复动作，也可外接联轴器驱动旋转负载，启动扭矩表现平稳，不会像电动马达那样出现启动瞬间电流过载的问题，带载启动的适配性更好，

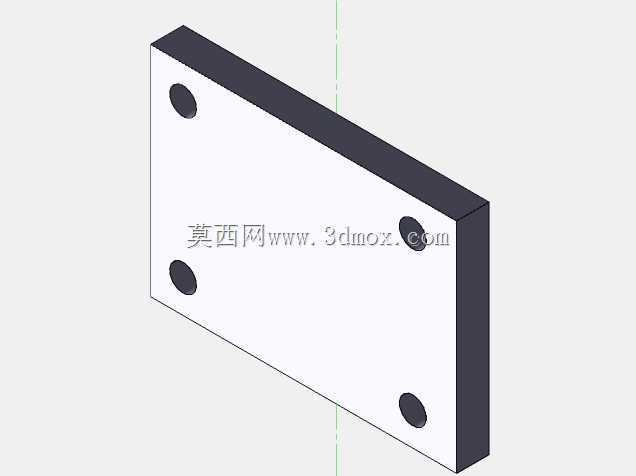

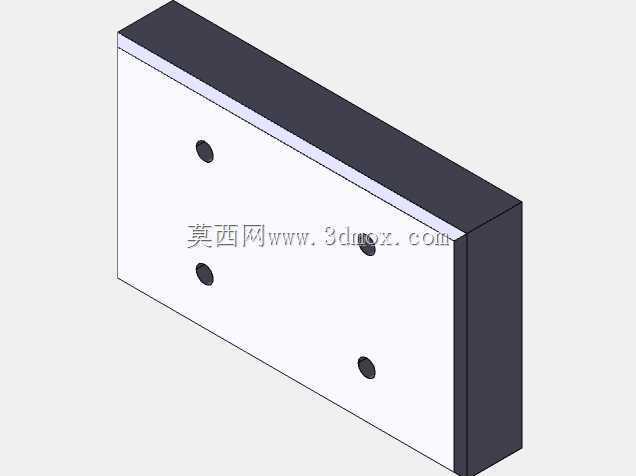

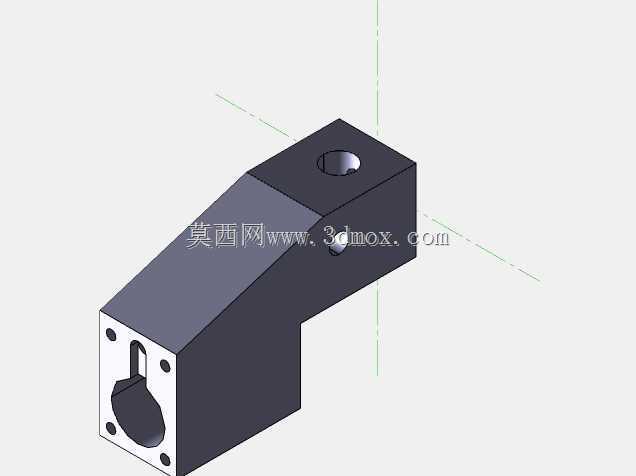

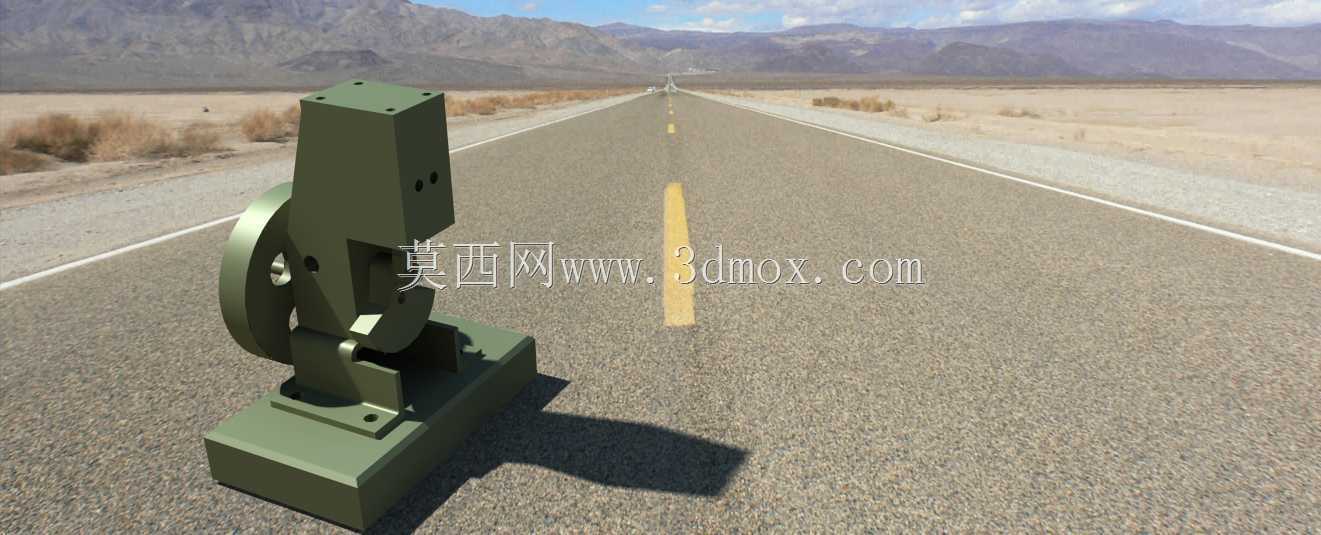

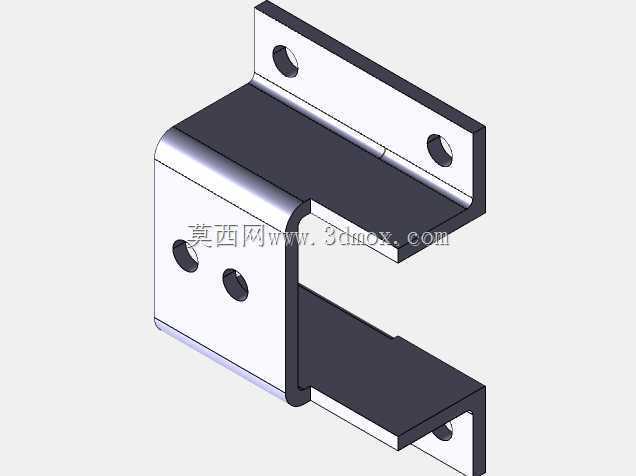

　　同时过载时只会出现转速降低或者停转，气源泄压后就能自动复位，不会出现烧损绕组这类不可逆故障，后期维护只需要定期检查密封件磨损情况即可，维护成本远低于同功率等级的电动驱动单元。做这个结构的三维设计时，首先要考虑的是安装基准的稳定性，底部的方形安装座预留了对应规格的安装孔位，安装孔的中心距公差按照IT7级精度预留，适配常规工业铝型材工作台或者钢制焊接机架的安装标准，不需要额外做转接板就能直接固定，减少现场安装的适配工作量。主体立式腔体的内部是气动转子的容纳空间，腔体壁厚按照1.0MPa工作压力下的强度要求计算，预留了足够的安全余量，避免长期承压出现腔体变形，侧面的两个通孔是气源进出的接口位置，接口规格匹配常规气动管路的快插接头标准，

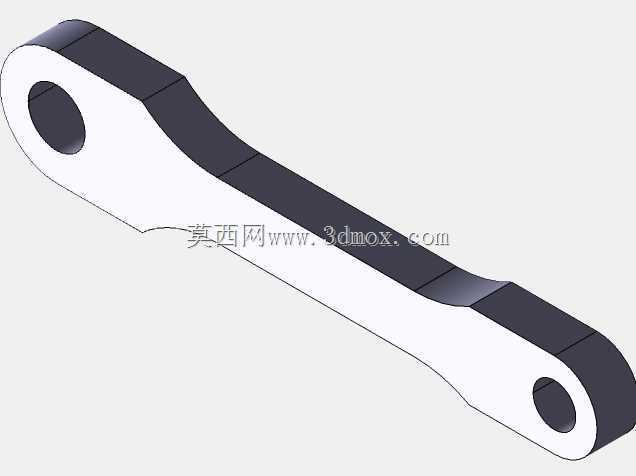

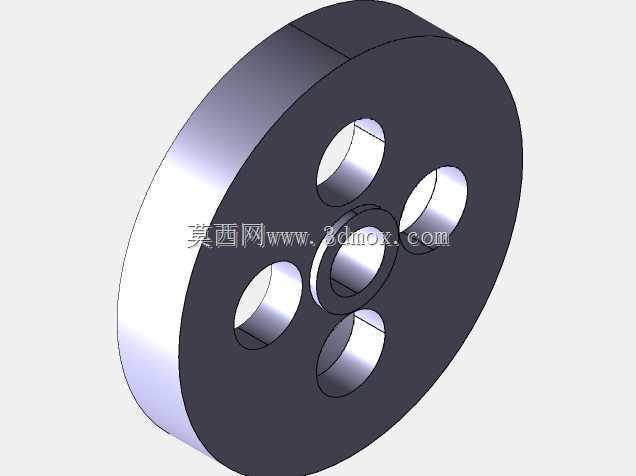

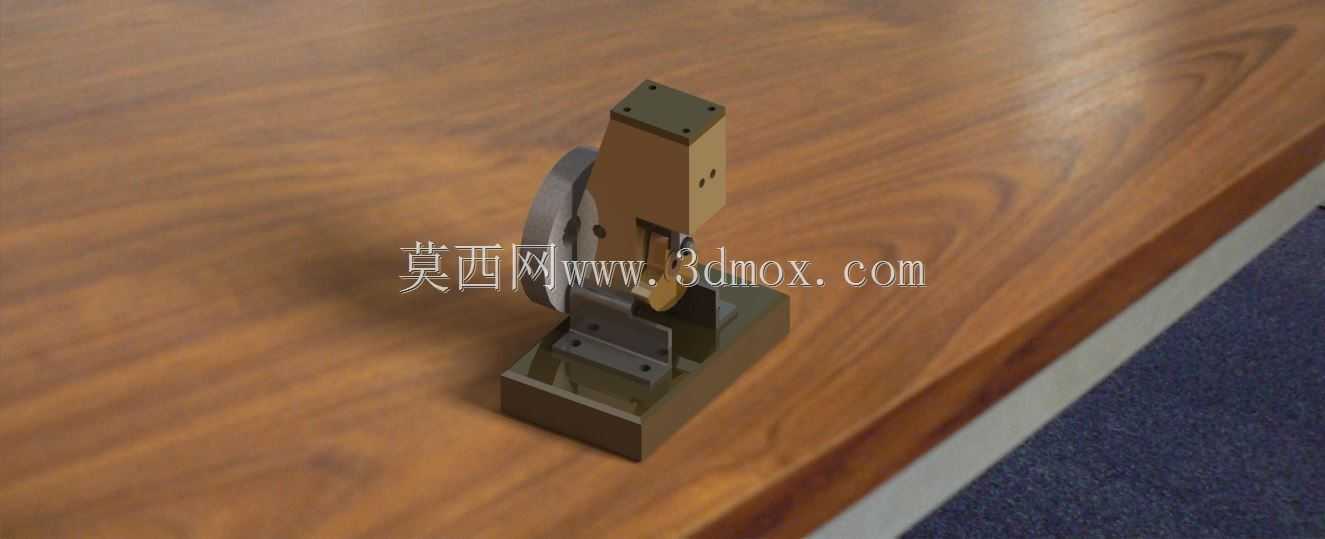

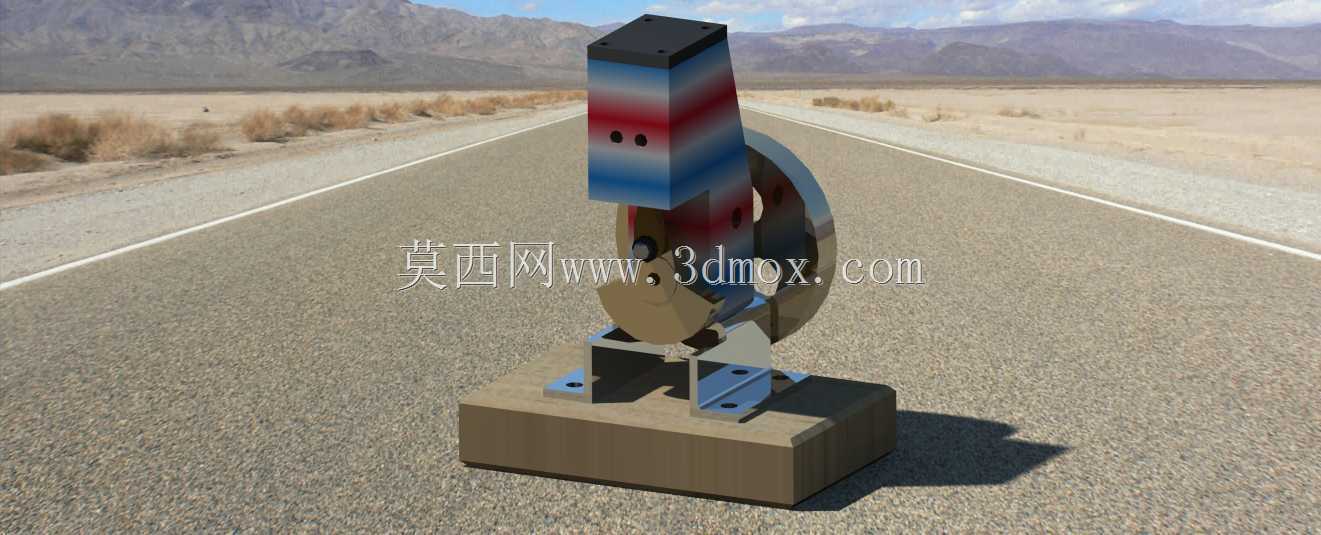

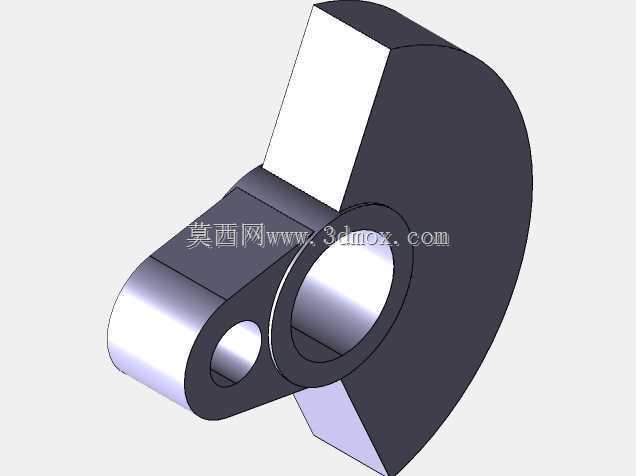

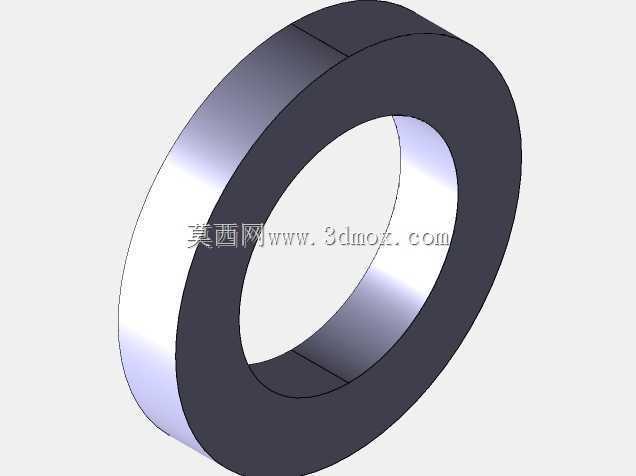

　　现场接气管时不需要额外加工转接螺纹。侧置的传动轮盘和输出轴之间采用平键连接，键槽的位置度公差严格控制，保证动力传递过程中不会出现偏心晃动，轮盘上预留的偏心销孔是用来连接外置连杆的，销孔的直径按照标准传动销的尺寸系列设计，和常见的小型压力机、间歇送料机构的连杆尺寸直接适配，不需要二次加工。整体结构的外形尺寸控制在紧凑区间，立式布局的优势是占用安装平面的面积更小，在设备内部空间局促的场景下，比如小型自动化工作站的内部框架里，能够节省横向安装空间，安装时的边界尺寸需要预留出侧面轮盘的转动空间，以及上下方的管路接线空间，轮盘转动的最大外径处距离主体腔体的间隙足够，不会出现转动过程中剐蹭腔体外壳的问题。设计过程中还考虑了不同工况的适配性，

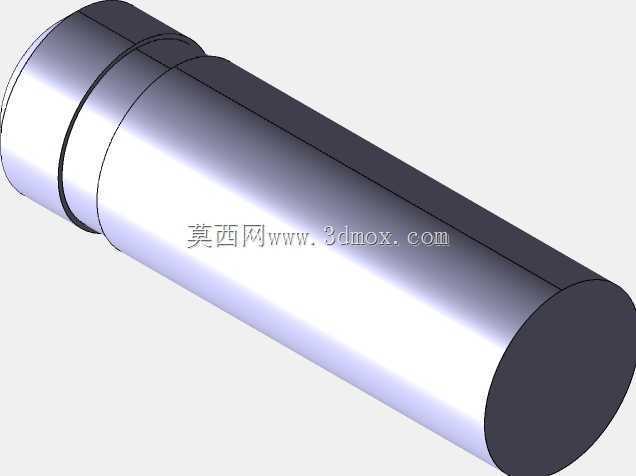

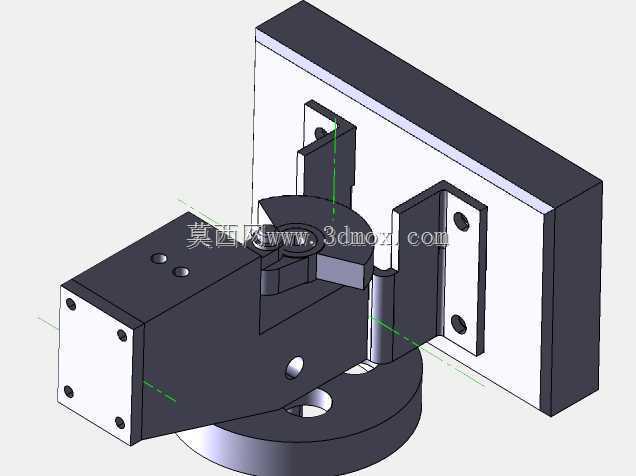

　　整体结构的安装面平面度要求控制在0.05mm以内，保证安装后输出轴的垂直度符合传动要求，避免长期运转出现轴封偏磨漏气的问题，所有棱角位置都做了工艺倒角，既避免加工过程中出现应力集中，也能防止安装调试时划伤操作人员。从结构受力的角度看，底部安装座的加强筋位置对应输出轴的受力方向，能够抵消传动过程中产生的倾覆力矩，保证长期带载运转时安装基准不会出现偏移，输出轴的伸出端长度按照常规联轴器的安装尺寸设计，既不会因为轴伸过短导致联轴器固定不牢，也不会因为轴伸过长出现悬臂受力过大导致的轴变形。
