铝合金防护栅栏栏板三维结构设计

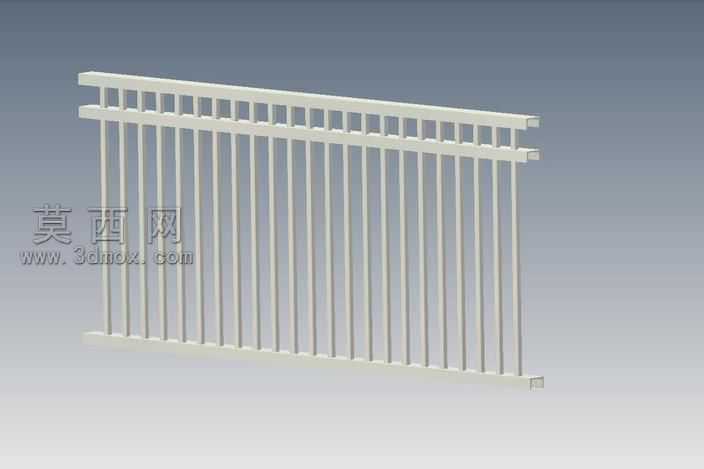

本作品为铝合金材质的栅栏栏板三维模型，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循铝合金护栏的实际生产加工逻辑，保证各部件尺寸参数符合民用建筑防护设施的通用规范。模型整体采用等距竖杆搭配上下双横杆的经典栅栏结构，上下横杆为带安装卡槽的异型铝型材结构，建模时通过草图拉伸、布尔运算精准还原型材的卡槽、加强筋细节，确保竖杆与横杆的装配间隙控制在合理公差范围内，还原实际生产中的插接装配逻辑。竖杆采用等截面矩形铝管造型，通过线性阵列命令完成等距排布，阵列间距严格参照住宅防护栏的安全间距要求，避免出现过大间隙带来的安全隐患，每根竖杆的端部都做了适配卡槽的收口处理，保证装配后无突出毛刺、结构贴合紧密。栏板端部预留了与立柱连接的安装固定位，建模时还原了安装孔位、定位卡扣的细节结构，可直接用于后续的装配模拟、工程图导出。材质渲染阶段，为模型赋予哑光银白色铝合金材质，调整材质的粗糙度、金属度参数，还原铝型材经阳极氧化处理后的真实质感，场景采用柔和的漫反射光照，避免过度反光遮挡结构细节，渲染视角选取斜45度等轴测视角，可同时展示栏板的正面排布结构、侧面型材截面造型以及端部的安装结构，清晰呈现各部件的连接关系。设计过程中充分考虑铝合金护栏的轻量化与结构强度平衡，横杆内部设置了隐藏式加强筋结构，在不增加整体壁厚的前提下提升横杆的抗弯折性能，竖杆采用空心矩形截面，在保证防护强度的同时降低整体重量，减少材料消耗与安装负重。模型各部件均为独立可编辑的参数化特征，可根据实际使用场景调整整体长宽尺寸、竖杆间距、型材壁厚等参数，适配不同的阳台、庭院、露台的防护安装需求，也可用于护栏产品的方案展示、生产下料参考、安装施工模拟等场景，完整还原了铝合金栅栏栏板从型材结构到装配细节的全部设计要素，无多余冗余特征，建模逻辑清晰，结构层级分明。
