XY160油冷却器精细三维结构设计

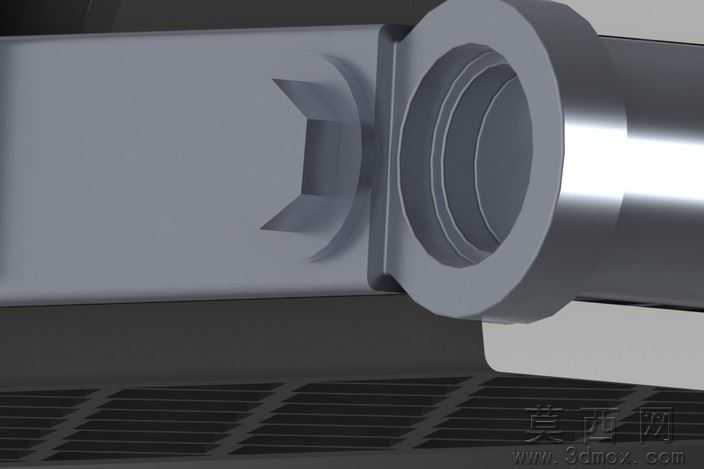

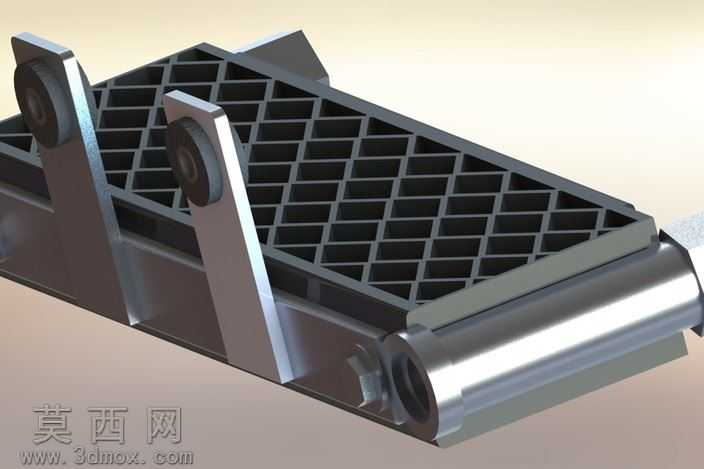

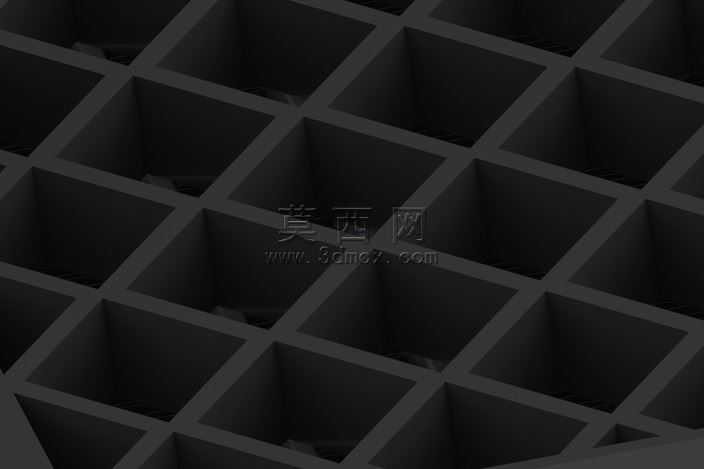

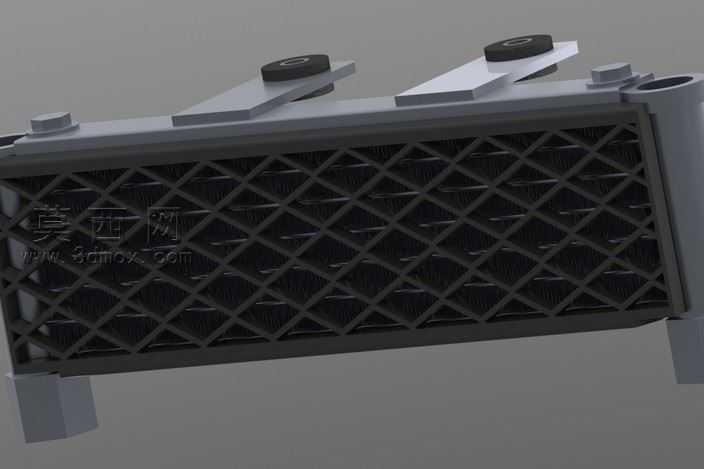

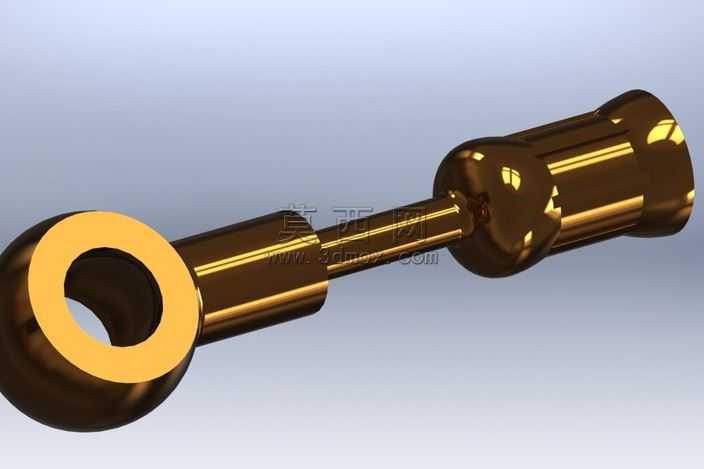

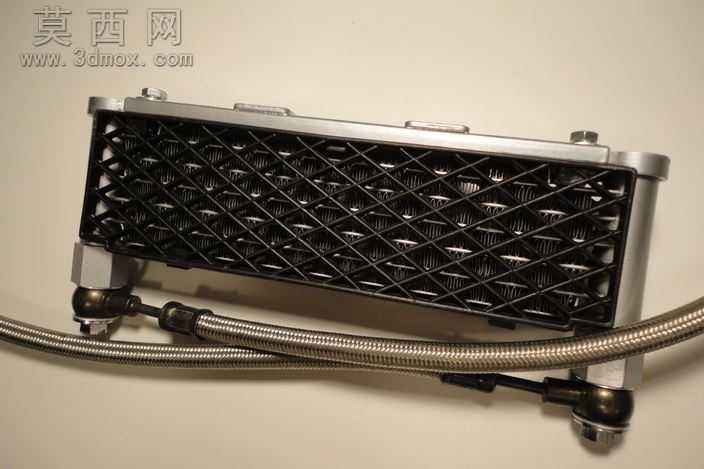

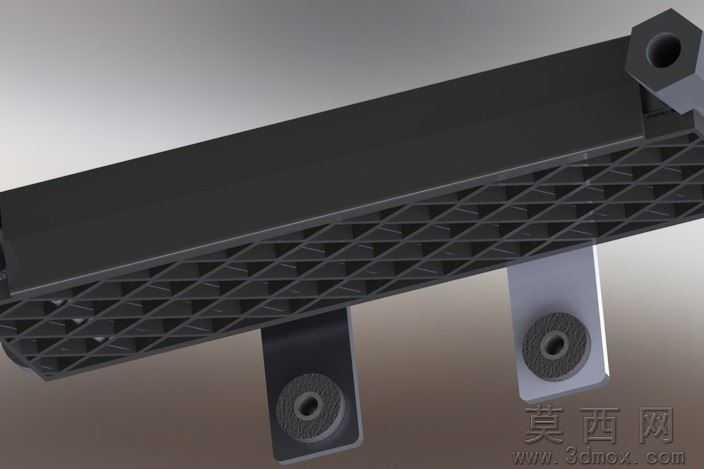

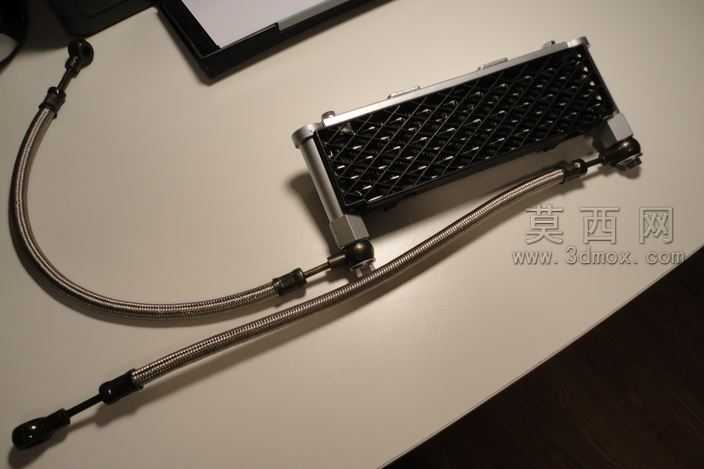

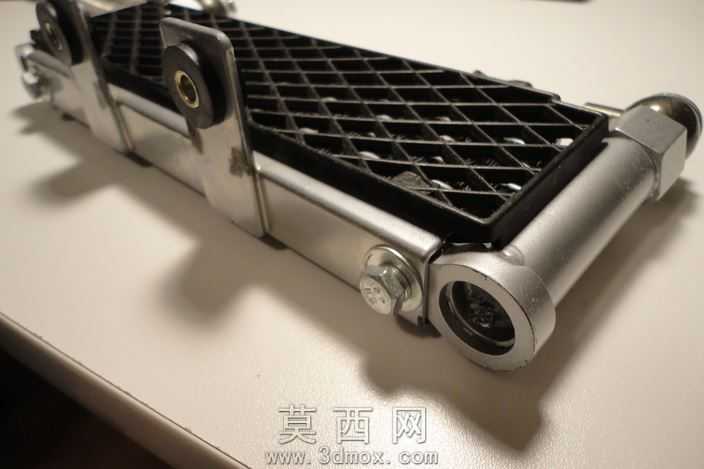

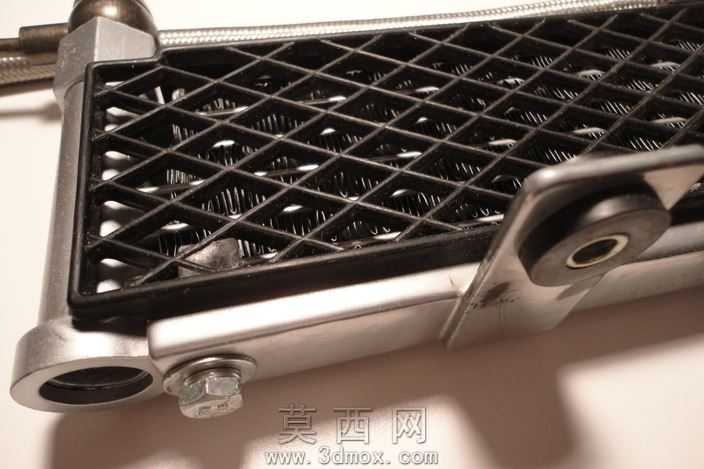

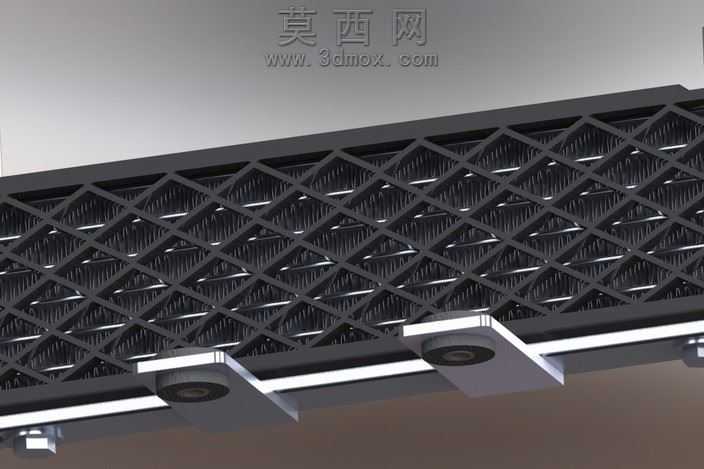

本作品为XY160油冷却器的三维参数化建模成果，建模过程严格遵循机械零部件设计的尺寸规范与装配逻辑，采用自底向上的建模思路完成整体结构搭建。首先对冷却器的核心散热主体进行建模，精准还原了菱形网格状的散热芯体结构，每一处网格筋条的厚度、倾斜角度、排布间距都经过反复校核，确保与实际工业产品的散热结构特征完全匹配，芯体部分的建模通过阵列、布尔运算等特征操作实现，既保证了结构的规整性，也为后续的结构仿真预留了参数调整空间。在外部壳体与安装结构的建模环节，对顶部的两个安装固定座、侧边的连接法兰、端部的油液接口都进行了精细化还原，固定座上的螺栓孔位、压装的密封垫片结构、接口处的螺纹特征都逐一呈现，安装支架的折弯角度、加强筋的位置与厚度都按照实际冲压件的成型特征进行构建，还原了金属冲压件的结构细节。材质与渲染环节，针对不同部件的材质特性进行了区分设置：散热芯体采用哑光黑色金属材质，模拟散热铝片经氧化发黑处理后的表面质感，调整了材质的粗糙度与反射参数，还原散热片表面细微的颗粒质感；外部壳体与安装支架采用银灰色金属烤漆材质，模拟冷轧钢板喷涂后的表面效果，对边角处的轻微倒角做了高光处理，还原金属漆面的细腻光泽；密封垫片采用黑色橡胶材质，设置了较低的硬度参数与哑光漫反射属性，还原橡胶件的软质视觉特征。整体渲染采用工业产品展示常用的三点布光方案，主光源从侧上方投射，突出散热网格的立体层次感，辅助光源补全暗部细节，避免结构阴影过深遮挡细节，环境光采用柔和的冷色调，凸显金属部件的工业质感。结构设计上充分考虑了油冷却器的实际功能逻辑，内部的油物流道、外部的散热风道都做了结构预留，各部件之间的装配间隙、配合公差都按照机械装配要求进行设置，固定螺栓与安装孔的配合、端盖与壳体的密封面贴合都完全符合实际装配关系，整体模型无破面、无重叠特征，所有特征参数均可编辑，可直接用于装配验证、散热仿真分析、产品展示等场景，模型细节丰富，结构严谨，完整还原了油冷却器作为引擎配套散热部件的全部结构特征。
