接触式自动锁定弹簧锁连接结构设计

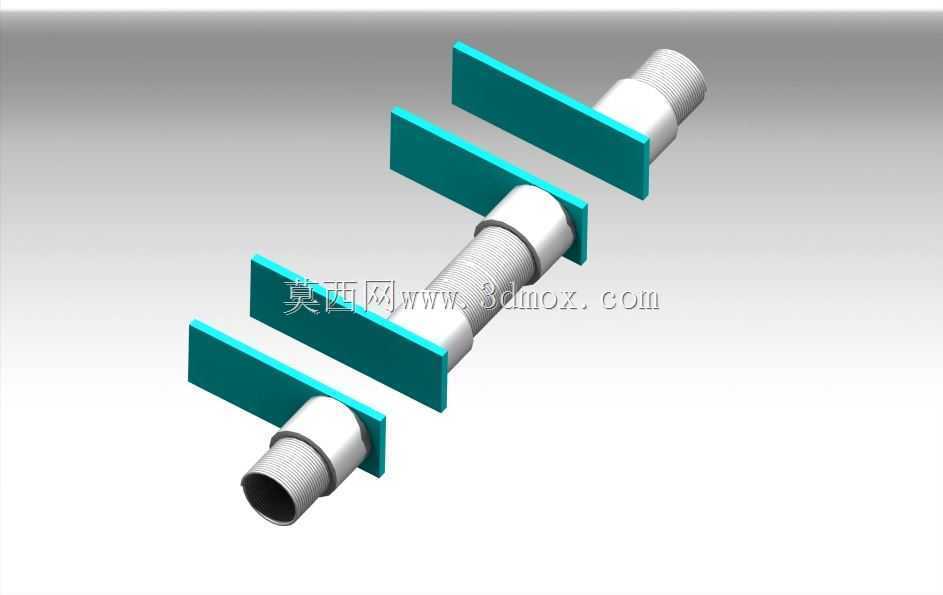

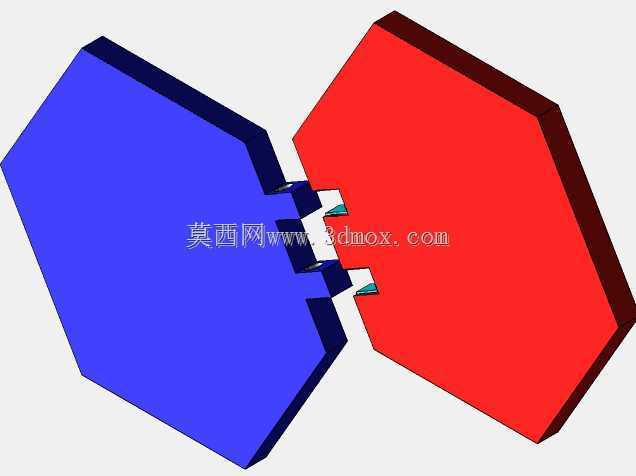

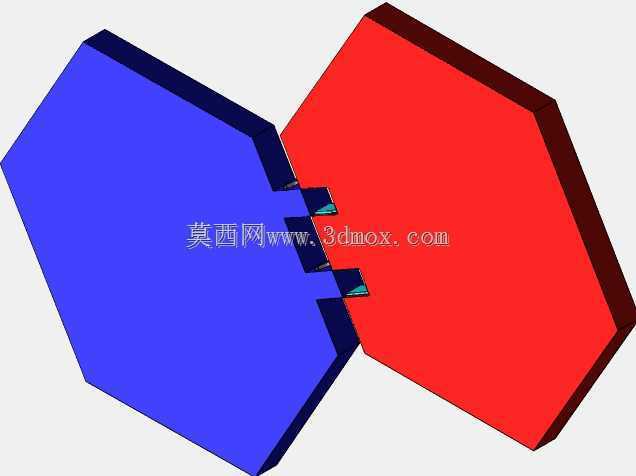

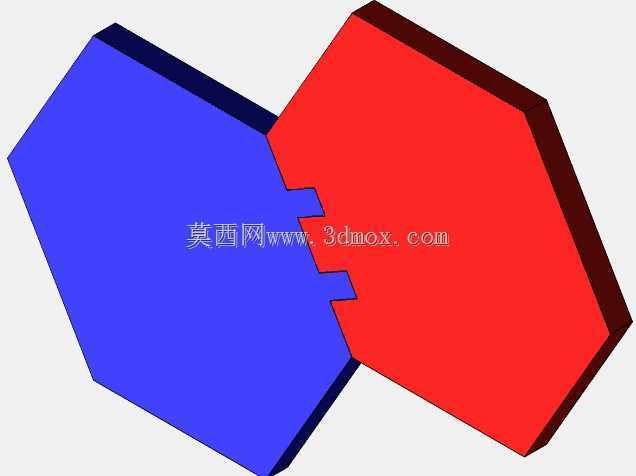

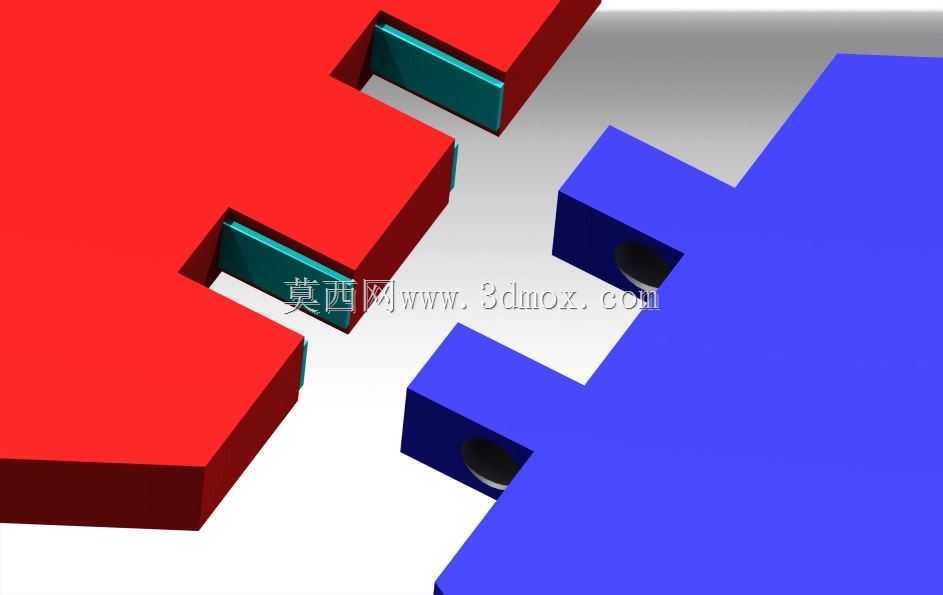

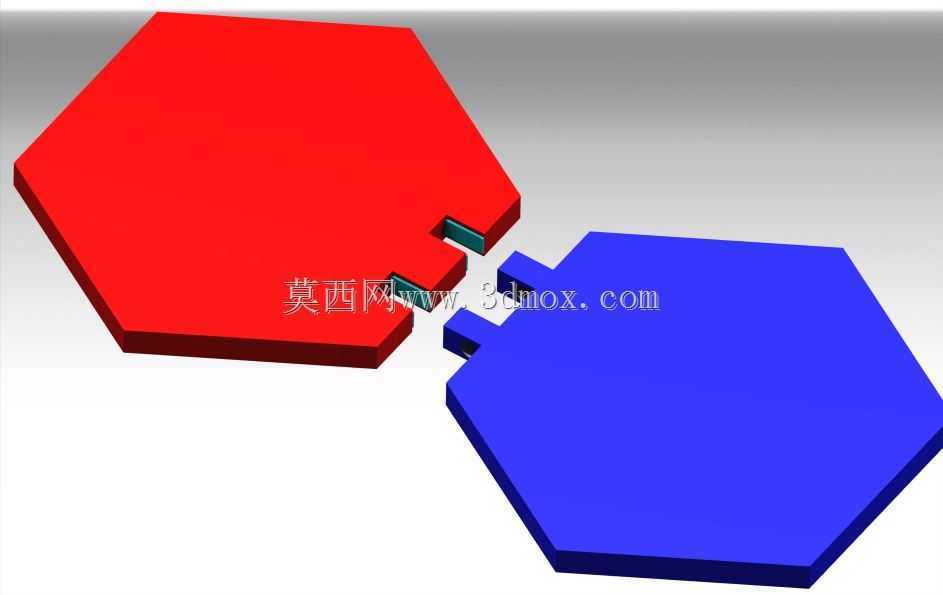

　　在工业设备的快拆连接、工装夹具的快速定位、模块化组装结构的对接场景中，传统的螺栓连接、卡扣连接往往需要额外的操作步骤完成锁止，部分卡扣结构在长期振动工况下还容易出现松脱失效的问题，而这款接触触发式自动锁定弹簧锁结构，正是针对这类高频拆装、需要可靠锁止的连接场景开发的结构方案。从实际使用逻辑来看，该锁具不需要额外的锁止操作动作，当两个对接构件沿对接方向推进到设定位置时，锁体内部的弹簧驱动锁止销自动弹出卡入对接件的锁止槽内，整个锁止过程在构件接触到位的瞬间自动完成，不需要操作人员额外执行扳动、按压锁扣的动作，能够大幅提升模块化组装的作业效率，尤其适合在自动化生产线的工装快换、设备检修门的快速闭合、物流载具的拼接定位这类需要频繁拆装、

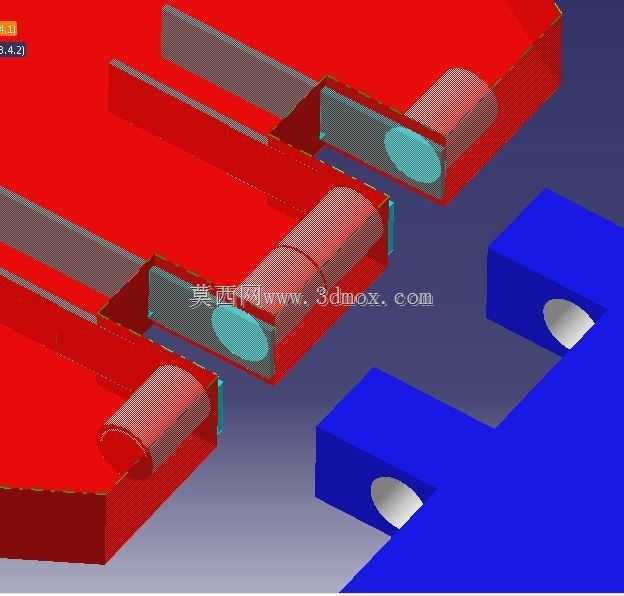

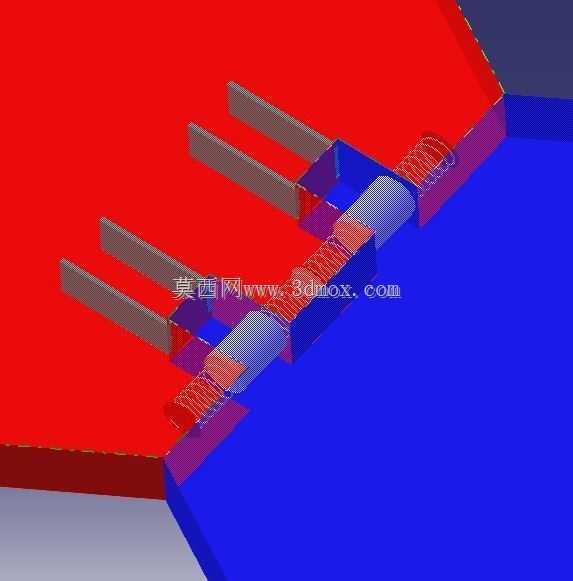

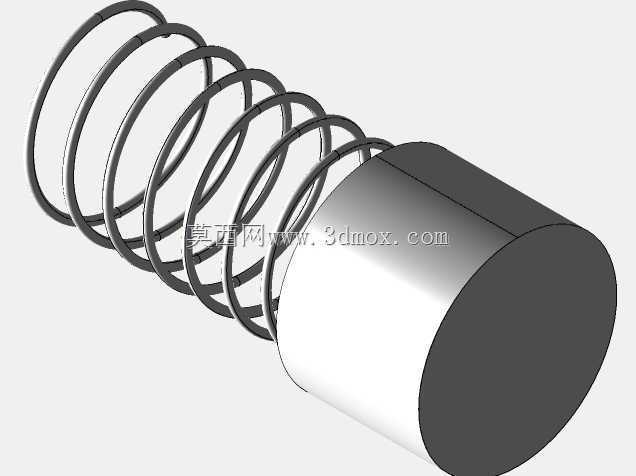

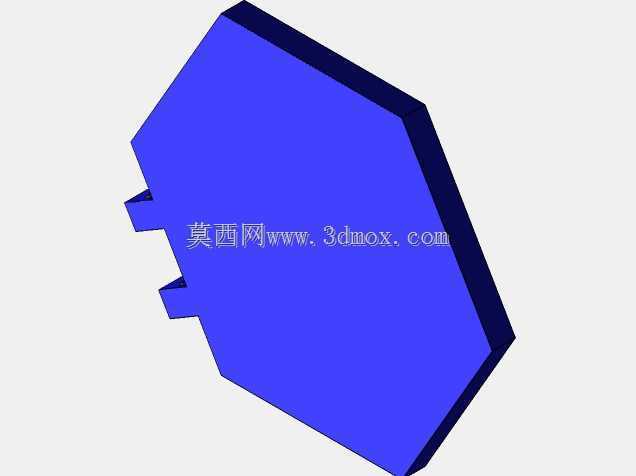

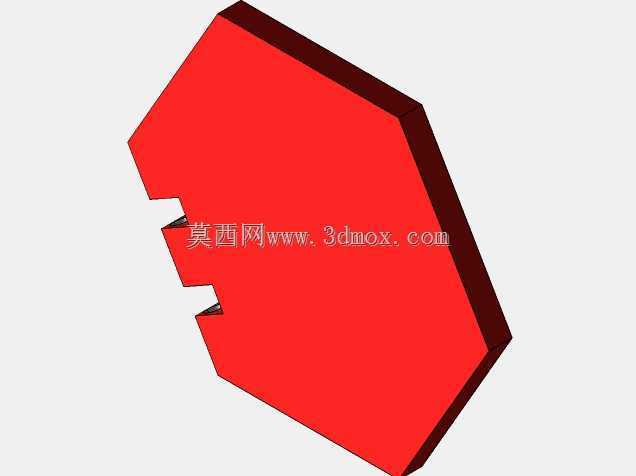

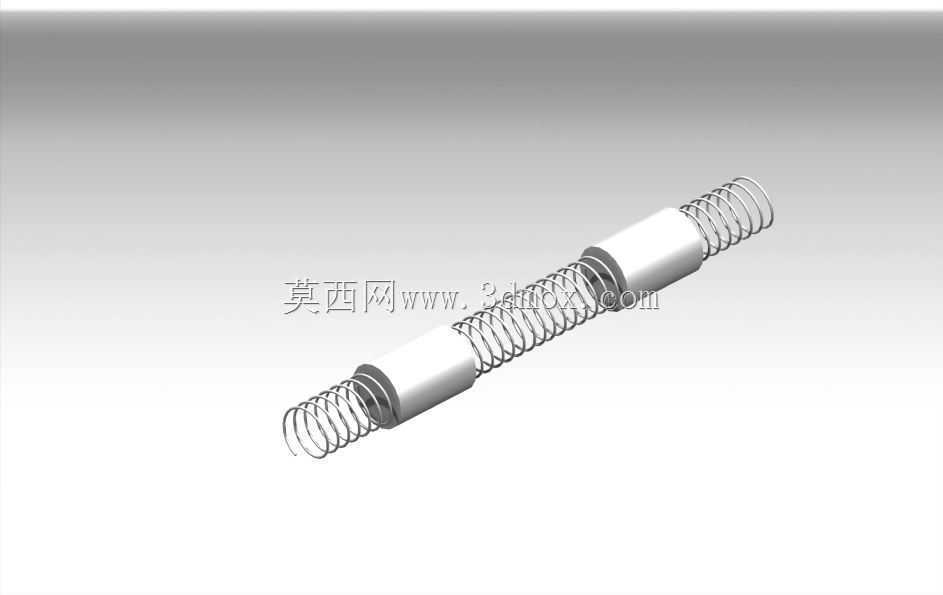

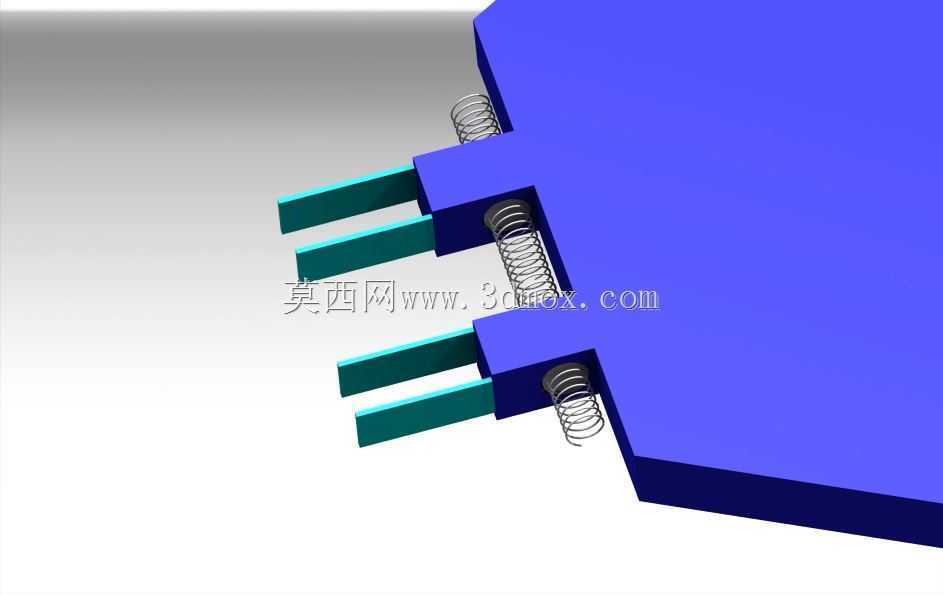

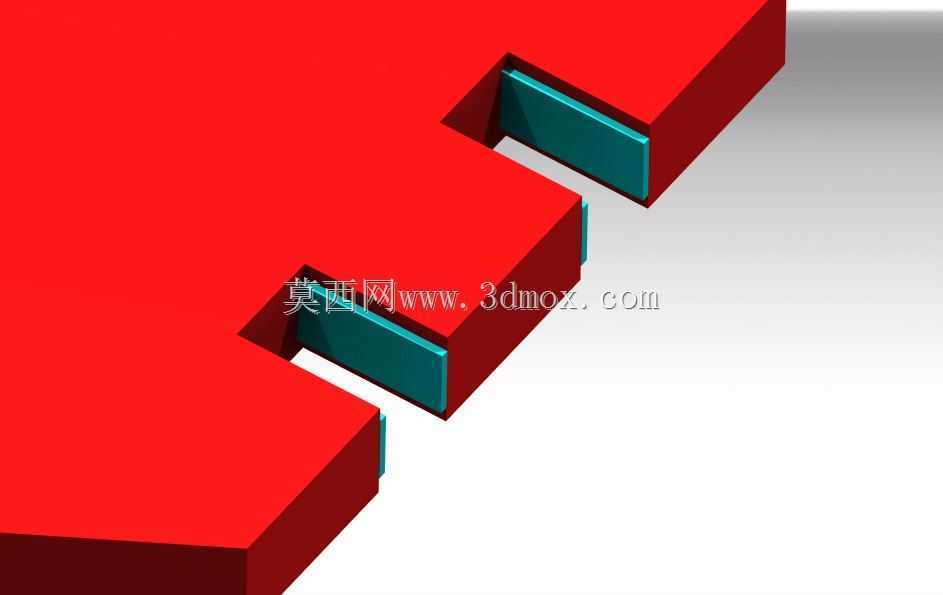

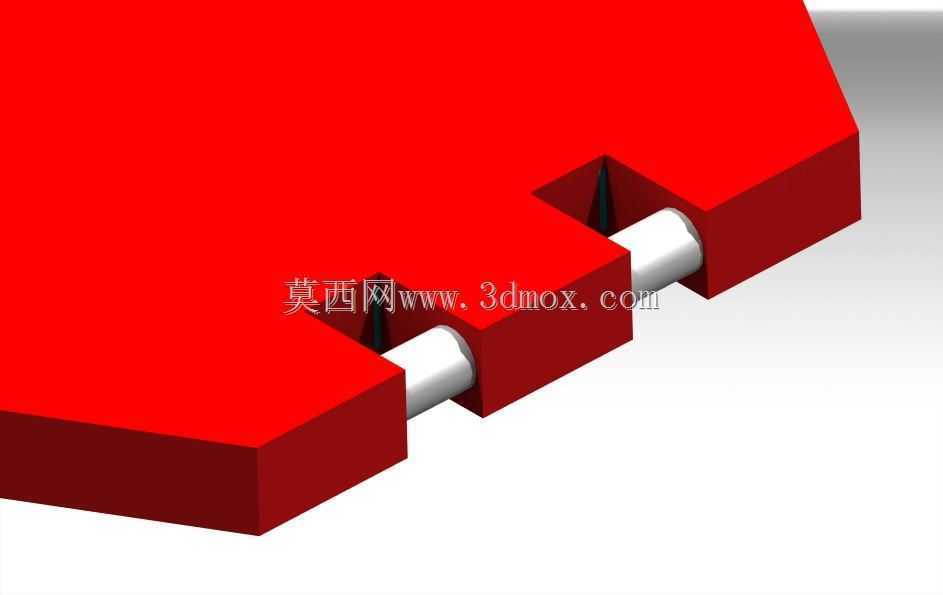

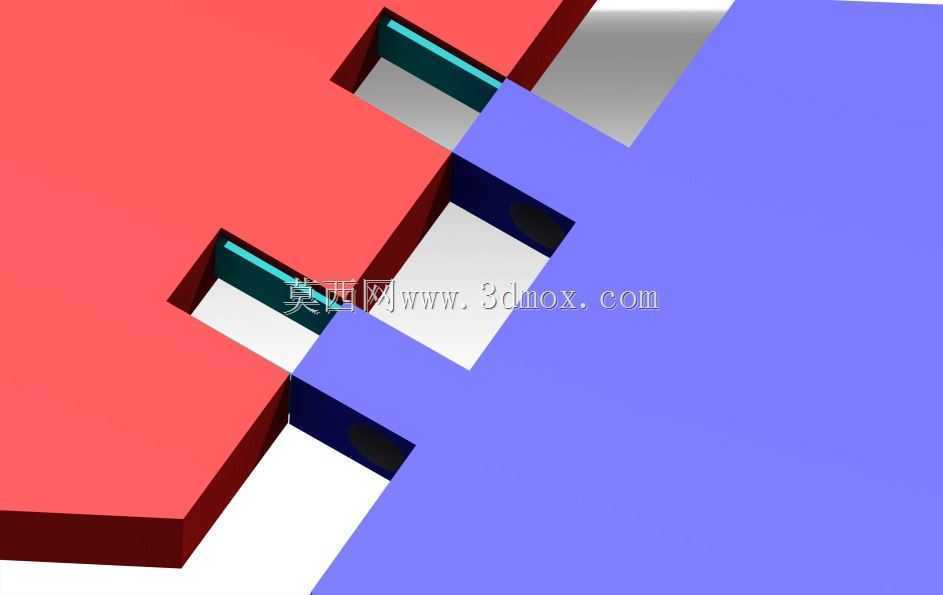

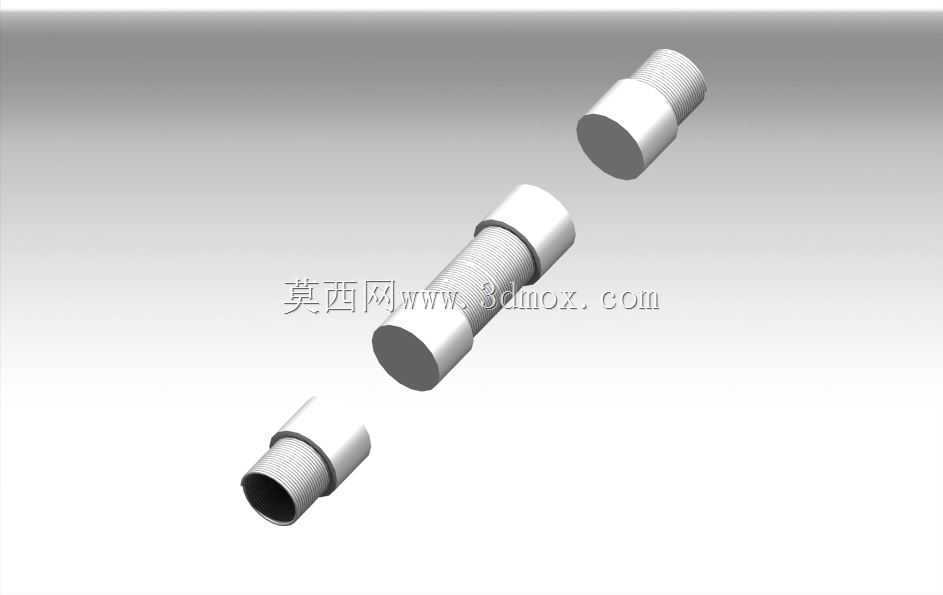

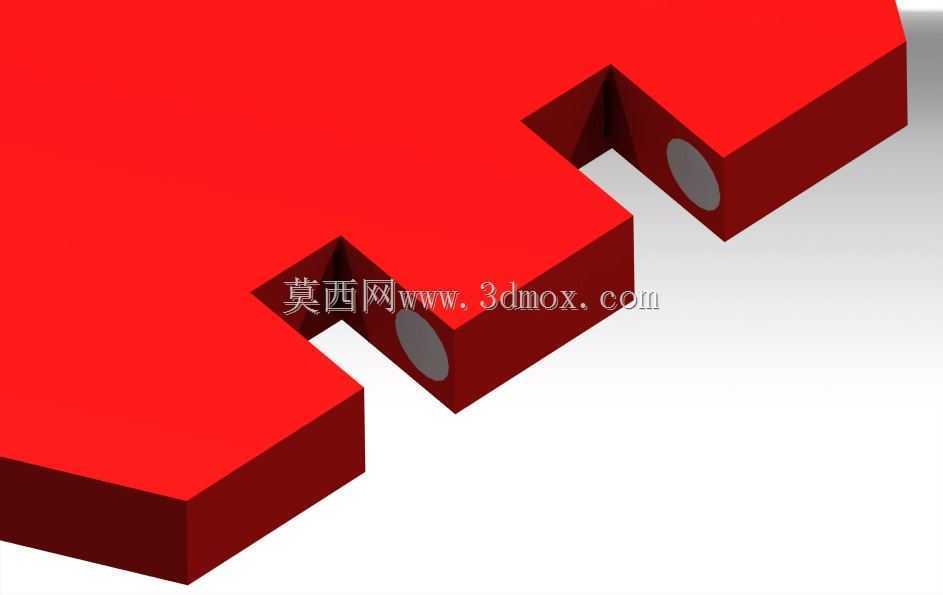

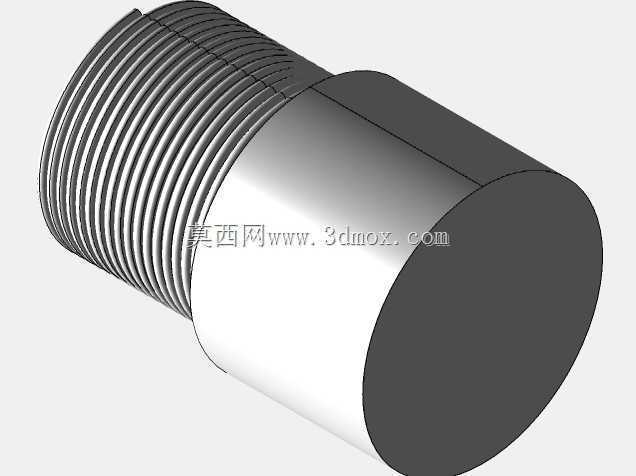

　　对操作便捷性有较高要求的场景中使用。从结构设计的思路来看，整个锁体采用集成化的内嵌式布局，锁芯、弹簧、锁止销全部集成在公端对接构件内部，不需要在构件外部额外突出锁具结构，能够避免外接锁具带来的磕碰、勾挂风险，同时对接的母端构件只需要加工对应尺寸的锁止卡槽即可，不需要额外加装复杂的配合零件，大幅降低了配对构件的加工难度。锁体内部的弹簧采用等节距圆柱压缩弹簧设计，弹簧的预紧力经过匹配计算，既能够保证锁止销在到位后有足够的锁止力抵抗横向、纵向的外载拉扯，避免锁止失效，也不会因为弹簧力过大导致对接过程中阻力过高，出现对接卡滞的问题。锁止销的头部采用圆弧导向结构，在对接过程中，母端构件的对接面会顺着圆弧面将锁止销压回锁体内部，

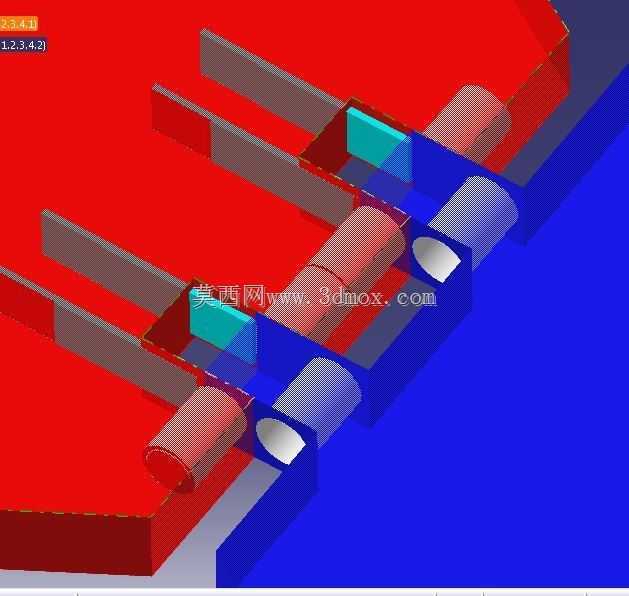

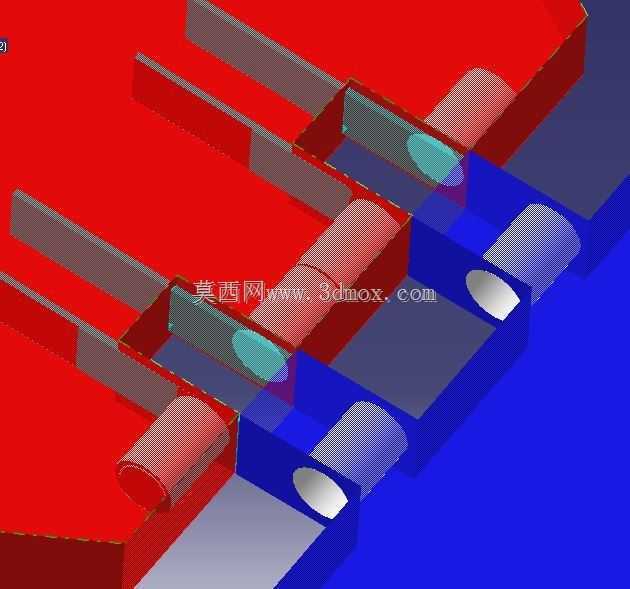

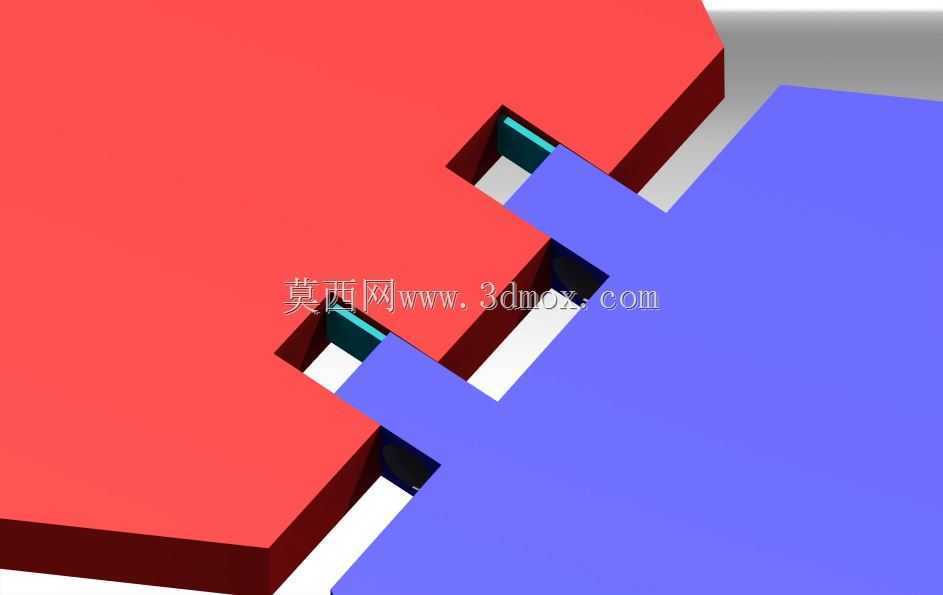

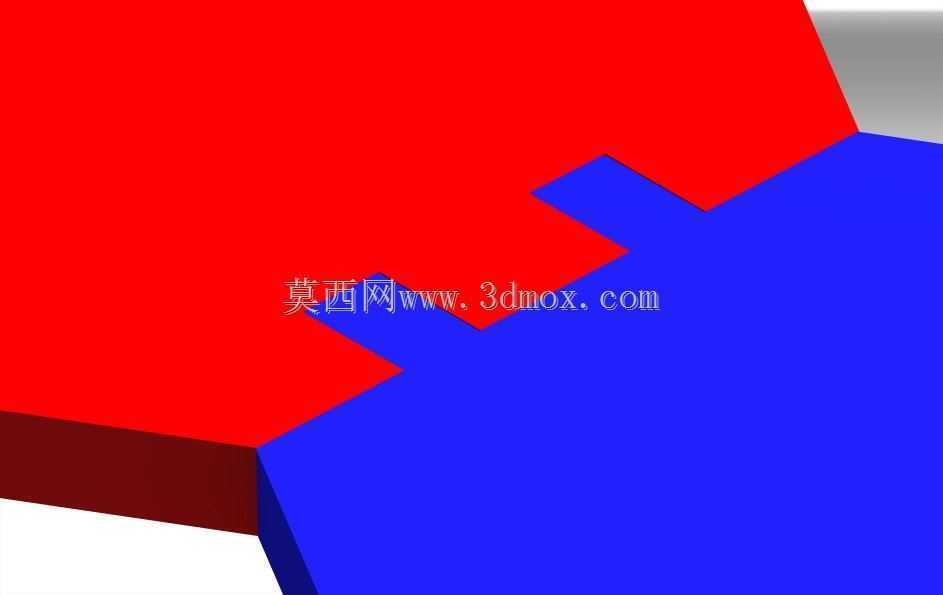

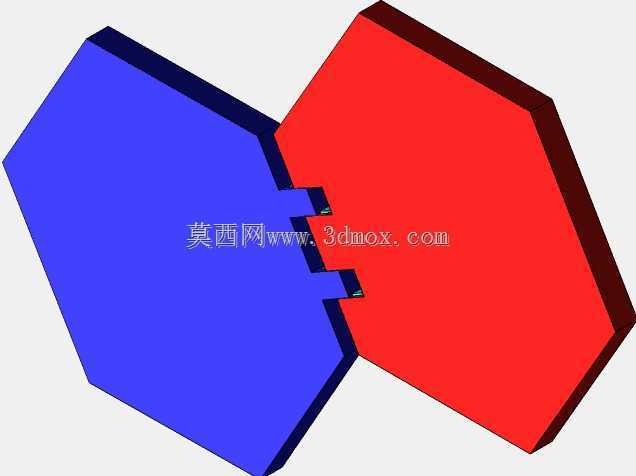

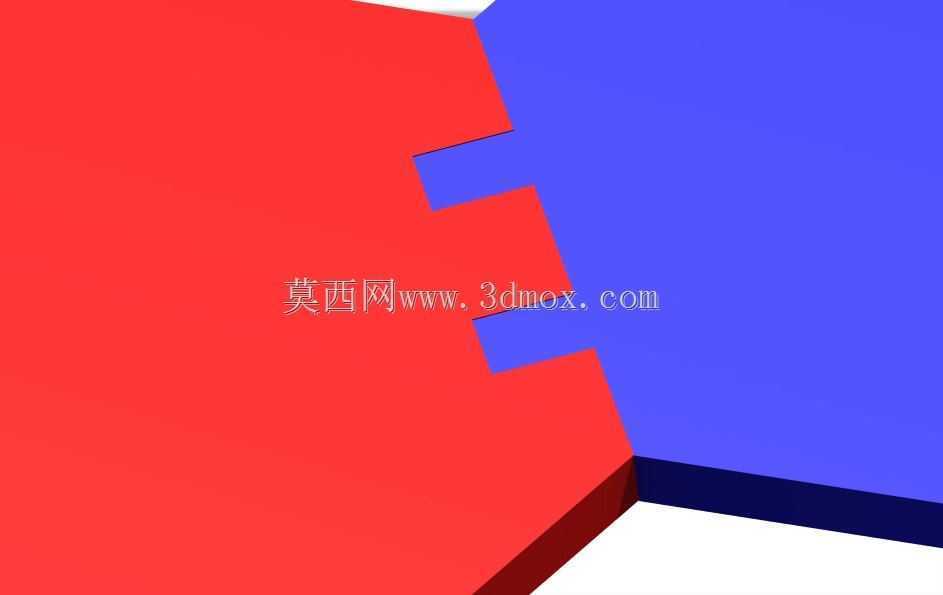

　　直到对接到位后锁止销在弹簧力作用下自动弹出卡入卡槽，整个过程没有生硬的卡滞点，对接动作顺滑无卡顿。从安装边界与尺寸适配来看，该锁体采用嵌入式安装方式，安装槽的尺寸与锁体的外形做了公差匹配，安装时只需要将锁体嵌入公端构件预先加工好的安装槽内，通过侧边的两个固定销完成定位即可，不需要复杂的固定结构，安装槽的深度与锁体的厚度保持一致，安装完成后锁体表面与构件表面齐平，不会突出构件表面影响整体的外形平整度。锁体的整体宽度适配常规的角接连接构件的型材壁厚，不需要对原有型材构件做额外的加厚处理就可以完成安装，适配常见的工业铝型材、钣金构件的角部对接场景，在角接连接的场景下，锁体的受力方向与角接构件的拉扯方向垂直，锁止销的剪切受力面经过强化处理，

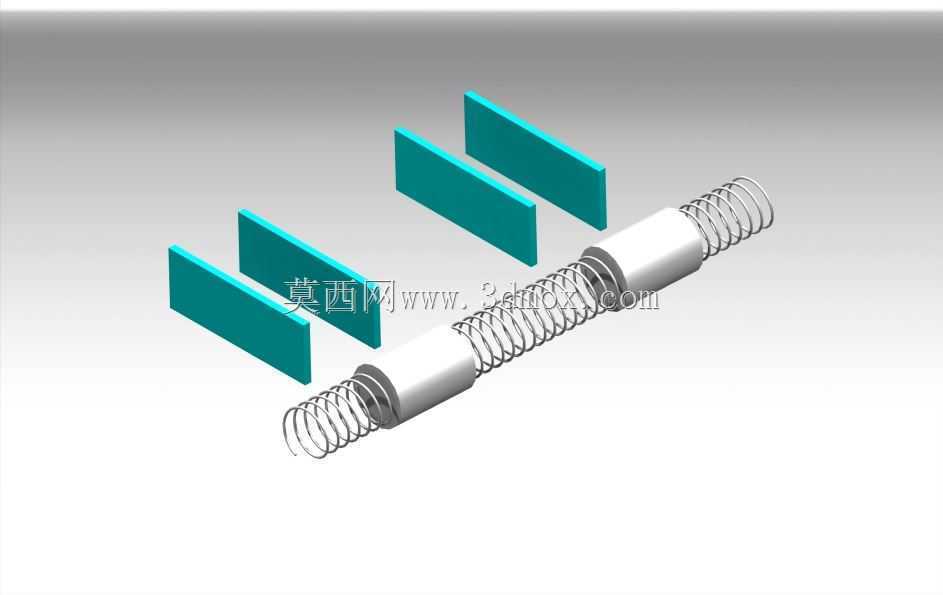

　　能够承受长期的交变载荷作用，不会因为频繁的锁止、解锁动作出现锁止销磨损、变形的问题。从实际使用的可靠性角度来看，整个锁体的内部结构没有复杂的传动零件，所有运动部件只有锁止销与复位弹簧，零件数量少，故障点极低，在长期使用过程中只需要定期在锁止销的滑动面涂抹少量润滑脂即可完成维护，不需要复杂的保养流程。解锁时只需要从构件侧边的解锁孔按压锁止销的尾部，就可以将锁止销压回锁体内部，此时就可以将两个对接构件分离，解锁操作简单，不需要额外的专用工具，徒手就可以完成解锁动作，适合现场无工具的快速拆装场景。在振动工况的适配性上，锁止销卡入卡槽后，弹簧会持续给锁止销施加向外的顶紧力，即使设备运行过程中产生持续的振动，锁止销也不会因为振动出现回缩松脱的问题，相比传统的卡扣结构，这种弹簧持续顶紧的锁止方式抗振性能更强，能够在有持续振动的设备上长期稳定工作，不会出现运行过程中连接松脱的安全隐患。在结构的细节设计上，锁体的外壳采用一体化铣削加工成型，外壳的拼接缝隙控制在极小的公差范围内，能够有效阻挡外界的灰尘、碎屑进入锁体内部，避免碎屑卡滞锁止销的滑动，适合在有粉尘、切削碎屑的加工车间场景中使用，不会因为外界杂物进入导致锁具失效。锁止销与锁体内部的滑动孔采用间隙配合，配合间隙经过精准控制，既能够保证锁止销滑动顺畅，也不会因为间隙过大导致锁止销出现晃动，影响锁止的定位精度。
