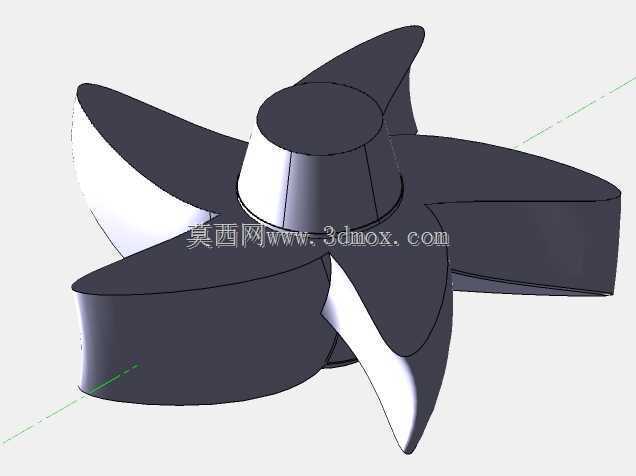

多弧面扭曲叶片轴流散热风轮结构

　　在电力设备舱体散热、工业机柜通风、小型动力装置冷却这类场景里，轴流风轮的气动表现直接决定整套散热系统的效率冗余，这款采用多面连接建模完成的弧形叶片风轮，正是针对中低静压、大流量通风需求设计的核心动部件。不同于常规直板叶片或者等曲率弧面叶片的设计，这款风轮的每一片叶片都采用了变曲率扭曲弧面构型，从叶根位置到叶尖位置，叶片的弦长、安装倾角、弧面弯曲半径都做了连续过渡处理，叶根区域和中心轮毂做了顺滑的曲面衔接，没有直角转折或者突变的截面，既能够降低风轮高速旋转时叶根位置的应力集中，也能减少气流在叶根区域的涡流损耗。从安装边界来看，中心轮毂采用了带锥度的筒状结构，轮毂上端面为封闭平面，下端预留了和电机输出轴配合的安装空腔，

　　安装时可以直接套在适配规格的电机轴上，通过侧面的顶丝或者端面的连接孔完成周向固定，不需要额外设计转接法兰，轮毂的外径尺寸控制在合理区间，既保证了和叶片连接的结构强度，也不会因为轮毂占比过大压缩有效过流面积。叶片的数量设置为六片，沿轮毂周向均匀分布，相邻叶片之间的流道宽度从叶根到叶尖逐步扩大，这种流道设计能够让气流在沿叶片轴向流动的过程中保持更稳定的流态，减少气流分离带来的气动噪声，同时在相同转速下能够输出更平稳的风压，避免因为叶片数量过少导致的出风脉动问题。在实际设备适配中，这类弧形叶片风轮常被用在电力变压器的舱体强迫通风回路里，搭配防护网罩和导风圈使用，导风圈的内径只需要比风轮的叶尖回转直径大2到3毫米即可，

　　过小的间隙会增加叶尖和导风圈之间的剐蹭风险，过大的间隙则会产生叶尖泄漏涡流，降低风轮的实际送风效率。设计过程中采用多面连接的建模逻辑，本质是为了精准还原叶片不同截面的型线变化，每一段曲面都通过相邻截面的轮廓线做顺滑搭接，避免出现曲面褶皱或者曲率突变的问题，这种建模方式输出的曲面数据可以直接导入后续的流体仿真模块，计算不同转速下的风量、风压、噪声参数，也能直接对接数控加工或者3D打印的工艺路径，不需要额外做曲面修补。从结构强度角度考量，叶片的厚度从叶根到叶尖做了渐变减薄处理，叶根位置的厚度最大，能够承受旋转时的离心力载荷，叶尖位置厚度最薄，能够降低风轮整体的转动惯量，减少电机启动时的负载冲击，叶片前缘做了小圆弧倒角处理，

　　能够降低气流切割时的摩擦噪声，叶片尾缘则做了轻微的收窄处理，能够减少尾迹涡流的影响。在实际选型匹配时，需要注意风轮的旋转方向和叶片弧面的朝向匹配，顺时针旋转和逆时针旋转的风轮叶片弧面朝向完全相反，如果装反会导致送风方向反向，同时风量会下降40%以上，无法满足散热需求。这类风轮的工作转速通常适配中低速电机，过高的转速会导致叶片表面的气流流速超过临界值，产生明显的气动啸叫，同时也会提升叶片的应力水平，缩短使用寿命。在安装时，风轮的轴向位置需要和导风圈的轴向中点对齐，偏置量过大也会导致出风效率下降，同时增加风轮的轴向不平衡量，带来额外的振动问题。和常规的直板叶片风轮相比，这种弧形扭曲叶片的风轮在相同转速、相同直径的条件下，风量能够提升15%左右，同风量下的噪声能够降低3到5分贝，非常适合对噪声控制有要求、同时需要稳定散热风量的电力设备、工业电子机柜、小型通风设备场景使用。建模过程中对每一片叶片的周向位置精度都做了约束，相邻叶片的夹角误差控制在极小范围内，能够保证风轮的动平衡性能，减少高速旋转时的振动传递，降低配套电机的轴承负载。
