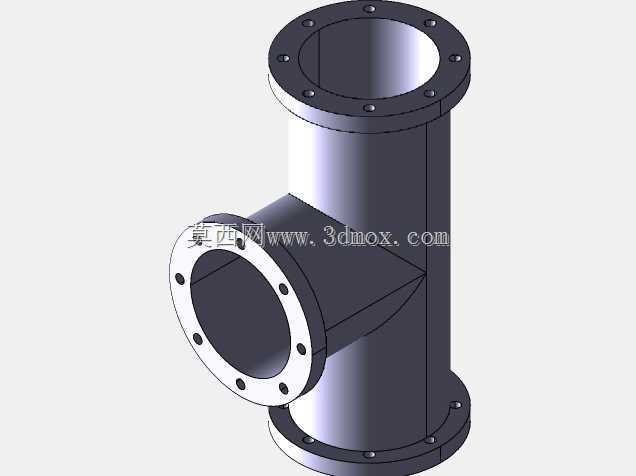

小口径法兰式钢制三通T型管路接头

　　在工业流体输送系统的管路布设作业中，三通类接头是实现管路分流、合流功能的核心基础部件，这款小直径T型接头的公称通径为70mm，整体采用钢制材料加工成型，适配中小流量的流体输送工况，在电力辅机管路、小型化工工艺管线、给排水支管布设、压缩空气分支管路等场景中都有广泛应用。不同于焊接式三通需要现场施焊的作业要求，这款接头三个连接端均采用法兰式连接结构，每个法兰端面均匀分布螺栓孔，安装时只需匹配对应通径的配对法兰，穿入螺栓紧固密封垫即可完成管路对接，大幅降低现场安装的作业强度，也便于后期管路检修时的拆卸更换，避免焊接作业带来的焊口锈蚀、应力集中等长期隐患。从结构设计逻辑来看，这款接头采用等径正交的T型结构，

　　垂直主管与水平支管的内腔流道做了圆弧过渡处理，没有直角突变的流道死角，既可以降低流体流经接头时的局部阻力损失，减少输送过程中的能耗，也能避免流体携带的固体杂质在转角处淤积，降低管路堵塞的风险，尤其适配带有少量固体颗粒的流体输送场景。接头的三个法兰端面均设计了凸台密封面，安装时搭配对应压力等级的密封垫片，能够保证连接部位的密封可靠性，避免流体渗漏问题。在外形尺寸与安装边界方面，这款接头的主管上下法兰端面间距、支管法兰端面到主管轴线的距离，都按照通用管路配件的安装尺寸规范设计，法兰螺栓孔的分布圆直径、螺栓孔数量与孔径均匹配DN70通径的标准法兰参数，现场安装时不需要额外做适配加工，能够直接替换同规格的现有三通接头，

　　降低管路改造的适配成本。接头的管壁厚度经过强度校核，能够满足常规中低压管路的承压要求，钢制本体经过表面防锈处理，能够适应常规工业环境下的防腐蚀要求，延长部件的实际使用寿命。在三维建模过程中，这款模型完整还原了接头的所有结构细节，包括法兰端面的螺栓孔位置、法兰与筒体的焊接过渡结构、内腔流道的过渡曲面，建模时严格按照实际加工尺寸进行参数化绘制，所有配合面的尺寸公差都参考实际机加工的精度要求设置，既可以用于管路系统的三维布局设计，完成管路干涉检查、安装空间校核的工作，也可以用于接头加工前的工艺模拟，验证加工工序的合理性，还能作为教学案例帮助初学者掌握法兰类管件的建模逻辑，理解正交三通的结构设计要点。在实际选型应用中，

　　这款接头适配的管路公称压力范围覆盖常规工业管路的常用压力等级，安装时需要注意法兰对接面的平行度偏差控制在允许范围内，螺栓紧固时采用对角分次紧固的方式，避免密封垫受力不均导致的渗漏问题，同时根据输送介质的特性选择适配材质的密封垫片，比如输水场景选用橡胶垫、输油场景选用耐油石棉垫、高温介质选用金属缠绕垫，进一步保证连接部位的密封可靠性。不同于大口径三通主要用于主干管路的大流量输送，这款70mm小直径T型接头更多用于分支管路、设备外接管路等中小流量的输送场景，整体结构紧凑，占用安装空间小，在布设空间受限的设备内部管路、车间架空分支管路等场景中具备更好的适配性，不需要预留过大的安装操作空间，能够有效提升管路布设的空间利用率。
