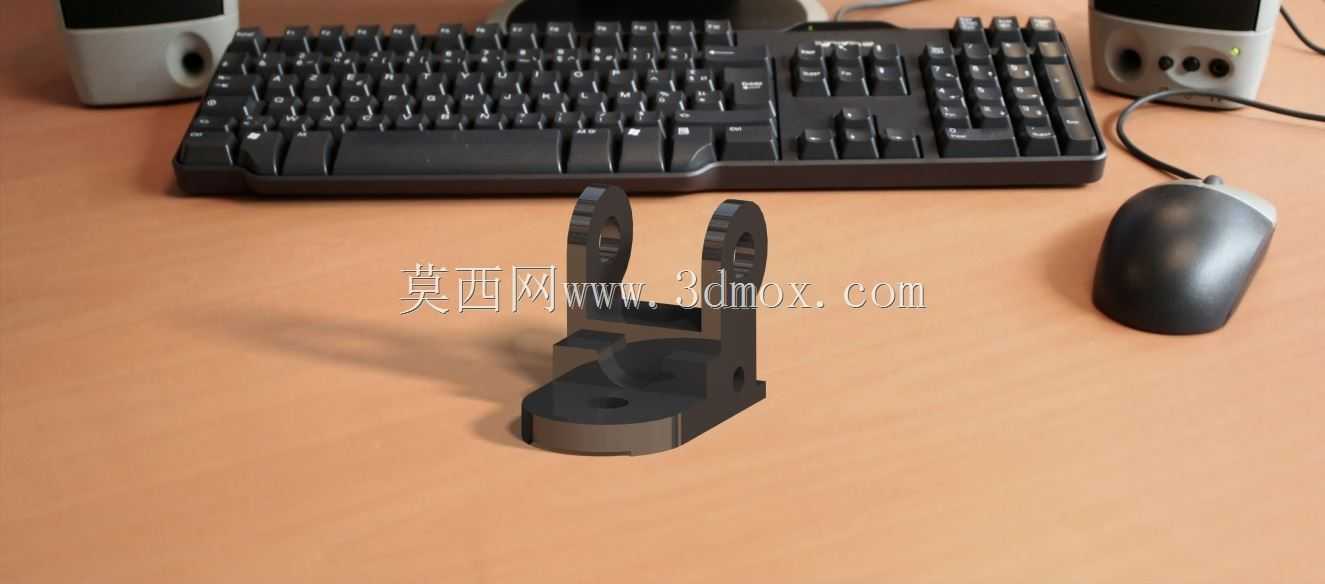

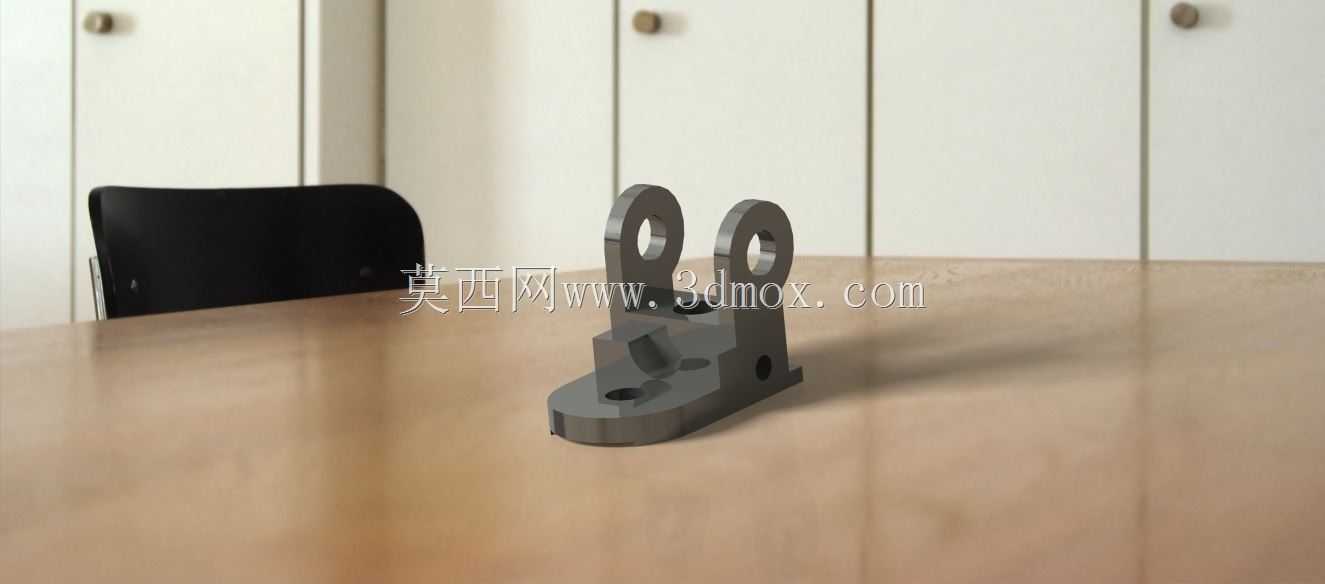

双立耳带底座安装式机械连接固定支座

　　这类双立耳带底座的固定支座，在工业装配场景里属于非常典型的铰接类支撑连接件，日常多应用在需要实现小角度摆动、销轴铰接的机构链路中，比如轻型自动化产线的摆臂支撑位、小型工装夹具的翻转连接端、户外小型设备的角度调节支架节点，甚至部分民用五金的活动连接部位都能见到同结构构件的身影。从实际功能来看，它的核心作用是通过底座完成与安装基面的刚性固定，再借助两个平行立耳上的同轴销孔，穿装销轴后与配套的活动构件形成铰接副，既可以为上部连接的部件提供稳定的支撑基准，又能允许被连接件绕销轴轴线完成设定角度范围内的转动，避免刚性连接带来的应力集中问题，在有小幅振动、角度微调需求的装配场景里，这类支座比一体式刚性固定座的适配性更强。

　　从设计思路上拆解这个构件，首先是底座部分的结构规划，底座采用带沉头孔的平板式结构，两个安装孔对称分布在底座平面两侧，沉头设计可以让紧固螺栓安装后头部完全埋入支座平面内，不会突出底座表面干涉其他部件的装配，底座底面做了平面度公差要求，保证安装时能与安装基面完全贴合，不会出现翘边导致的固定不稳。立耳部分的设计重点在于两个耳片的平行度控制，以及耳片上销孔的同轴度要求，两个立耳垂直于底座平面向上延伸，耳片内侧间距根据配套铰接件的厚度预留了合理的装配间隙，既不会因为间隙过大导致铰接时出现径向窜动，也不会因为间隙过小造成装配卡滞；销孔的内径公差按照基孔制间隙配合选取，保证销轴穿装后既能灵活转动，又不会出现过大的旷量。立耳与底座的连接部位做了圆弧过渡处理，避免直角连接处的应力集中，在承受径向载荷时可以分散应力，提升构件的整体抗疲劳强度，尤其是在频繁往复摆动的使用场景下，过渡圆弧的设计能大幅降低连接部位开裂的风险。

　　关于外形尺寸与安装边界，这类小型支座的整体高度通常控制在50mm以内，底座的安装孔中心距按照通用五金装配的常用规格设定，适配M4到M6规格的紧固螺栓，安装时只需要在安装基面按照孔位打好对应的螺纹孔或者穿装孔，就可以完成底座的固定；立耳上的销孔直径根据承载需求匹配对应规格的销轴，两个立耳的外侧间距小于底座的宽度，不会超出底座的安装边界，在紧凑的装配空间里也能顺利完成安装。实际建模过程中，这类构件需要重点关注几个公差配合的细节：一是销孔的同轴度，如果两个耳片的销孔不同轴，穿装销轴后会出现卡滞，甚至导致铰接部件转动不畅，长期使用还会出现销轴偏磨的问题；二是立耳与底座的垂直度，如果立耳存在倾斜，会导致铰接部件的转动平面出现偏移，影响整个机构的运动精度；三是底座安装孔的位置度，孔位偏差过大会导致安装时无法对准基面的螺纹孔，强行拧入螺栓会造成底座变形，影响固定强度。

　　从材质选型的角度，这类支座如果用于普通室内无腐蚀的场景，多采用45号钢加工后做发黑处理，兼顾强度与成本；如果用于户外或者有腐蚀的场景，则会选用304不锈钢材质，不需要额外做表面处理就能具备不错的防锈能力；部分对重量有要求的场景还会采用铝合金材质加工，通过硬质阳极氧化提升表面硬度，满足轻量化装配的需求。在实际选型应用时，需要根据铰接部件的载荷大小、摆动频率、使用环境来匹配对应材质和尺寸的支座，避免出现选型过小导致的构件变形断裂，或者选型过大造成的空间浪费与成本上升。这类构件虽然结构简单，但是在整个机构链路里属于基础支撑件，一旦失效会直接导致整个铰接机构无法正常工作，因此设计和建模过程中对细节公差的把控，直接影响到后续实际装配使用的可靠性。
