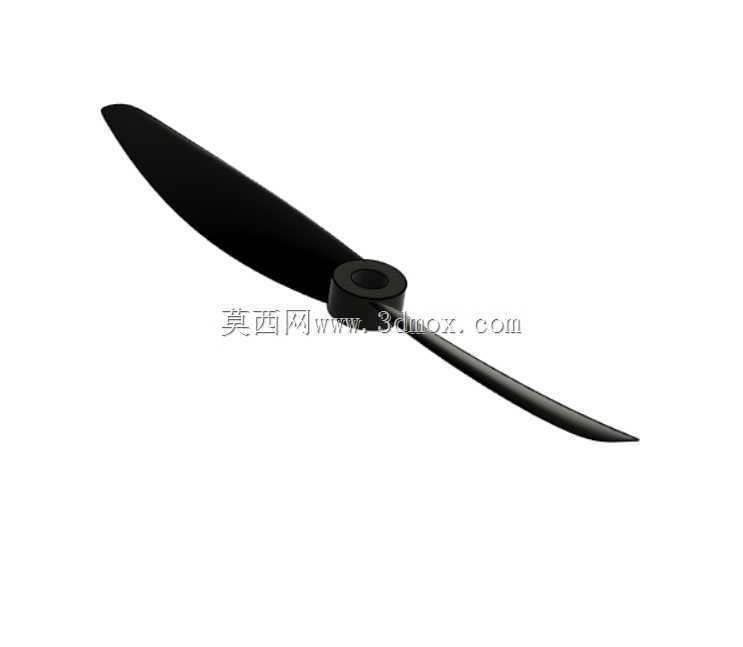

无人机用两叶螺旋桨结构设计

　　这款两叶螺旋桨主要面向小型多旋翼无人机、固定翼航模的动力输出场景，在低空航拍、小型植保作业、航模运动等领域承担核心的推力转换作用，将电机输出的旋转扭矩转化为空气轴向推力，为飞行器提供升力与前进动力。从实际使用场景来看，这类小尺寸螺旋桨适配KV值在1800-2600区间的外转子无刷电机，单桨最大静推力可覆盖0.8-1.5kg区间，能够匹配起飞重量在3kg以内的小型飞行器平台，在消费级航拍无人机、入门级FPV穿越机、教学用小型固定翼航模上都有广泛的适配空间。

　　从功能特性来看，桨叶采用高升阻比的翼型截面设计，从桨根到桨尖的弦长逐步收窄，扭转角沿展向呈非线性递减分布，能够在额定转速范围内有效降低翼尖涡流带来的能量损耗，同时兼顾低转速下的推力效率与高转速下的气动稳定性，避免大油门工况下出现桨叶颤振。桨叶表面做了流线型顺滑过渡处理，没有突兀的棱角结构，能够减少飞行过程中的空气摩擦阻力，降低动力系统的无效功耗，延长飞行器的续航时长。中心安装座采用带定位台阶的通孔设计，能够与电机输出轴的轴径精准匹配，安装时台阶面与电机端面紧密贴合，保证旋转过程中的同轴度，减少高速旋转时的动不平衡量，降低飞行过程中的机体震动。

　　设计过程中首先围绕适配电机的输出特性确定桨盘直径，结合目标飞行器的起飞重量、巡航速度需求反推单桨需要提供的额定推力，再根据推力需求确定桨叶的展弦比与翼型分布。桨根位置做了局部加厚处理，提升与中心安装座连接位置的结构强度，能够承受电机急加速、急减速时的瞬时扭矩冲击，避免高速旋转过程中出现桨根断裂的风险。桨叶前缘做了小角度钝化处理，在轻微磕碰时不容易出现缺口，提升日常使用的耐用性，同时不会对气动效率产生明显影响。

　　安装边界方面，中心安装孔的公差控制在H7级别，能够适配市面上主流的M3、M5规格电机输出轴，安装座的端面平面度控制在0.02mm以内，安装后桨叶的端面跳动量不超过0.1mm，保证高速旋转时的动平衡精度。桨叶展开后最大直径为10英寸，桨叶最大宽度为1.2英寸，安装时需要保证与飞行器机臂、相邻桨叶之间留有不小于8mm的安全间隙，避免旋转过程中出现剐蹭。桨叶的静平衡精度控制在0.01g·cm以内，出厂前不需要额外做动平衡调试，直接安装即可使用，能够减少装机调试的工作量。

　　从实际使用的适配性来看，这款螺旋桨的螺距设计兼顾了巡航效率与机动响应速度，在50%油门工况下即可维持飞行器的悬停需求，大油门工况下能够快速响应飞控的推力调整指令，在飞行器做姿态调整、航线机动时能够提供足够的推力储备。桨叶采用一体化注塑成型的结构设计，中心安装座与两片桨叶为整体结构，没有拼接缝隙，结构整体性更好，长期使用不会出现连接位置松动的问题。针对不同的使用场景，桨叶的气动外形做了针对性优化，在3-4级小风环境下能够维持稳定的推力输出，不会因为气流扰动出现推力骤变的情况，提升飞行器在复杂气象条件下的飞行稳定性。
