小型固定翼长航时侦察无人机结构设计

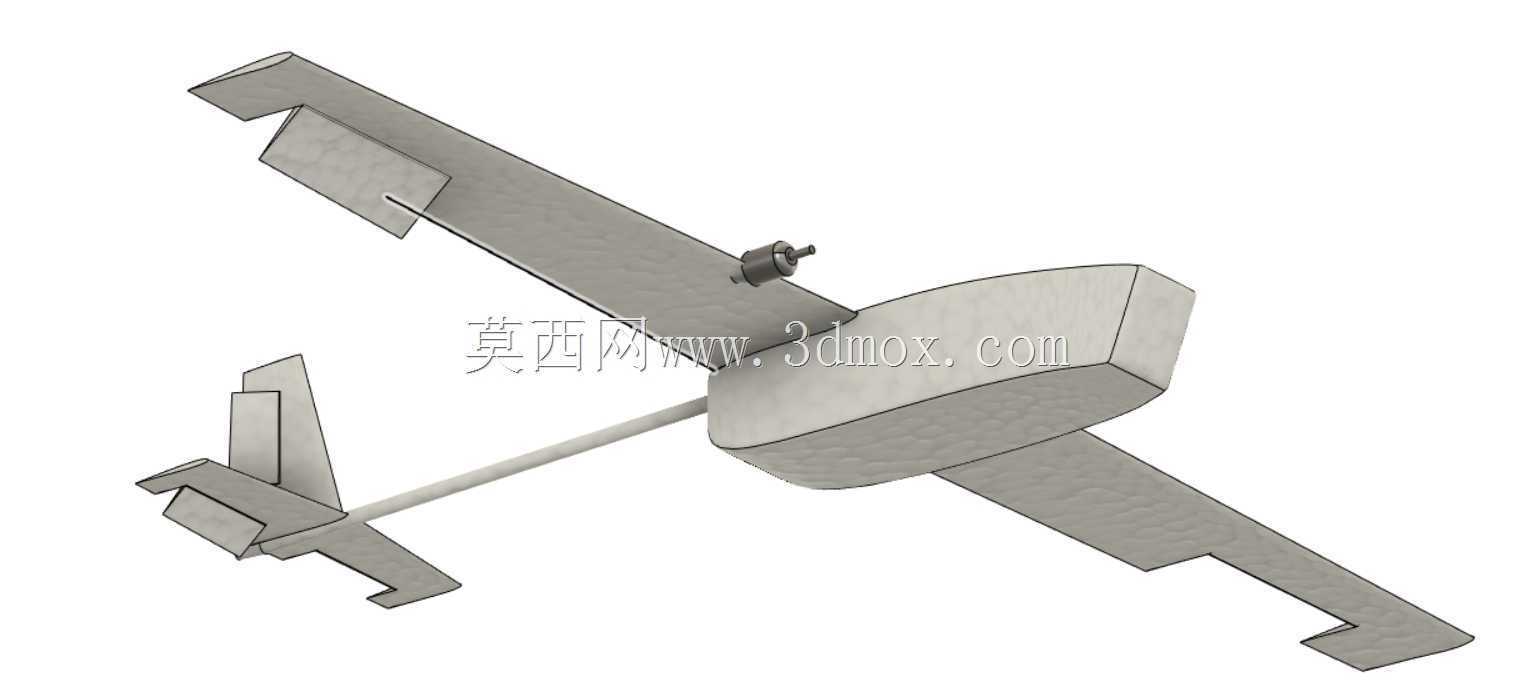

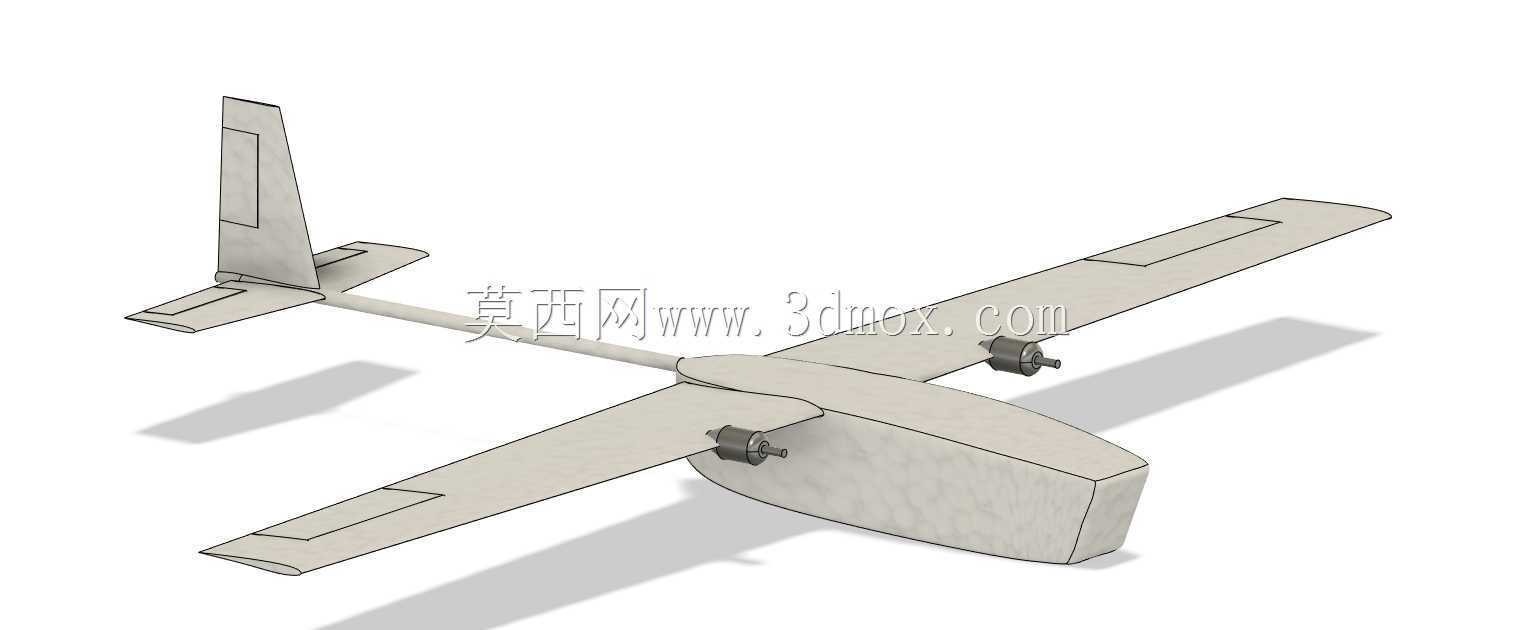

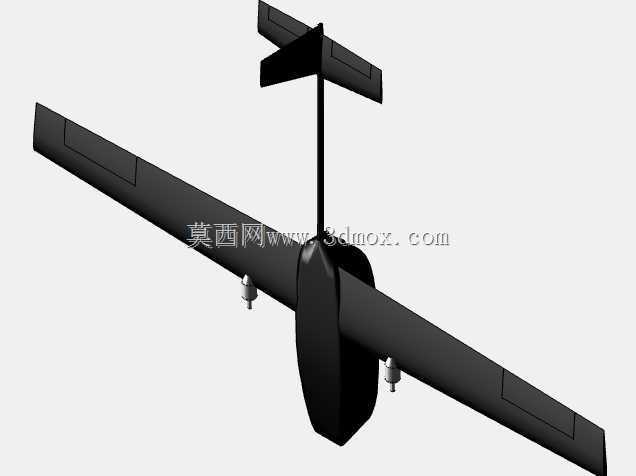

　　这款小型固定翼无人机的结构设计，核心瞄准低空小范围作业场景的实际需求，在测绘、农林巡检、边境小范围巡查这类场景里，作业半径通常控制在十公里级，不需要大载荷长航时的重型平台，反而对起降条件、便携性、结构可靠性有更高要求。从整体布局来看，采用常规尾撑式上单翼设计，上单翼布局能让机身主体处于机翼下方，任务载荷舱的布置不会被机翼结构干涉，同时机翼离地高度更高，在粗糙土跑道起降时不容易被地面碎石、杂草磕碰损伤翼面，尾撑结构将垂尾和平尾后移，在保证尾翼操纵力臂足够的前提下，大幅压缩了机身中段的结构长度，降低整体结构重量。动力系统采用双发翼吊布局，两个动力单元分别安装在左右机翼中段下方，这种布置一方面能让动力拉力线与整机重心高度接近，

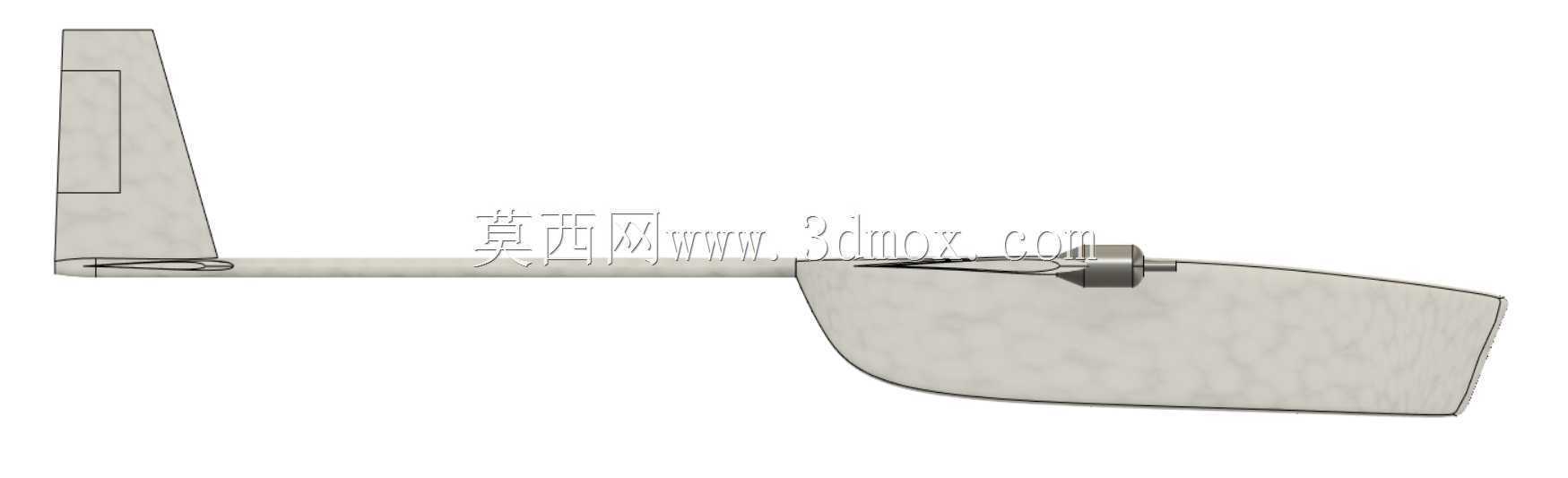

　　大油门状态下的俯仰配平阻力更小，另一方面单发失效时的偏航力矩更小，飞行安全性更高，不需要额外设计复杂的航向补偿配平结构。机身采用近似椭球的流线型截面，这种截面在低速飞行时的压差阻力更小，同时内部可用容积更大，能够容纳飞控系统、电池组、任务载荷模块，机身头部预留了标准化的载荷安装接口，可以根据作业需求更换可见光摄像头、红外热成像模块或者小型多光谱传感器，接口采用快拆设计，不需要拆解机身主体结构就能完成载荷更换，外场作业效率更高。机翼采用矩形翼加翼尖修形的设计，矩形翼的加工难度低，模具成本小，适合小批量生产，翼尖做了小角度上反和切尖处理，能够降低翼尖诱导阻力，同时提升低速飞行时的横向稳定性，机翼与机身的连接采用快拆插销结构，

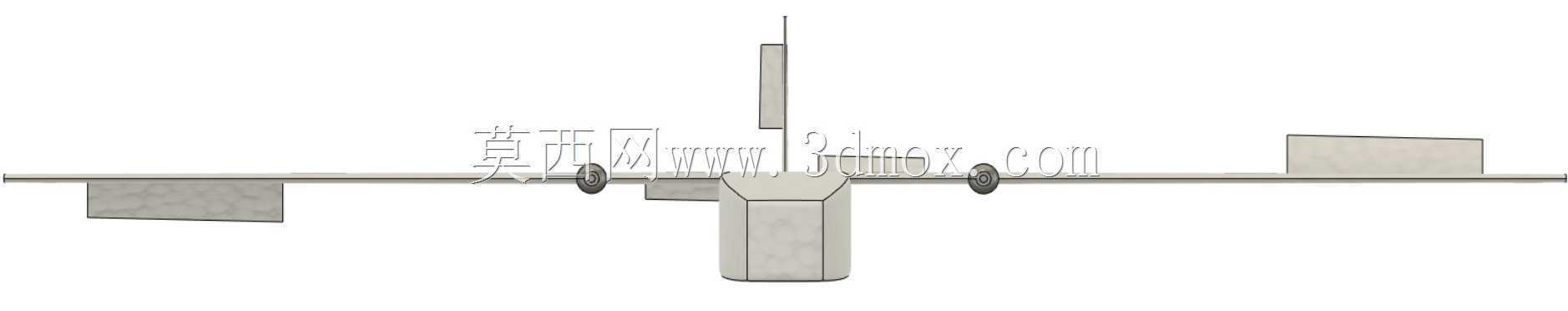

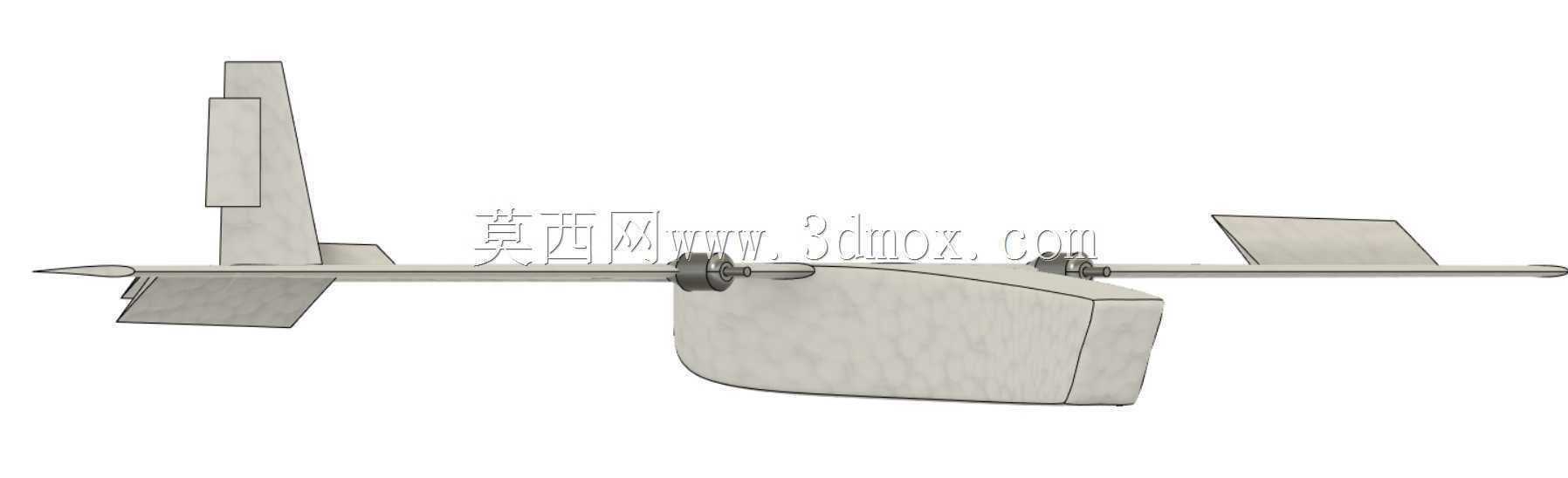

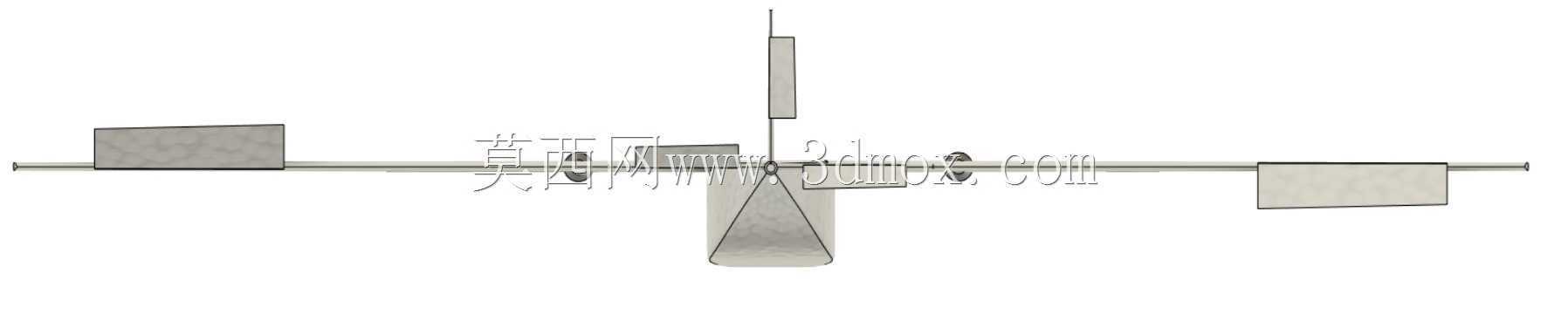

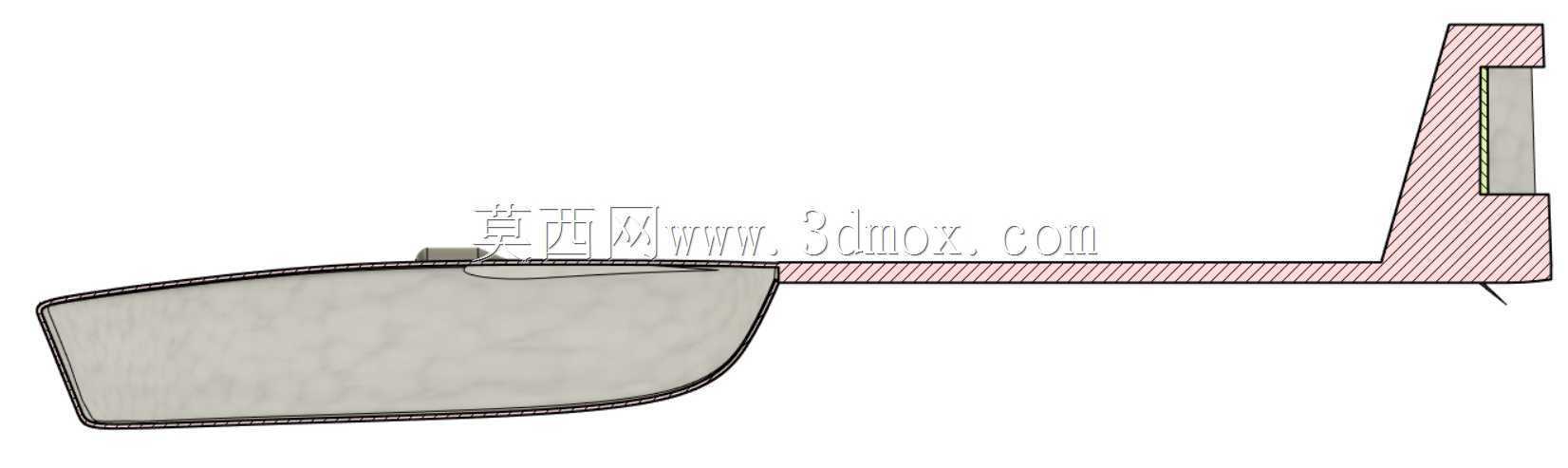

　　外场运输时可以将机翼拆下，整体包装尺寸能够放入普通家用轿车后备箱，不需要专用的运输车辆。尾翼部分采用常规垂尾加全动平尾？不，这里是安定面加升降舵、方向舵的常规设计，垂尾布置在尾撑杆末端上方，平尾左右贯穿尾撑杆后端，操纵舵面的舵机隐藏在尾撑杆内部，舵面与安定面之间采用铰链连接，缝隙做了密封处理，降低低速飞行时的缝隙阻力。起落架部分？不对，这款设计目前没有布置轮式起落架，应该是采用手抛起飞、伞降或者机腹擦地降落的方式，所以机腹下方做了局部加厚的耐磨层，降落时接触地面的区域采用耐磨的复合材料铺层，避免多次降落之后磨穿机身结构。从安装边界来看，整机翼展控制在1.8米左右，机身长度1.1米，空载重量控制在1.2公斤以内，最大起飞重量不超过2公斤，能够在风速不超过6m/s的环境下稳定飞行，巡航速度保持在15m/s左右时，滞空时间可以达到90分钟以上，足够覆盖小范围作业的需求。结构设计上大量采用薄壁加筋的结构形式，机翼内部布置了横向的翼肋和纵向的梁结构，翼梁采用碳纤维复合材料铺层，保证翼面的抗弯刚度，翼肋采用轻质泡沫夹芯结构，在保证翼面外形精度的前提下尽可能降低结构重量，机身壳体采用薄壳结构，内部在载荷安装点、机翼连接点、尾撑连接点这些受力集中的位置做了局部加强，预埋了金属连接嵌件，避免多次拆装之后出现连接孔磨损、结构开裂的问题。设计过程中也考虑了外场维护的便捷性，所有的电气连接线都采用标准化的快插接头，机身侧面预留了检修口盖，

　　不需要完全拆解机身就能完成飞控参数调试、电池更换、线路检查这些日常维护操作，舵面的操纵连杆采用长度可调的设计，装配时可以根据实际舵面中立位置微调连杆长度，保证舵面的操纵精度。另外，整机的重心设计在机翼平均气动弦长的30%位置，这个位置的纵向静稳定性适中，既不会因为静稳定度过高导致操纵响应迟钝，也不会因为静不稳定度过高增加飞控系统的配平负担，飞控系统安装在重心附近的减震安装座上，能够降低发动机振动对飞控传感器的干扰，保证飞行姿态数据采集的准确性。动力单元的安装座采用快拆设计，能够根据不同的作业需求更换不同规格的动力电机和螺旋桨，比如在需要大爬升率的山地作业场景，可以更换大拉力的动力套装，在需要长航时的平原巡检场景，可以更换小螺距的高效螺旋桨，搭配高能量密度的电池组进一步提升滞空时间。
