六旋翼巡检无人机结构设计方案

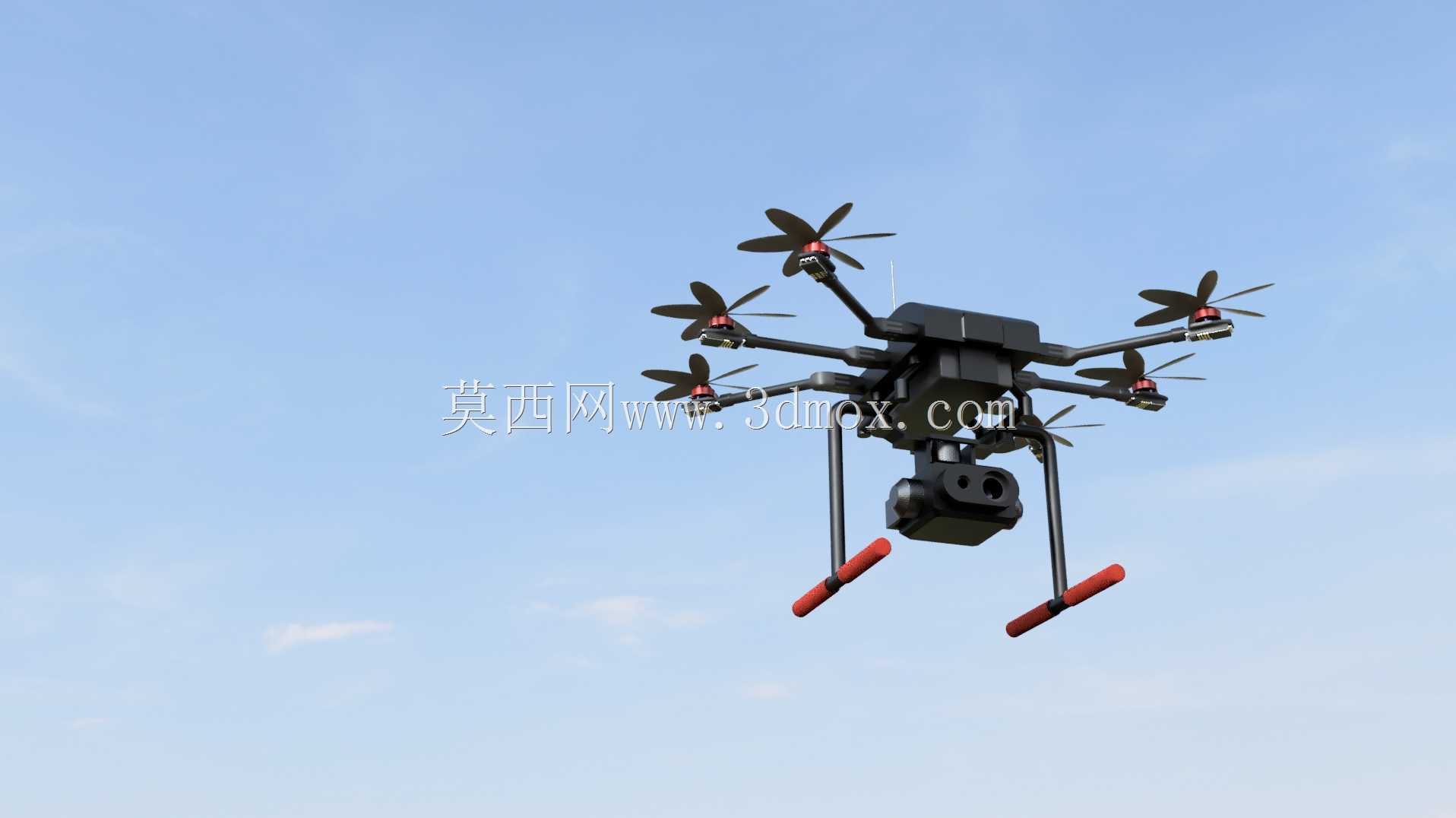

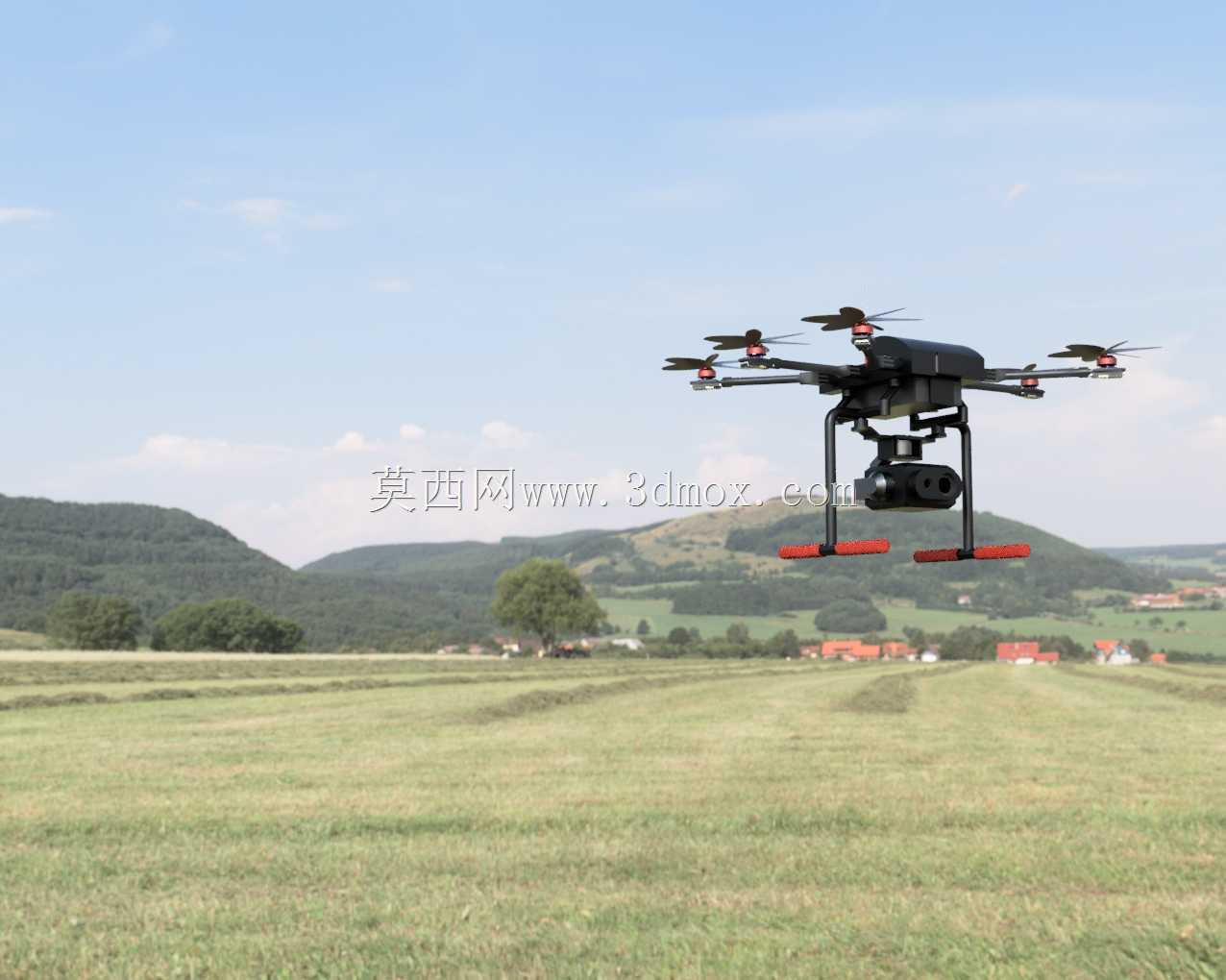

　　这套六旋翼巡检无人机的结构方案，最初是围绕电力线路日常巡检的实际作业需求展开的，在做整机布局的时候，首先要平衡的就是续航载荷和飞行稳定性三者的关系。不同于消费级航拍机型，巡检作业需要在机身下方挂载可见光与红外双光检测吊舱，作业过程中要长时间在输电线路、变电站设备周边悬停，对旋翼的冗余度要求很高，所以最终采用六轴六旋翼的布局，哪怕单组动力出现异常，剩余五个旋翼也能维持姿态可控，避免作业途中坠机触碰带电设备。

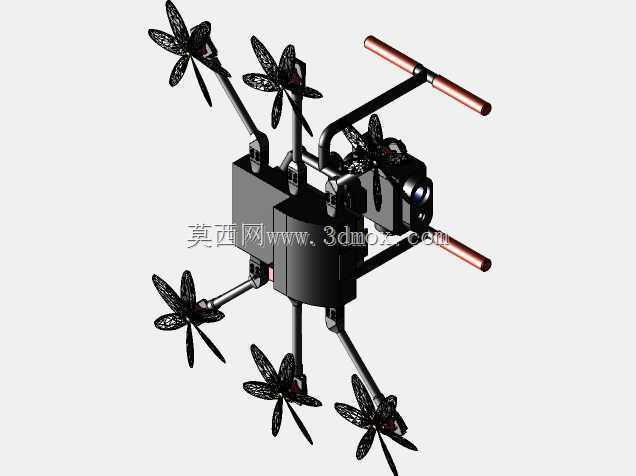

　　从结构分层来看，整机最上方是中心承载甲板，所有机臂都从这个中心体向外辐射展开，机臂采用中空薄壁的碳纤维管材构型，在建模的时候特意把臂长和旋翼旋转半径做了匹配，相邻旋翼的旋转盘面预留了足够安全间隙，大机动飞行的时候桨叶不会出现干涉。中心体内部做了分层隔舱，最上层放置飞控、导航模块与数传天线，中层布置动力电池的快装托架，下层预留吊舱挂载的通用安装孔位，隔舱之间设计了走线槽，所有动力线和信号线分开布设，避免机载电磁设备对飞控信号产生干扰。

　　机臂和中心体的连接位置没有采用简单的粘接固定，而是设计了快拆锁紧结构，日常转场运输的时候，可以把六根机臂快速折叠收拢，收拢之后整机的横向尺寸能压缩到展开状态的三分之一，普通工程巡检车的后备箱就可以直接容纳，不需要额外定制大型运输包装箱。展开作业的时候，锁紧机构会自动卡入定位槽，配合防松卡扣保证飞行过程中机臂不会出现位移，连接位置的受力面做了加厚衬套，反复拆装也不会出现连接孔磨损旷量。

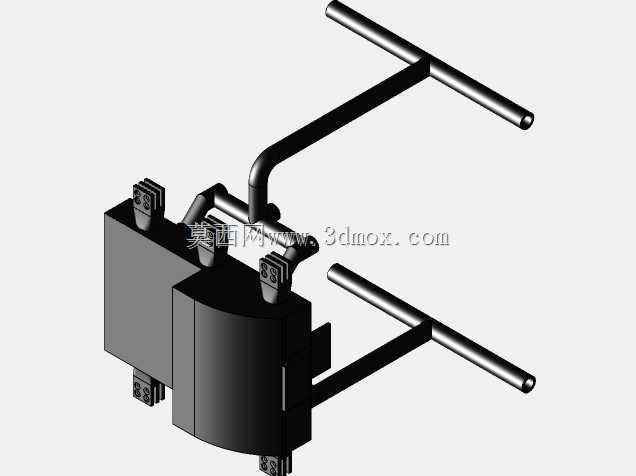

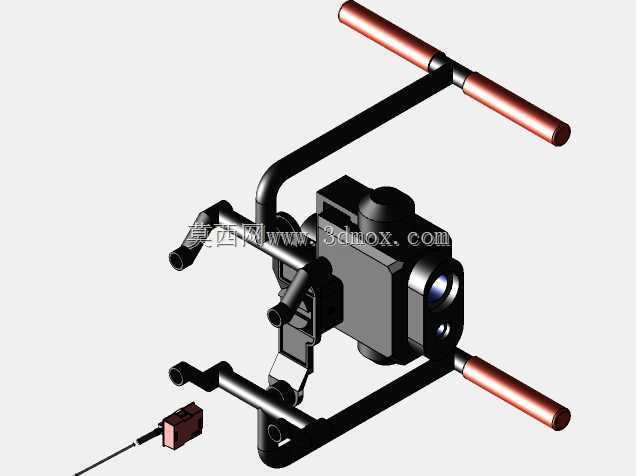

　　机身下方的起落架采用两组平行的悬臂支腿结构，支腿主体用轻质高强度型材弯折成型，底部的触地杆套有防滑缓冲护套，起落架的高度经过反复校核，要保证下方挂载的检测吊舱在整机落地的时候不会触碰地面，同时支腿的跨距要覆盖整机重心的投影范围，在野外不平整的塔台场地起降的时候，不会出现侧翻。两支起落架之间留出了完全无遮挡的下方视野，吊舱的云台可以360度旋转俯仰，不会被支腿遮挡拍摄视角，巡检的时候可以无死角对准变压器套管、线路绝缘子、金具这些需要重点检测的部位。

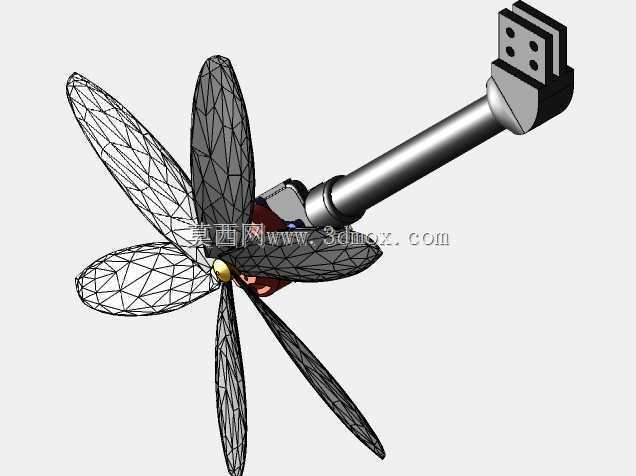

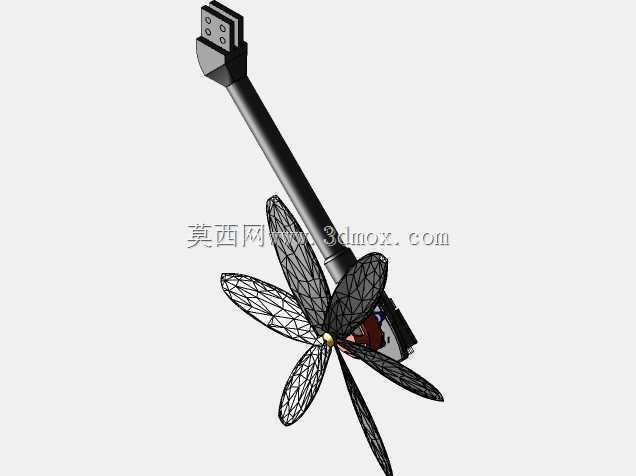

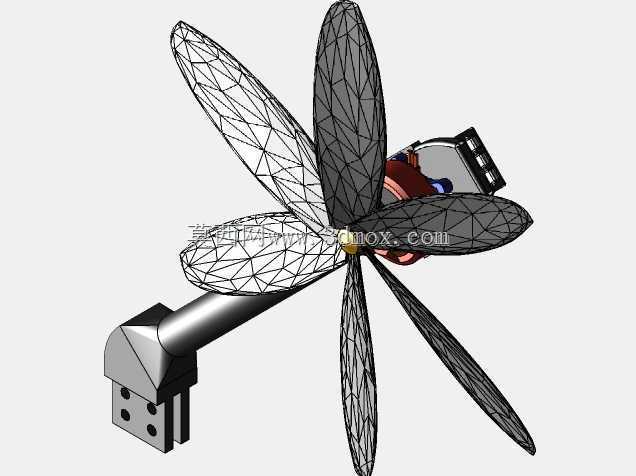

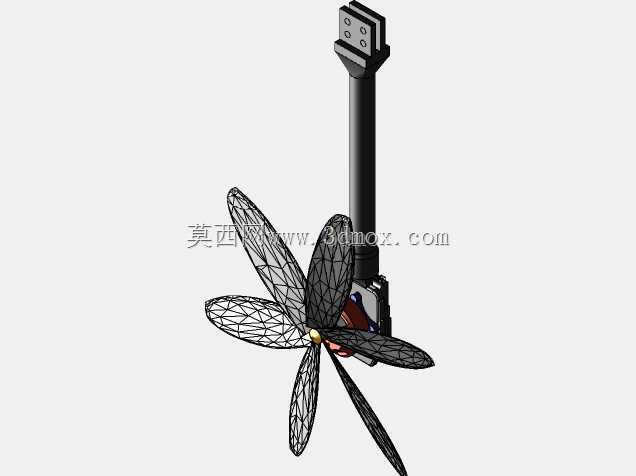

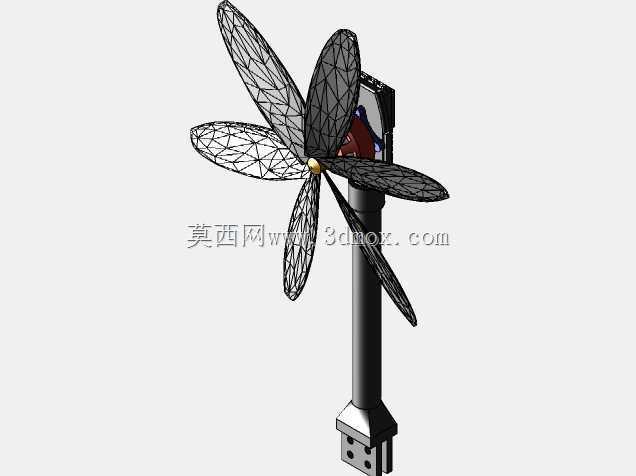

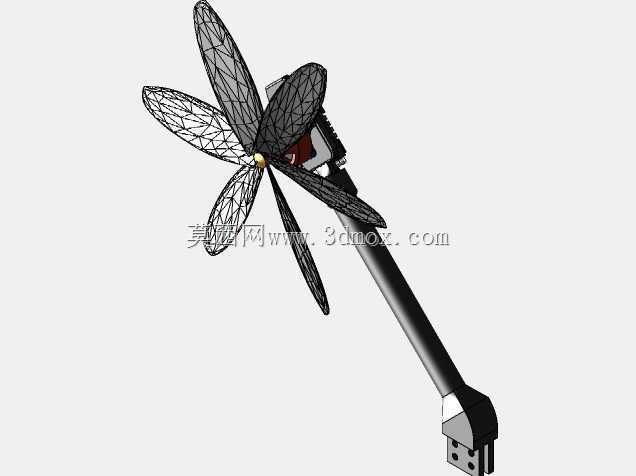

　　动力单元的安装座设计在每根机臂的末端，电机座和机臂之间设置了减震胶垫，抵消旋翼高速转动产生的高频振动，避免振动传递到中心体影响吊舱的成像清晰度。每副螺旋桨都采用正反桨配对配置，相邻旋翼的旋转方向相反，飞行过程中产生的反扭矩可以互相抵消，飞控调参的时候不需要额外施加过大的修正量。整机的重心在设计阶段就做了配平计算，电池、吊舱这些重量较大的部件都布置在整机重心的竖直轴线上，挂载不同重量的检测设备时，只需要微调电池的安装位置，就可以让重心始终处于旋翼升力的合力中心，降低飞行过程中的动力消耗。

　　实际作业场景里，这类机型除了电力巡检，也可以拓展用到桥梁结构检测、厂区管线巡查、灾后现场勘查这些场景，机身顶部预留了通用扩展安装位，可以根据任务需求加装喊话器、气体检测传感器或者小型抛投装置。建模过程中所有安装接口都采用标准件规格，后续维护更换电机、桨叶、吊舱的时候，不需要单独定制非标配件，现场运维人员就可以完成快速更换。整机的外形轮廓在展开状态下，旋翼旋转覆盖的直径控制在常见小型作业无人机的通行尺寸范围内，在变电站这类设备排布密集的区域飞行时，操作人员可以清晰判断机体和带电设备的安全距离，兼顾了作业效率和现场安全性。
