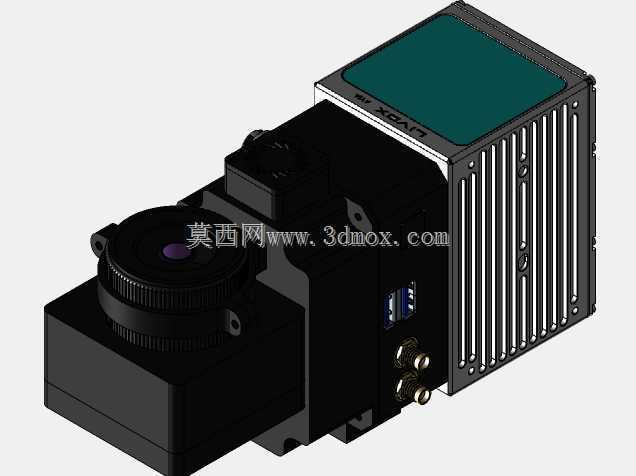

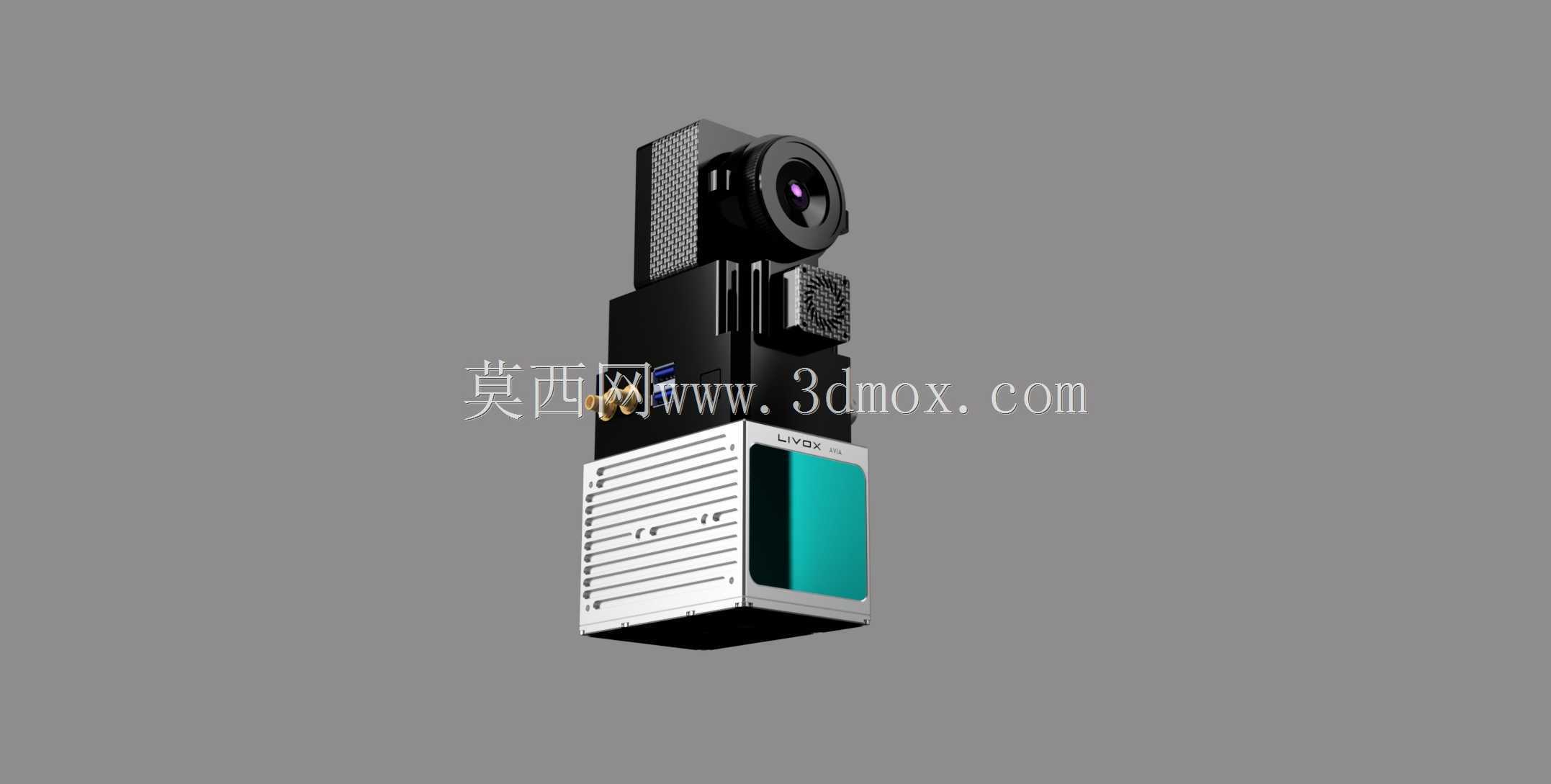

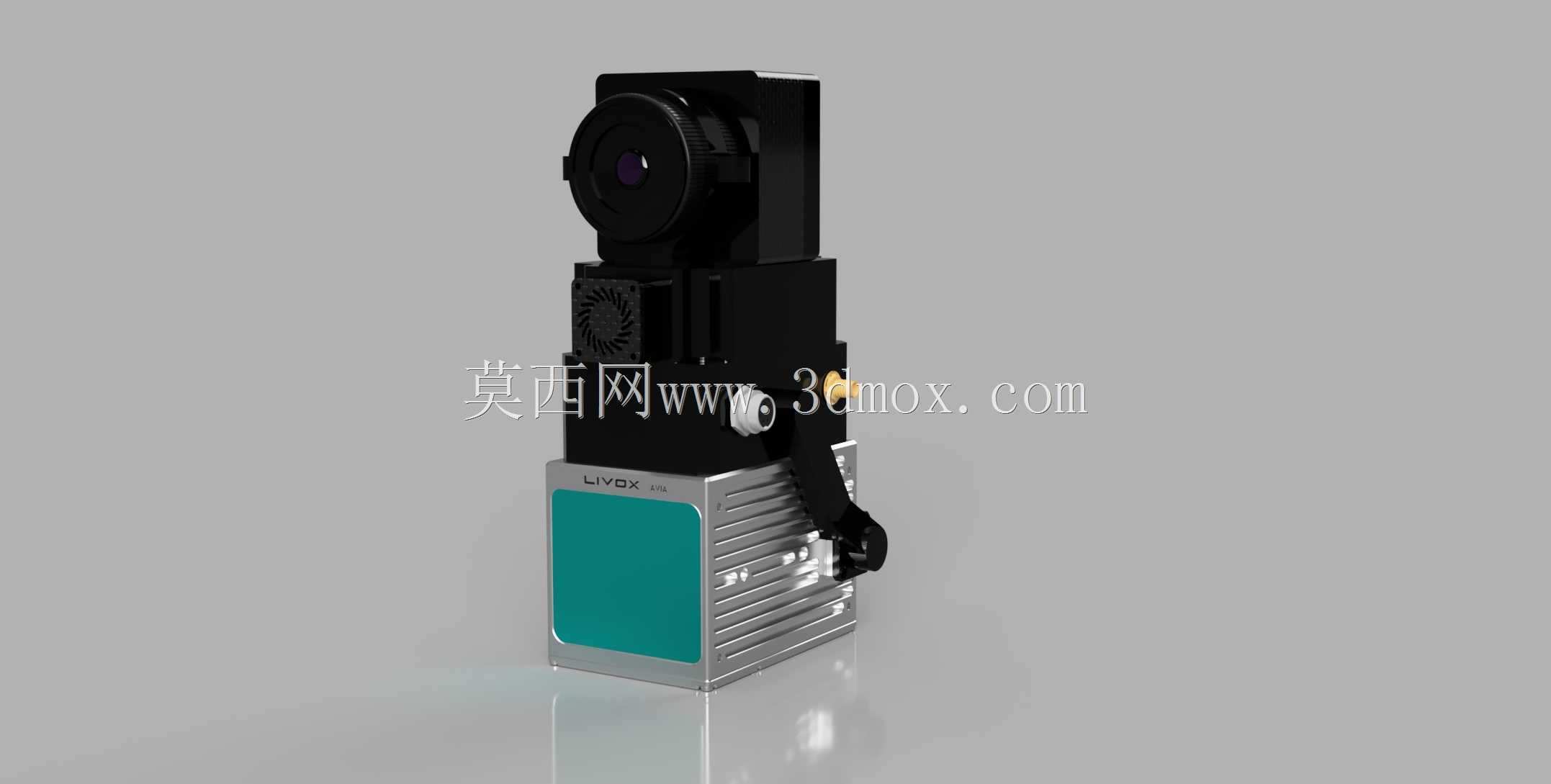

岩石R2A机载激光雷达三维结构设计

　　这款激光雷达在实际工程应用中，主要适配低空飞行无人机、小型巡检机器人两类移动载具，承担环境三维点云采集、障碍物实时测距、空间轮廓测绘的核心功能，在电力线路巡检、园区安防巡逻、小型无人机避障飞行、地下管廊测绘场景中都有较高的适配性。从结构设计逻辑来看，整体采用模块化分区布局，将光学测距镜头组件、信号处理主板、散热结构、对外接口四个功能单元做了独立的腔体分隔，避免不同模块工作时的电磁干扰，同时也方便后期运维时的模块拆装替换。前端突出的镜头组件做了阶梯式的遮光罩结构，镜头外圈设置了滚花纹理的手动调焦环，调焦环旁预留了两个对称的M2螺纹安装孔，可根据使用场景加装滤光片或者镜头保护盖，镜头光轴与设备安装基准面的平行度公差控制在0.1°以内，

　　保证测距点云的坐标精度。设备侧部的散热结构采用一体化铣削的鳍片式散热槽，散热鳍片的厚度1.2mm，槽间距2mm，在保证整体结构强度的前提下最大化散热面积，可满足设备长时间连续工作时的散热需求，避免核心处理芯片过热降频。散热鳍片旁侧布置了两个同轴对外接口，分别承担电源输入与数据传输功能，接口采用下沉式安装设计，接口端面比设备外壳基准面内凹1.5mm，可避免载具震动时接口插头与外部结构发生磕碰，接口旁预留了接地柱安装位，方便设备做电磁屏蔽接地处理。设备上部的方形区域为信号处理单元的上盖板，盖板表面做了哑光深色处理，减少户外强光下的光线反射对光学组件的干扰，盖板与主体壳体之间采用嵌入式密封胶条安装，可达到IP54级别的防尘防水能力，

　　适配户外小雨、多尘的作业环境。从安装边界来看，设备底部预留了四个呈矩形分布的M3安装螺孔，孔位间距为45mm×60mm，可直接适配市面上主流的无人机挂载云台、机器人顶部安装支架的通用孔位，不需要额外做转接板设计；设备整体的外形轮廓控制在紧凑尺寸范围内，总重量控制在180g以内，不会给小型载具带来过大的负载压力，挂载在多旋翼无人机上时，不会明显影响飞行器的重心配平。在结构细节处理上，所有壳体的棱边都做了R0.8的倒角处理，既避免加工时的锐边割手问题，也能减少设备在高速移动时的风阻，适配无人机高速飞行时的气动需求。设备内部的主板安装位预留了0.3mm的减震垫安装间隙，可通过加装硅胶减震垫过滤载具运行时的高频震动，

　　避免震动导致光学组件光轴偏移、主板接插件松脱的问题。在实际选型适配时，需要注意设备的镜头视场角为水平70°、垂直50°，安装时要保证镜头前方120°范围内无遮挡结构，避免遮挡测距光路，影响点云采集的完整性；设备的供电电压范围为12-24V直流，安装布线时要与载具的动力电源线做分开走线，减少电源纹波对雷达信号的干扰。这款结构设计没有追求极致的1:1复刻，而是在还原设备核心结构特征的基础上，对内部的安装筋位、走线槽做了工程化的优化调整，所有的安装孔位、配合公差都按照实际加工的工艺要求做了预留，不管是做结构方案验证、载具挂载适配仿真，还是做设备集成的干涉检查，都能直接复用该模型的结构参数，不需要再做额外的尺寸修正。
