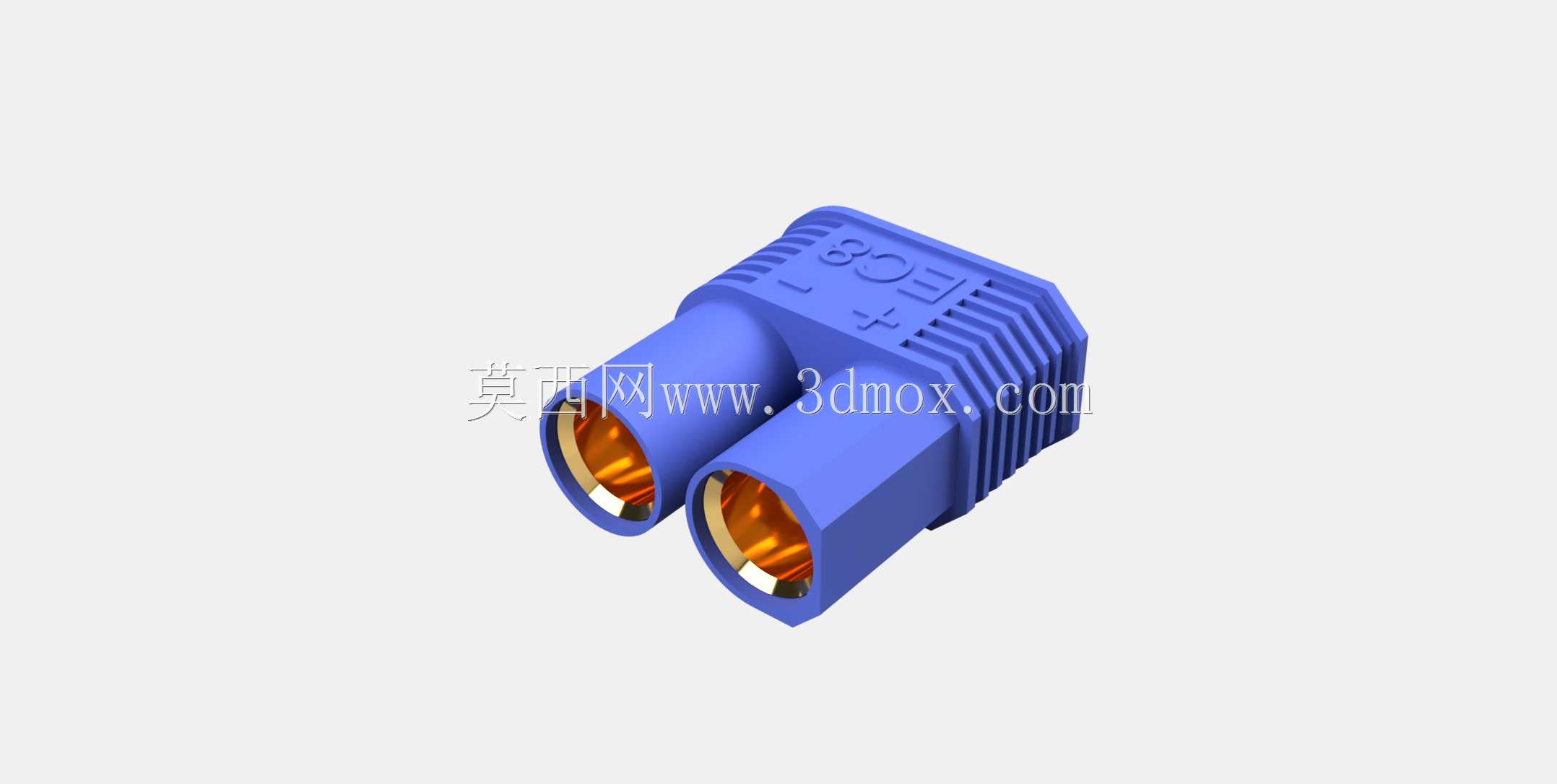

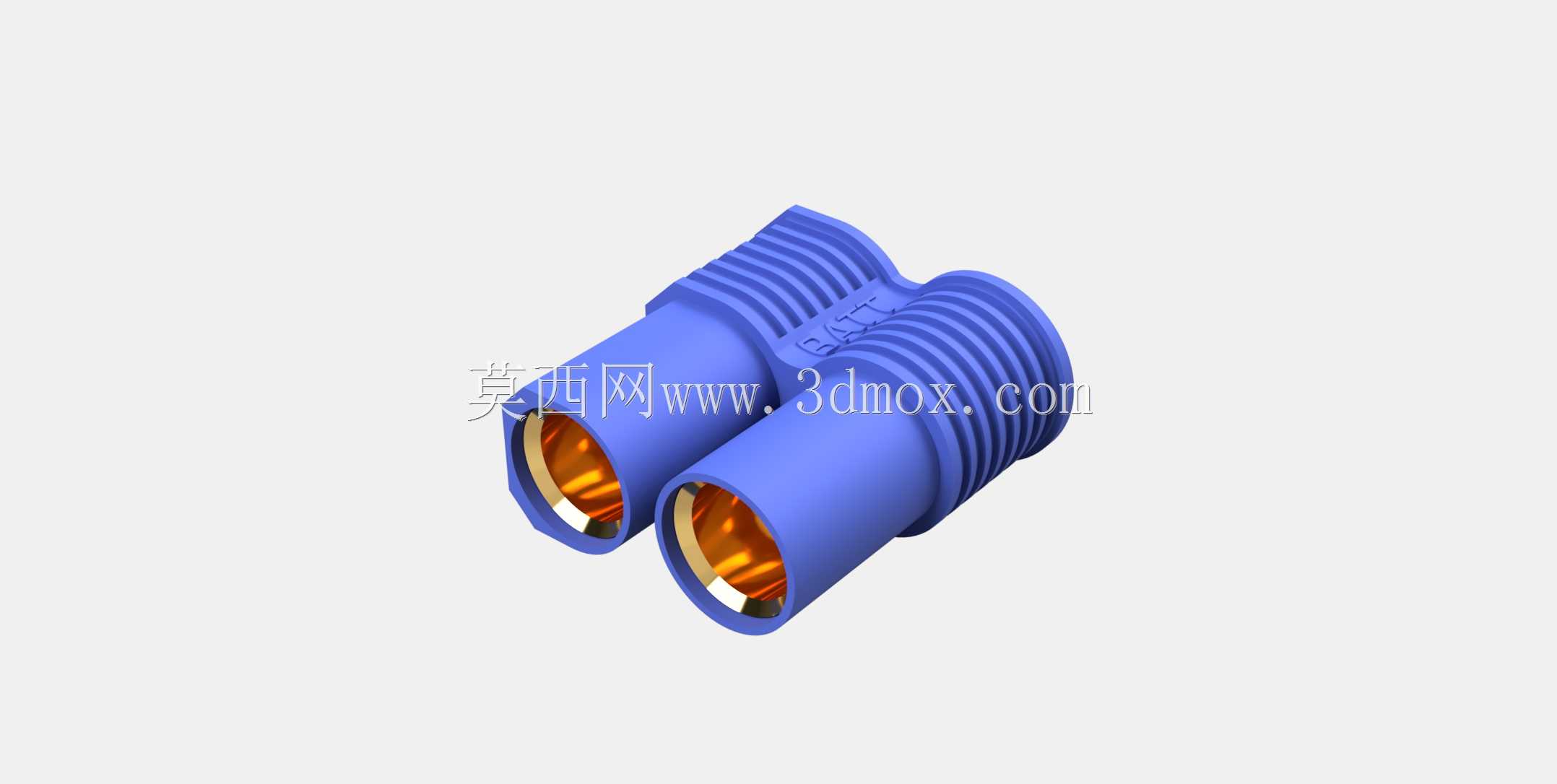

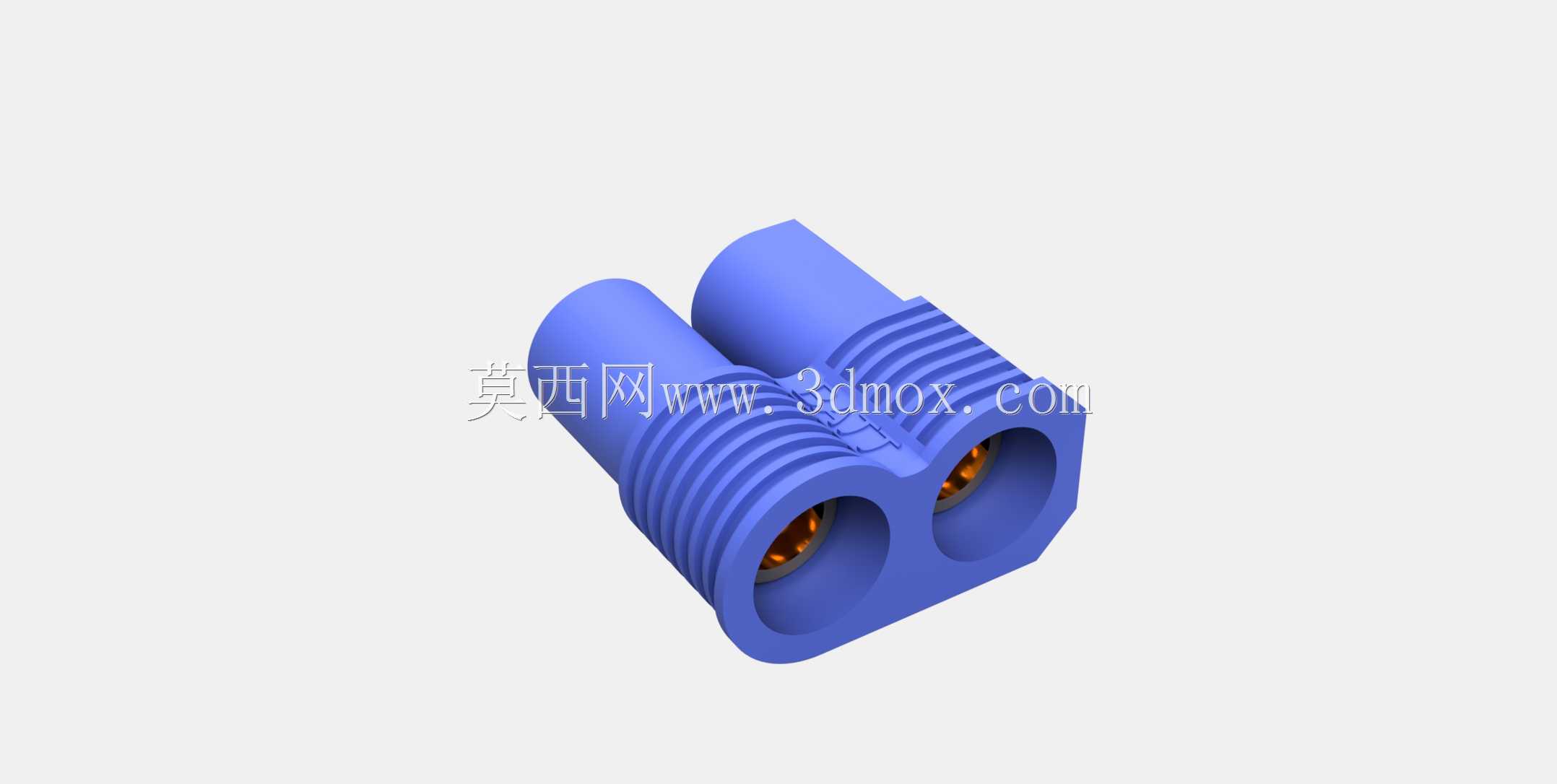

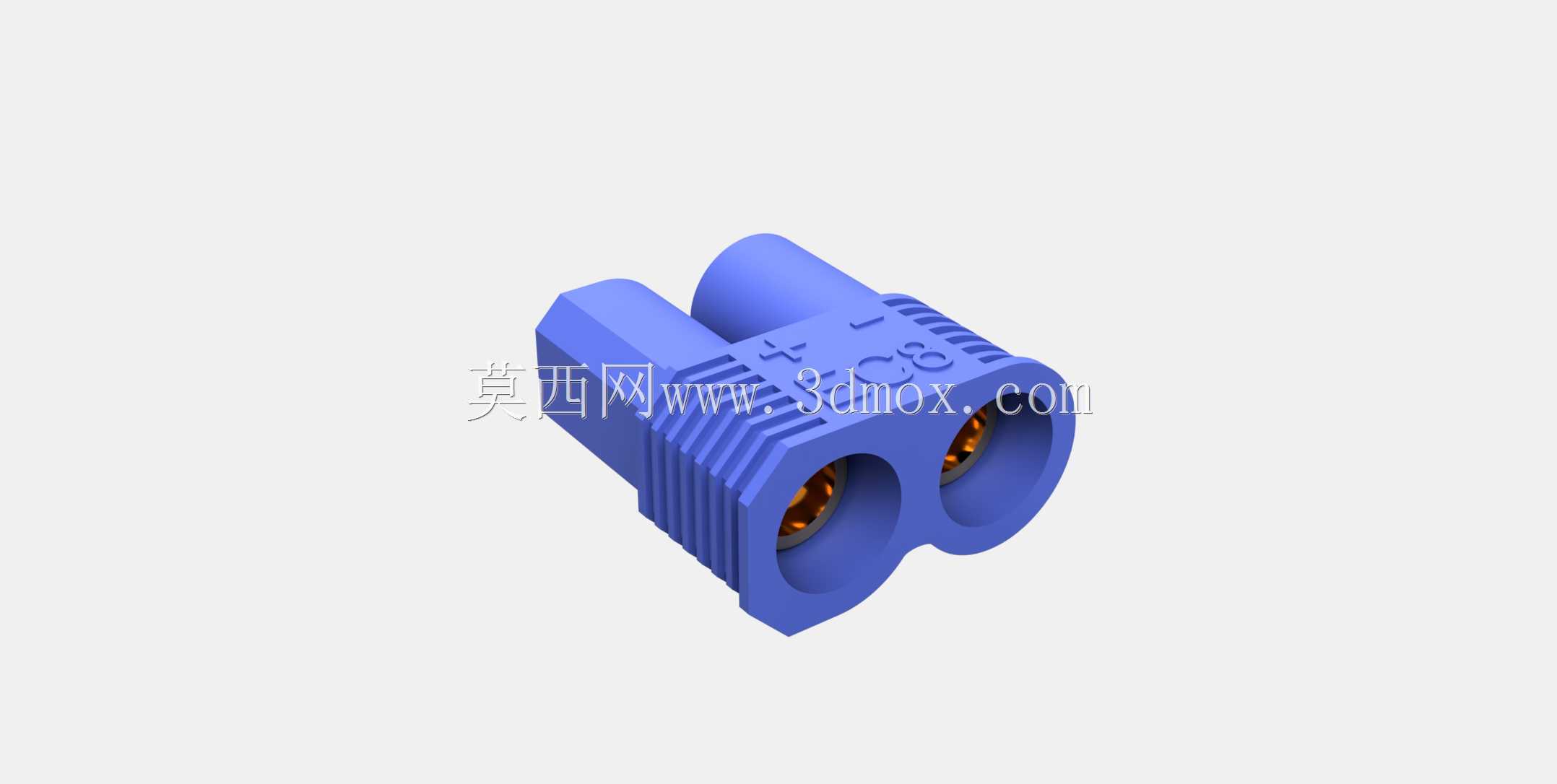

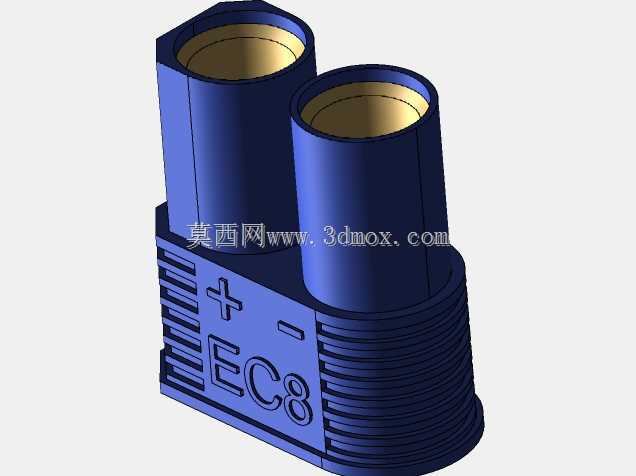

这款EC8公头接插件的结构设计,核心围绕大电流场景下的可靠连接需求展开,在航模动力系统、工业便携储能设备、大功率电动工具、低压直流供电回路中,这类接插件承担着动力回路通断的核心作用,设计过程中需要兼顾插拔手感、接触电阻控制、防呆防错、绝缘防护多个维度的工程要求。从实际使用场景来看,这类接插件通常应用在持续电流几十安培的回路中,接触件的接触压力、插合后的接触面积直接决定了工作过程中的温升表现,因此建模时首先还原了内部铜质接触端子的结构:端子采用冠簧式接触结构,插合后母头端的冠簧会均匀包裹公头插针,保证圆周方向多点接触,避免单点接触带来的局部发热问题,同时端子尾部预留了焊线腔结构,适配不同线径的动力线缆压接或焊接需求,
焊线腔的深度经过匹配设计,既可以容纳足够的焊锡填充量,又不会因为过深导致线缆插入后绝缘层抵接端子造成接触不良。绝缘外壳的设计是这款接插件的结构重点,外壳采用阻燃PA材质注塑成型,建模时还原了外壳表面的防滑筋条结构,这些筋条沿插拔方向均匀分布在外壳握持区域,既可以提升插拔时的摩擦力,方便操作人员施力,又能在注塑过程中提升外壳的结构强度,减少薄壁区域的变形概率。外壳前端的双孔位采用非对称排布设计,配合插针的正负极标识,实现插合过程的机械防呆,避免正负极反插造成的回路短路问题,孔位内壁做了导向倒角,插合时可以自动修正一定范围内的对位偏差,降低盲插操作的难度。外壳外壁的卡扣凸台结构,是为了和对应母头插合后实现机械锁止,
避免设备运行过程中受振动拉扯导致接插件松脱,凸台的高度和倒角经过匹配设计,既可以保证锁止后的保持力满足振动工况要求,又不会因为锁止力过大导致插拔操作费力。从安装边界来看,这款公头接插件的尾部出线区域做了锥面过渡结构,适配线缆的热缩管或护套安装,尾部的最大外径匹配常规线径的线缆护套尺寸,不需要额外做扩孔处理;接插件整体的外形轮廓方正,在设备面板安装时,可以直接卡在对应的开孔中,不需要额外的固定法兰,面板开孔的尺寸按照接插件主体的最大外轮廓预留0.2mm的装配间隙即可,安装后接插件的外露高度不会占用过多设备内部空间,适合紧凑布局的动力舱设计。建模过程中对插合面的配合间隙做了精准控制,公头外壳的插合段外径比母头插合腔内径小0.15mm,
既可以保证插合过程顺畅无卡滞,又不会因为间隙过大导致插合后晃动,影响接触稳定性;内部端子和绝缘外壳的配合采用过盈压装结构,端子的定位台阶和外壳内部的卡槽完全贴合,压装后端子不会出现轴向窜动,避免长期插拔后端子退针的问题。另外,外壳表面的极性标识采用凸刻结构,和外壳一体注塑成型,不会因为长期摩擦导致标识磨损,操作人员在接线和插合过程中可以快速识别正负极,降低接线错误的概率。从结构强度角度来看,外壳的壁厚均匀控制在1.8mm左右,既满足绝缘耐压的要求,又不会因为壁厚过厚导致注塑过程中出现缩痕,影响外观和尺寸精度;插合端面的壁厚做了局部加厚处理,避免插拔过程中受力导致端面开裂。在实际选型应用中,这款接插件可以适配8AWG到10AWG的动力线缆,持续载流能力可以满足80A以内的直流回路使用,接触电阻控制在0.5毫欧以内,大电流工况下的温升稳定,不会出现局部过热导致的绝缘外壳软化问题。建模时还原了所有的细节结构,包括端子内部的冠簧卡槽、外壳的注塑浇口避让位、防滑筋的圆角过渡,所有的尺寸公差都按照注塑件和冲压件的常规工艺要求设定,模型可以直接用于外壳的注塑模具开模参考,也可以用于设备整体装配时的干涉检查,提前验证接插件和周边结构件的安装间隙,避免实际生产过程中出现装配干涉问题。
