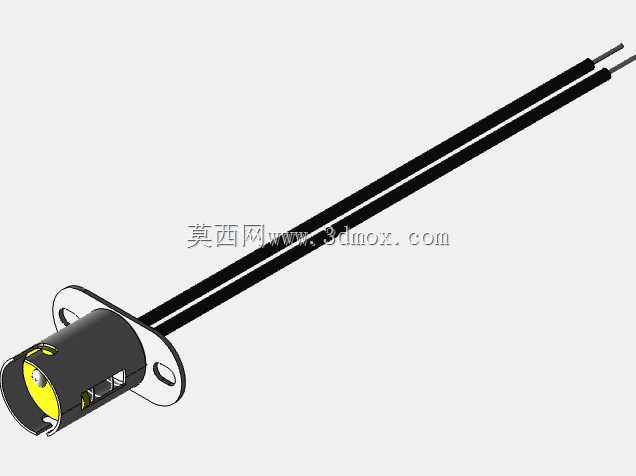

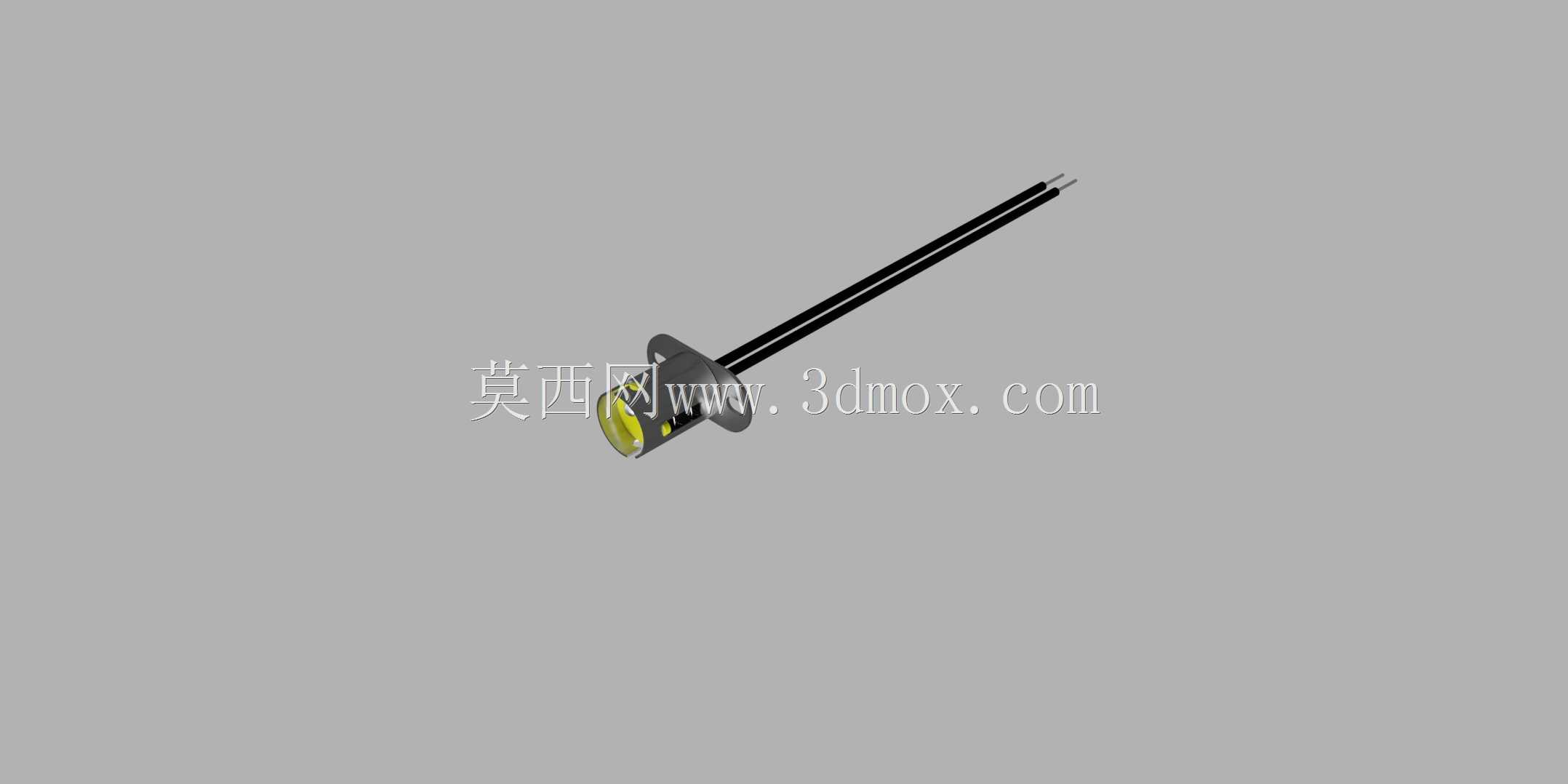

BA15D规格带线法兰式LED灯座结构

　　先讲实际应用场景，这类灯座常用在小型设备内部的局部照明点位，比如小型机床的操作区局部照明、自动化设备的工位状态指示光源、特种车辆内部的阅读/指示照明、低压控制柜的内部检修照明，还有部分户外小型警示灯具的内部灯座，因为BA15D是双触点卡口结构，相比螺口灯座抗振动性能更好，在有持续振动的设备上不会出现松脱断电的问题，带法兰安装的款式可以直接通过两个安装孔固定在设备面板、钣金支架上，不需要额外做固定卡扣，安装效率很高，尾部直接引出两根导线，不需要用户自己焊接接线端子，装配的时候直接压接端子接进电路就行，适合批量设备生产的时候用。日常做设备内部照明、小型指示光源选型的时候，经常碰到BA15D卡口的LED灯珠配套安装座找不到合适现成模型的情况，尤其是带出线、带法兰固定的款式，很多通用模型库要么尺寸偏差大，要么省略了安装法兰和出线结构，导入装配后经常出现干涉、安装孔对不上的问题，这次做的这个灯座结构，就是完全对照实物测绘的尺寸，从卡口接触结构到法兰安装边，再到尾部出线的护套结构，全部按实际装配需求做了还原。

　　从功能特性来说，这个灯座的核心是前端的BA15D卡口腔体，内部的两个接触弹片位置完全对照标准BA15D灯头的触点位置做了定位，卡口的卡槽尺寸也和标准灯头的卡销匹配，灯头插入后旋转90度就能卡紧，接触弹片的压缩量留了0.3mm的余量，既可以保证接触可靠，不会因为振动出现接触不良，也不会因为压缩量过大导致灯头插入困难、弹片疲劳失效。外壳部分采用的是绝缘耐高温的工程塑料结构，前端的金属衬套是用来加强卡口强度的，频繁更换灯珠的时候不会因为旋转力导致塑料卡口开裂，法兰安装边的两个安装孔是通孔设计，适配M3的沉头螺丝，安装孔的中心距是18mm，法兰边的直径是22mm，突出安装面板的高度是8mm，不会占用过多的面板外侧空间。尾部的出线是两根平行的绝缘导线，线径是0.5平方毫米，导线和灯座本体的连接处做了防拉脱的结构，能承受15N的拉力不会把内部接线拉脱，导线的出线方向是沿灯座轴向直出，没有做侧向出线，适合在安装空间纵深足够、侧面没有多余走线空间的场景使用。设计思路上，一开始测绘的时候先确定了核心的配合尺寸，也就是BA15D灯头的配合公差，因为灯头是标准件，所以腔体的内径做了比灯头外径大0.1mm的间隙，方便灯头顺利插入，卡槽的宽度比卡销大0.15mm，旋转的时候不会有卡滞感。

　　然后是安装边界的确定，法兰边的厚度是1.5mm，安装的时候在面板上开直径12mm的过孔，让灯座本体穿过面板，法兰边贴在面板外侧，从背面用螺母或者直接用沉头螺丝从外侧固定就可以，灯座本体插入面板后的纵深长度是32mm，加上尾部引出的导线，需要预留至少50mm的纵深走线空间，避免导线弯折过度导致线芯断裂。建模的时候特意把内部的接触弹片、金属衬套、塑料本体、导线都做了独立的零件，不是合并成一个整体的模型，导入装配体之后可以根据实际需求做材质赋予、干涉检查，比如检查弹片和灯头触点的接触位置是否正确，法兰边和安装面板之间是否有间隙，导线和周边的结构件是否会有摩擦干涉。另外考虑到很多工程师做布线的时候需要参考导线的走向，模型里的导线做了可编辑的扫掠特征，需要调整出线长度或者弯折方向的时候可以直接编辑路径，不需要重新建模。还有一个细节，灯座前端的卡口位置做了定位缺口，对应灯头上的定位卡销，安装的时候不会把灯头装反，保证两个触点的正负极对应正确，不会出现接线反接的问题，这个细节很多通用模型都会省略，实际装配的时候很容易出现装反灯头导致电路接反的情况，尤其是直流供电的LED灯珠，正负极反接是不会亮的，这个定位结构的还原能有效避免装配出错。

　　从安装适配性来说，这个灯座适配的是10-30V宽压的BA15D接口LED灯珠，功率最高支持5W，因为内部弹片的载流量是按照2A设计的，足够覆盖常规小型LED光源的电流需求，外壳的耐温等级是120℃，长时间点亮灯珠产生的热量不会导致外壳变形软化，适合设备长期连续运行的使用场景。做这个结构的时候也考虑了不同安装场景的适配，比如如果是薄钣金安装，1.5mm厚的法兰边可以直接贴在钣金表面，不需要加额外的垫片，如果是在塑料面板上安装，法兰边的接触面积足够大，不会因为拧紧螺丝导致面板开裂。另外尾部的导线没有做端子，用户可以根据自己的电路需求压接不同规格的冷压端子、接插件，适配不同的接线方式，不会因为模型自带的端子和实际电路不匹配导致需要修改模型。
