XT60冲洗式嵌入式散装电源连接接头

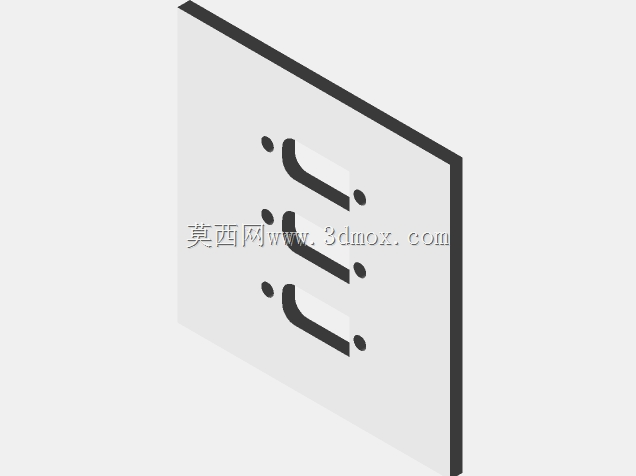

　　在航模动力系统、小型储能设备、低压大电流配电回路的现场布线作业里，经常会遇到需要在设备面板、电池仓侧壁预留接插点位的需求，传统外露式XT60接头不仅容易在搬运、调试过程中被磕碰导致插针变形，外露的接头本体还会占用设备外部的安装空间，在多设备并排布置的场景下甚至会干涉相邻设备的走线，这时候嵌入式安装的散装接头就成了兼顾连接可靠性与安装整洁度的优选方案。这款XT60冲洗式散装接头的设计，首先围绕嵌入式安装的边界条件做了适配，接头本体的安装法兰做了薄型化处理，嵌入安装时只需要在安装面板上开出对应尺寸的矩形安装孔，将接头从面板内侧推入后，依靠法兰边与面板背面的贴合就能完成初步定位，不需要额外设计复杂的固定卡扣结构，现场安装时可以根据布线需求选择点胶或者微型螺丝辅助固定，适配1.5mm到3mm厚度的常见设备面板材质，不管是ABS塑料仓壁、玻纤板还是薄铝板都能兼容。

　　从功能特性来看，这款接头延续了XT60系列接插件的大电流承载能力，插合后的接触电阻控制在毫欧级，能够满足持续30A、峰值60A的电流传输需求，插针与插孔的配合做了防呆设计，反向插合时会被壳体的限位结构挡住，避免现场接线时正负极接反烧坏后端设备。接头的接触件采用镀金处理，在潮湿、多粉尘的作业环境下也能保持稳定的接触性能，不会因为氧化出现接触不良、接头发热的问题，冲洗式的壳体结构设计让接头表面没有多余的凹槽死角，日常维护时可以直接用低压气吹或者无尘布擦拭表面的灰尘，不会在缝隙里积存杂物导致绝缘性能下降。

　　在实际选型应用时，需要注意这款接头的安装深度，接头嵌入面板后向后延伸的本体长度控制在18mm以内，对于内部空间紧凑的电池仓、小型电源模块来说，不会占用过多的内部布线空间，尾部的焊线杯做了敞口设计，焊接12AWG到16AWG的硅胶线时操作空间充足，不需要额外扩孔就能完成焊线作业，焊线完成后可以搭配热缩管做绝缘防护，也可以根据需求选配尾部的线卡固定线材，避免线材被拉扯时焊点受力脱落。从结构设计的细节来看，接头的插合面做了导向倒角，公母头对插时不需要刻意对准，顺着倒角就能顺利滑入插合位置，插合到位后会有清晰的段落反馈，现场调试时不需要反复确认是否插紧，插拔寿命可以达到1000次以上，满足设备日常维护、电池频繁拆装的使用需求。

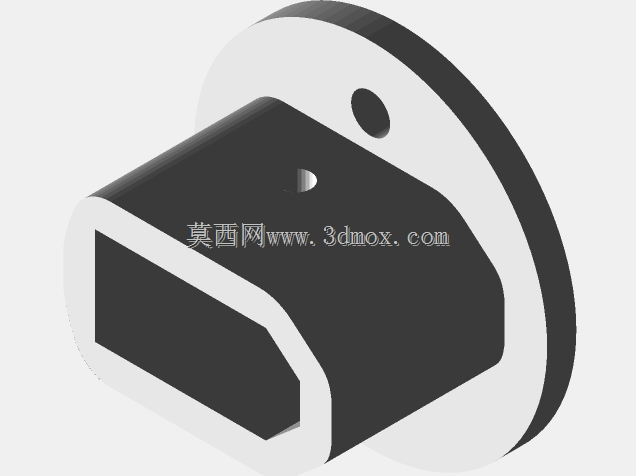

　　不同于带线束的成品接头，散装头的设计给布线施工留了足够的灵活度，施工人员可以根据设备内部的实际走线长度裁剪线材，不会出现成品线束过长需要盘绕、过短够不到接线点位的问题，在定制化的小型电源设备、航模动力套装、便携式储能电源的生产组装场景下，这种散装嵌入式接头能够很好地适配不同设备的结构差异，不需要针对每一款设备重新开模做专用接头，有效降低小批量定制设备的零部件采购成本。在三维建模层面，这款接头的模型还原了实际产品的安装尺寸、插合限位结构、焊线杯位置，结构设计人员在做设备面板布局时，可以直接将模型导入装配体，提前核对安装孔位、预留插拔操作空间，避免出现结构干涉、安装后接头突出面板过多影响外观的问题，也能在设计阶段就模拟接线后的线材走向，优化内部走线的布局，减少样机试制阶段的改模次数。
