无尾飞翼一体化主翼承载结构设计

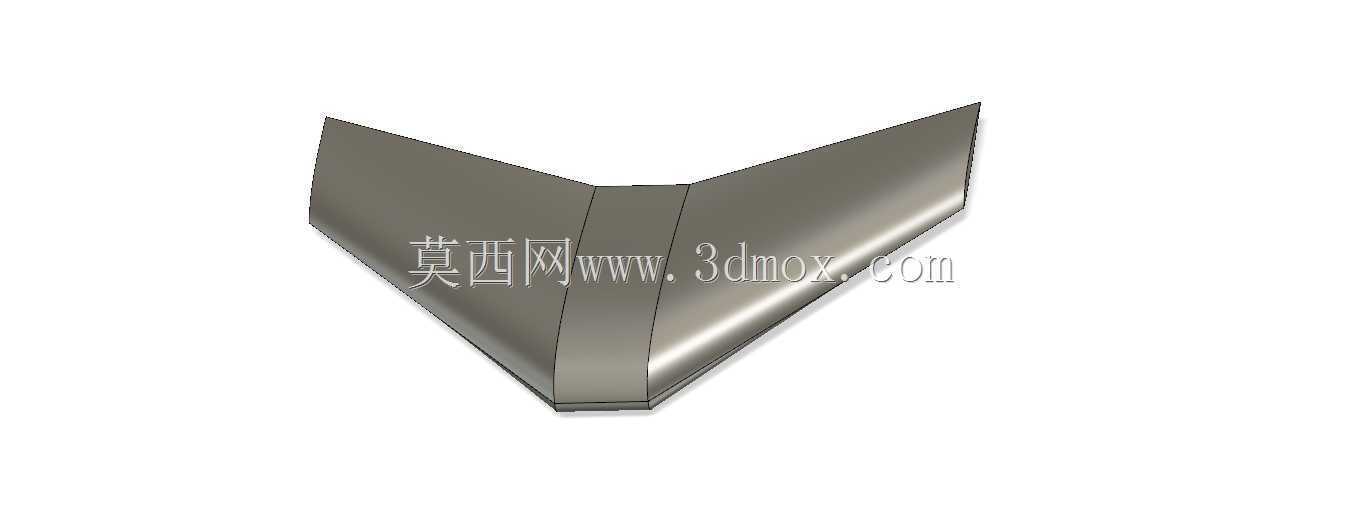

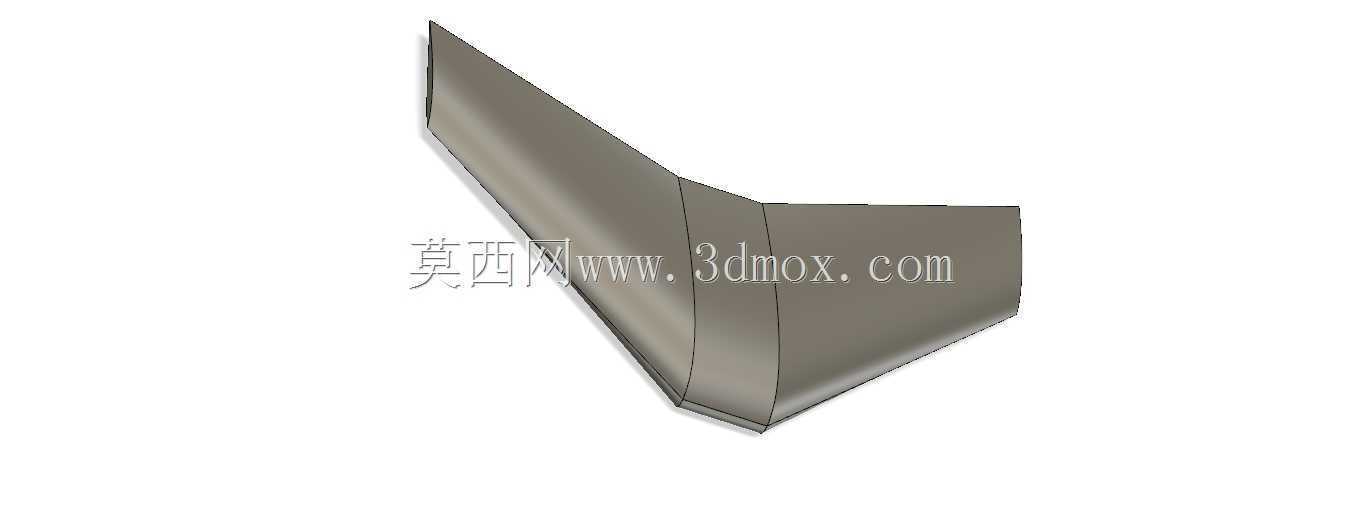

　　这款无尾飞翼结构采用翼身完全融合的构型设计，取消了传统固定翼飞机的独立机身段、水平尾翼与垂直尾翼部件，整个气动承力面完全整合为对称V形整体结构，所有机载功能单元、载荷、动力与航电设备全部集成在主翼的内部腔体空间内，从根源上消除了传统机身与机翼连接部位的气动干扰阻力，同时大幅降低了结构连接的应力集中风险。从实际工程应用场景来看，这类飞翼构型目前广泛应用于长航时侦察无人机、隐身攻击无人机、小型巡飞器以及部分民用低速验证飞行器的结构设计中，相比常规布局飞行器，其升阻比可提升20%以上，雷达反射截面积更小，同时内部可用容积的利用率提升近40%，能够在相同起飞重量下搭载更多载荷或携带更多燃料，有效延长巡航时间与作战半径。

　　在功能特性设计上，该结构完全依靠主翼后缘的控制面完成俯仰、偏航与滚转的全姿态操控，取消传统尾翼后，整机的结构重量进一步降低，翼面的载荷分布更加均匀，从翼尖到翼根的应力传递路径更短，避免了常规布局中尾翼连接段的交变疲劳问题。设计过程中首先确定了整机的对称中心线作为基准，两侧翼面沿中心线完全对称展开，翼型采用低速高升力层流翼型，翼尖做了切尖处理以降低诱导阻力，中心线位置设置了纵向加强筋结构，作为整机的主承力梁安装位置，两侧翼面的蒙皮为等厚度渐变设计，从翼根到翼尖厚度逐步减小，在保证结构强度的前提下尽可能降低结构重量。

　　从安装边界与尺寸约束来看，该结构的翼展方向总宽度根据实际搭载需求可做等比例缩放，基础验证版模型的翼根处最大厚度为120mm，翼尖处厚度收窄至15mm，两翼的后掠角为32度，能够满足亚音速飞行状态下的气动要求。内部腔体的预留空间沿翼展方向逐步收窄，中心线位置的腔体高度最大，可安装主电池、飞控板、动力电机等核心部件，靠近翼尖的位置可布置舵机、天线等小型部件，所有设备的安装点位都预设了安装凸台与走线槽，不需要额外在蒙皮上打孔固定，避免破坏翼面的气动完整性与结构强度。

　　在结构强度校核层面，该飞翼结构的主承力路径为两侧翼面的气动载荷通过蒙皮传递到中心纵向加强梁，再由加强梁传递到动力安装座与起落架连接点位，整个传力路径没有冗余的转折结构，能够承受最大6g的机动过载，满足小型无人机的飞行强度要求。蒙皮与内部加强筋采用一体化成型设计思路，若采用复合材料加工可直接一体铺层固化，若采用金属加工则可通过钣金折弯加焊接的方式成型，加工工艺性良好，不需要复杂的工装夹具即可完成组装。同时该构型的重心设计范围较宽，重心允许在中心弦长的25%到35%区间内调整，对设备安装的位置公差容忍度较高，降低了整机装配时的配平难度，不需要额外增加配重块即可满足飞行的静稳定要求。

　　实际使用中，这类飞翼结构的地面维护也更加便捷，整个翼面的下蒙皮可设置为快拆结构，打开后即可直接接触到所有机载设备，不需要像常规布局飞机那样分别拆解机身、机翼、尾翼的维护口盖，大幅缩短了地面整备时间。同时由于没有外露的尾翼部件，整机的存放与运输占用空间更小，不需要拆卸尾翼即可放入标准储运箱内，适合外场作业的快速部署需求。针对低速飞行场景，该结构的失速特性更加平缓，即使进入失速状态也不会出现尾旋等危险姿态，只要适当推杆降低迎角即可恢复正常飞行，对飞控系统的控制精度要求更低，也适合作为新手飞行训练的验证机型结构。
