隐身概念喷气式歼击机外观结构设计

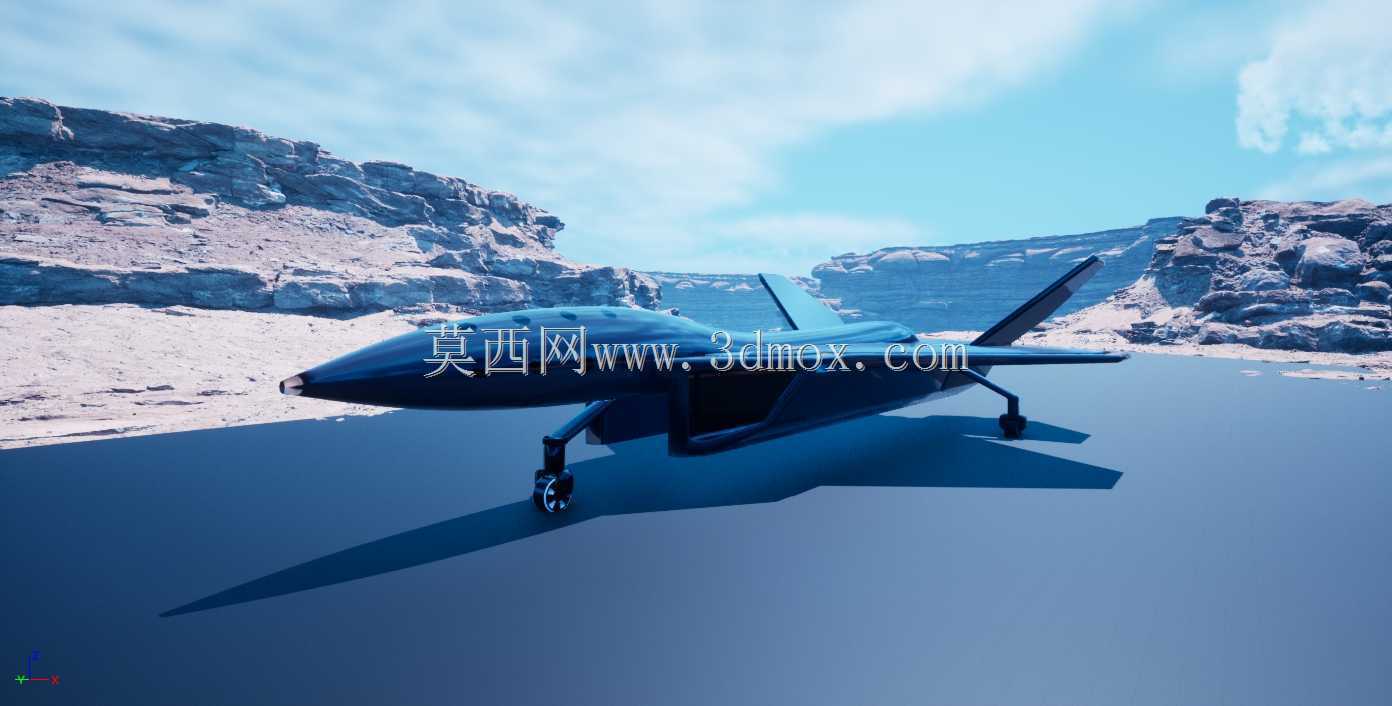

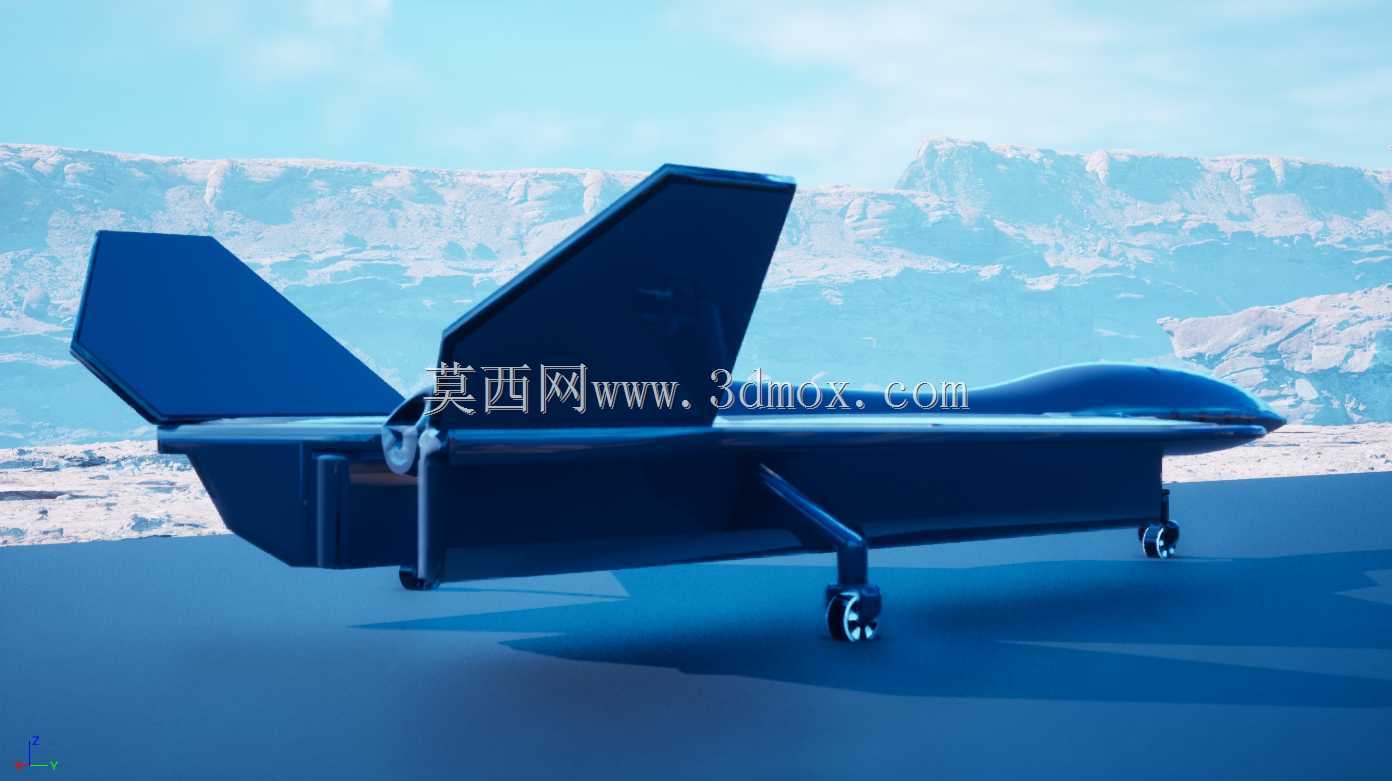

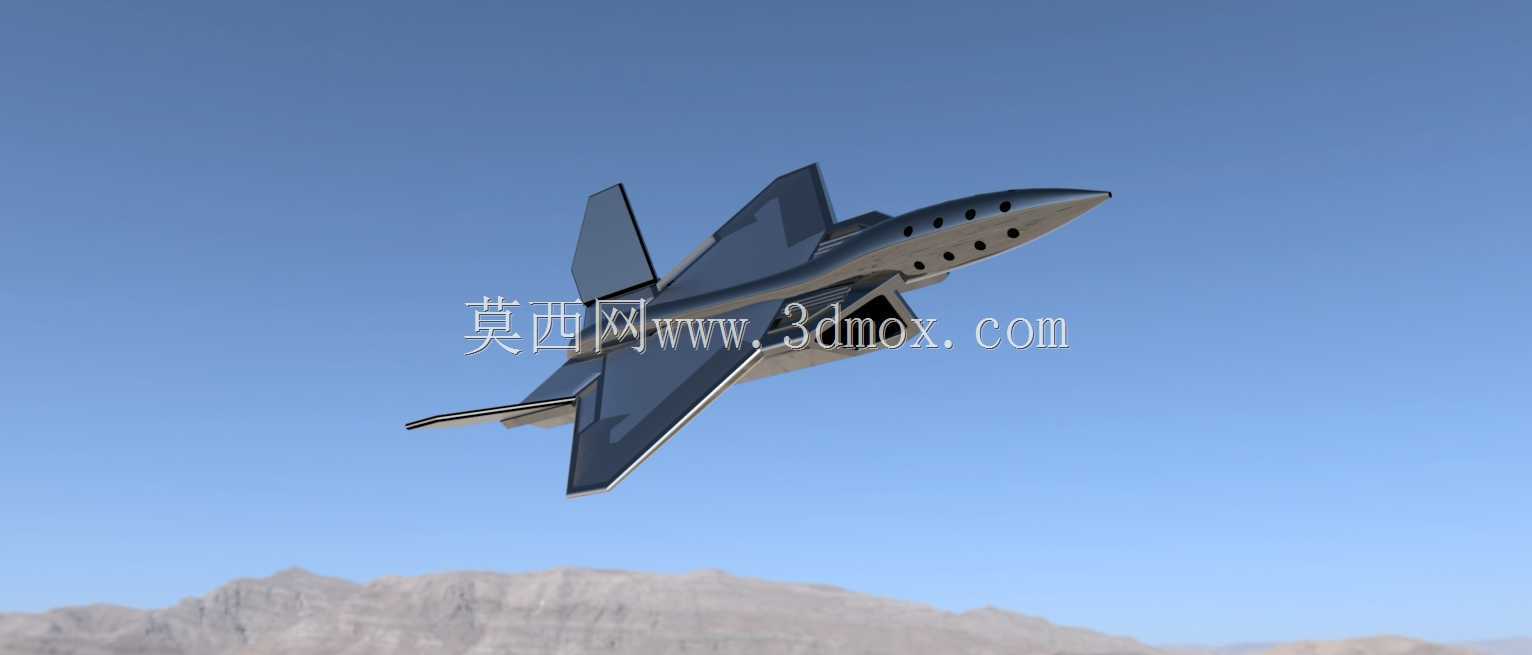

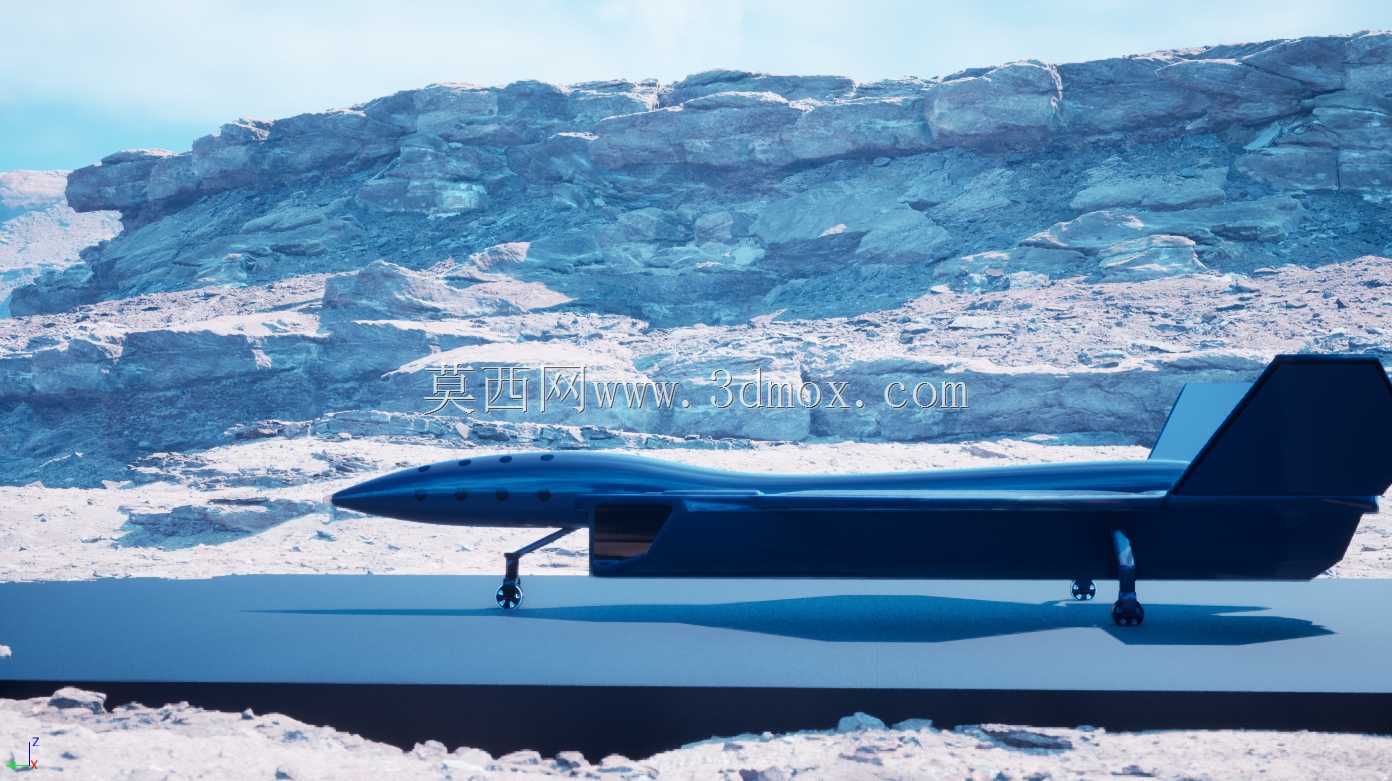

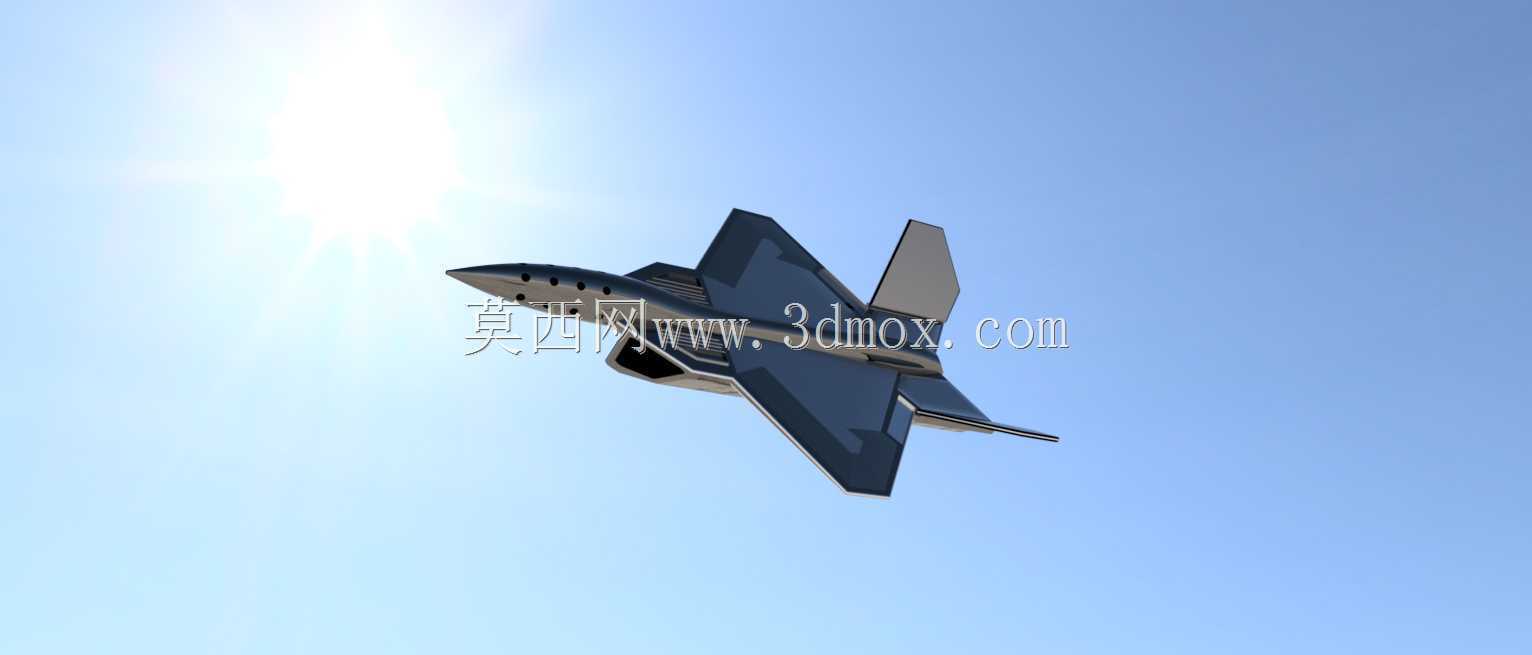

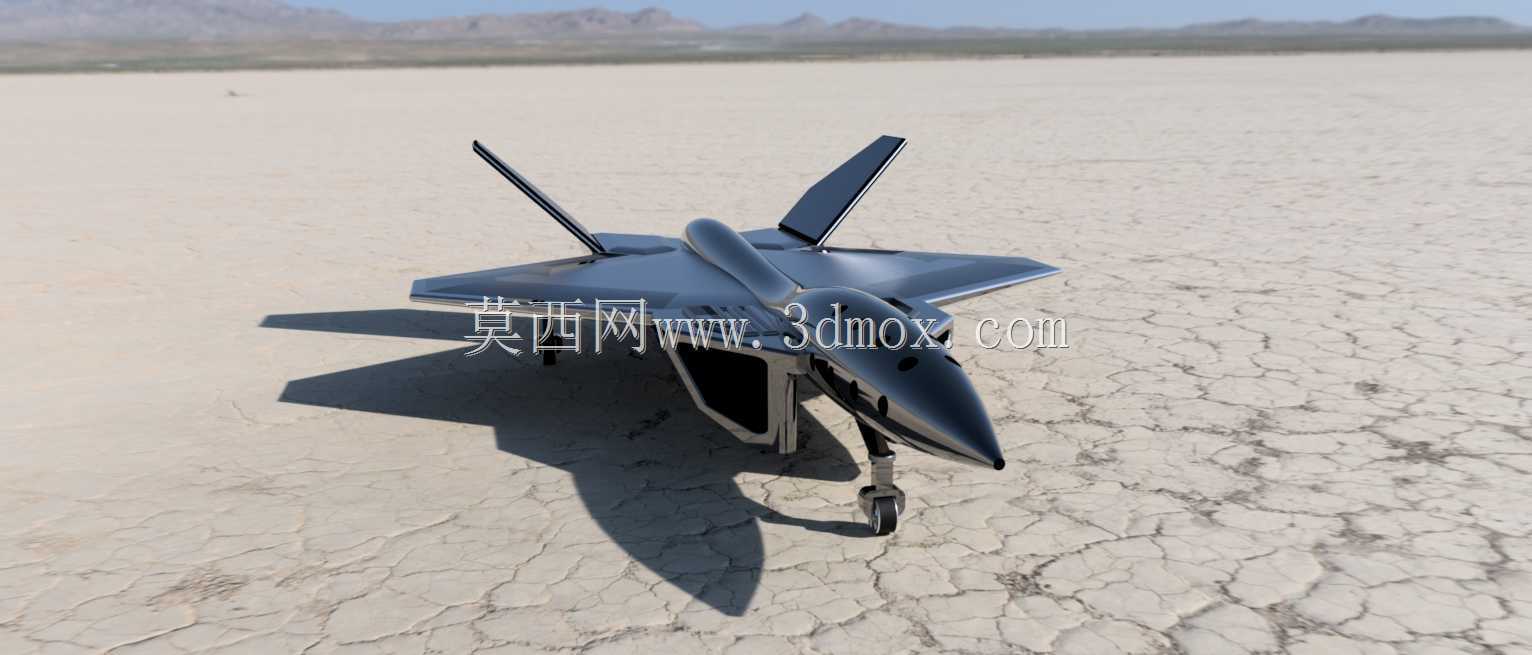

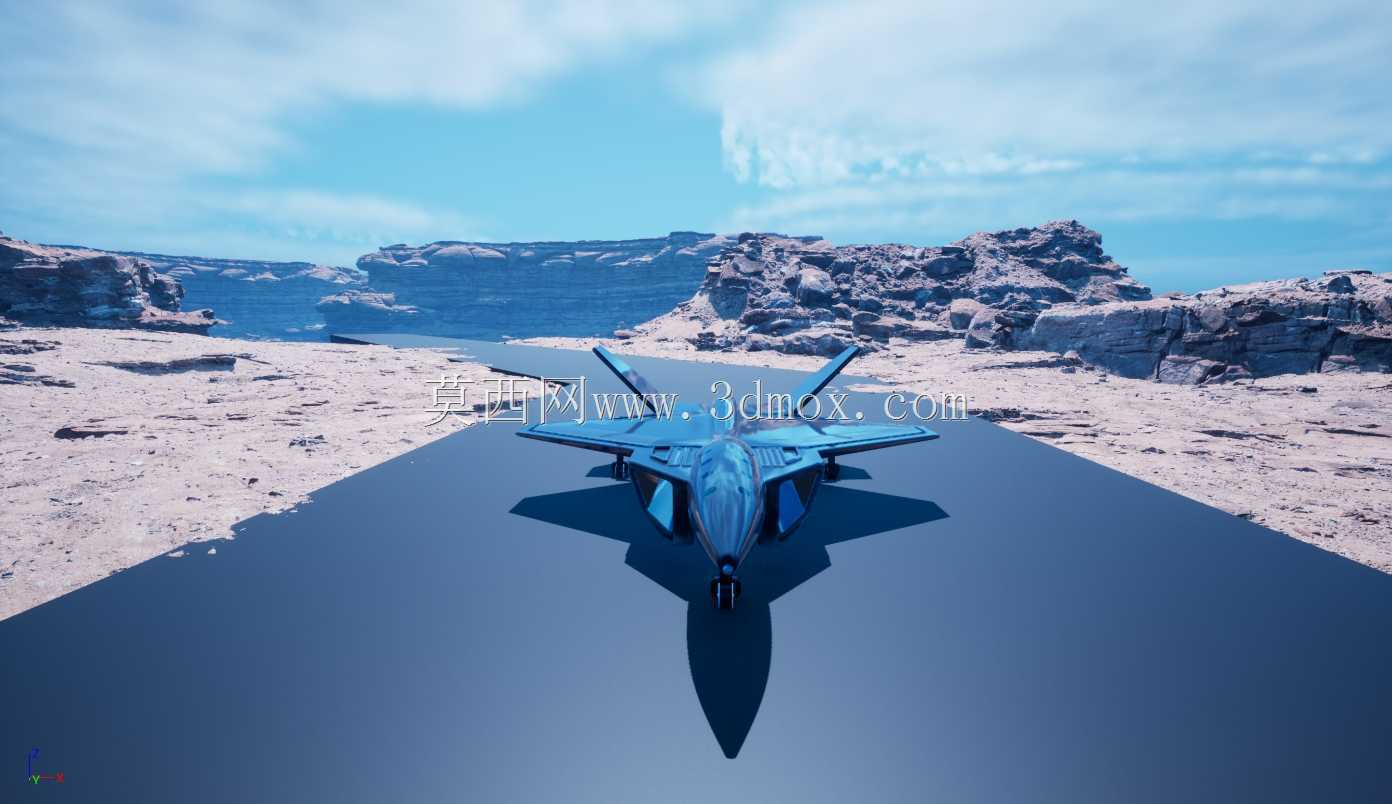

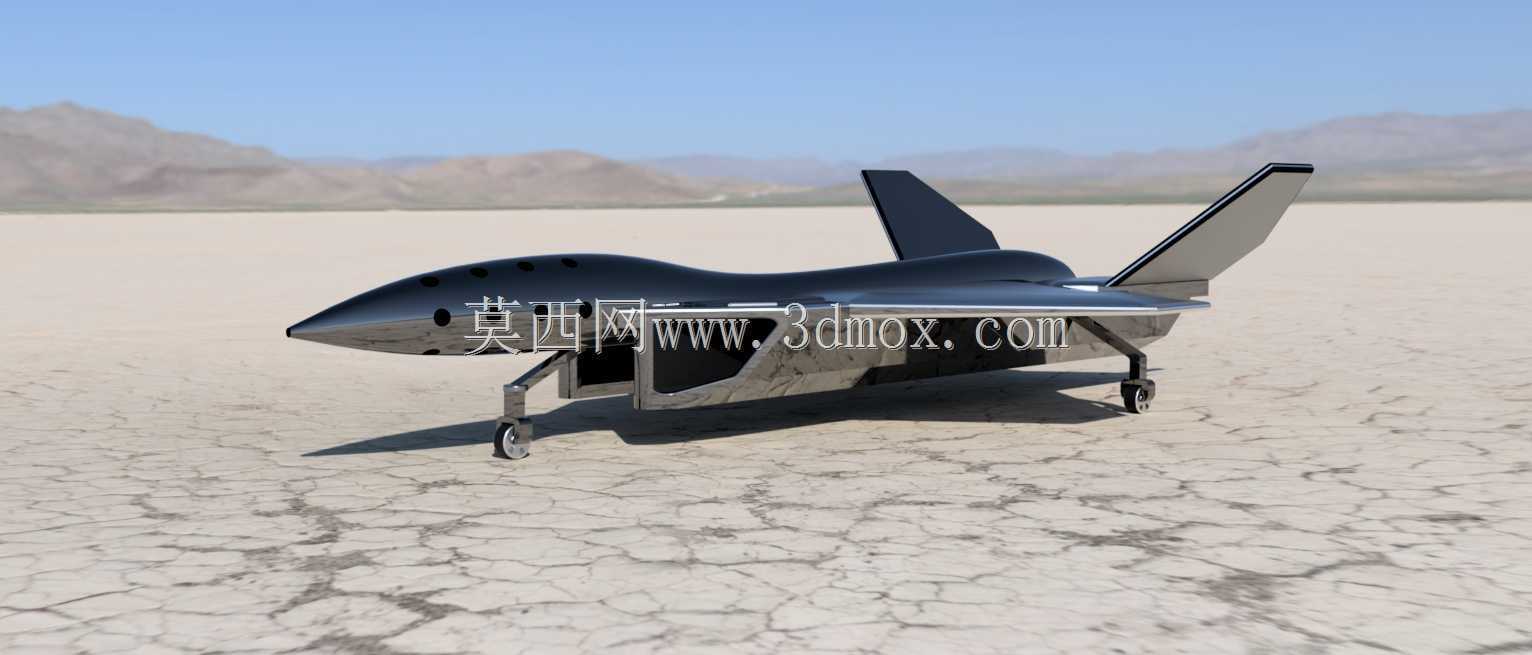

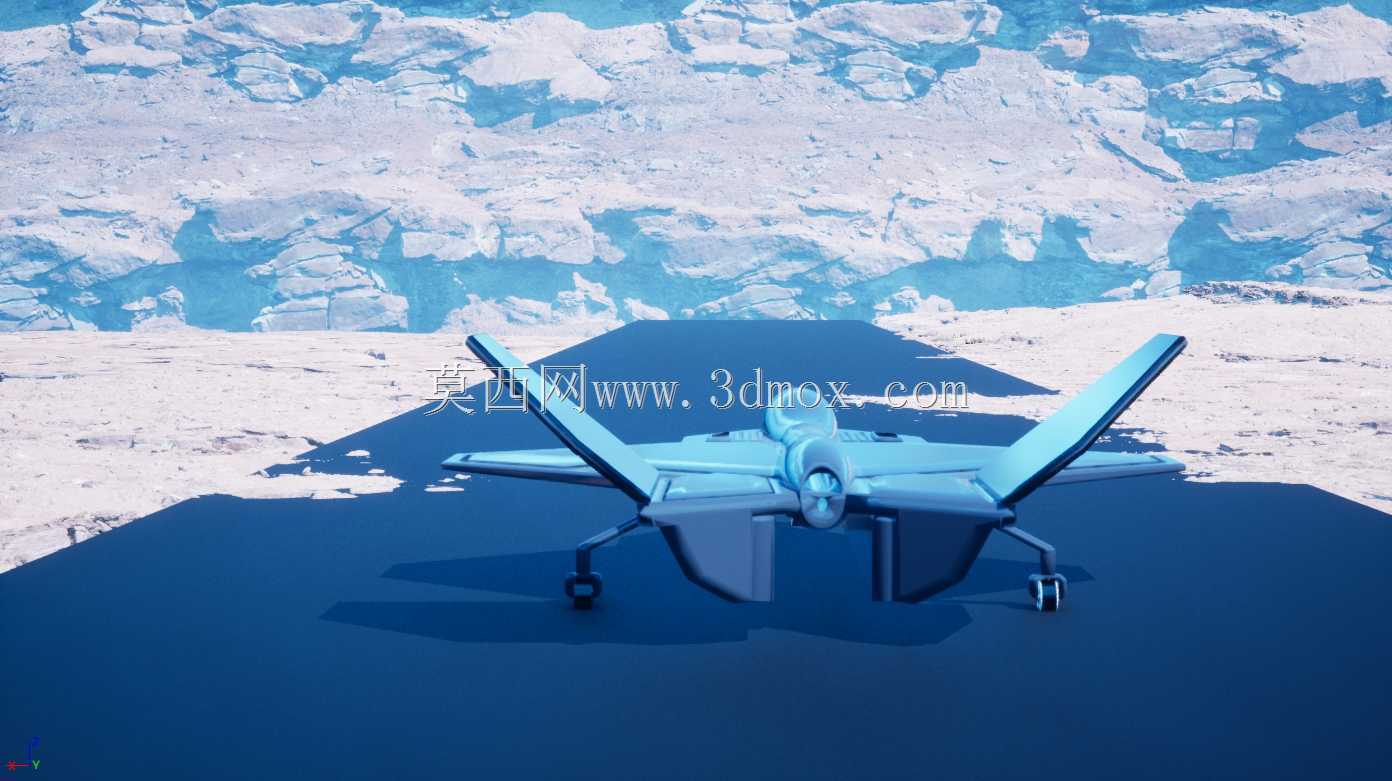

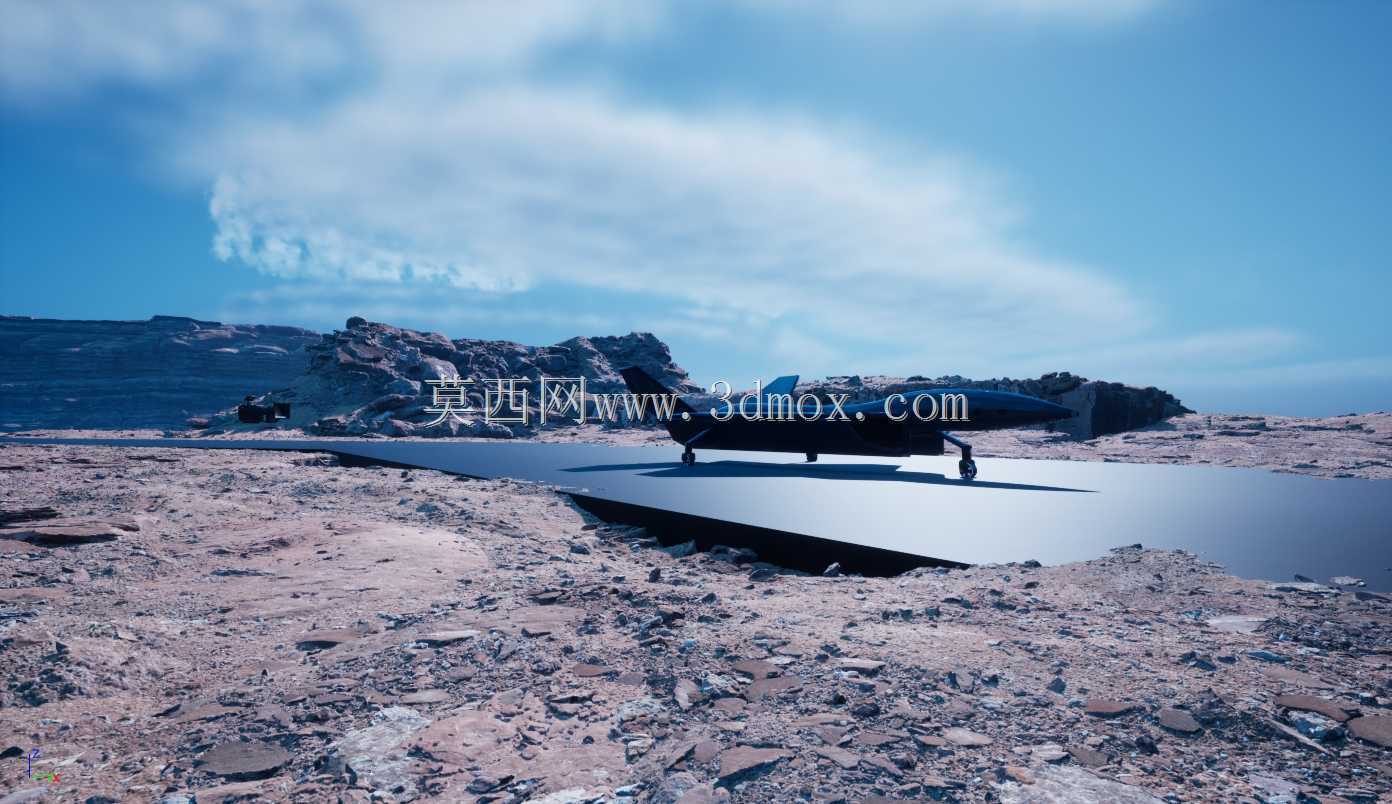

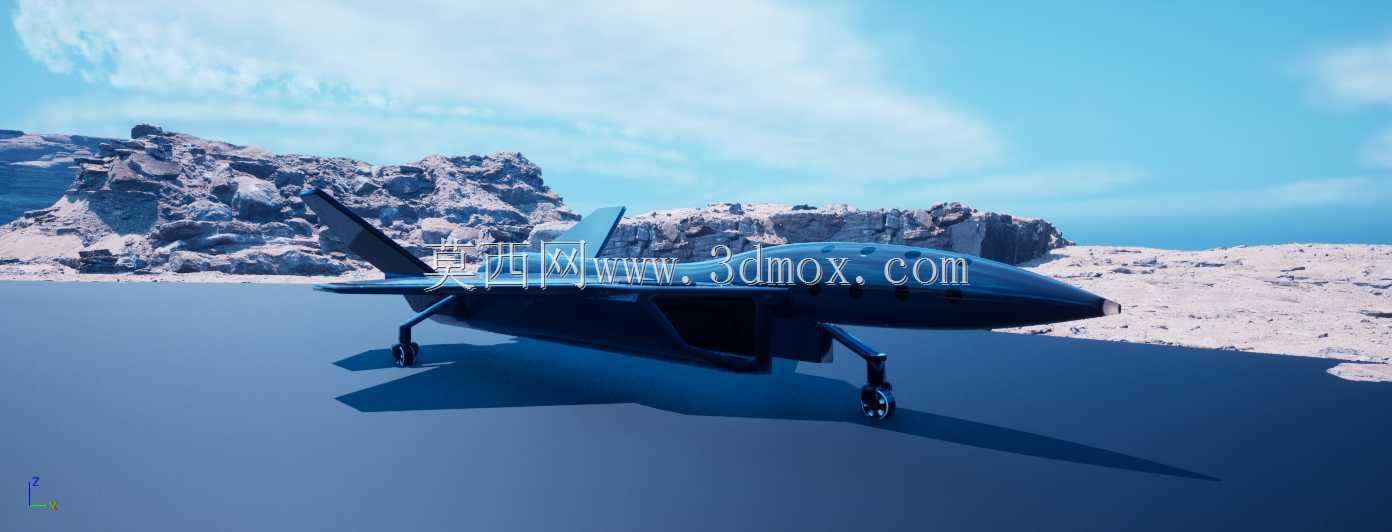

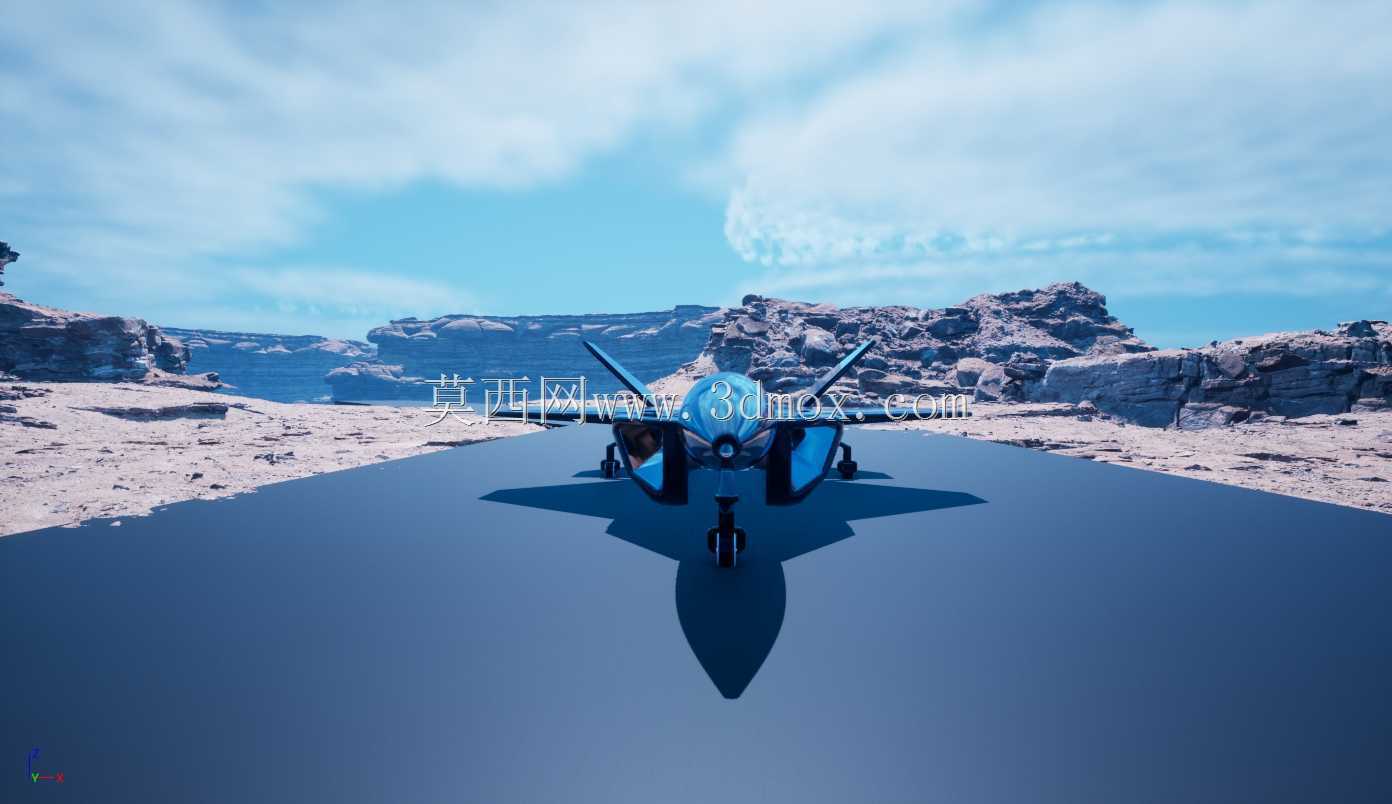

　　这款隐身喷气式飞行器的三维结构设计，核心围绕低可探测性作战需求展开，在气动布局与结构边界的平衡上做了多轮迭代优化。从实际应用场景来看，这类构型主要面向制空作战、突防打击任务场景，需要在高速巡航、大迎角机动、雷达隐身多重约束下找到结构设计的最优解。

　　整机采用翼身融合的无尾翼布局，机身棱边做了连续平行的斜切处理，所有口盖、接缝的边缘均遵循平行化设计原则，将雷达反射波集中到几个窄波束方向，避免全向强反射。前机身截面为菱形，进气道布置在机身两侧，采用背负式DSI无附面层隔道设计，既省去了附面层隔道的结构重量，又能遮挡发动机压气机叶片这个强反射源，进气道唇口做了切尖处理，兼顾高速进气效率与隐身需求。

　　起落架采用前三点式布局，前起落架为双轮结构，布置在座舱后方的机身承力框位置，主起落架为单轮结构，向内收入机身中部的起落架舱，舱门边缘同样做了锯齿化处理，关闭后与机身蒙皮齐平，保证表面连续性。整机的安装边界需要考虑地面停放时的擦地角限制，尾撑下方的尾橇结构做了耐磨处理，避免大迎角起降时尾部触地损伤蒙皮，主起落架的轮距与轴距经过反复核算，保证地面滑行、转向时的稳定性，不会出现侧翻风险。

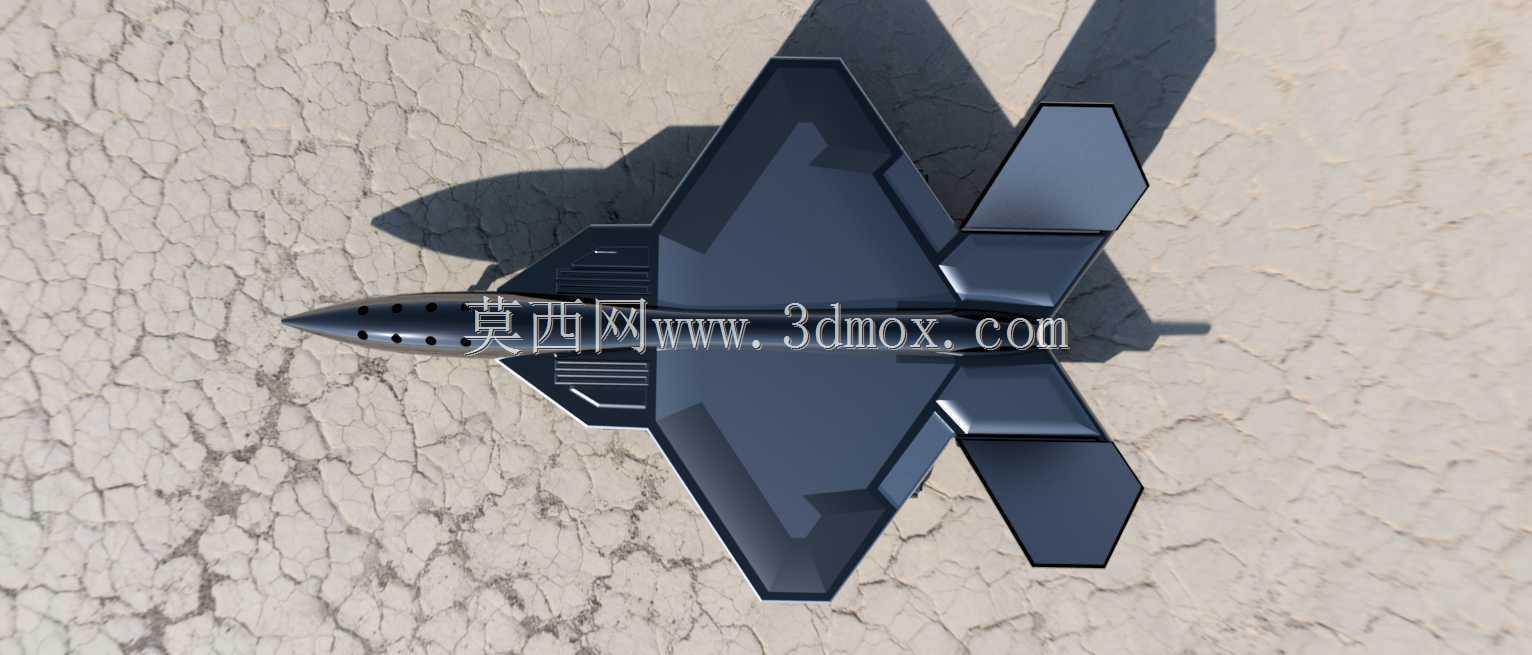

　　机翼采用大后掠角切尖三角翼，翼型为超临界翼型优化版本，相对厚度控制在4%以内，既降低跨音速飞行的波阻，又能保证机翼内部有足够的空间布置燃油箱、操纵作动机构。机翼前缘与后缘的后掠角经过匹配设计，前缘后掠角42度，后缘前掠角12度，所有翼面边缘均与机身棱边平行，进一步优化雷达散射特性。翼身融合段采用大曲率过渡，没有明显的折线棱角，既降低了飞行阻力，又能让机身与机翼的承力结构平滑过渡，减少应力集中点，提升结构疲劳寿命。

　　动力系统采用单发大推力涡扇发动机布置方案，发动机安装在机身中后部的发动机舱内，舱体采用钛合金隔热层结构，避免高温燃气对机身蒙皮、机载设备造成热损伤。尾喷口采用二元矢量隐身喷口设计，喷口上下边缘做了锯齿处理，能够对涡轮后的高温燃气进行掺混降温，降低红外辐射特征，同时矢量喷口可上下偏转15度，提升飞机的大迎角机动能力与短距起降性能。喷口与后机身的过渡段采用保形设计，没有突出的结构，避免产生额外的阻力与雷达反射。

　　座舱采用整体式水泡形座舱盖，风挡与座舱盖为一体化成型结构，表面镀有金属导电膜，能够阻挡雷达波进入座舱形成腔体反射，座舱盖的边缘与机身棱边保持平行，开启方式为向后向上翻开，铰接点布置在座舱后方的承力结构上，保证弹射救生时座舱盖能够快速抛离。座舱内部的仪表板、操纵杆、弹射座椅等设备的布置，严格按照人体工程学尺寸设计，飞行员的坐姿视野范围满足起降、空战的观察需求，座舱的增压、温控管路均布置在座舱下方的设备舱内，不占用机身主承力空间。

　　机载设备的安装预留空间主要分布在机头雷达罩后方、机身两侧的设备舱、机翼前缘的电子设备舱内，机头雷达罩采用透波复合材料制作，倾斜安装的有源相控阵雷达阵面能够同时满足探测需求与隐身需求，避免雷达阵面形成镜面反射。机身表面的传感器窗口均采用埋入式设计，窗口材料与蒙皮齐平，表面做了导电处理，保证整机的电磁连续性。

　　整机的结构承力体系采用半硬壳式结构，机身主承力框为钛合金整体机加件，纵向布置4根主承力梁，机翼与机身的连接采用多交点集中连接方式，能够将机翼的升力、机动载荷均匀传递到机身承力结构上。所有口盖均采用快卸式密封设计，既方便地面维护时快速打开，又能保证飞行时的气密性，减少阻力。燃油系统采用机身油箱+机翼油箱的整体油箱设计，油箱内壁做了密封处理，供油管路沿着机身承力梁布置，避免被炮火击中时出现漏油故障。

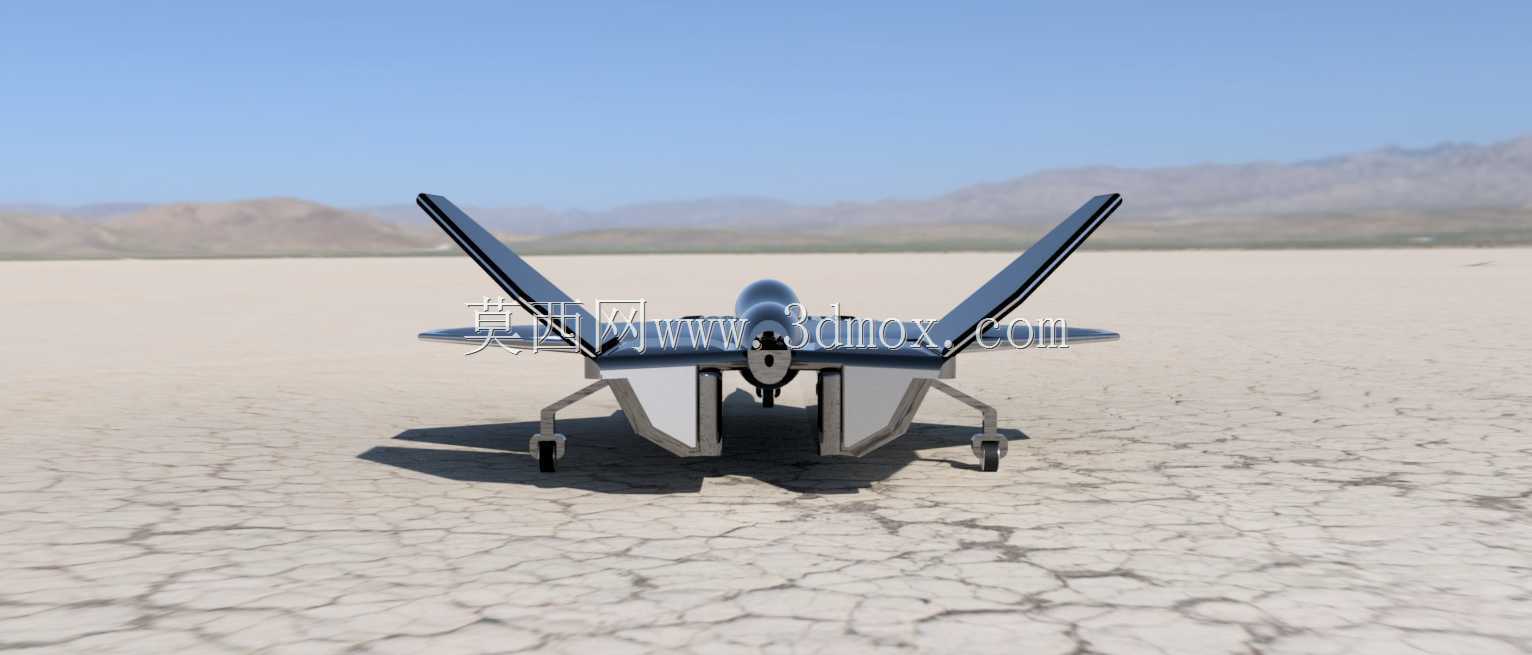

　　在气动特性的设计验证上，这款构型经过了多轮CFD仿真计算，对不同迎角、马赫数下的升阻特性、操纵面效率做了反复优化，垂尾采用外倾式全动垂尾设计，外倾角27度，既能够避免侧向雷达强反射，又能保证高速飞行时的方向稳定性，全动垂尾的作动机构布置在垂尾根部的承力框内，偏转范围为正负25度，可同时作为方向舵与减速板使用，在飞机着陆时可同时向外偏转，增加阻力缩短滑跑距离。
