四款巴杉木手掷滑翔机结构设计方案

　　本次呈现的四款手掷滑翔机结构，均采用巴杉木作为核心加工基材，这类材料在轻量航模制作领域应用广泛，密度低、易切削加工的特性，能够在保证结构强度的前提下最大限度降低整机自重，适配手掷起飞的动力输入特性。从实际应用场景来看，这类结构主要面向青少年航空科普教学、户外休闲航模运动、基础空气动力学验证实验场景，既可以作为中小学航模课程的实操加工教具，也能作为航模爱好者入门练习手掷调参的基础载体，部分结构经过配重调整后，还可用于小型户外留空竞赛项目。

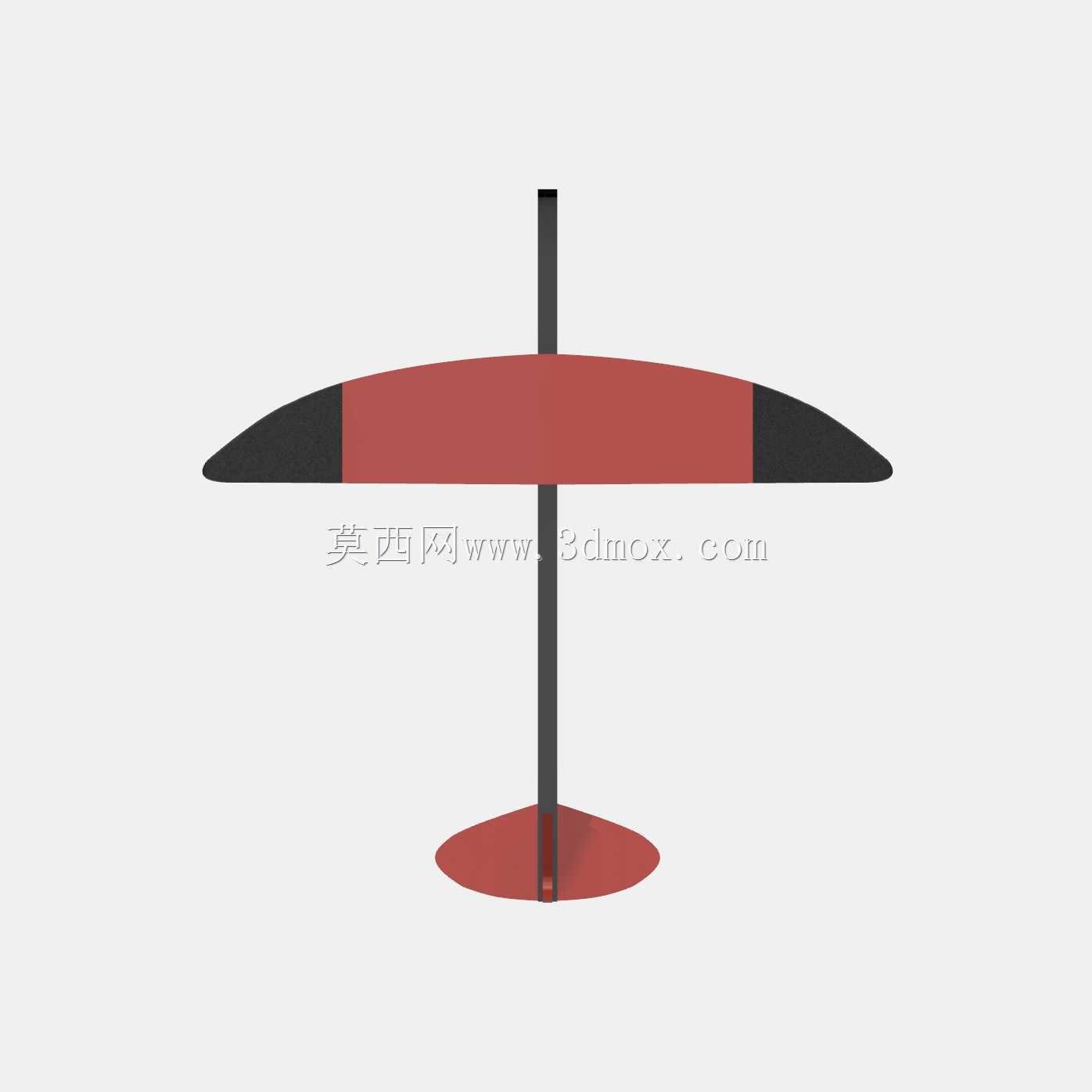

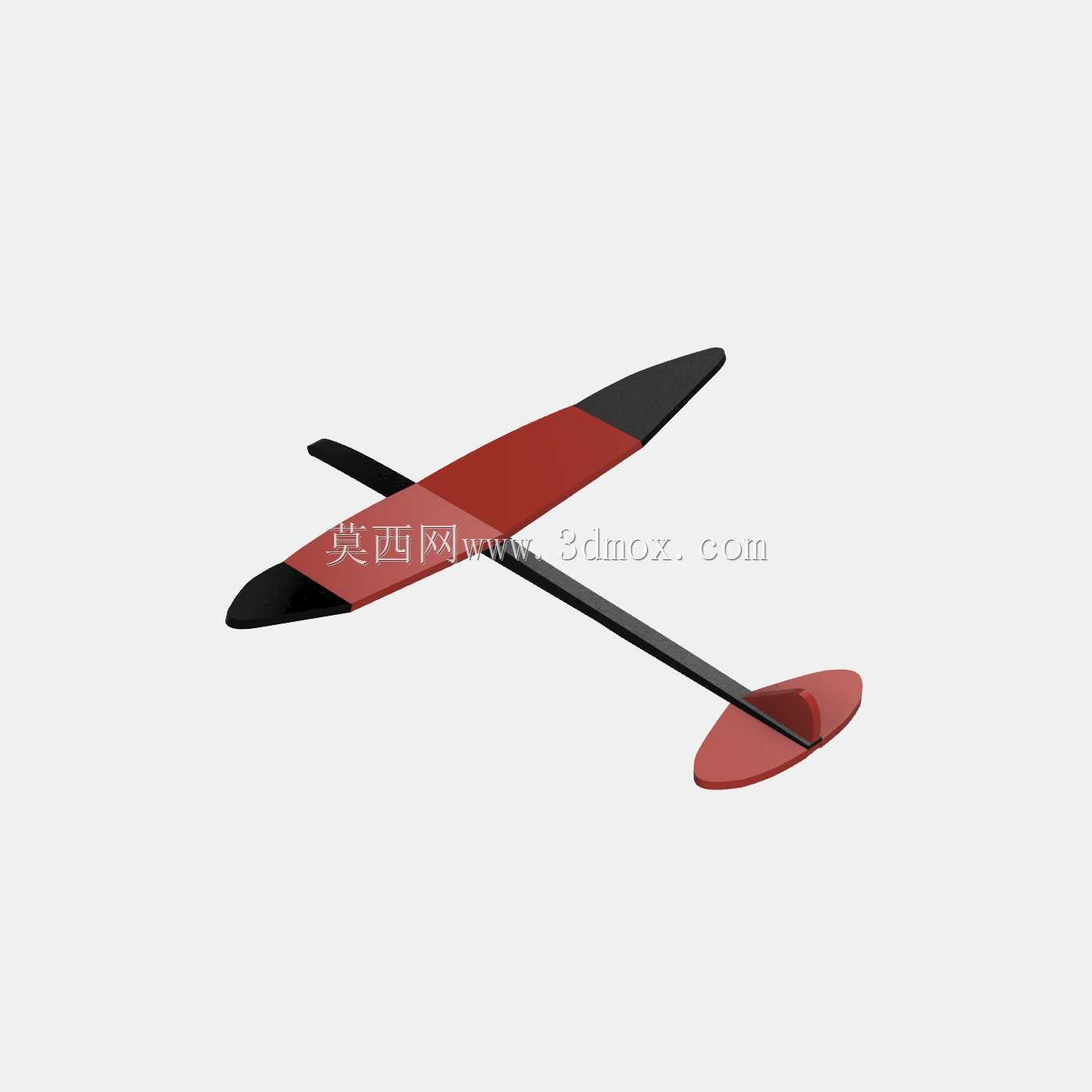

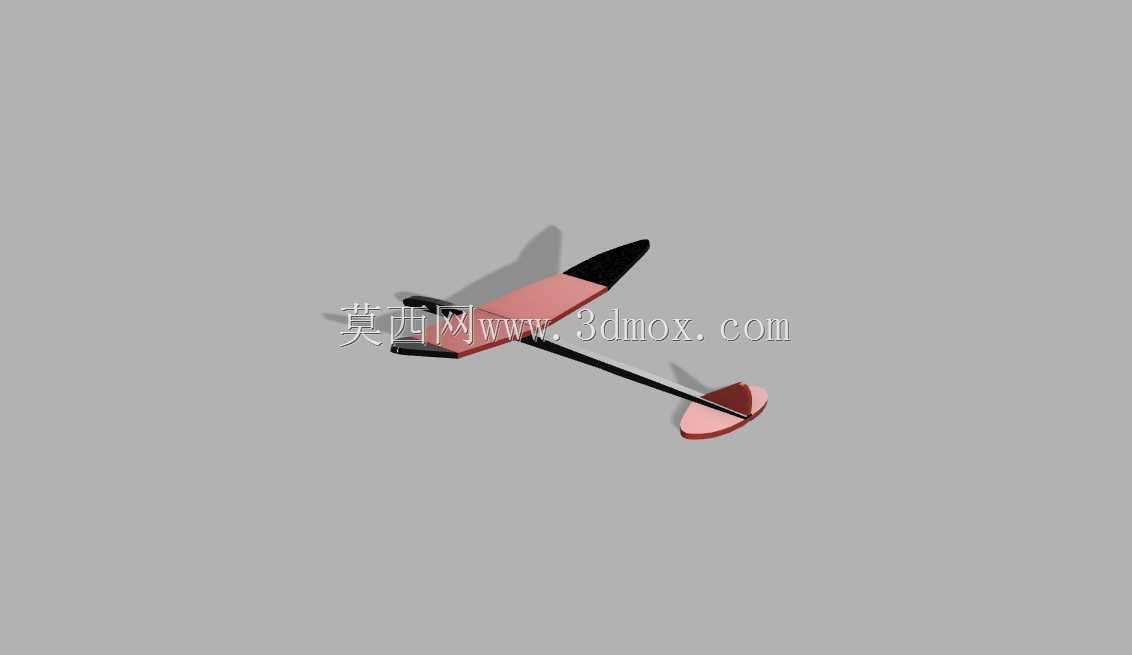

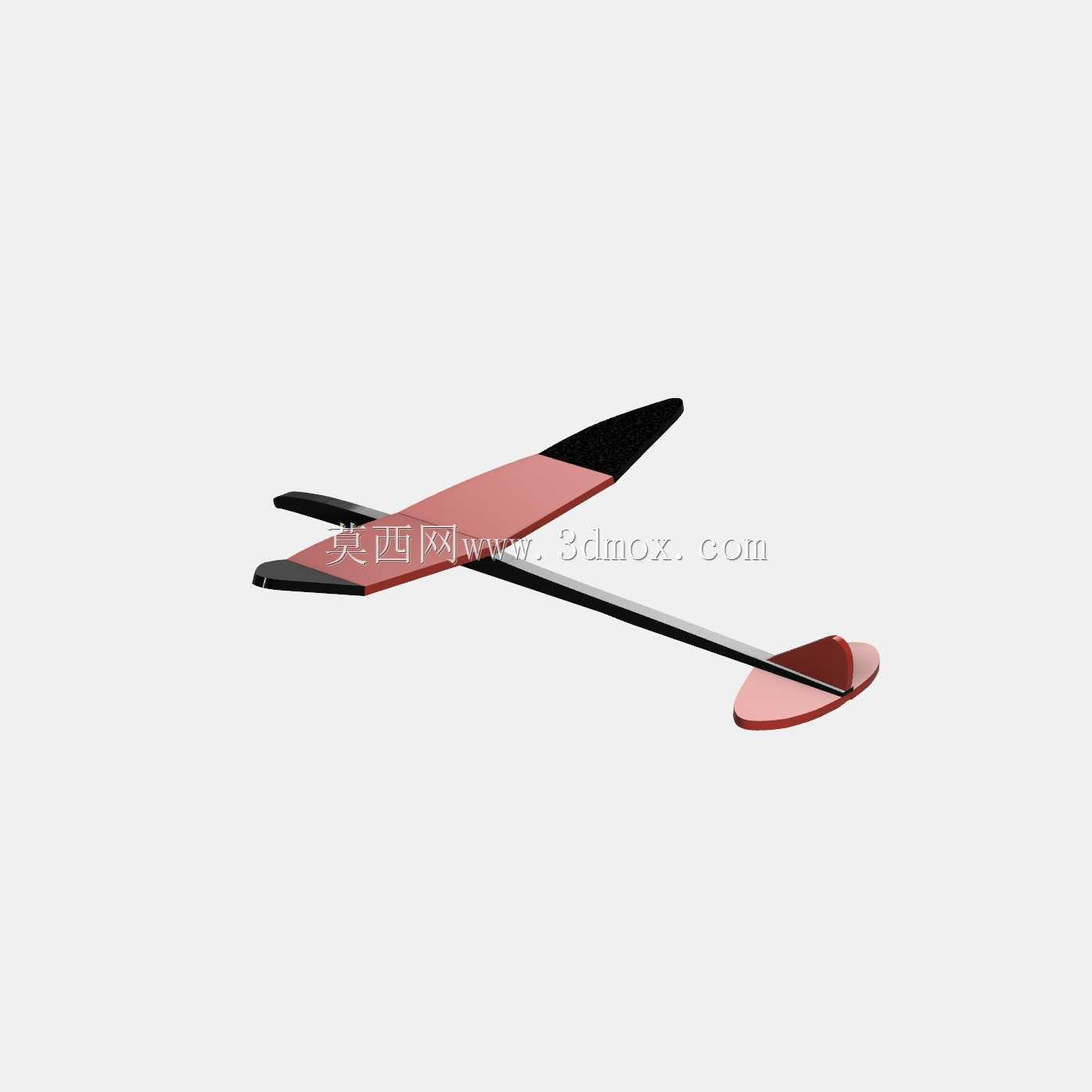

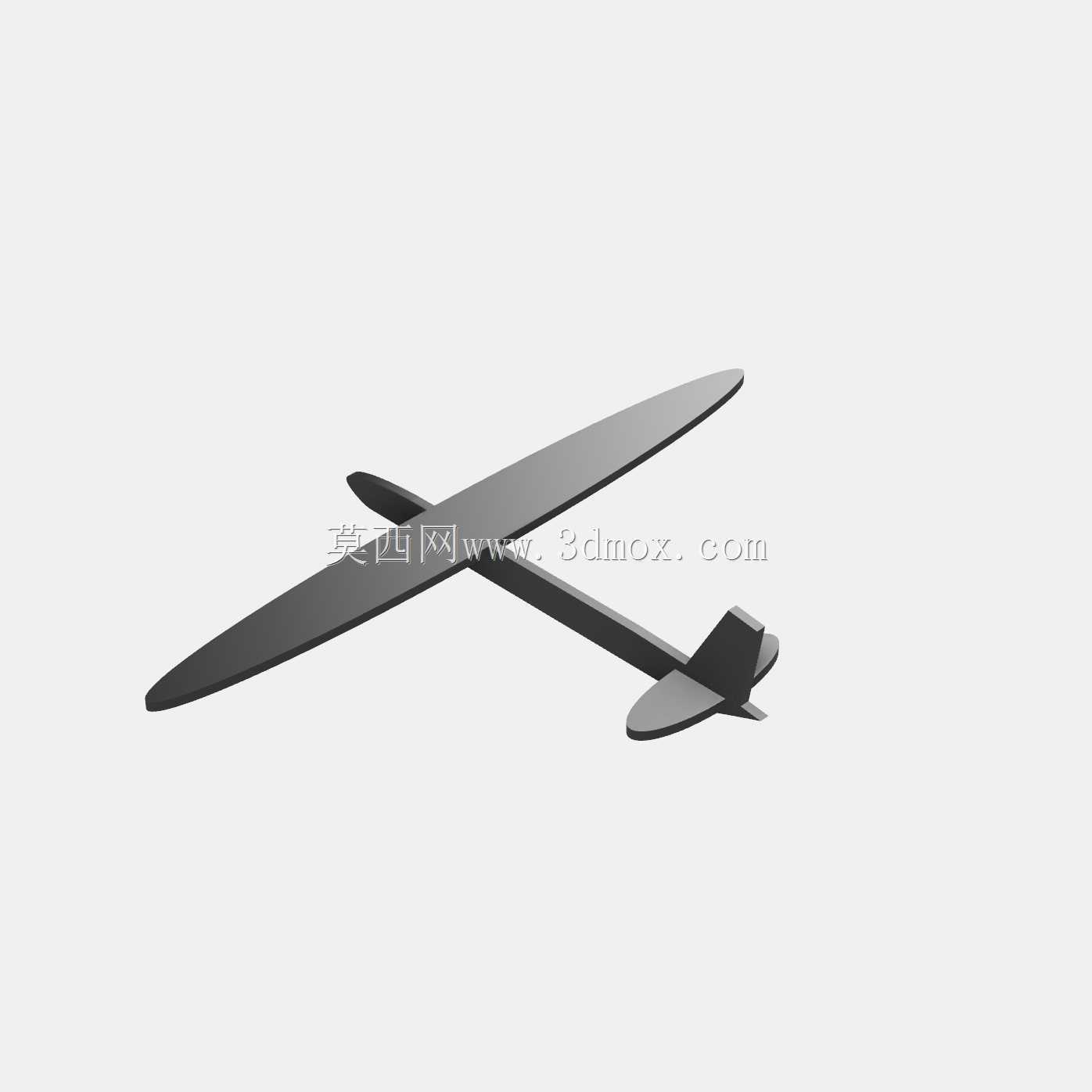

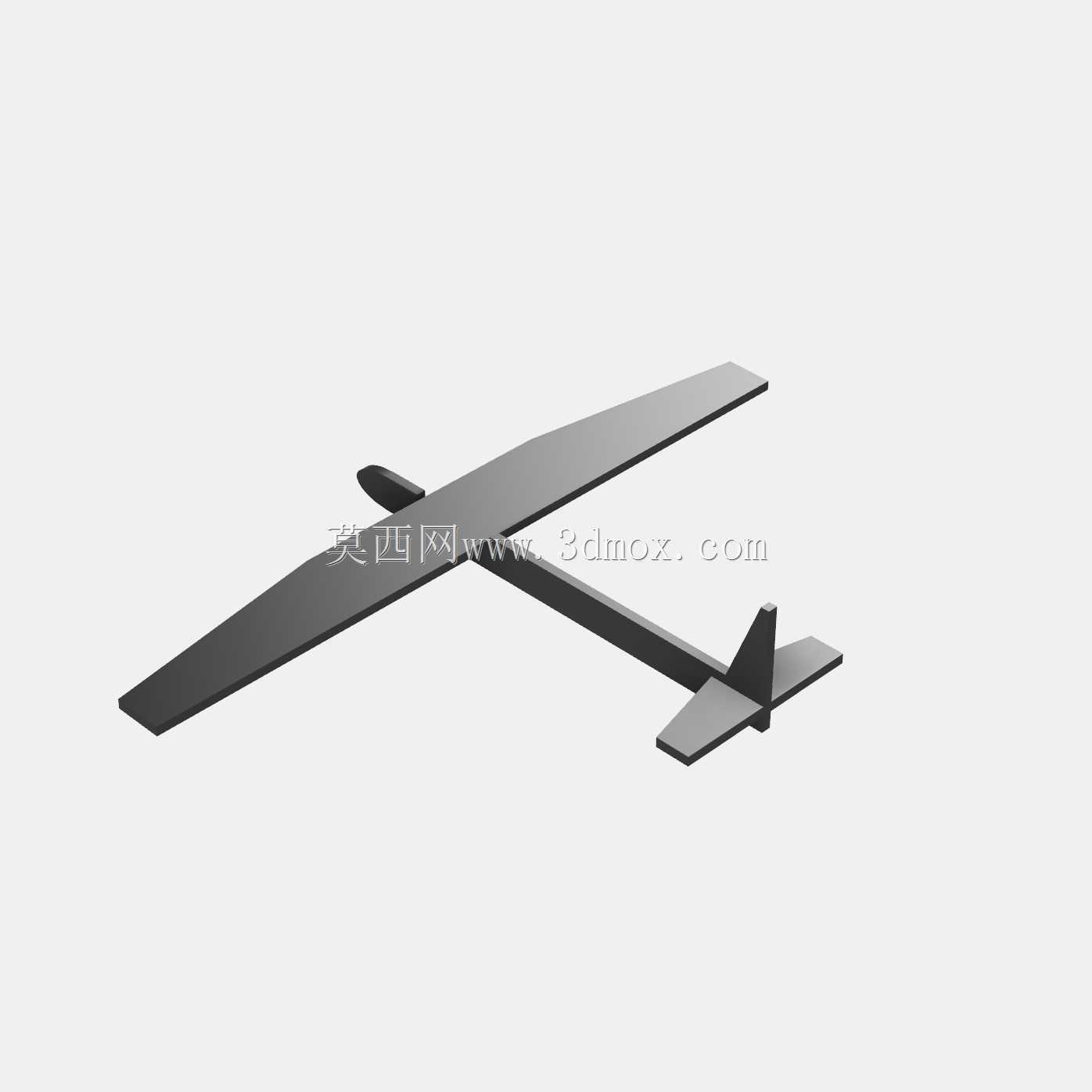

　　四款机型的设计思路各有侧重，第一款采用红黑撞色涂装的常规布局，机翼为平直矩形翼型，翼尖做了小角度上反设计，垂直尾翼与水平尾翼采用独立分体式结构，尾撑杆为细长巴杉木方条，这种布局的优势在于加工难度低，新手初次制作时的容错率高，机翼与机身的连接采用插接式结构，不需要复杂的紧固件，装配后机翼的安装角固定为3度，能够在低速手掷状态下快速获得足够升力，重心位置设计在机翼弦长的三分之一处，投掷后不容易出现头栽或者尾旋的问题。第二款机型为全灰色无涂装的长翼展布局，翼展比第一款提升约20%，机翼采用相对厚度更薄的平凸翼型，尾翼部分做了切尖处理，减少翼尖涡流带来的诱导阻力，这款机型的设计偏向留空性能优化，长翼展能够提升滑翔比，在相同的投掷初速度下能够获得更远的滑翔距离，机身部分做了流线型切削，横截面从机头到机尾逐渐收窄，减少飞行过程中的压差阻力，机翼与机身的连接点做了局部加厚处理，避免多次投掷后机翼根部出现应力断裂。

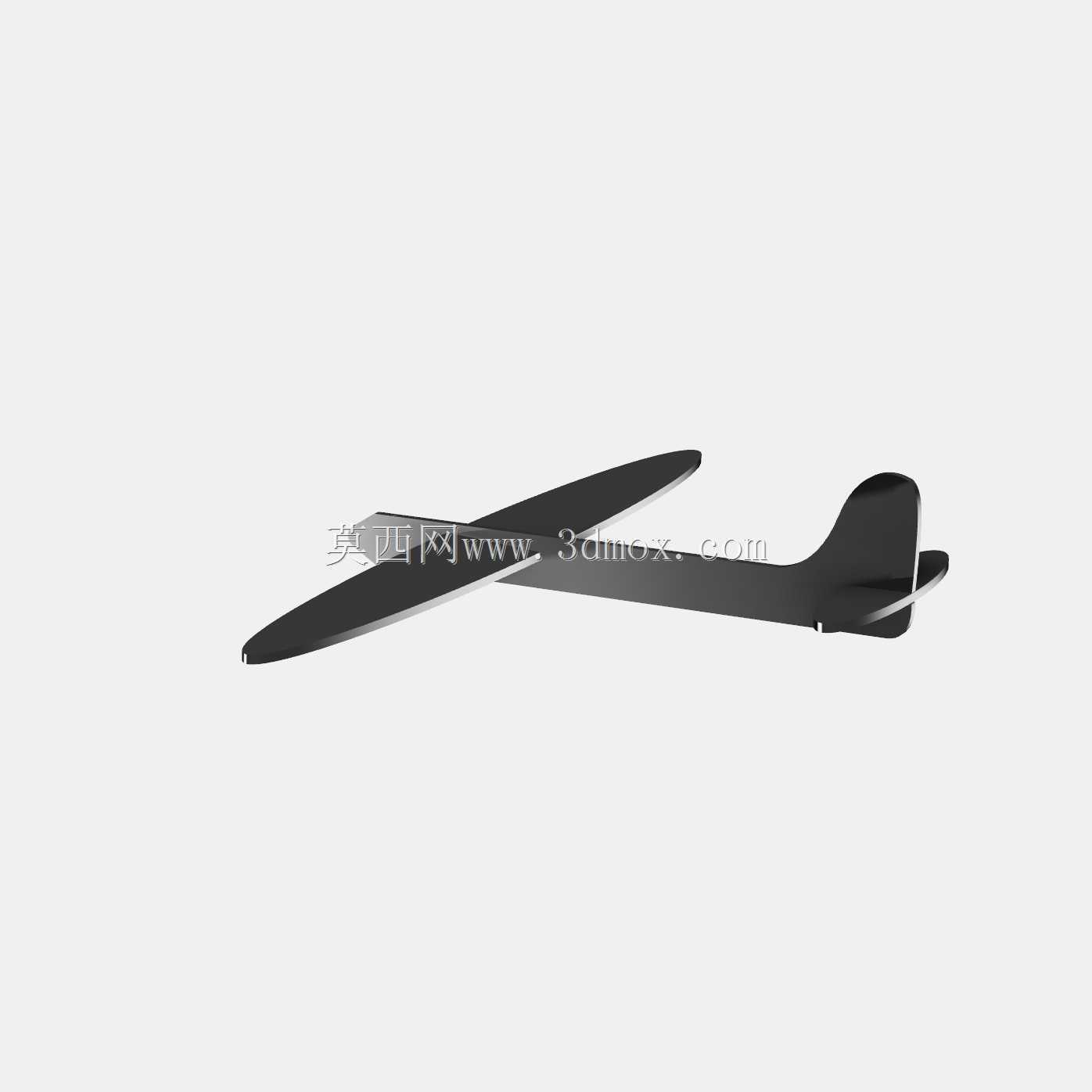

　　第三款机型的翼展介于前两款之间，水平尾翼采用了全动式设计，相比固定式平尾，能够通过调整平尾的安装角度快速适配不同的投掷力度与场地风况，在户外有侧风的环境下，微调平尾角度即可保持飞行姿态稳定，这款机型的机头部分做了配重预留槽，可以根据实际飞行需要添加铅片调整整机重心，适配不同力度的投掷习惯，机翼的上反角设计为5度，比常规布局更大，能够提升飞行过程中的横向自稳能力，即使投掷时出现轻微的姿态偏转，也能依靠气动特性自行修正，不需要复杂的遥控装置即可保持直线滑翔轨迹。第四款机型采用了高单翼布局，机翼安装位置在机身的上方，相比中单翼布局，这种设计的重心更低，飞行过程中的稳定性更强，尾翼部分采用了一体式V型尾翼设计，替代传统的垂直+水平尾翼结构，能够进一步减少尾翼部分的结构重量与空气阻力，这款机型的机身做了弧形修型，机头部分为圆润的钝头设计，能够减少高速投掷时的空气阻力，机翼前缘做了轻微的打磨倒角，避免飞行过程中机翼前缘过早出现气流分离，提升失速迎角，在小速度滑翔状态下不容易出现失速坠机。

　　从外形尺寸与安装边界来看，四款机型的翼展范围控制在300mm到400mm之间，机身长度在250mm到320mm之间，所有部件的加工尺寸都适配常规巴杉木板材的标准下料规格，制作时不需要特殊的大尺寸加工设备，仅用美工刀、砂纸、手工锯即可完成所有部件的切削加工。机翼与尾翼的安装均采用插接定位，安装时不需要复杂的定位工装，依靠部件之间的过盈配合即可完成固定，整机装配完成后的总重量控制在12g到18g之间，手掷时的最佳初速度范围为5m/s到8m/s，正常无外力损坏的情况下，能够承受100次以上的常规落地冲击，机翼根部的最大应力值控制在巴杉木材料的许用应力范围内，常规落地碰撞不会出现结构断裂。在实际教学场景中，这类结构的拆分零件数量不超过8个，学生能够在1小时内完成所有部件的切削、打磨、装配全过程，装配完成后可直接进行户外试飞调参，通过调整机翼安装角、尾翼角度、机头配重三个参数，即可直观理解空气动力学中升力、阻力、重心、安定性的相关原理，相比纯理论教学具备更强的实操性。在休闲运动场景中，这类机型的滑翔滞空时间在无风环境下可达10秒以上，经过微调优化后的机型滞空时间可突破15秒，能够满足日常户外休闲娱乐的使用需求，整机结构没有尖锐突出部件，使用过程中不会对人员造成划伤，适配全年龄段的航模爱好者使用。
