轮式扫雷探测机器人越野作业结构

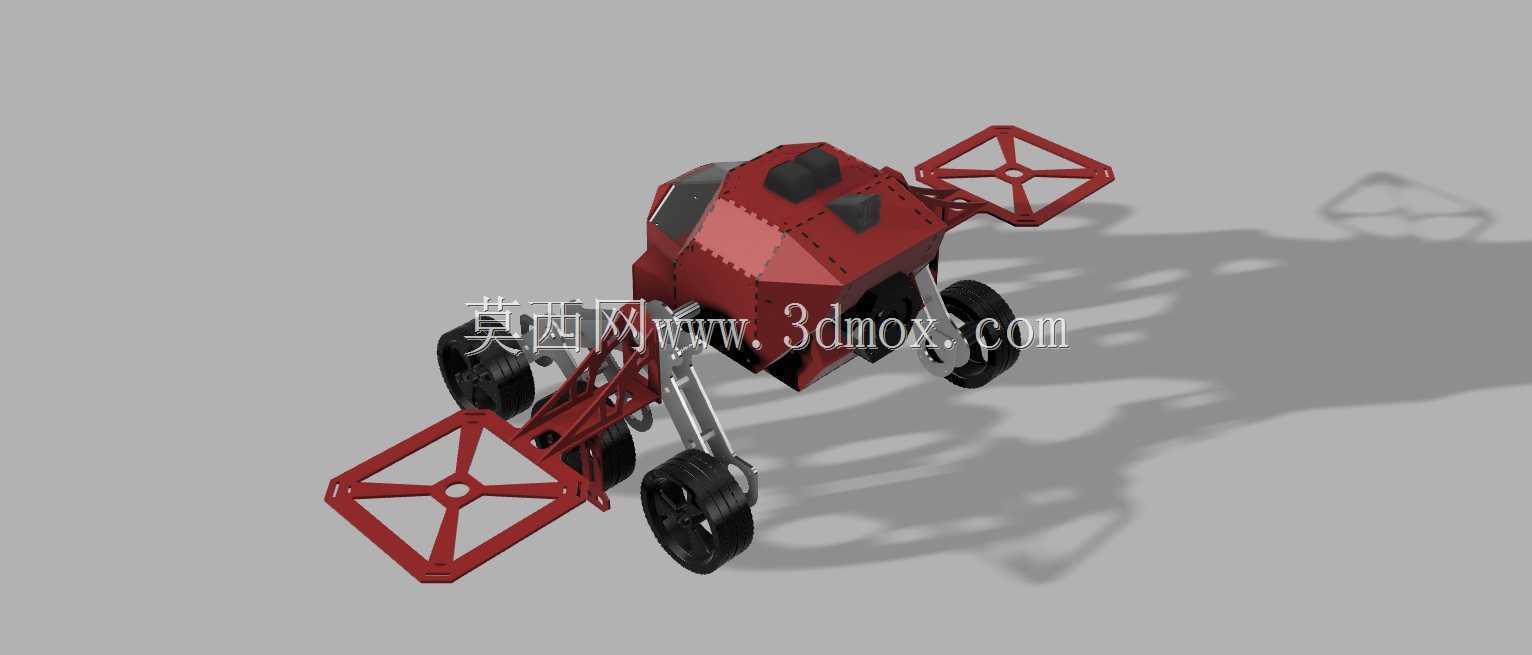

　　该轮式扫雷探测机器人面向未爆弹药排查、浅埋危险物标记、危险区域先期侦察等作业场景，整体采用四轮独立行走与前置探测支架组合布局。车体中部为承载舱，可容纳控制模块、电源组件、探测信号处理单元及必要的配重结构；前后两端伸出框形探测臂，用于安装探地传感器、标记执行件或辅助清障部件，使车辆在低速通过可疑区域时能够连续扫描地面，减少人员直接进入雷场的频次。

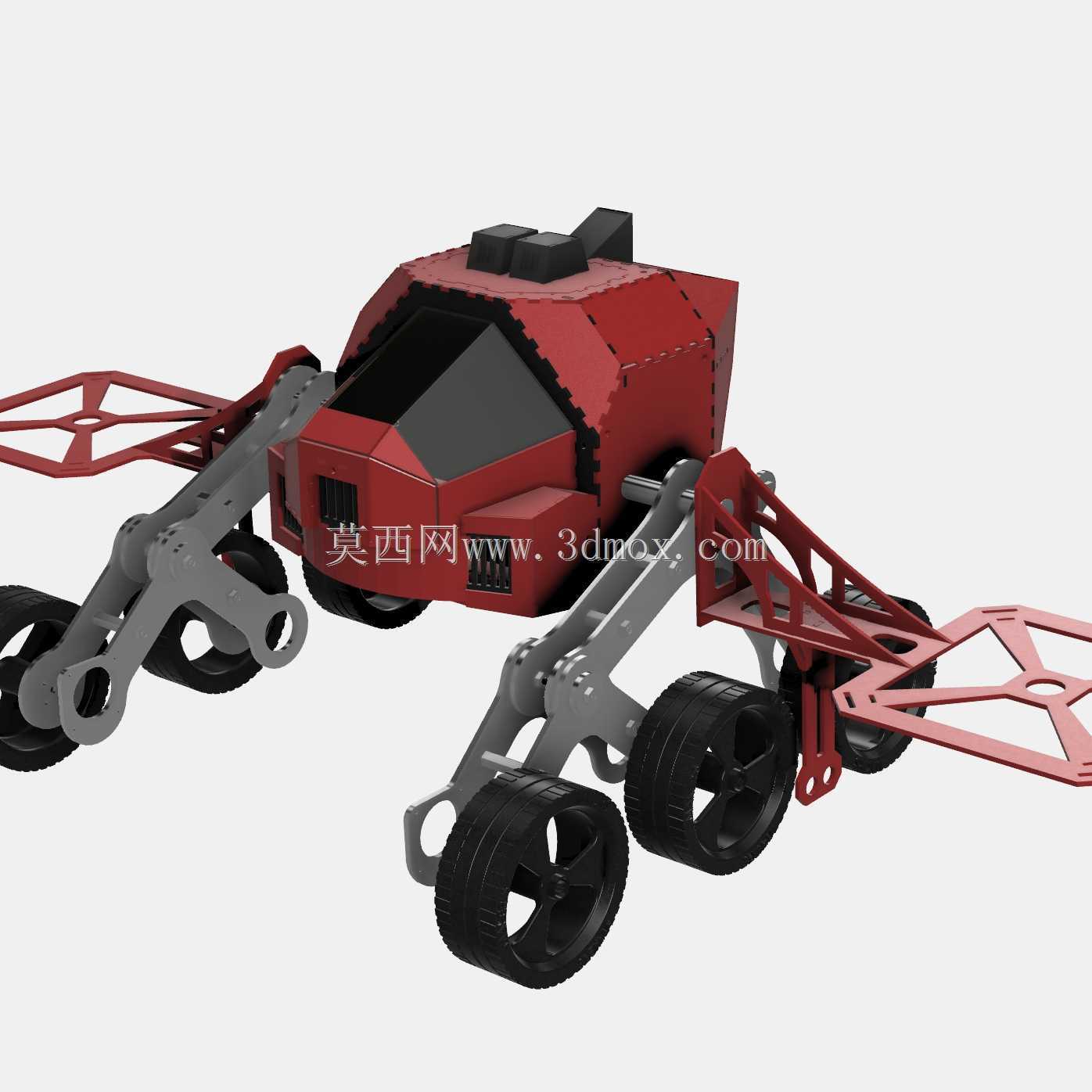

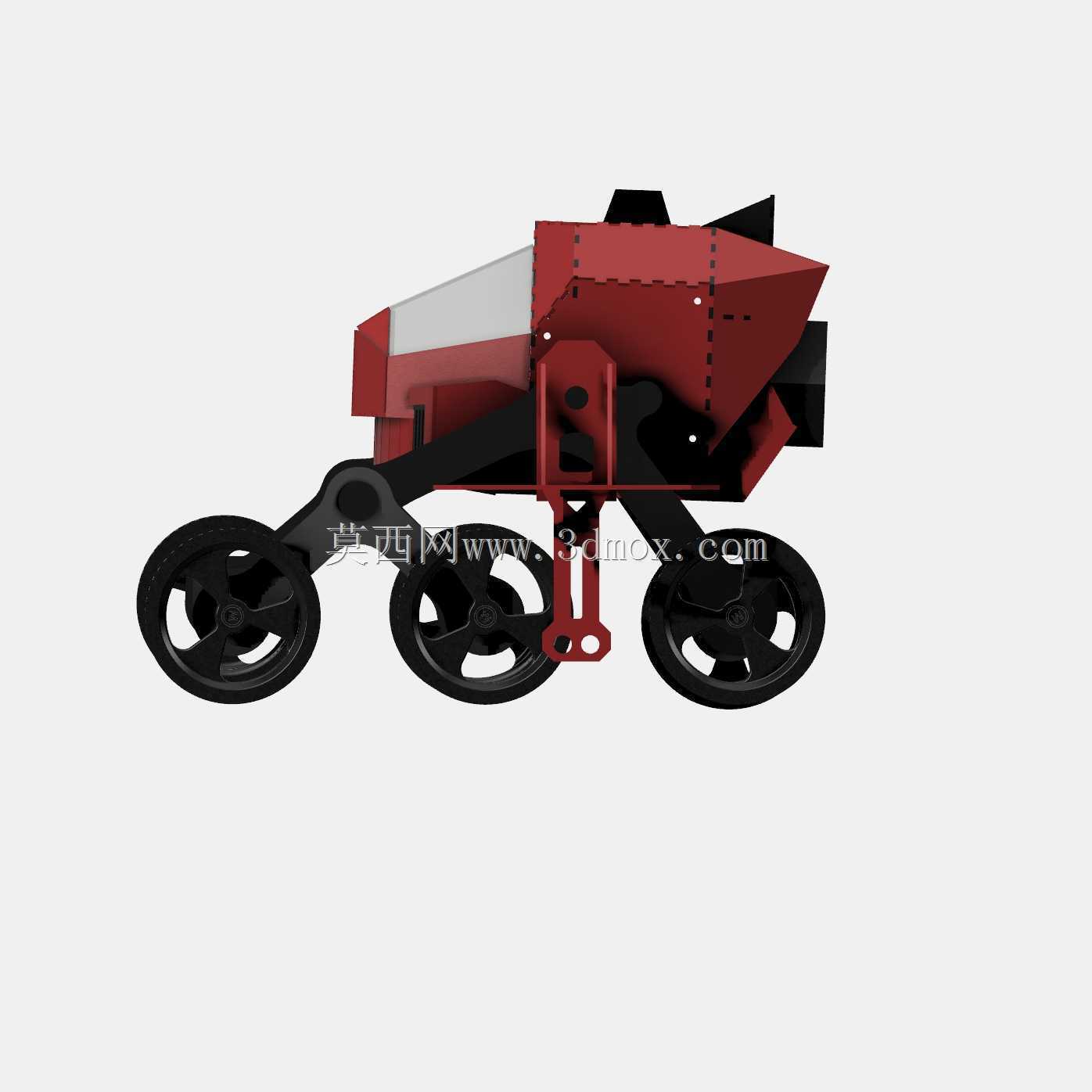

　　行走部分采用大直径橡胶轮胎搭配外露式连杆悬架，轮组与车身之间通过多组摆臂和支撑件连接。这种结构在不平土路、碎石地和浅沟壑环境中具有较明显的适应能力：当单侧车轮遇到凸起或凹陷时，摆臂可随地形产生角度变化，轮胎仍能保持较大接地面积，从而降低车体俯仰幅度。前端探测支架为镂空框式结构，既给传感器留出安装平面，也通过减少实体封板降低杂草、泥土挂滞的概率。支架与底盘连接位置预留了铰接和紧固空间，后续可根据探测宽度更换不同跨距的框臂。

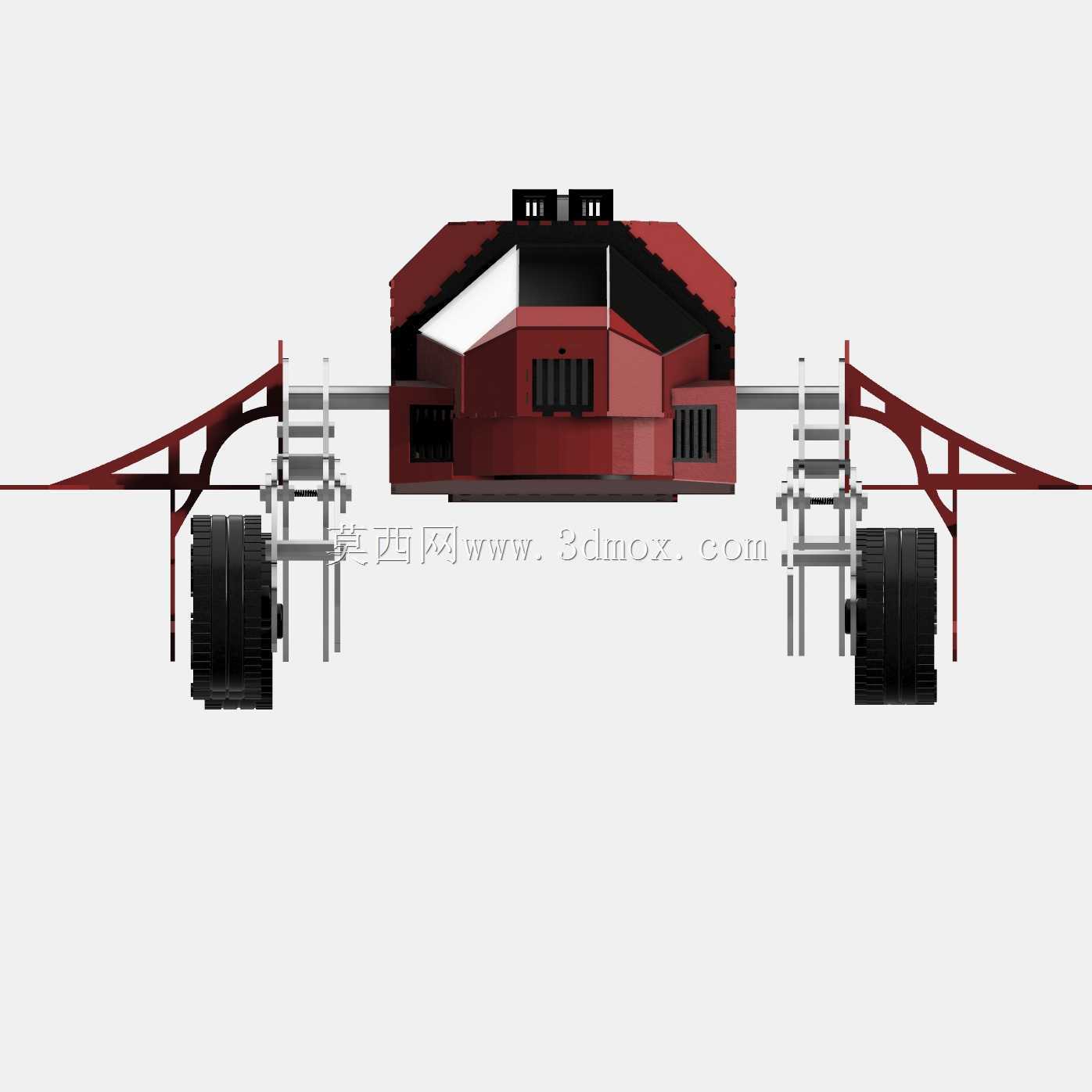

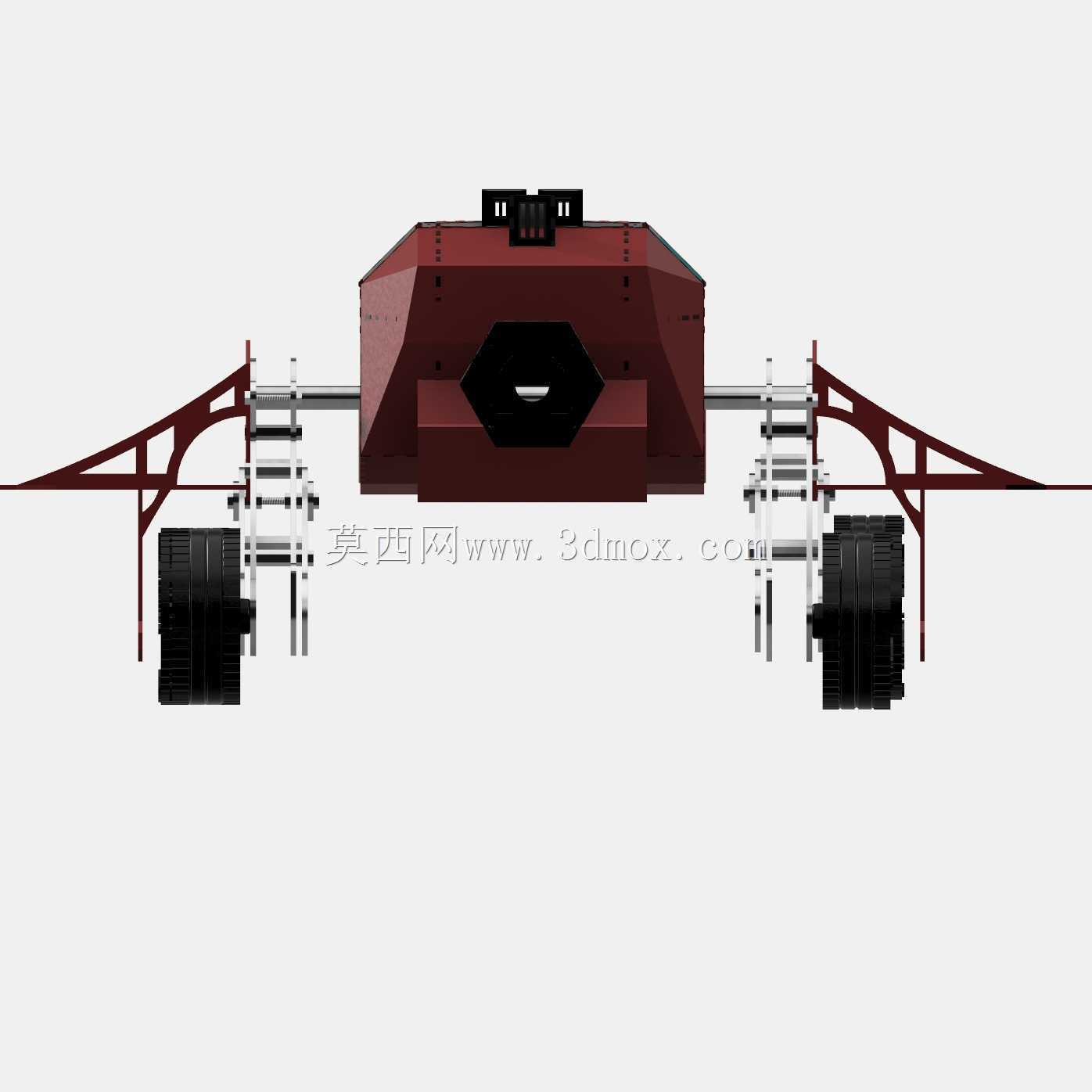

　　车体外壳采用多面折板造型，顶部设置凸起舱盖和检修开口，侧面保留斜面过渡。该外形并非单纯追求视觉效果，折板外壳能够提高薄板件的局部刚度，同时让泥水、沙尘沿斜面滑落，减少在舱体上表面堆积。车身下部与轮组之间留有足够离地间隙，悬架连杆、轮毂和转向相关部件均布置在易观察、易维护的位置；现场检修时可直接从侧下方检查紧固件和铰接点，不必大面积拆解外壳。

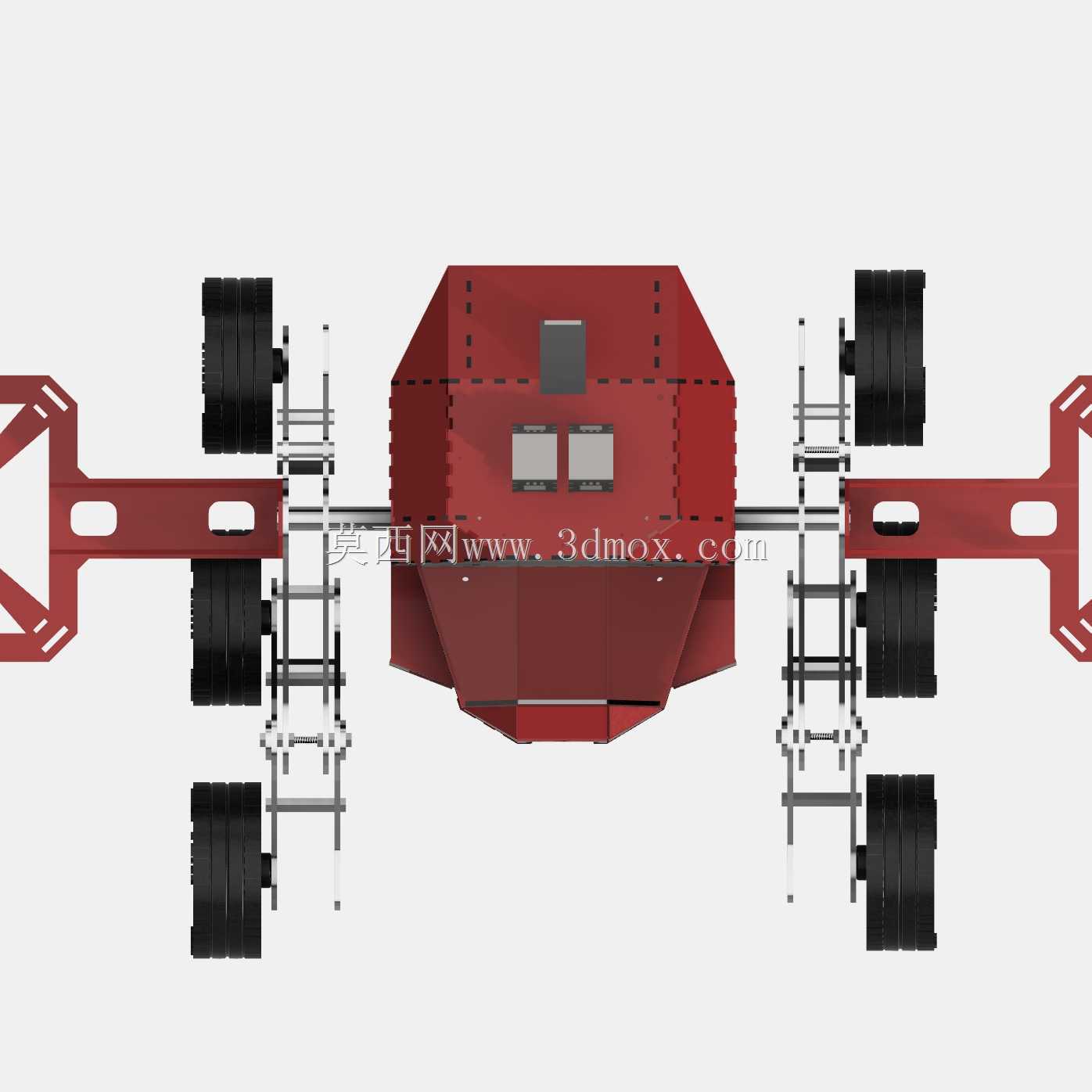

　　从安装边界看，设计时需要重点控制三类尺寸：一是探测框外伸长度，它决定单次扫描宽度，但过长会放大地形冲击并增加转向阻力；二是底盘离地高度，它关系到越障能力和整车重心，过高会影响高速转向稳定性，过低则容易托底；三是轮距与轴距配比，轮距过小会影响横坡作业稳定性，轴距过长则削弱小半径转向能力。模型中前后框臂对称展开，轮组位于车身四角附近，说明方案优先兼顾扫描覆盖范围和原地转向灵活性。

　　结构建模时，可将整车拆分为承载舱、悬架摆臂、轮轴总成、探测框、顶部舱盖和内部安装板六个层级。承载舱内部应预留传感器线束通道，探测框与车身连接处建议设置可更换的耐磨衬套，轮胎与框臂之间要校核全行程干涉。作业逻辑上，车辆以低速匀速进入可疑区域，前端框体先完成探测，后端框体可用于复核或标记；若发现异常信号，控制系统可记录位置并驱动标记装置，随后车辆继续沿规划路径行进。该方案适合教学验证、排爆机器人概念设计、轻型无人底盘改装以及野外巡检机构参考。
