巴杉木骨架结构小型实训飞机

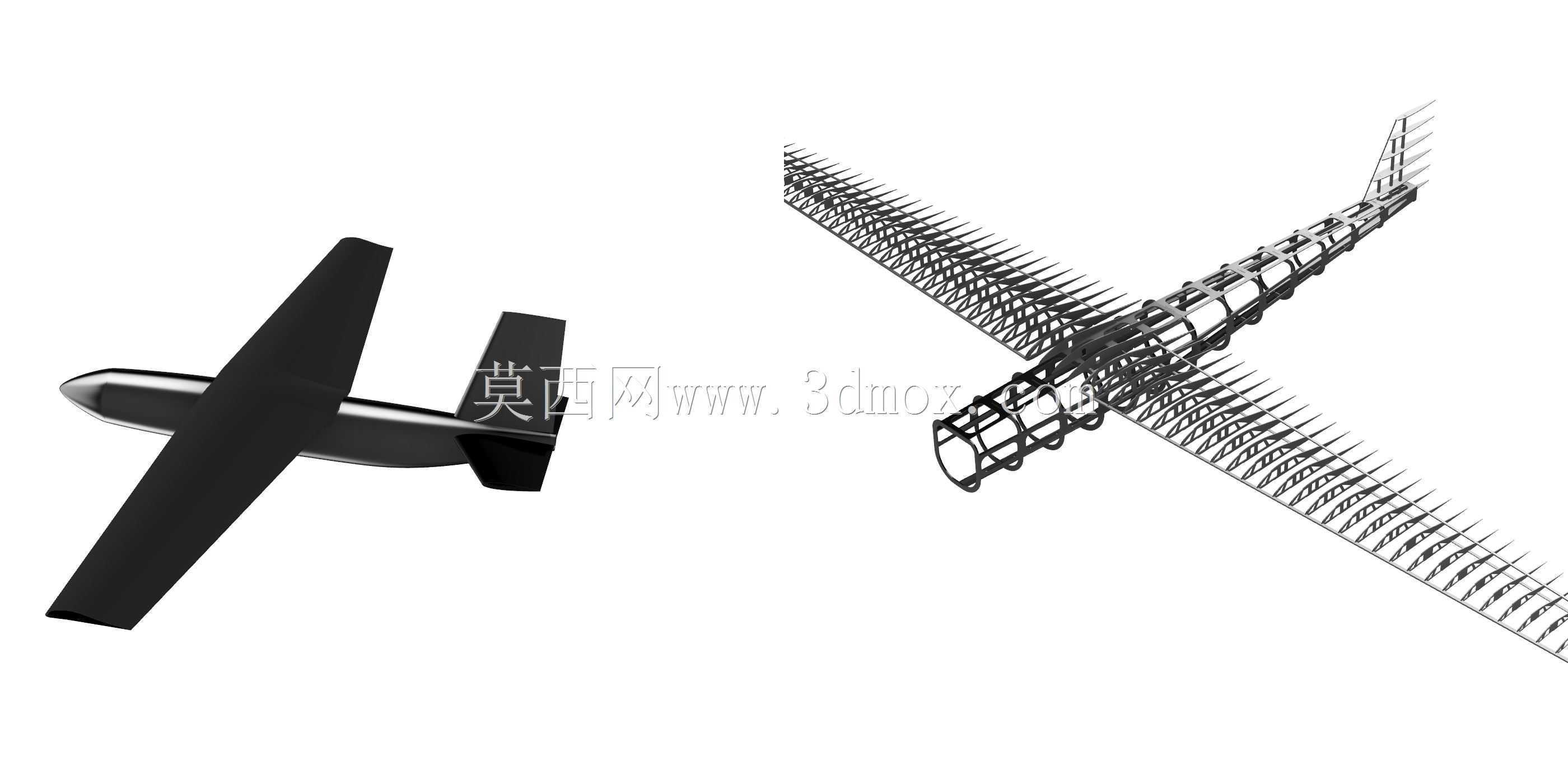

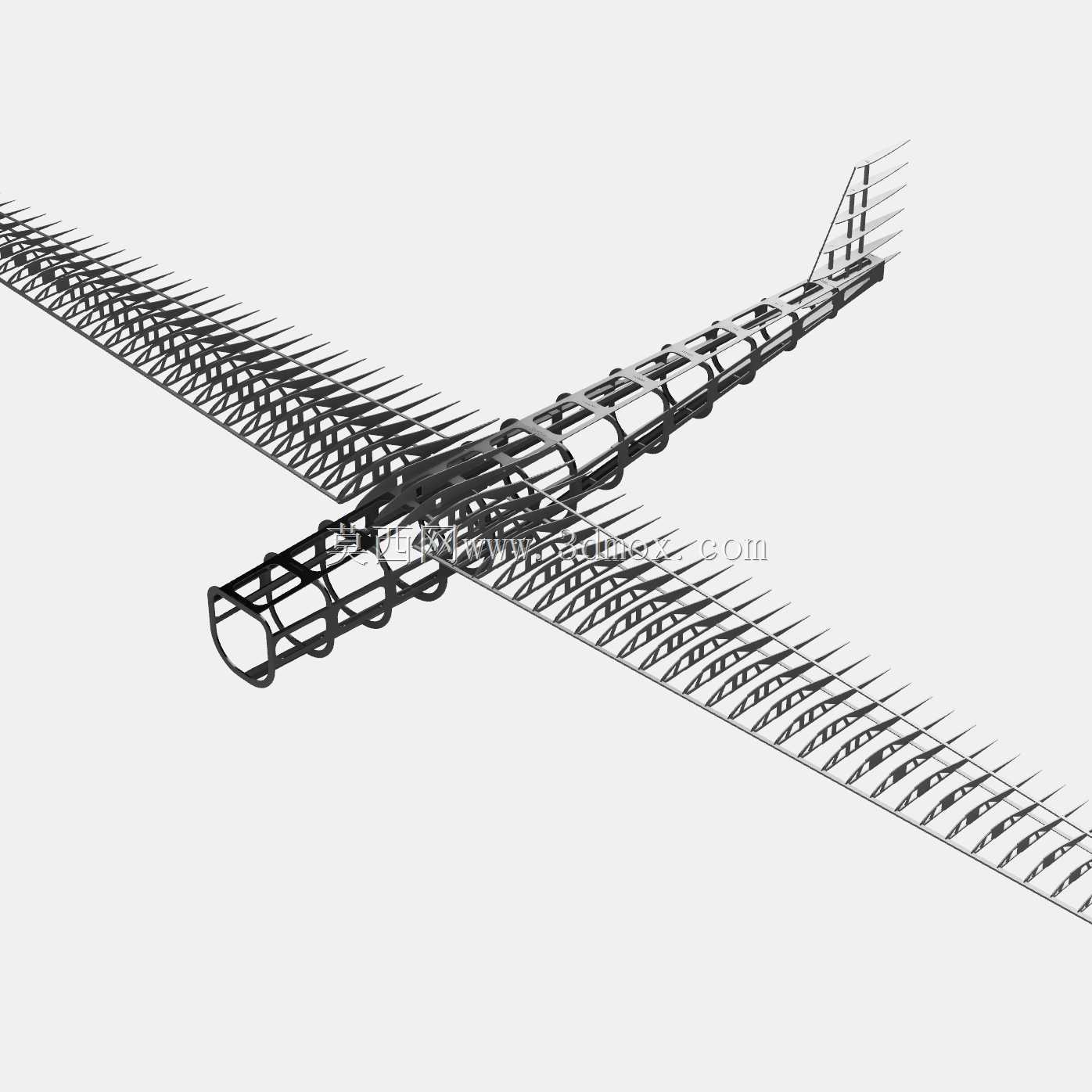

　　这款骨架式小型飞行器采用巴杉木作为主结构材料，整体为外露桁架式布局，没有覆盖蒙皮的状态完整呈现了内部传力路径，多用于航空类专业基础结构认知、手工航模制作实训场景，也可作为轻木固定翼航模的结构验证原型使用。从结构受力逻辑来看，机身采用纵向长桁搭配横向隔框的经典桁架布局，长桁沿机身轴向连续布置，承担飞行过程中的轴向拉压载荷与弯曲产生的正应力，隔框按等强度原则分布在机身载荷集中区域，包括机翼对接位置、尾翼安装位置、机头配重区域，每个隔框都做了轻量化挖处理，在保证截面抗扭刚度的前提下尽可能降低结构自重，巴杉木本身的比强度优势在这种布局下能得到充分发挥，材料密度低但顺纹方向抗拉抗压性能优异，非常适合小尺寸低速飞行器的结构制作。

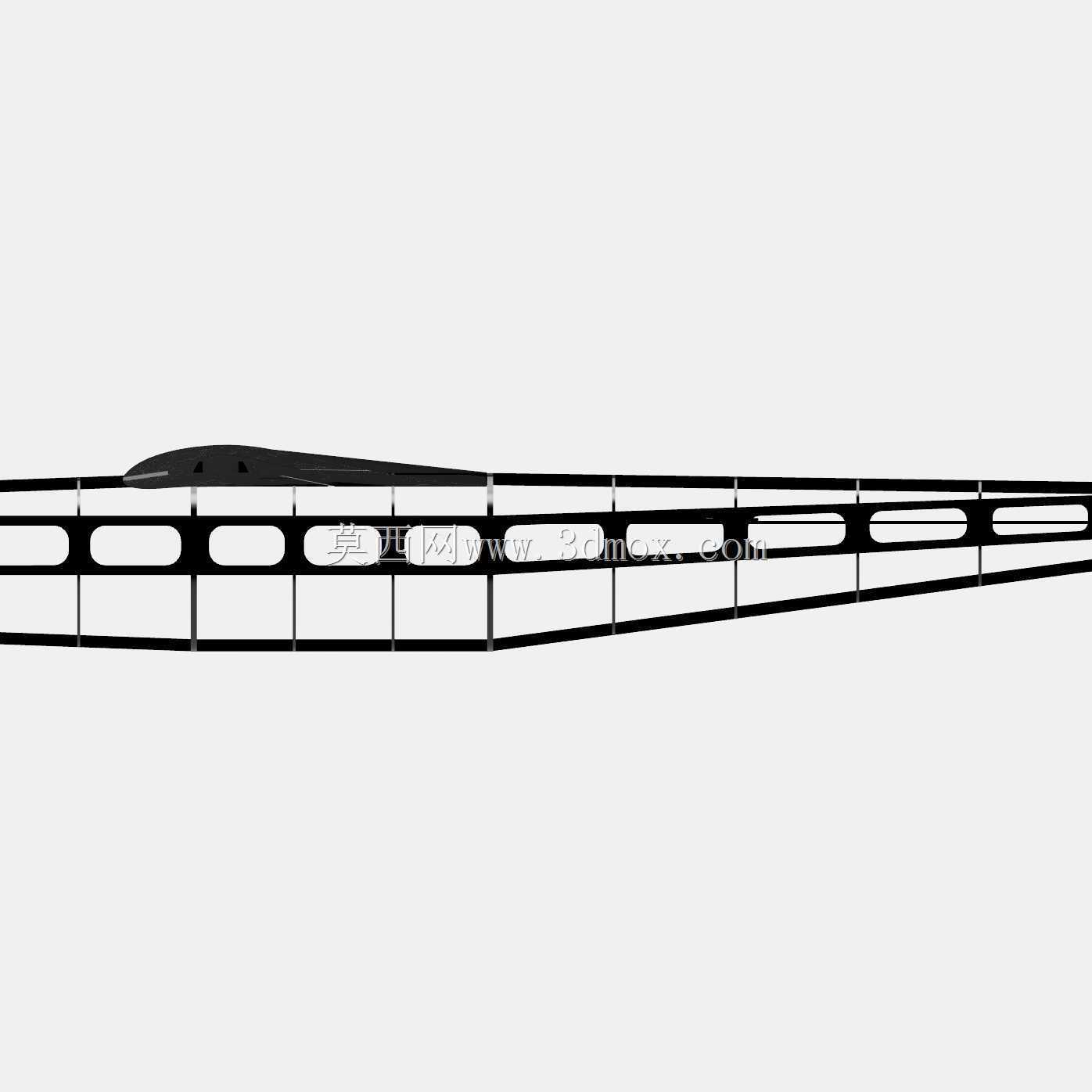

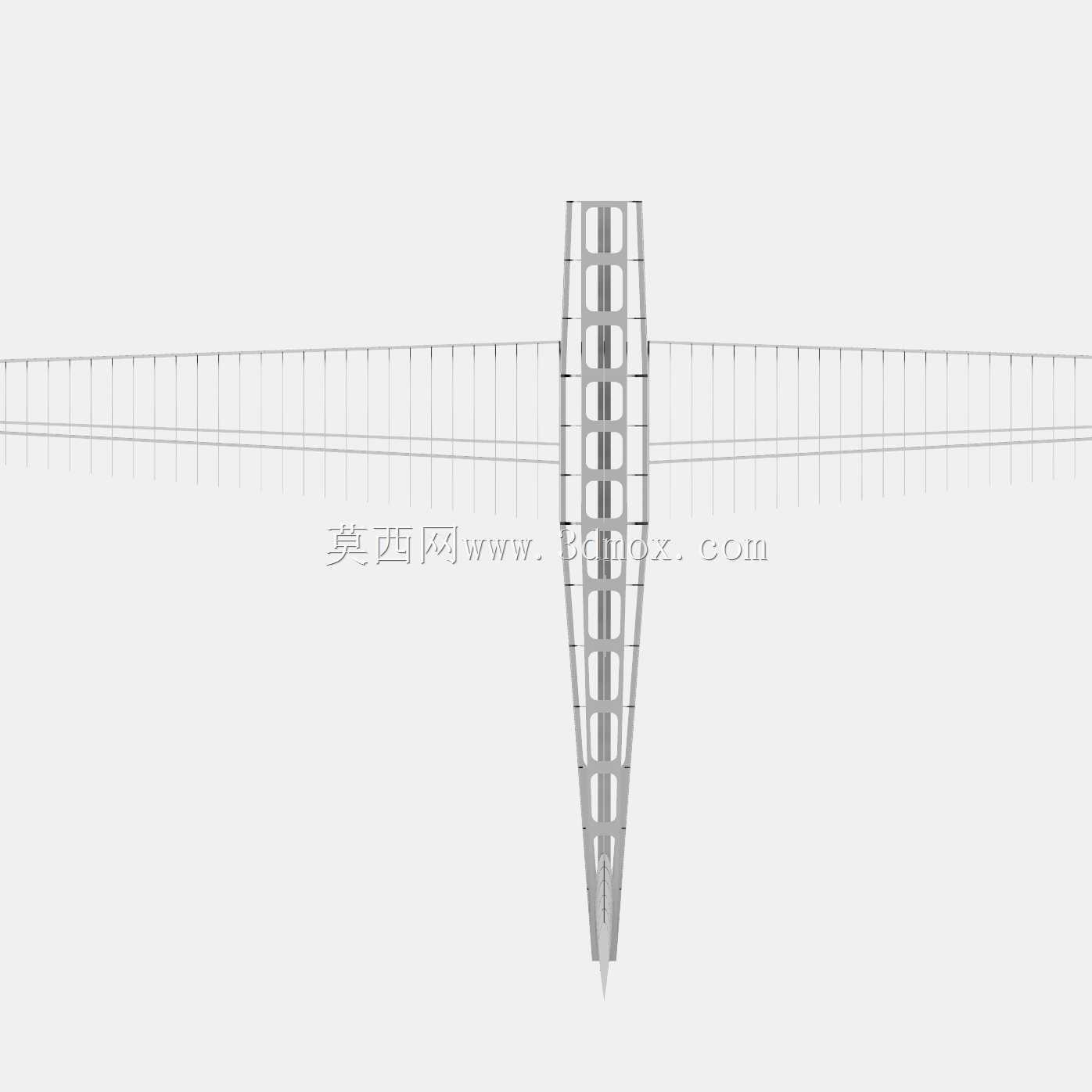

　　机翼部分采用单梁式结构，主翼梁沿翼展方向贯通，承担机翼升力产生的弯曲载荷，翼肋按照选定的翼型截面加工，沿翼展方向等距排布，维持翼型的气动外形，前缘部分做了局部加强处理，应对起降过程中可能出现的擦碰冲击，翼尖段做了轻微的上反设计，提升低速飞行时的横向稳定性，不需要复杂的飞控辅助就能维持基本的飞行姿态，非常适合入门级飞行实训使用。尾翼部分包含垂直安定面与水平安定面，同样采用骨架式结构，安定面的翼肋尺寸更小、排布更密，保证操纵面偏转时的结构刚度，避免高速气流下产生结构颤振，操纵面的铰接位置预留了标准的安装间隙，可适配常规的航模铰链与舵机安装位，不需要额外对结构进行二次修改就能完成操纵系统的装配。从安装边界来看，

　　机身中段的隔框预留了标准的动力系统安装空间，可适配小规格外转子无刷电机或者橡筋动力组，电池仓位置布置在机翼前方的机头段，方便通过调整电池位置来调整整机重心，保证重心落在平均气动弦长的30%左右的最优区间，机翼与机身的对接位置预留了插接式安装位，不需要复杂的紧固件就能完成机翼的拆装，方便运输与日常维护。设计过程中充分考虑了手工制作的工艺性，所有结构杆件都采用直条型材加工，没有复杂的曲面成型构件，隔框与翼肋的轮廓都是简单的二维曲线，使用常规的激光切割或者手工线锯就能完成加工，杆件之间的连接位置都做了定位缺口设计，拼装时不需要复杂的工装夹具就能完成定位，使用常规的快干胶就能完成粘接固定，非常适合初学者作为结构实训的制作项目。

　　从实际使用场景来看，这种全裸露骨架的结构形式，能让学习者直观观察到飞行器每个部位的受力传递路径，理解长桁、隔框、翼梁、翼肋各自承担的载荷类型，相比带蒙皮的成品航模，更适合用于航空结构入门教学，在完成骨架拼装后，也可以根据使用需求覆盖热缩蒙皮或者轻质纸张蒙皮，调整整机的翼载荷来获得不同的飞行性能，既可以作为静态结构展示教具，也可以加装动力系统完成实际飞行测试。结构设计时充分考虑了材料的各向异性，所有主要承力杆件都沿巴杉木的顺纹方向布置，避免横纹方向受力导致的结构断裂，连接位置的粘接面积都做了放大处理，分散粘接面的应力，避免飞行过程中出现连接点脱开的问题，尾翼与机身的对接位置做了局部加强，增加了三角形支撑结构，提升尾翼的抗扭刚度，避免大舵量偏转时尾翼产生形变影响操纵效率。整机的尺寸控制在单人可手持操作的范围，机翼展长与机身长度的比例符合低速固定翼飞行器的常规设计区间，起飞重量控制在轻木航模的常规区间，滑翔性能优异，在小动力配置下就能获得足够的留空时间，结构的破损维护成本极低，任何杆件出现损坏都可以单独更换同规格的巴杉木条，不需要整体报废，非常适合日常实训教学中的反复拆装、修改、测试使用。
