带键槽刚性法兰联接结构三维设计

　　在工业传动系统的轴系对接场景中，法兰联轴器是应用极为广泛的刚性联接部件，这类部件常出现在需要保证两轴严格对中、无相对位移的传动链路里，比如中小型泵站的动力输出端与泵体输入轴对接、普通输送线的减速电机输出轴与传动辊轴联接、常规机床进给轴的分段轴对接等工况，都能见到这类结构的身影。和弹性联轴器不同，法兰式刚性联接没有缓冲吸振的弹性元件，完全依靠结合面的摩擦力与键的剪切作用传递扭矩，因此对安装时的两轴同轴度要求更高，但胜在结构简单、传动扭矩大、维护成本低，在无冲击振动或冲击载荷较小的定转速传动场景中可靠性极强。

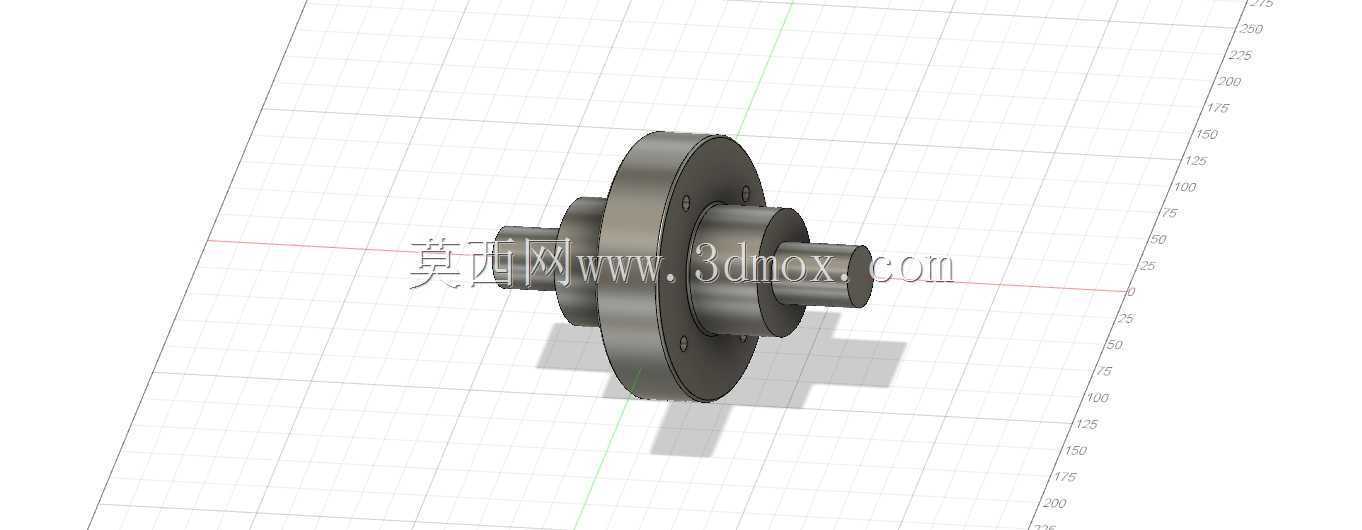

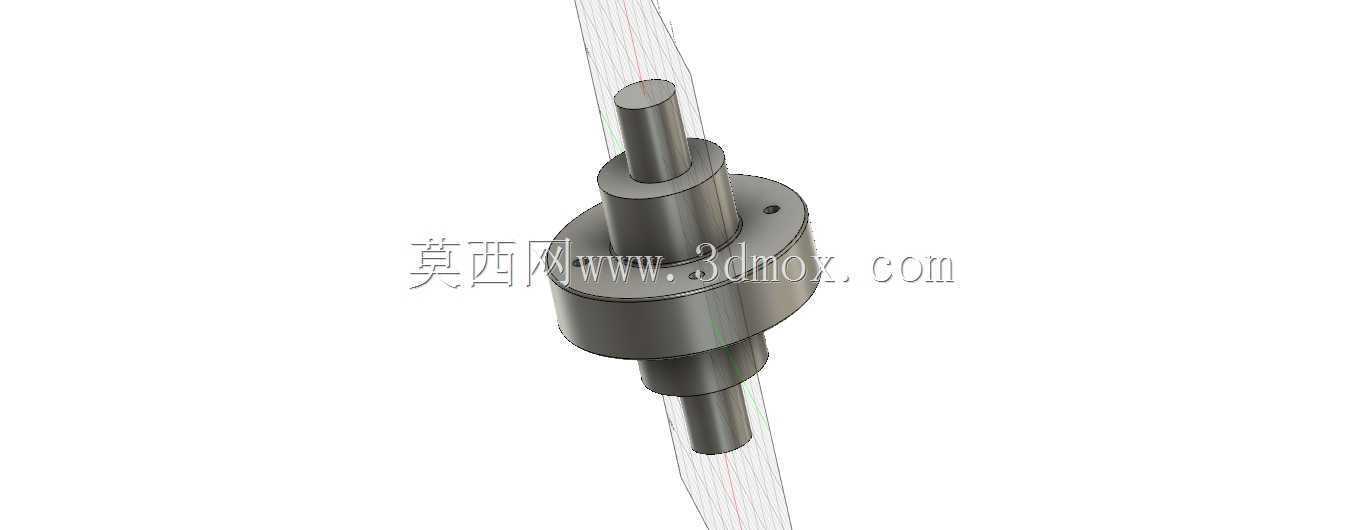

　　从结构设计逻辑来看，这套法兰联接采用两件式对称结构，两个带毂的法兰盘分别套装在需要对接的两根轴端，每个法兰毂上都加工有标准平键键槽，装配时通过平键实现法兰盘与轴的周向固定，避免轴与法兰之间出现相对转动，保证扭矩传递的稳定性。两个法兰盘的对接端面加工有定位止口，也就是一个法兰端面上的凸台与另一个法兰端面上的凹槽配合，装配时止口先完成嵌合定位，能大幅降低两轴的径向偏移与角向偏移，保证对接后轴系的同轴度，之后再通过沿法兰盘圆周均布的螺栓完成两个法兰的锁紧，依靠螺栓预紧力让两个法兰端面紧密贴合，靠结合面的摩擦力与螺栓的抗剪切能力共同传递工作扭矩。

　　在安装边界与尺寸设计上，这类法兰联轴器的径向尺寸主要由法兰盘外径决定，设计时需要预留足够的螺栓安装空间，保证螺栓拧紧时扳手有足够的操作空间，不会和周边的设备护罩、机架结构产生干涉；轴向尺寸则由两个法兰毂的长度、法兰盘厚度叠加而成，设计时需要匹配对接轴的轴伸长度，法兰毂的长度要能覆盖轴端的键槽安装段，保证键的受力长度足够，避免键槽局部应力集中导致的轴或法兰毂开裂。法兰盘上的螺栓孔采用均匀分布设计，孔位精度需要满足装配时螺栓能顺利穿入，同时要保证锁紧后每个螺栓的预紧力均匀，避免因受力不均导致法兰端面偏斜，运转时出现额外的径向跳动。

　　实际选型应用时，需要先核算传动链路的额定扭矩，保证法兰联轴器的额定传递扭矩大于系统最大工作扭矩的1.5倍以上，避免过载时螺栓断裂或键被剪切失效；安装前需要清理两个法兰的对接端面，去除毛刺、磕碰伤，保证端面贴合度达到85%以上，止口配合面要涂抹少量润滑脂方便装配同时避免长期使用后锈蚀咬死；装配时要采用对角分次拧紧螺栓的方式，不要单次将单个螺栓拧到额定扭矩，防止法兰端面受力不均出现翘曲。日常维护中只需要定期检查螺栓的预紧力，观察法兰结合面是否有相对滑移的痕迹，就能保证长期稳定运行，相比其他复杂结构的联轴器，这类法兰结构的故障点极少，只要安装对中到位，基本可以实现全生命周期免维护，非常适合对传动可靠性要求高、维护空间有限的工业场景。

　　需要注意的是，这类刚性法兰联轴器不能补偿两轴的相对位移，因此不适合用在启动冲击大、正反转频繁、两轴对中精度难以保证的工况中，如果工况存在一定的轴系偏移量，就需要在法兰对接面之间增加调整垫片，或者改用带补偿功能的其他类型联轴器，但在常规的固定安装、同轴度易保证的传动场景中，这种结构的法兰联轴器始终是性价比最高的选择，其结构简单、加工难度低，普通车铣设备就能完成全部加工工序，制造成本远低于其他精密联轴器，因此在通用机械传动领域的应用占比一直居高不下。
