带滚轮移动式飞机维修梯架结构设计

　　这款梯架是针对民航定检、航线维修场景开发的登高作业工装，核心解决飞机机身、机翼下部及尾翼区域检修时，作业人员无法稳定抵达作业面的痛点。日常航线维护中，飞机蒙皮检查、紧固件更换、传感器校准、液压管路排查等作业，作业高度多在1.2米至4.5米区间，普通直梯无防护、易滑移，固定检修台无法适配不同机型的曲面轮廓，这款移动梯架刚好填补了该类作业的工装空白。

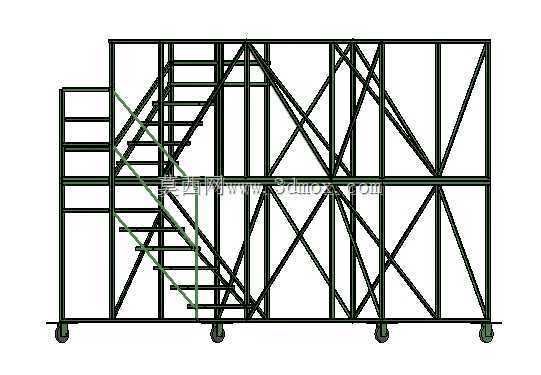

　　整体采用方管焊接桁架式结构，主框架选用40403mm规格的Q235碳素结构钢，斜向支撑采用25252mm方管交叉布置，所有节点采用满焊工艺，焊后打磨去应力，整体框架静载承重可达每平米200kg，可同时容纳3名作业人员携带工具在梯面操作，不会出现明显形变。梯架底部配置4只重型万向脚轮，单轮额定承重150kg，其中2只带刹车锁定结构，推移到位后踩下刹车即可将梯架完全固定，避免作业过程中出现滑移；脚轮安装座与主框架底部横梁采用螺栓连接，后期轮体磨损后可快速更换，无需切割焊接主结构。

　　梯步采用防滑花纹钢板折弯成型，每级梯步高度设置为180mm，踏面深度250mm，符合人体工程学登高步距，作业人员上下梯时无需刻意调整步幅，携带20kg以内的工具包行走时重心稳定。梯架一侧设置连续式扶手，扶手高度距梯步踏面900mm，扶手与主框架之间加装防护横杆，间隙不超过300mm，防止作业人员失足从梯侧跌落。梯架顶部设置1.2米宽的作业平台，平台边缘设置150mm高的挡脚板，防止工具从平台边缘滑落砸伤地面人员，平台表面铺设3mm厚的橡胶防滑垫，即使沾有航空液压油、煤油等介质，依然能保持足够摩擦力。

　　设计阶段充分考虑了不同机型的适配性，梯架整体轮廓宽度控制在1.8米，长度3.2米，收拢状态总高度4.2米，可通过机库常规宽度的通道门，也能在停机坪相邻飞机之间的安全间距内灵活推移。针对飞机曲面轮廓，梯架靠近机身一侧的立柱做了分段收边处理，作业时梯架可最大程度贴近机身蒙皮，作业平台与蒙皮的间隙控制在100mm以内，既不会剐蹭蒙皮漆面，也能避免作业人员踩空。框架所有外露棱角均做R5圆角打磨，表面喷涂环氧富锌底漆加聚氨酯面漆，颜色选用机场工装通用的深绿色，漆面耐航空煤油、液压油腐蚀，户外露天存放3年不会出现明显锈蚀脱落。

　　结构受力层面，交叉斜撑的布置完全遵循桁架力学传力路径，作业载荷通过梯步横梁传递到主立柱，再通过斜撑分散到底部的四根支撑腿，最终由脚轮传递到地面，整体结构无应力集中节点，经有限元校核，在1.5倍额定载荷下，最大形变位置为顶部作业平台边缘，形变量不超过3mm，远低于工装结构许用形变阈值。梯架还预留了工具挂板安装孔位，后期可根据作业需求在扶手侧加装挂板，放置力矩扳手、解刀、抹布等常用维修工具，减少作业人员反复上下梯取放工具的频次。针对发动机周边、雷达罩附近等对金属异物敏感的作业区域，梯架所有焊接位置均做了焊渣清理，整体无突出毛刺，脚轮采用非金属聚氨酯材质，推移过程中不会产生金属碎屑，满足民航维修现场的FOD防控要求。日常使用时，无需额外固定基础，推移到作业位置锁定刹车即可投入使用，作业完成后解锁刹车即可推移到存放区，不占用机库固定作业空间，相比固定式检修平台，场地适应性提升60%以上，单台梯架可覆盖窄体机全机身、宽体机下部机身的大部分常规检修作业需求。
