航空翼肋承力结构轻量化设计方案

　　在固定翼航空器的结构设计体系中，翼肋是维持机翼气动外形、传递局部气动载荷、连接翼面桁条与蒙皮的核心横向构件，其设计合理性直接影响机翼的结构效率、疲劳寿命与整机重量控制水平。不同于早期航空工业中采用的实心金属切削翼肋，当前主流的翼肋设计普遍采用带减重孔的腹板加缘条结构，在保证结构刚度与强度的前提下尽可能去除非承力区域的材料，实现结构减重目标。

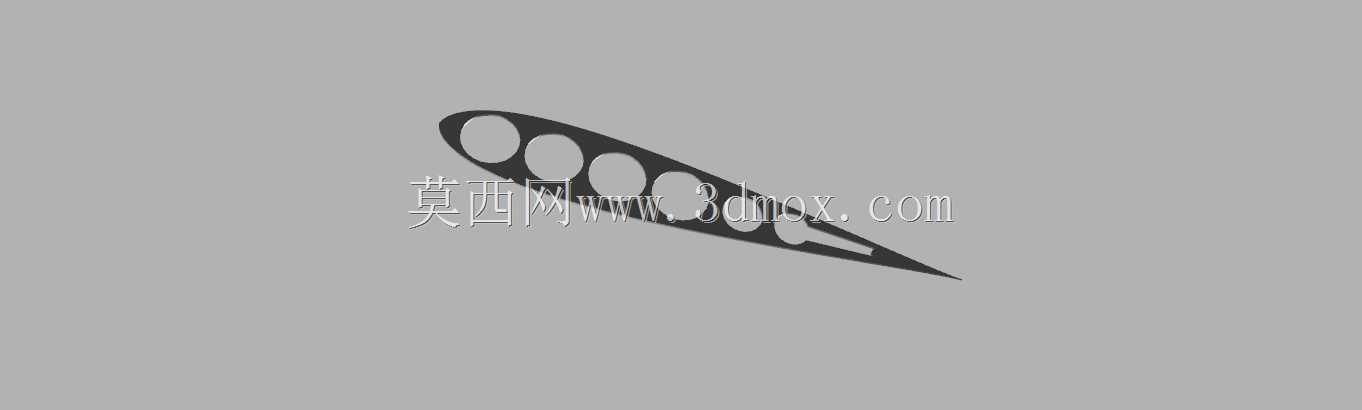

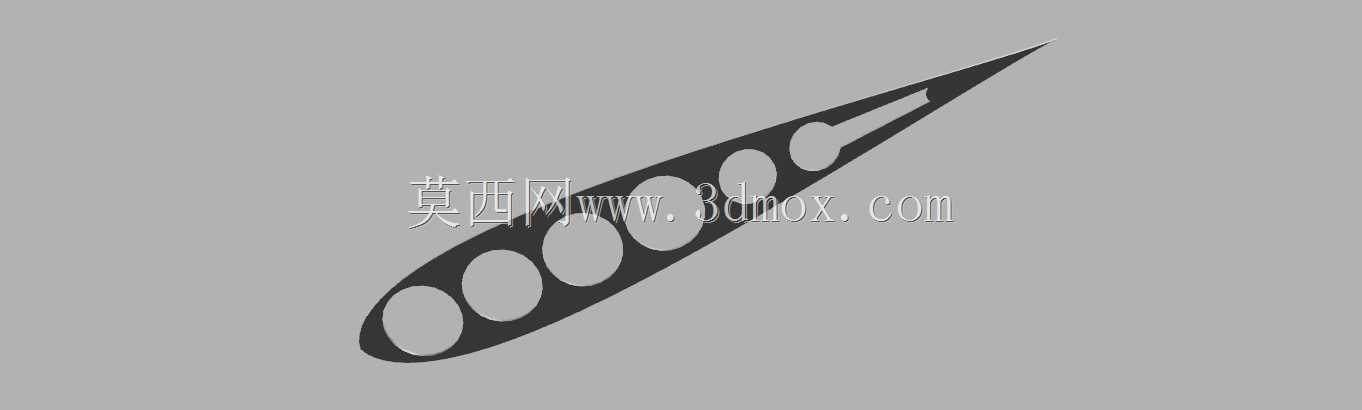

　　从实际应用场景来看，这类翼肋多用于轻型通用飞机、无人机的平直翼或低速梯形翼结构中，沿机翼展向按等间距或变间距排布，外边缘轮廓完全贴合机翼翼型的上下翼面曲线，为蒙皮提供连续的支撑点，避免蒙皮在气动载荷作用下发生过大的局部鼓胀或凹陷，保证机翼的气动外形精度符合设计要求。翼肋的腹板上开设的多个圆形减重孔并非随意排布，每个孔的位置都经过受力路径优化，避开主承力的应力传递路径，孔边缘做圆弧过渡处理，避免应力集中导致的结构疲劳开裂，同时这些减重孔也为机翼内部的燃油管路、操纵钢索、航电线缆提供了穿越空间，减少了额外的结构开孔需求。

　　在功能实现层面，翼肋承担着多重载荷传递作用：飞行过程中蒙皮承受的局部气动压差会直接传递到相邻的翼肋缘条上，翼肋再将这些分散的局部载荷汇总传递到纵向布置的翼梁与桁条上，最终传递到机身主承力结构；同时翼肋还为桁条提供侧向支撑，缩短桁条的有效受压长度，提升桁条的抗失稳能力，避免桁条在机翼受弯产生的压应力作用下发生屈曲失效。翼肋与蒙皮、桁条的连接多采用铆接或胶接复合连接方式，缘条上的连接孔位需要与蒙皮、桁条的孔位完全同轴，保证连接载荷的均匀传递，避免单个连接件承受过大的局部载荷。

　　从设计思路来看，这类翼肋的外形轮廓生成需要完全匹配对应翼型的坐标数据，先根据机翼的弦长、展向位置确定翼肋所在截面的翼型缩放比例，再提取翼型的内外轮廓线，缘条宽度根据局部载荷大小确定，腹板厚度根据剪切载荷计算结果选取，减重孔的直径、数量、排布位置需要结合拓扑优化结果确定，保证在最严苛的飞行载荷工况下，结构的最大应力不超过材料的许用应力，最大变形量在设计允许范围内。对于低速轻型航空器的翼肋，多采用航空铝合金板材冲压或数控加工成型，部分小型无人机也会采用复合材料模压成型，不同材料的翼肋在缘条倒角、孔边强化的处理方式上存在一定差异，但核心的承力逻辑与结构形式保持一致。

　　在安装边界层面，翼肋的前后缘分别与机翼的前梁、后梁通过角片或直接连接固定，翼肋的安装定位需要以翼梁的基准孔为定位基准，保证每个翼肋的弦向位置、安装角完全符合设计要求，相邻翼肋的平行度误差需要控制在允许范围内，避免蒙皮安装后出现表面褶皱或外形偏差。翼肋的腹板平面需要与机翼的展向垂直，保证载荷传递路径的顺直，避免产生附加的弯曲载荷。对于机翼内部设置有油箱的区域，对应的翼肋还需要在腹板上加装密封件，保证油箱舱段的密封性，防止燃油渗漏，这类密封翼肋的减重孔数量会适当减少，腹板的平面度要求也更高，避免密封面出现间隙导致渗漏。

　　在结构细节处理上，翼肋的缘条与腹板的交接处会设置一定半径的圆角，避免直角交接处的应力集中，减重孔的边缘也会做去毛刺处理，对于承受交变载荷较明显的区域，孔边还会做喷丸强化处理，提升结构的疲劳寿命。翼肋的重量控制是设计过程中的核心指标之一，在满足强度、刚度、安装要求的前提下，每去除一克多余的材料，都能为整机的载荷能力、续航能力带来正向提升，这也是这类带密集减重孔翼肋结构被广泛应用的核心原因。
