航空翼型剖面结构三维数模

　　在航空飞行器的结构设计环节中，翼型作为机翼、尾翼乃至螺旋桨叶片的基础气动剖面，其几何参数的精准度直接决定了整机能获得的升阻比、失速迎角范围以及不同飞行马赫数下的气动稳定性，是飞行器初始方案设计阶段必须敲定的核心基础构件。日常做翼型相关的建模工作时，首先要跳出只做外观曲面的误区，不能只把上下翼面的轮廓扫掠成实体就结束，必须先明确该翼型对应的应用场景——如果是低速通用航空使用的翼型，相对厚度会更大，能容纳更多的燃油管路、起落架收放结构，同时低速下的升力系数更高，起降阶段的操控冗余度更好；如果是跨音速飞行使用的翼型，前缘半径会更小，最大厚度位置会向后缘偏移，用来降低激波阻力，避免跨音速阶段出现阻力突增的问题。

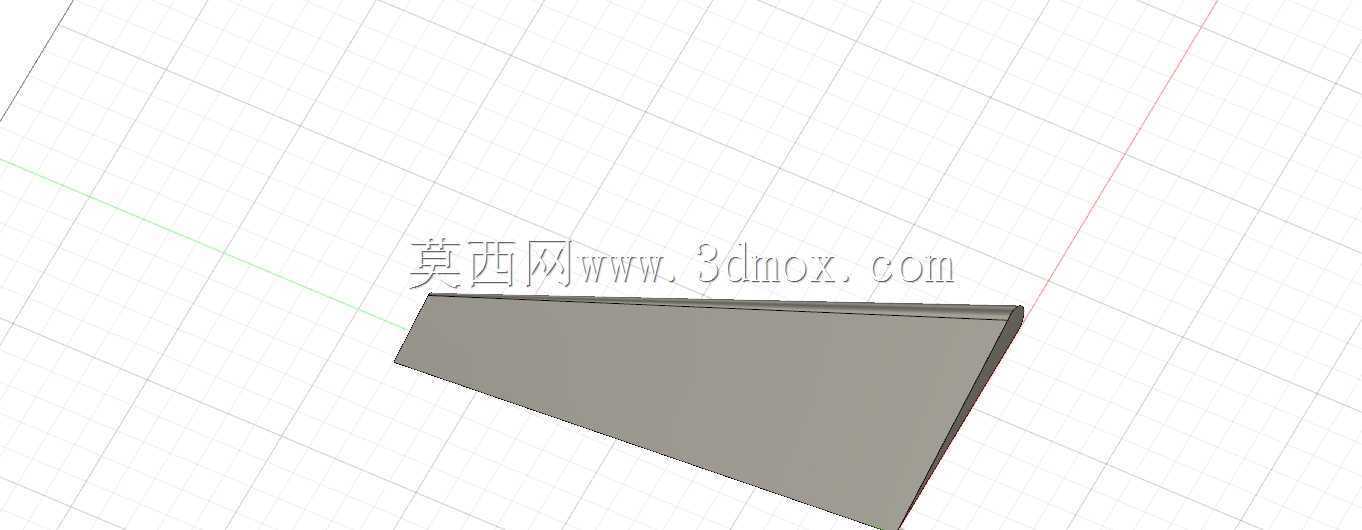

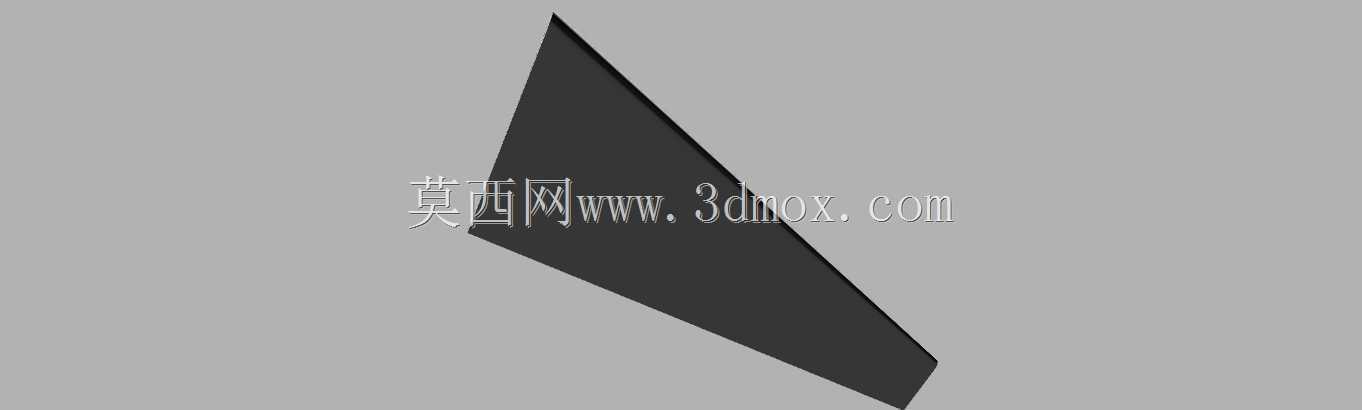

　　这个翼型数模的构建逻辑，是先基于中弧线也就是上下翼面中点的连线作为基准，再沿弦长方向逐段定义厚度分布规律，整个建模过程没有用简单的样条曲线直接拟合轮廓，而是把弦长方向拆分成数十个控制截面，每个截面的厚度值都对应气动计算给出的坐标点，这样生成的实体曲面曲率连续，不会出现局部的曲率突变，后续导入流体仿真软件做网格划分的时候，不会因为曲面的几何缺陷出现负体积网格，能大幅减少仿真前的几何修复工作量。从安装边界来看，这个翼型的弦长、展长参数可以根据实际装机需求做参数化调整，模型本身保留了翼根处的安装基准面，后续和机翼主梁、翼肋结构做装配的时候，只需要对齐翼型的弦线基准，就能快速完成定位，不需要额外做基准转换。

　　很多刚接触航空结构设计的工程师容易忽略翼型的厚度沿展向的变化规律，实际上真实装机的机翼，从翼根到翼尖的翼型是逐步变化的，翼根处因为要承受整机升力带来的弯矩，相对厚度更大，结构强度冗余更高，翼尖处则会适当减小厚度，降低诱导阻力，同时还会配合一定的扭转角，避免翼尖先失速导致副翼操控失效。这个翼型数模的参数化结构支持沿展向做渐变调整，只需要修改对应控制截面的厚度系数、扭转角度参数，就能快速生成整个机翼的初步曲面，不需要逐段重新绘制轮廓。在实际的工程应用中，这类翼型数模除了用于固定翼飞机的机翼设计，还可以适配到无人机的旋翼叶片、风力发电机的叶片剖面设计中，只需要根据对应的工作雷诺数调整前缘半径、最大厚度位置，就能快速衍生出适配不同工况的剖面结构。

　　做翼型建模的时候还要注意，上下翼面的过渡区域尤其是后缘位置，不能做的过于尖锐导致几何厚度为零，实际生产中不管是金属机加还是复合材料铺层，后缘都需要保留最小的工艺厚度，这个数模在构建的时候已经在后缘位置预留了符合工艺要求的最小厚度，后续直接导出工程图就能用于生产加工，不需要再做工艺性修改。另外翼型表面的粗糙度要求也会直接影响气动效率，模型里保留了完整的曲面拓扑结构，后续做CAM加工编程的时候，可以直接选取整个翼面作为加工面，生成连续的刀路，减少接刀痕带来的气动损失。很多人做翼型设计的时候只关注气动参数，忽略结构安装的需求，这个数模在中弧线位置预留了结构件的安装空间，后续布置翼梁、翼肋的时候，不需要额外切除实体，只需要在预留的空间内装配对应的结构件即可，能大幅缩短整体结构设计的周期。在做风洞试验的前期准备中，这类精准的翼型数模还可以直接用于加工风洞试验的标模，通过试验数据和仿真结果的对标，反过来修正气动计算的参数，形成设计闭环。
