小型四旋翼航拍作业飞行器结构设计

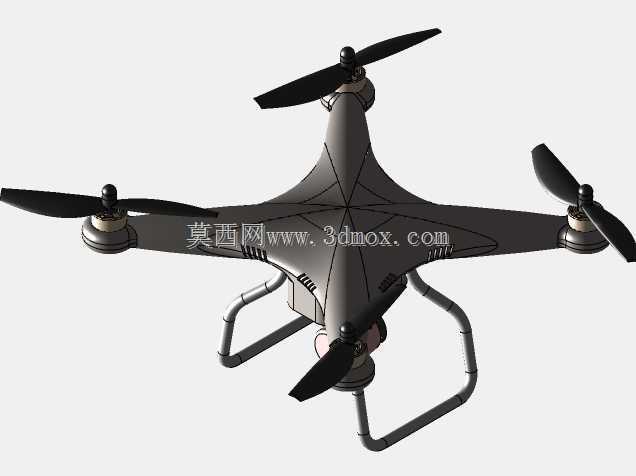

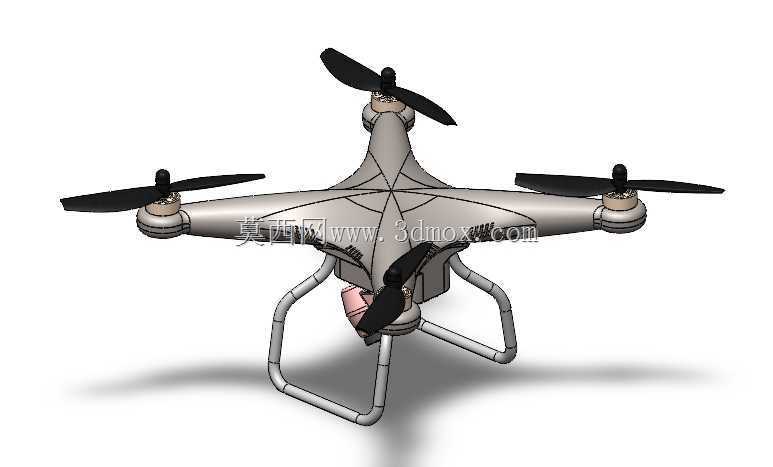

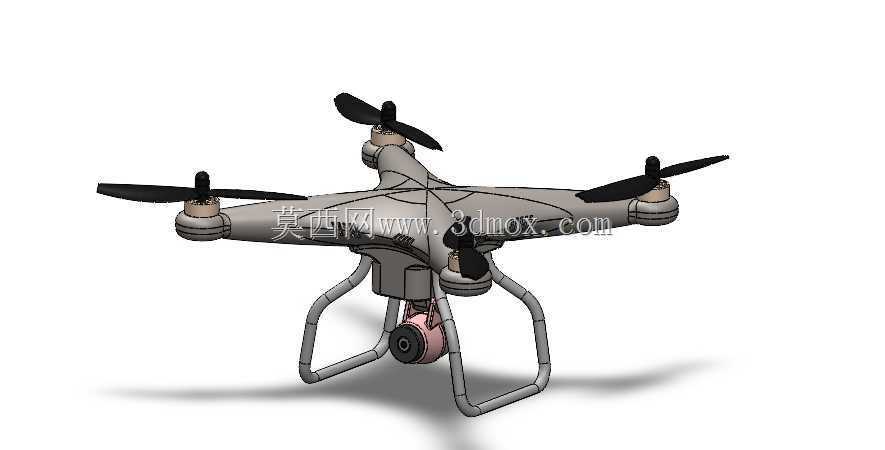

　　这款四旋翼飞行器的结构设计，核心围绕低空近景作业场景的实际需求展开，日常可覆盖小范围航拍测绘、农林植保小样测试、轻型物料短途转运、户外应急侦查等多个民用作业场景，整体机架采用对称X型布局，四个旋翼支臂从中心主机舱向外等角度延伸，相邻支臂夹角保持90度，这种布局能让四个旋翼的升力输出均匀作用在机身重心周边，飞行过程中姿态调整的响应速度更快，抗侧风干扰的稳定性也优于非对称布局的旋翼结构。

　　从结构细节来看，中心主机舱采用上窄下宽的流线型壳体设计，上部预留了飞控板、电池、信号接收模块的安装腔体，腔体内部设置了多组纵横交错的加强筋，既可以提升壳体的抗冲击强度，避免降落磕碰时内部电子元件受损，也能为不同规格的电控元件提供标准化的安装定位孔位，不需要额外打孔改装就能适配主流的开源飞控硬件。下部设计了快拆式载荷挂载位，可以根据作业需求更换航拍相机、小型喷雾模块、轻量载货吊舱等不同功能组件，挂载接口采用卡扣加定位销的组合结构，更换配件时不需要借助额外工具，手动操作就能完成锁紧，锁紧后配合面的间隙控制在0.2mm以内，飞行过程中不会出现载荷晃动偏移的问题。

　　四个旋翼支臂采用中空薄壁结构设计，内部预留了电调与电机的走线通道，所有动力线路都可以隐藏在支臂内部，既避免了飞行过程中线路外露产生的风阻，也能防止树枝、电线等外物剐蹭扯断线路。支臂末端的电机安装座设计了5度的微小内倾角，这个角度经过反复动力学验证，能够抵消旋翼高速旋转时产生的自旋扭矩，让飞行器悬停时的姿态偏移量控制在更小范围内，降低飞控系统的实时修正负荷，延长电池的续航时长。起落架采用弧形弯管一体式结构，从主机舱下部两侧向下延伸，支脚之间的横向跨度大于旋翼旋转的最大直径，降落时即使存在一定的角度倾斜，也不会出现旋翼触地的风险，起落架的高度预留了足够的下部空间，即使挂载了尺寸稍大的航拍相机，相机镜头在起降过程中也不会接触地面造成刮损，起落架与主机舱的连接位置设置了橡胶减震垫，能够吸收硬着陆时产生的冲击震动，避免震动传递到主机舱内部影响飞控元件的传感精度。

　　在安装边界的尺寸设计上，旋翼支臂的长度经过精准核算，单个旋翼旋转时的扫掠直径控制在合理范围内，相邻两个旋翼的旋转平面之间预留了足够的安全间隙，即使飞行过程中机身出现小幅形变，也不会出现旋翼打桨的故障。整机的重心严格控制在中心主机舱的几何中心垂线上，电池安装位设计在重心点的正下方，更换不同重量的电池时，只需要微调电池的前后位置就能快速配平，不需要额外增加配重块增加整机死重。机身壳体的曲面过渡全部采用大圆角设计，既能够降低飞行过程中的空气阻力，也能避免尖锐棱角在搬运、组装过程中划伤操作人员。旋翼的桨叶采用快拆式安装结构，桨叶根部设置了自锁卡扣，电机轴转动时产生的离心力会让卡扣锁得更紧，不会出现飞行过程中射桨的安全隐患，日常收纳时可以快速拆下桨叶，减小整机的收纳体积，方便外出作业时携带运输。

　　从实际作业的适配性来看，这款结构设计预留了足够的改装冗余，支臂上预留了额外的传感器安装位，可以根据需求加装GPS模块、避障传感器、气压计等扩展元件，不需要破坏原有结构的强度。所有连接位置的紧固件都采用标准规格，日常维护更换配件时很容易找到替换件，不需要定制特殊规格的五金件。整机的结构受力路径经过优化，飞行过程中旋翼产生的升力通过支臂直接传递到中心主机舱的主承力框架，再传递到下部的载荷与起落架，没有多余的受力薄弱点，长时间飞行也不会出现结构疲劳变形的问题，能够满足高频次日常作业的使用强度要求。
