可折叠四旋翼侦察无人机结构设计方案

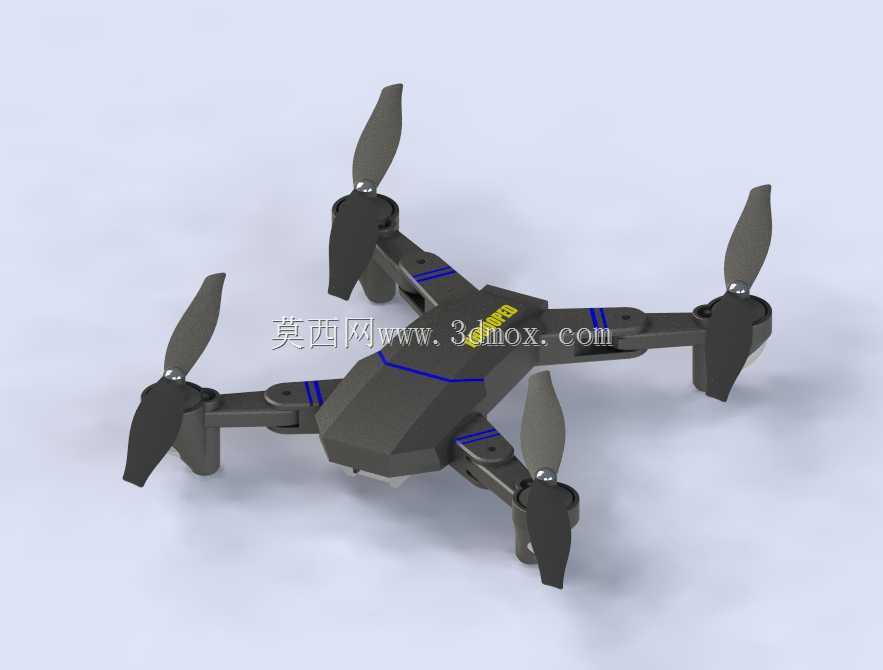

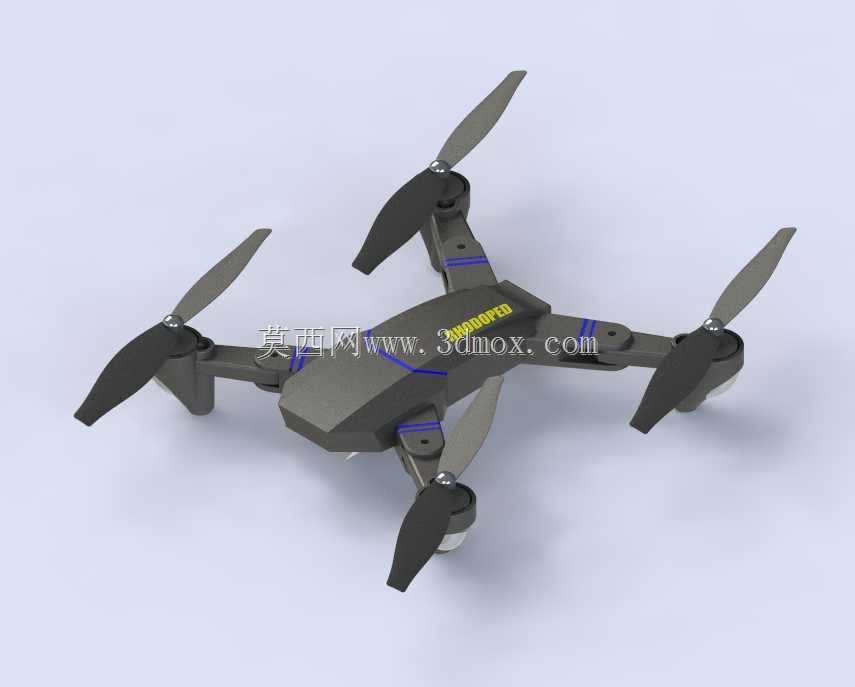

　　这款可折叠四旋翼侦察飞行器的结构设计，核心围绕单兵携行、快速部署的实战场景展开，区别于常规消费级航拍无人机的结构逻辑，从机臂折叠机构、机身载荷布局到动力匹配，全部针对野外侦察作业的实际约束做了定向优化。

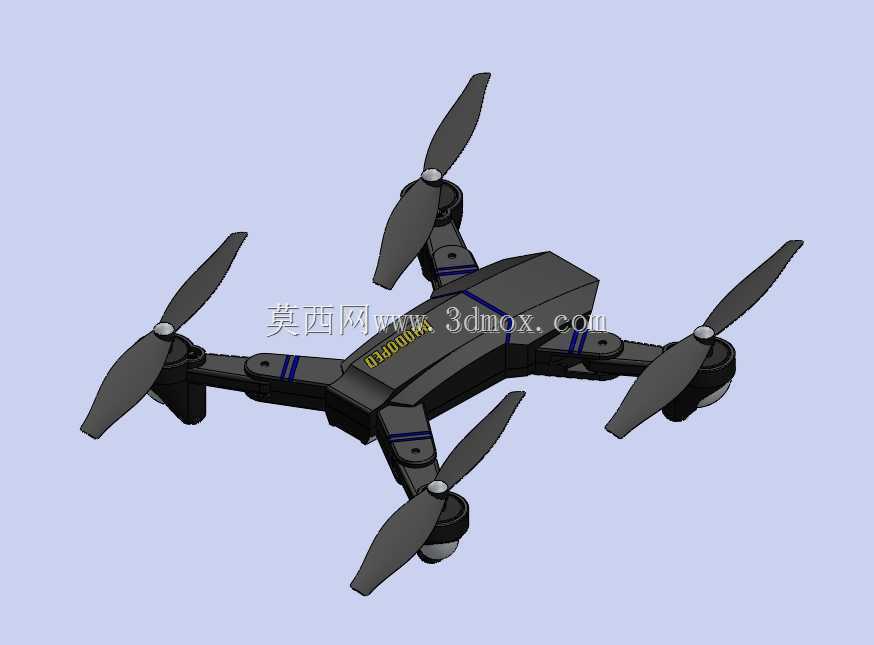

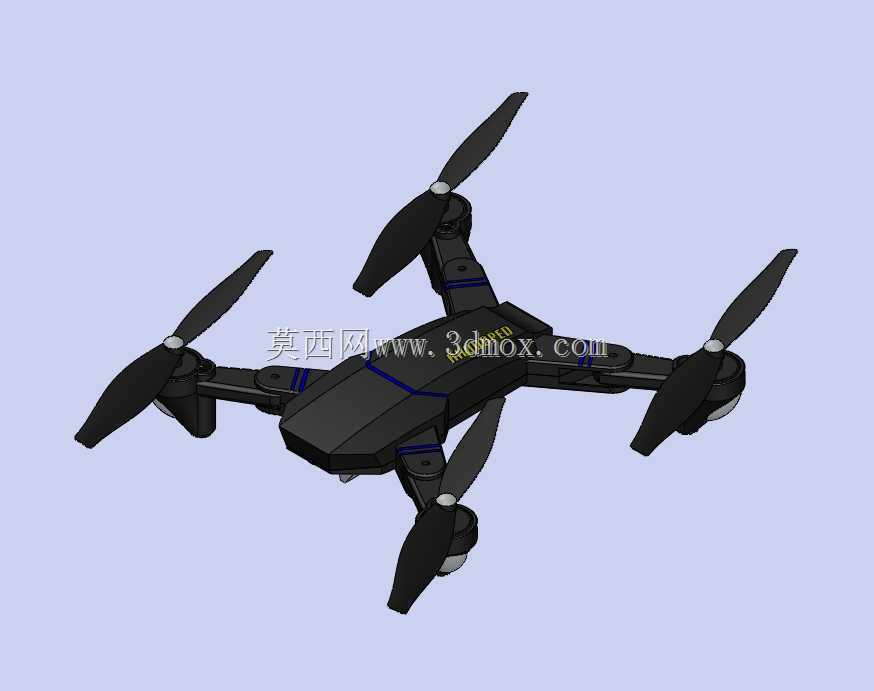

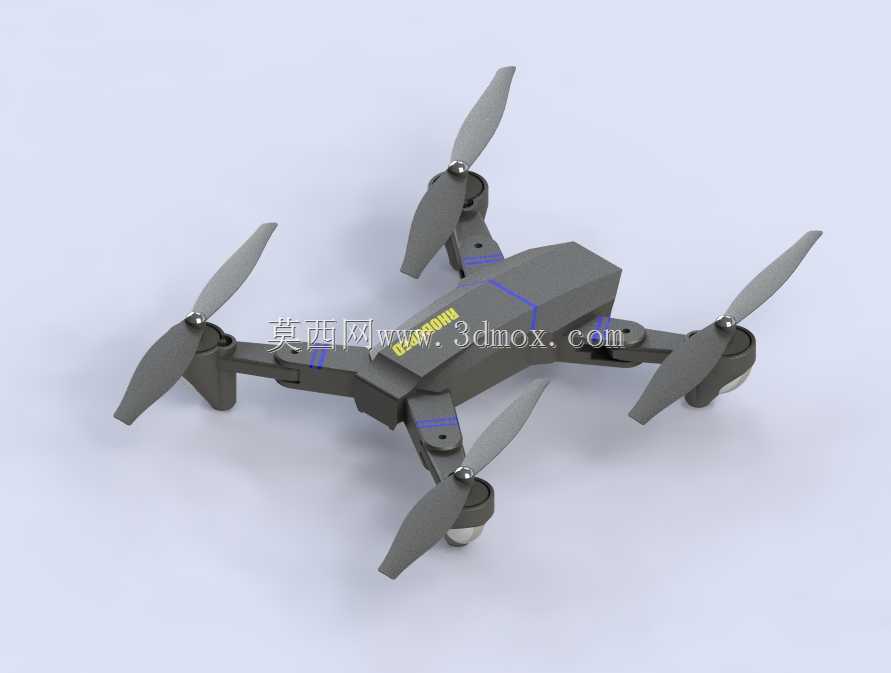

　　从实际应用场景来看，这类飞行器主要适配短距离抵近侦察、复杂地形地貌探查、狭小空间作业探查等需求，作业环境往往存在携行空间受限、部署时间紧张、起降条件不规整等问题，因此结构设计上首先解决的是收纳尺寸与展开刚度的矛盾。机臂采用转轴式折叠结构，折叠时机臂向机身侧方收拢，整体收纳后的外轮廓尺寸控制在常规双肩包侧袋可容纳的范围内，展开后机臂与机身的锁止结构采用楔形卡扣配合定位销，不需要额外工具即可完成锁止，锁止后机臂的径向晃动量控制在0.2mm以内，避免飞行过程中机臂振动带来的动力损耗与成像抖动。

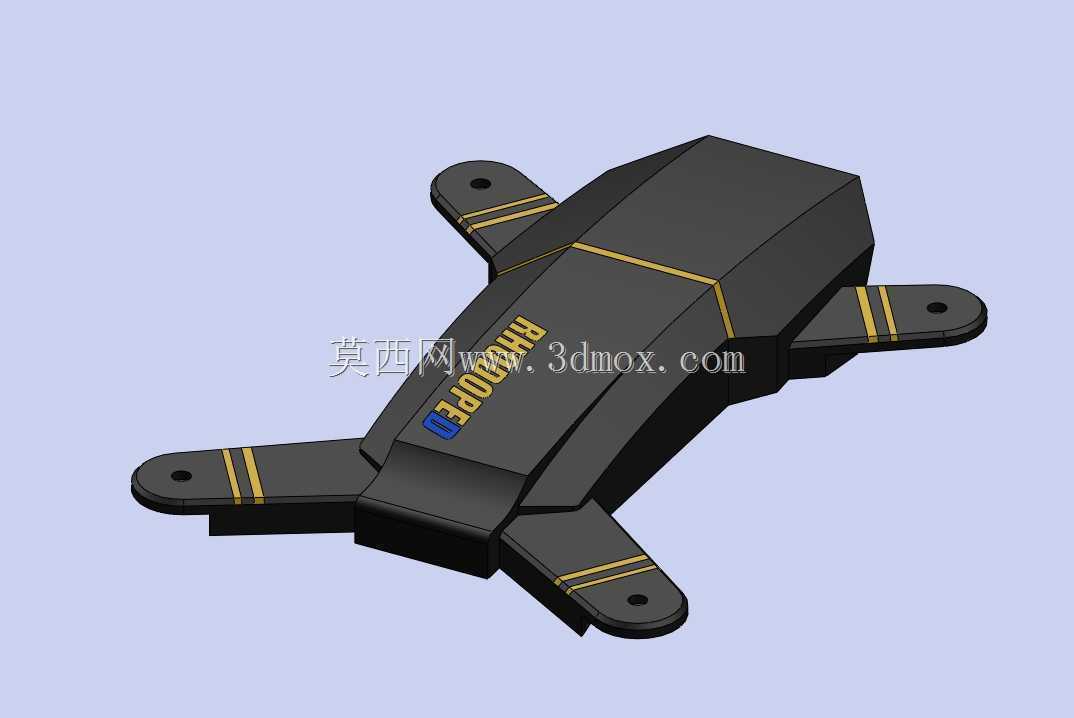

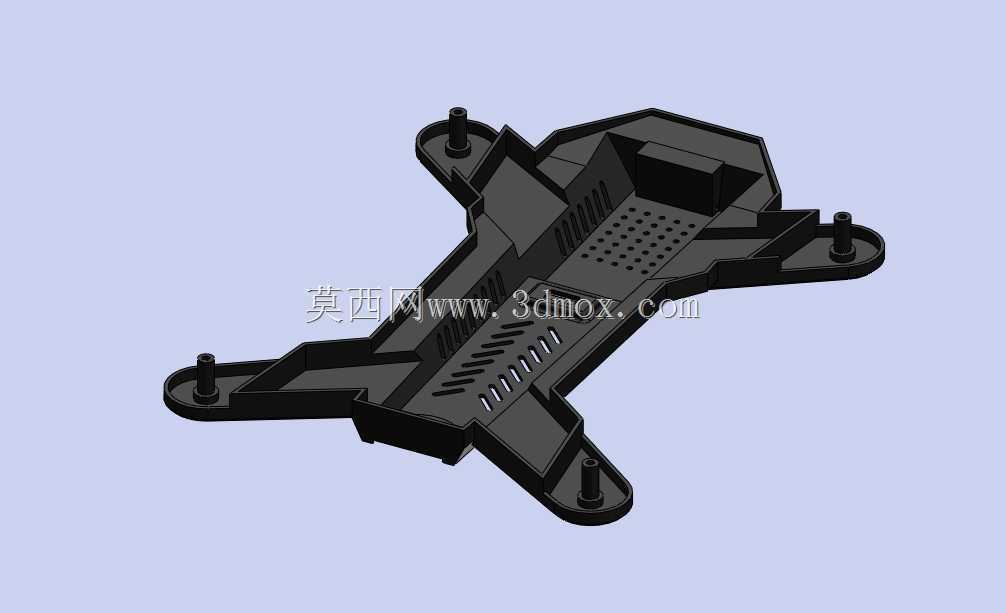

　　机身主体采用上下壳扣合的结构形式，内部预留了标准化的载荷安装舱位，可根据任务需求更换可见光摄像模块、红外热成像模块或者小型环境传感模块，安装接口采用通用的快拆卡扣，配合定位柱保证载荷安装后的光轴与机身航向轴的同轴度误差不超过0.5°，不需要每次更换载荷后重新做校准调试。机身中部的电池舱采用抽拉式结构，电池与机身的接插件采用带自锁功能的航插，避免飞行过程中振动导致的接触断电，电池舱周边设计有连续的加强筋，在机身轻量化的前提下保证坠撞时电池不会脱出引发二次风险。

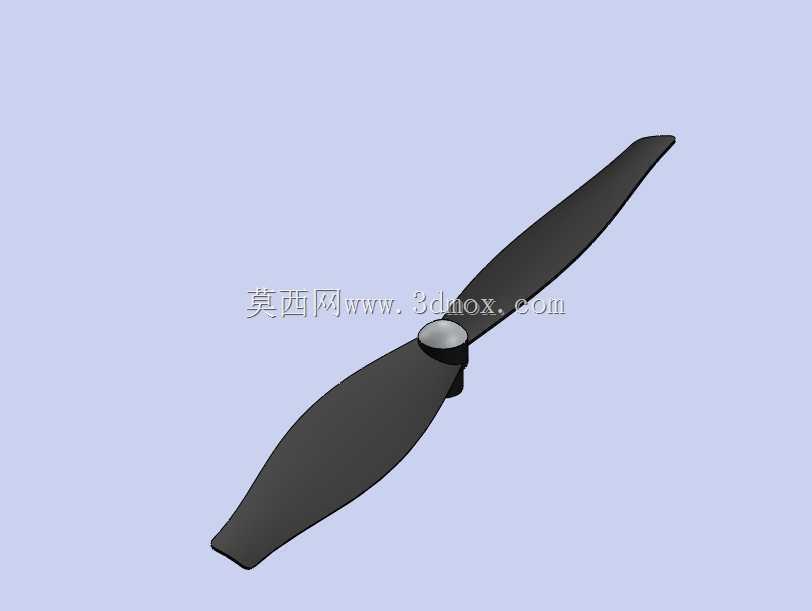

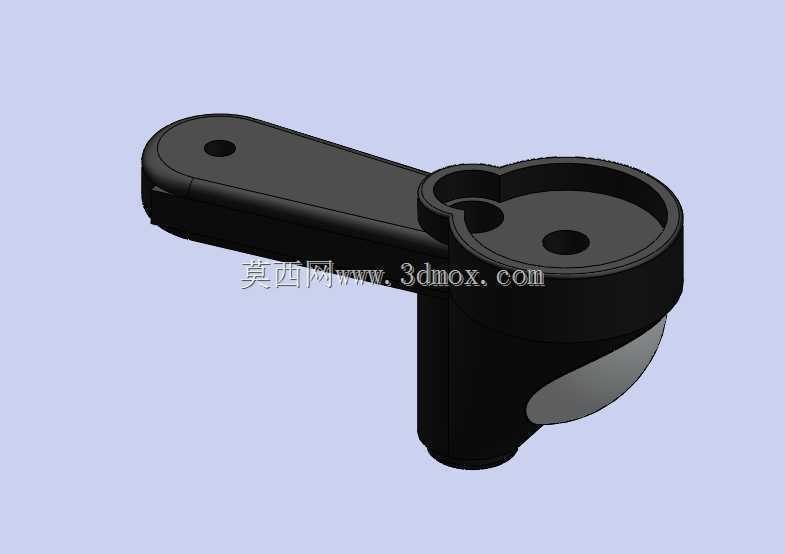

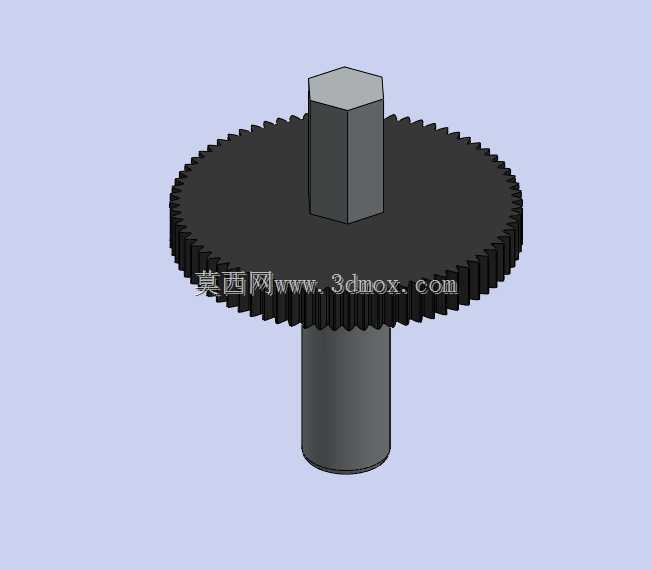

　　动力系统的安装座与机臂采用一体化设计，电机安装面的平面度控制在0.1mm以内，保证电机安装后输出轴与机臂平面的垂直度，减少螺旋桨旋转时的动不平衡量。螺旋桨采用快拆式桨座，不需要工具即可完成桨叶的更换与安装，桨叶的翼型针对低转速下的悬停效率做了优化，在保证足够拉力冗余的前提下降低飞行时的气动噪声，适配侦察任务的隐蔽性需求。起落架采用与机身下壳一体化的凸起结构，没有额外的外置起落架部件，既减少了整机的零件数量，也避免了外置起落架对下方侦察载荷的视野遮挡，起降时依靠机身下壳的耐磨复合材料层接触地面，足够应对草地、硬质土路、平整岩石面等常规野外起降场景。

　　从设计思路上，整机的结构件优先采用复合材料一体成型工艺，机臂采用碳纤维填充的改性复合材料，在保证足够抗弯抗扭刚度的前提下，将单个机臂的重量控制在15g以内，机身上下壳采用玻纤增强的工程塑料，表面做哑光防滑处理，避免野外操作时手滑跌落。整机的装配全部采用卡扣配合少量自攻螺丝，没有复杂的连接结构，野外维护时只需要常备十字螺丝刀即可完成大部分部件的更换，不需要专用的拆解工具。

　　安装边界方面，展开状态下四个旋翼的旋转平面直径控制在250mm左右，折叠后的整机厚度不超过40mm，机身上的载荷安装孔位统一采用M2的标准螺丝孔位，孔位间距按照通用微型航电设备的安装尺寸设计，可兼容市面上大部分的微型飞控、图传、摄像模块。机身顶部预留了GPS模块的安装位，安装位周边没有金属结构遮挡，保证卫星信号的接收强度，机身尾部预留了图传天线的出线孔，天线安装座可调整角度，保证不同飞行姿态下的图传信号稳定。

　　结构强度校核方面，针对机臂折叠转轴、电机安装座、机身卡扣这几个核心受力部位，按照最大起飞重量1.5倍的过载做了结构强化，正常作业飞行时的振动不会导致结构疲劳损坏，机臂的折叠寿命经过反复验证，可满足500次以上的折叠展开循环不出现锁止失效的问题。整机的重心设计在四个旋翼形成的平面中心偏下位置，飞行时的姿态稳定性更好，即使遇到突发的阵风扰动，飞控也能快速调整姿态回到稳定悬停状态，降低操作人员的控制难度。
