集成式单体火箭CFD仿真用简化结构

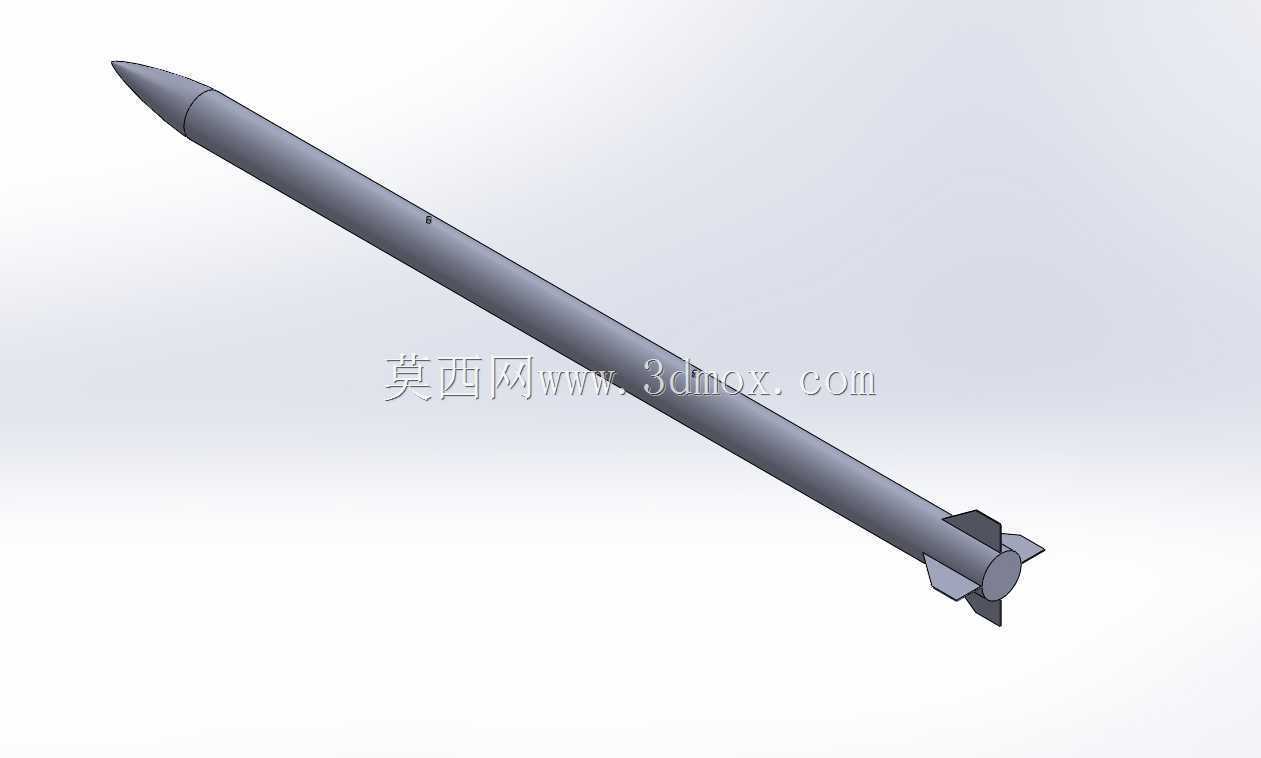

　　在航空航天飞行器气动性能研发环节，计算流体动力学仿真的前处理效率直接决定了迭代周期的长短，过往拆分式的火箭三维模型在导入CFD求解器时，往往需要耗费大量时间处理部件间的几何间隙、重合面、小特征碎面等问题，很容易在网格划分阶段出现负体积、边界层断裂等计算故障，拖慢整个仿真验证的节奏。这款集成式的单体火箭结构，正是针对这一工程痛点完成的结构整合设计，将弹头、箭身主舱段、尾部稳定翼、发动机喷口端结构全部整合为单一连续几何体，完全规避了多部件装配带来的几何拓扑问题，能够直接导入各类CFD前处理工具完成流体域抽取、网格划分工作，大幅压缩气动仿真的前处理准备时间。

　　从实际应用场景来看，该结构可覆盖亚音速、跨音速飞行状态下的箭体气动阻力测算、表面压力分布分析、尾翼涡流影响评估、不同攻角下的气动稳定性验证等多个仿真场景，既可以作为本科、研究生阶段航空航天相关专业的课程设计仿真载体，也能够作为小型探空火箭方案论证阶段的基础气动验证模型，帮助设计人员快速完成初步气动参数的摸底计算，不需要在初始方案阶段就投入大量精力细化箭体内部的贮箱、发动机、制导组件等结构，把核心精力聚焦在外部气动外形的参数迭代上。

　　在功能特性设计上，整个箭体采用旋成体作为基础构型，弹头部分采用符合低阻特性的抛物线型母线设计，平滑过渡到等直径的圆柱形主箭身段，没有多余的凸起、凹槽或者外置附件，最大程度保证了外表面的几何连续性，能够有效降低仿真计算中不必要的局部涡流干扰，让计算得到的气动参数更贴近理想箭体的真实特性。尾部的四片对称布置的稳定翼采用后掠梯形翼型，翼根与箭身尾部采用大圆角过渡连接，既保证了稳定翼的气动安定作用，又避免了直角连接带来的应力集中与网格局部加密需求，尾部的喷口端面采用平切设计，预留了后续添加喷流仿真边界的接口位置，不需要对模型做二次几何修补就可以开展带喷流效应的气动耦合计算。

　　从设计思路层面来看，整个模型没有保留任何对外部流场没有影响的内部结构，所有倒角、过渡曲面都做了适配CFD计算的优化，剔除了尺寸小于箭体直径千分之五的微小特征，避免这些小特征在网格划分时产生质量极差的极小单元，导致计算残差无法收敛。同时整个几何体的拓扑结构完全连续，不存在自由边、非流形边、重叠面等几何错误，导入求解器后不需要做几何修复就可以直接使用，相比拆分式的装配模型，前处理时间能够缩短60%以上，尤其适合需要开展多工况批量仿真计算的场景。

　　在外形尺寸与安装边界方面，该模型的长细比设置为12:1，符合小型探空火箭、靶箭的常规尺寸比例，弹头段长度占全箭总长的15%，尾翼展长为箭体直径的1.2倍，翼根弦长为箭体直径的1.5倍，整个模型的外轮廓完全处于圆柱形的流体域中心区域，在设置仿真计算域时，只需要按照常规飞行器仿真要求，在弹头前方预留5倍箭长的来流区域，箭尾后方预留15倍箭长的尾流发展区域，径向预留10倍箭体直径的外流区域即可，不需要针对特殊突出结构额外扩大计算域范围，能够有效控制网格总量，降低单工况的计算资源消耗。如果后续需要开展风洞试验的模型加工，该集成式结构也可以直接导入CAM软件生成加工刀路，不需要额外做装配工艺规划，能够快速完成缩比试验模型的加工制作，衔接仿真验证与实物试验的流程。
