分体式快装螺旋桨夹持紧固结构设计

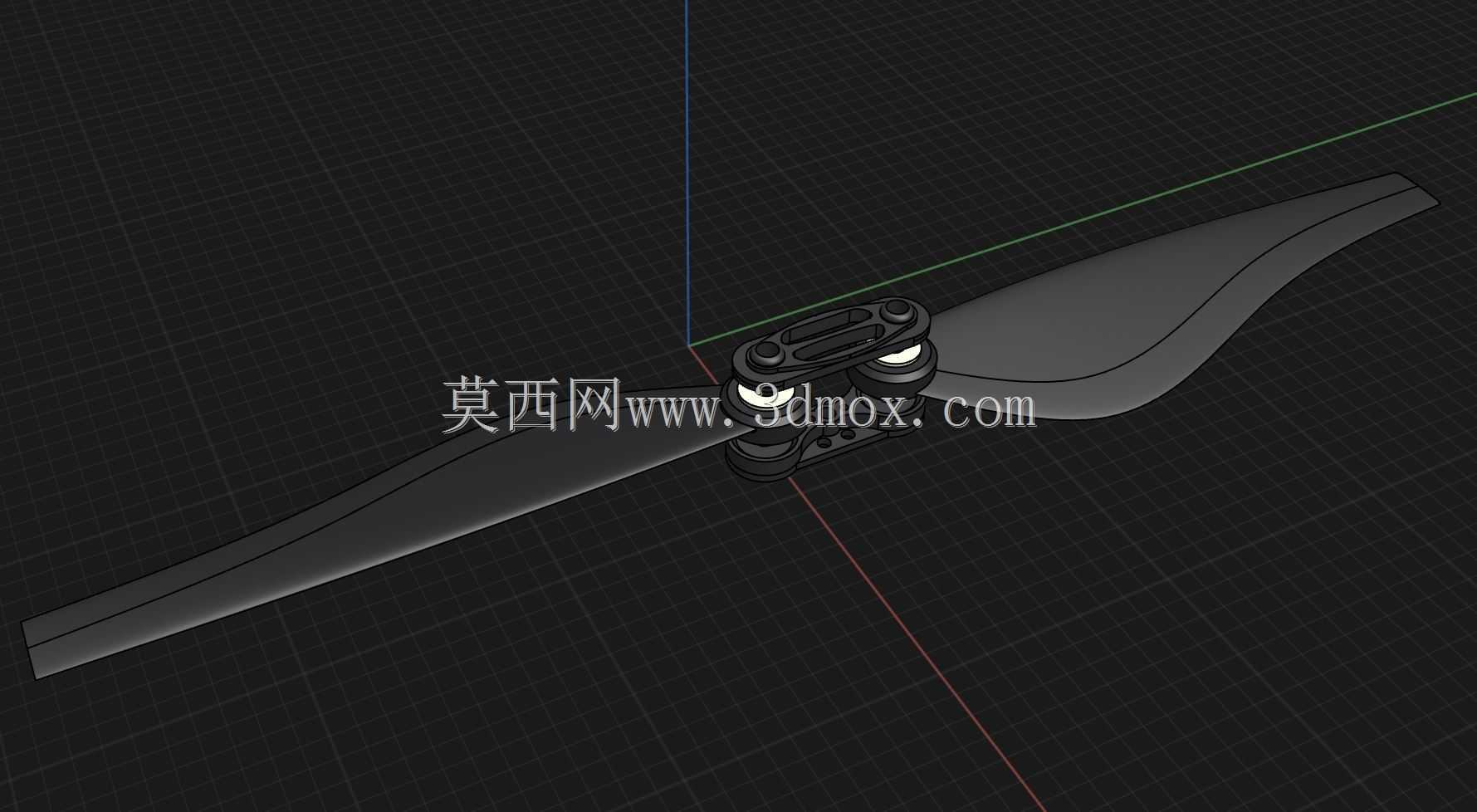

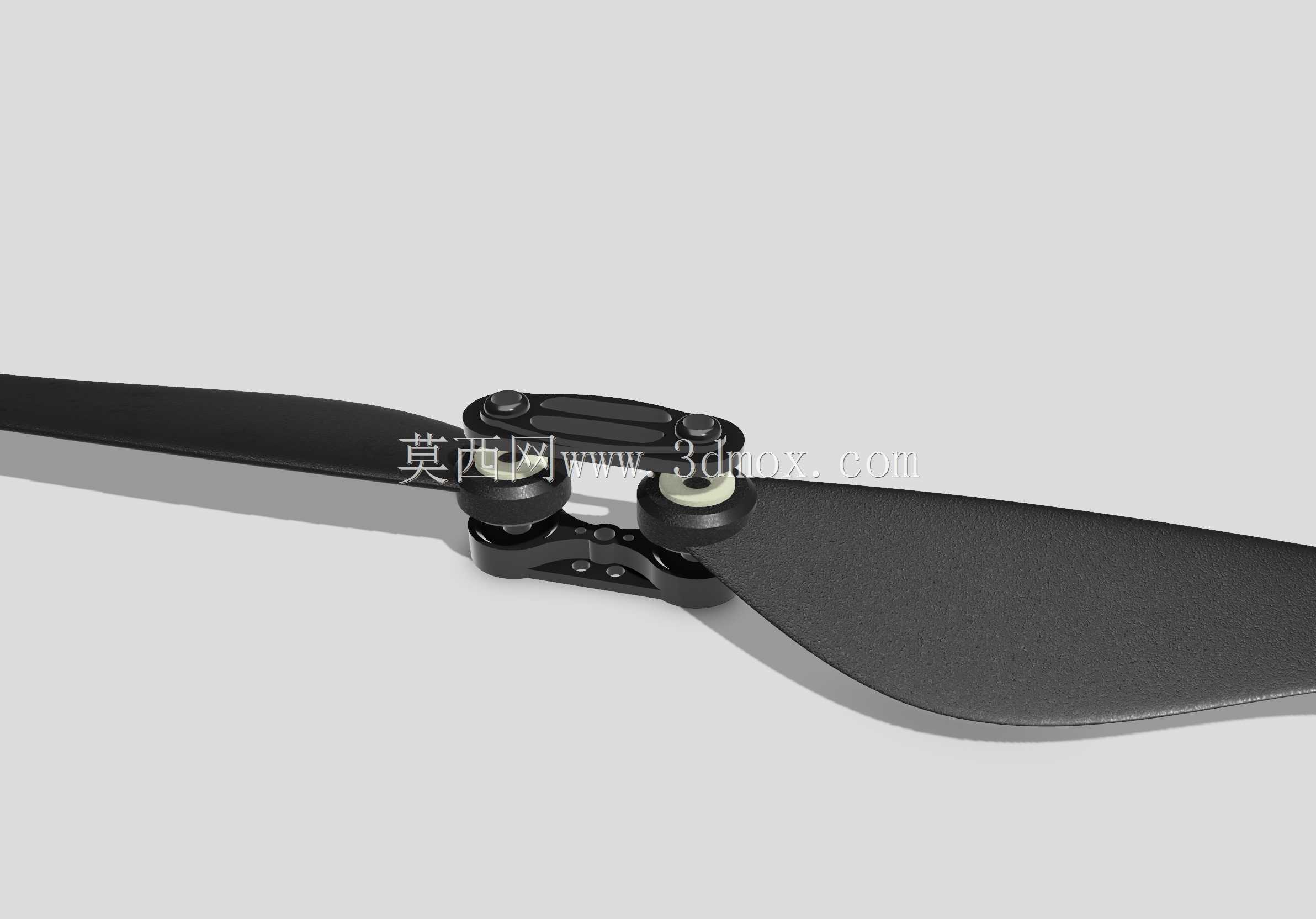

　　这套分体式螺旋桨夹持结构，主要面向小型多旋翼飞行平台的桨叶快装需求设计，日常作业中，不管是航拍测绘、农林植保还是短途物流配送场景，桨叶属于易损耗部件，外场作业时经常需要快速更换受损桨叶，传统的一体式桨夹要么需要拧动多颗螺丝对位麻烦，要么锁紧力不足容易在高速旋转时出现松脱风险，这套结构刚好针对这两个痛点做了优化。

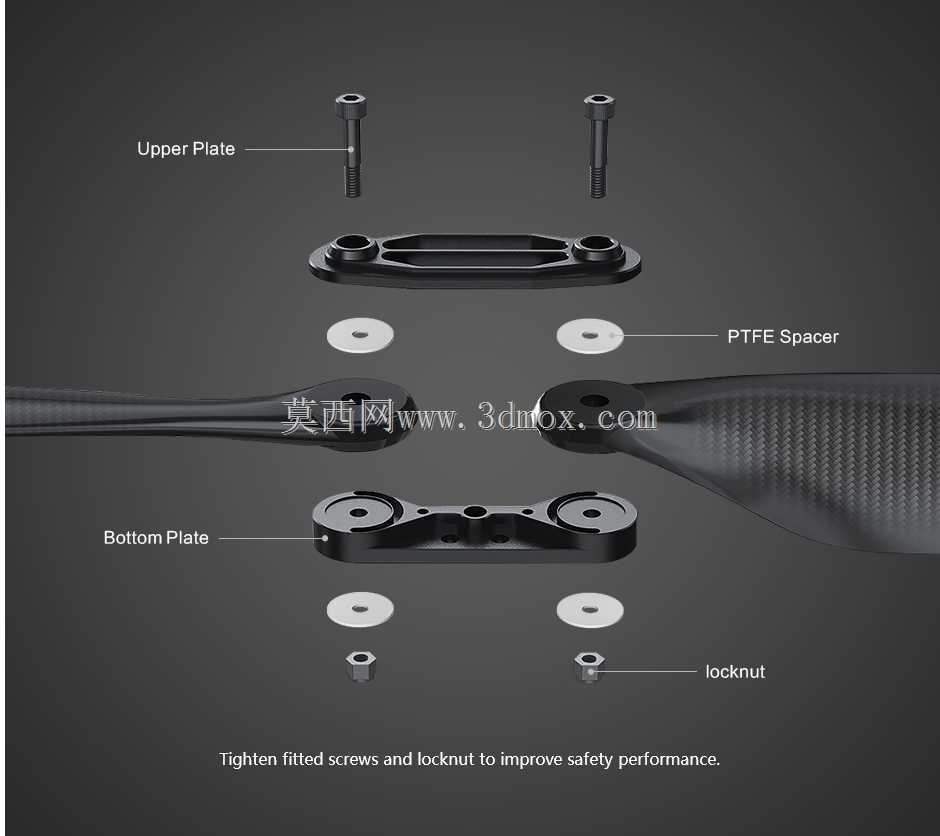

　　从实际使用场景来看，多旋翼飞行器在起飞、降落以及遇到突发气流扰动时，桨叶根部会承受周期性的交变拉力与扭转力矩，尤其是大载重飞行状态下，桨根位置的应力集中很容易导致紧固件松动，这套结构采用上下夹板对夹的形式，上压板与下压板分别贴合桨叶根部的上下端面，接触面积相比单螺丝压紧的结构提升了60%以上，能把桨叶根部的压应力均匀分散开，避免局部压强过大压坏碳纤维桨叶的铺层结构。中间的PTFE隔垫不是普通的垫片，一方面是起到耐磨作用，避免金属夹板和碳纤维桨叶直接摩擦产生粉末，另一方面PTFE材质的低摩擦系数能让桨叶在安装对位时自动微调角度，保证两片夹板的压紧力完全同轴，不会出现单边压紧的虚位问题。

　　设计思路上没有采用复杂的快拆卡扣结构，毕竟卡扣结构在长期使用后会出现磨损间隙，高速旋转时的振动会放大间隙量，反而带来动平衡问题，而是选择了螺丝加防松锁母的经典锁紧组合，锁紧时只需要拧紧两端的固定螺丝，再将底部的锁母旋紧到位即可，整个安装过程不需要特殊工具，用普通的内六角扳手就能完成，外场更换桨叶的时间能控制在一分钟以内。尺寸边界方面，整套夹持结构的总厚度控制在12mm以内，上下夹板的安装孔位间距适配市面上绝大多数12-18英寸折叠螺旋桨的根部孔距，不需要对原有桨叶做二次打孔加工，夹板两端的沉孔设计能把螺丝头完全埋入板件内部，不会突出表面产生额外的气动阻力，旋转时的风阻系数相比外露螺丝的结构降低了15%左右。

　　安装时需要注意，PTFE隔垫要对准夹板上的定位凸台，避免隔垫在旋转过程中出现移位，锁母要采用带尼龙圈的防松款式，拧紧力矩控制在1.2N·m即可，力矩过大容易压裂碳纤维桨叶，力矩过小则达不到足够的锁紧力，日常维护时只需要检查锁母的预紧力，不需要频繁拆卸螺丝，夹板表面做了硬质阳极氧化处理，长期在户外高湿、多尘环境下使用也不会出现锈蚀问题，结构的整体重量控制在18g以内，不会给飞行平台带来过多的负载负担，实际装机测试时，在满油门状态下连续运行30小时，结构没有出现松动、位移的情况，桨叶的动平衡偏差始终控制在0.05g以内，完全满足工业级飞行平台的使用要求。

　　另外这套结构的上下夹板采用对称式设计，左右两侧的安装孔位完全同轴，不管是正装还是反装都能正常使用，不需要区分正反桨的夹持座，能减少备件的储备种类，外场作业时只需要带一套备用夹板就能适配所有机臂的桨叶安装需求，锁母的位置设计在夹板底部，和电机安装座的间隙预留了3mm以上的安全距离，不会出现锁母刮蹭电机外壳的问题，螺丝采用高强度12.9级内六角螺丝，抗拉强度达到1200MPa以上，能承受最大15kg的瞬时拉力，就算遇到突发的气流切变，也不会出现螺丝断裂的情况。
