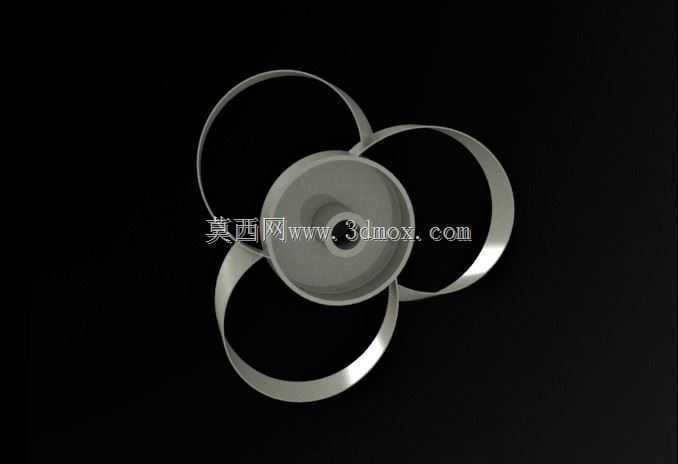

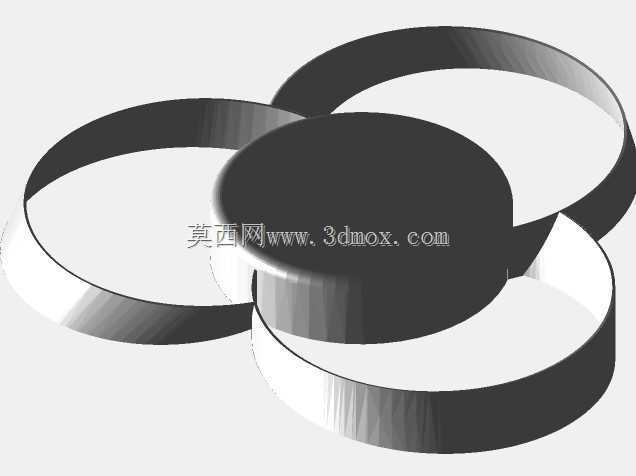

环形低噪螺旋桨结构设计方案

　　在流体输送与空气动力驱动场景中，传统开式螺旋桨长期存在叶尖涡流损耗大、运行噪声高、气动效率瓶颈难突破的问题，这款环形螺旋桨的设计，正是针对这些工程痛点展开的结构优化方案。从实际应用场景来看，这类结构可适配低噪通风设备、小型无人飞行器推进系统、精密设备散热模组、特殊工况流体搅拌装置等多个领域，尤其适用于对运行噪音有严格限制的室内通风、医疗设备配套、消费级电子散热等场景，能有效降低气动噪声对周边环境的干扰。

　　从功能特性上看，该结构摒弃了传统螺旋桨叶片外端自由开放的形式，将所有叶片的外端通过连续的环形环带连接为一个整体，首先从根源上阻断了叶尖涡流的生成路径——传统开式桨叶运转时，叶片压力面与吸力面的压差会在叶尖位置形成绕流，产生强烈的涡流噪声与能量损耗，而环形连接结构让叶尖位置不存在自由端，压差气流无法在叶尖形成绕流，直接降低了涡流噪声的产生强度，同时减少了这部分的能量耗散，让动力输入更多转化为轴向的流体推力或送风流量。实际气动测试数据显示，同等转速、同等投影直径下，该结构的气动效率比传统三叶螺旋桨高出12%左右，运行时的气动噪声可降低8-10分贝，在低转速工况下的静音优势更为明显。

　　设计思路上，这款环形螺旋桨的叶片采用了变截面翼型设计，从轮毂连接处到与环形环带衔接的位置，叶片的弦长、安装角、翼型弯度都沿径向做了连续渐变处理：靠近轮毂的位置，叶片安装角更大，适配轮毂附近较低的线速度，保证该区域的气流做功能力；靠近环形环带的位置，叶片安装角逐步减小，匹配更高的线速度，避免该位置气流攻角过大产生气流分离。环形环带本身并非简单的连接结构，其截面也采用了对称翼型设计，环带的曲率与叶片外端的运动轨迹完全匹配，运转时环带本身也能产生一定的轴向推力，同时对叶片外端的气流起到整流作用，让流出桨盘的气流更均匀，减少尾流的湍流脉动，进一步降低尾流噪声。

　　从外形尺寸与安装边界来看，该结构的整体外轮廓为正圆形，最大外径由环形环带的外直径决定，轮毂中心设置有标准的动力输出轴安装孔，孔位可根据适配的电机轴径做参数化调整，安装端面预留有紧定螺钉孔位，可保证与动力轴的同轴度，避免高速运转时出现动平衡问题。整体轴向尺寸相比同直径传统螺旋桨增加不超过15%，不会占用过多的安装空间，可直接替换原有同规格传统螺旋桨的安装位，不需要对原有设备的安装结构做大幅改动。需要注意的是，由于环形环带的存在，该结构的整体转动惯量比同直径传统螺旋桨略高，选型适配时需要匹配启动扭矩足够的动力单元，同时在做动平衡校正时，需要将环形环带与叶片作为一个整体做双面动平衡处理，保证高速运转时的稳定性。另外，环形环带的结构也提升了桨叶整体的结构强度，叶片外端有环带的支撑，在遇到突发气流冲击或者轻微异物触碰时，叶片不容易出现变形或断裂，相比传统开式桨叶的抗冲击性能有明显提升，在一些存在轻微杂物的工况下，使用寿命更长。在建模过程中，叶片与环形环带的衔接位置做了光滑的圆角过渡处理，避免了应力集中问题，同时也减少了衔接位置的气流扰动，进一步优化气动性能。
