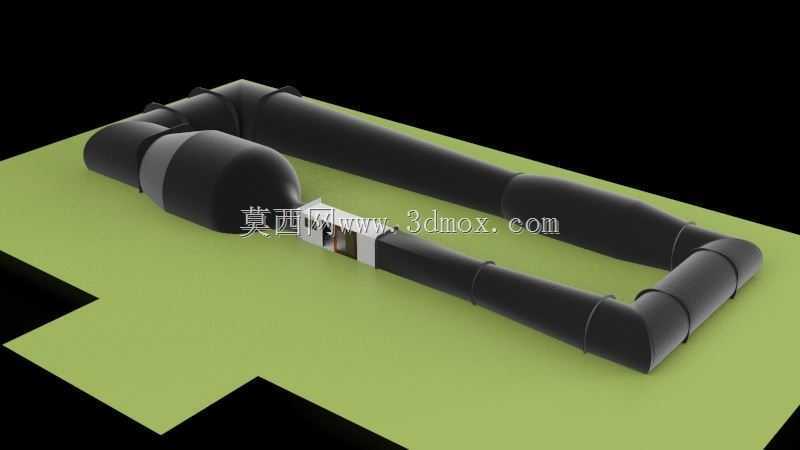

跨声速风洞试验段腔体结构设计

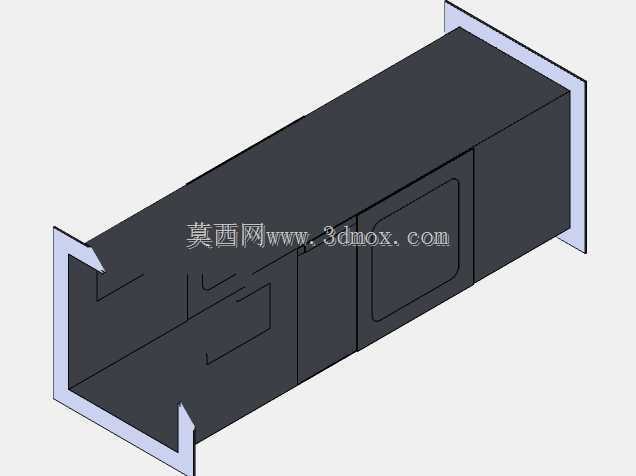

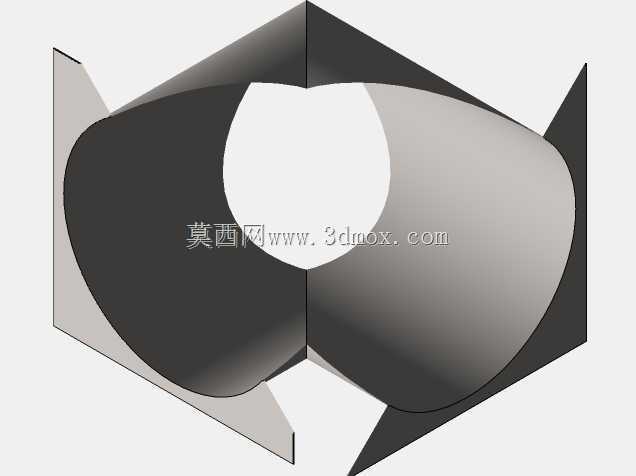

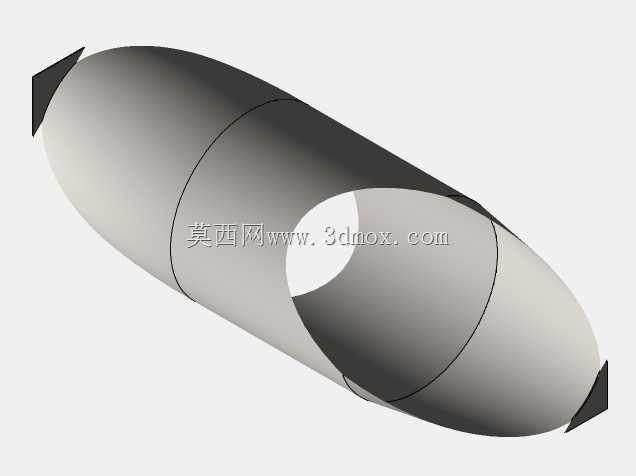

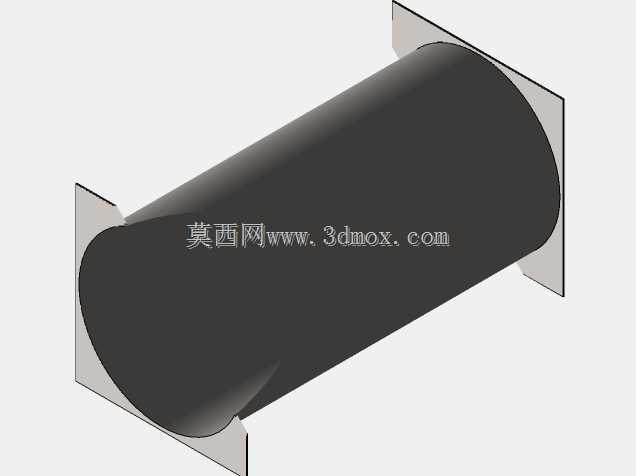

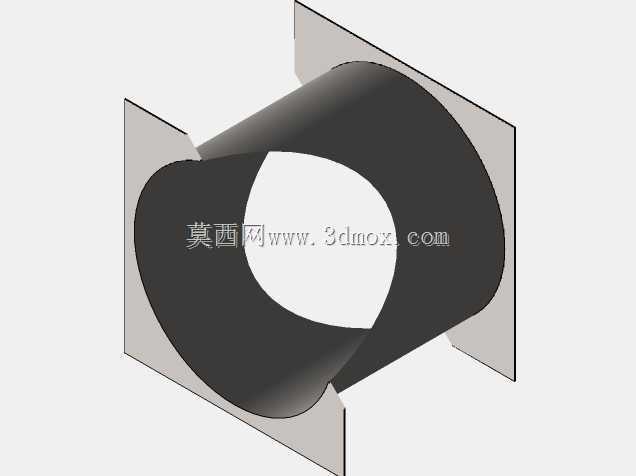

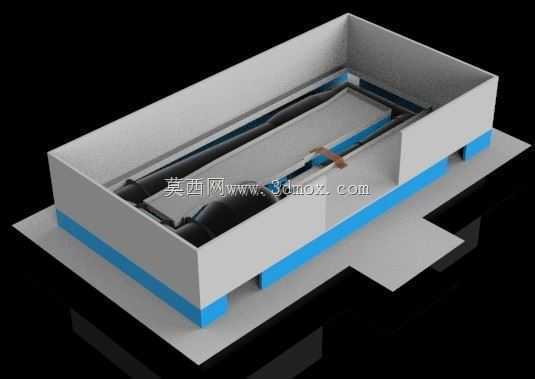

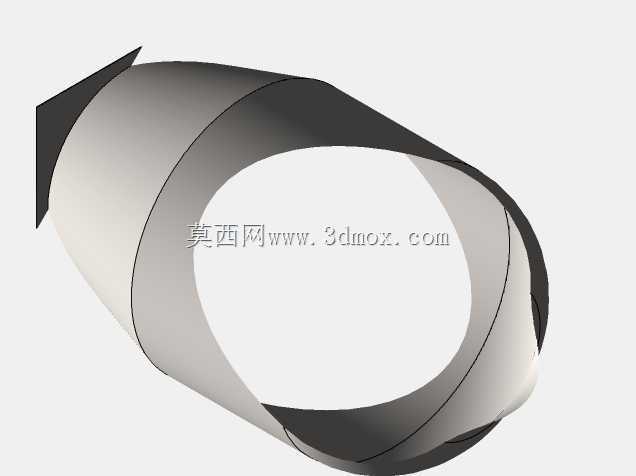

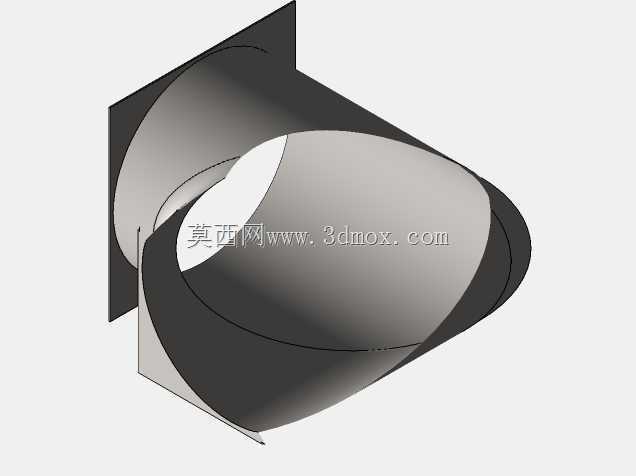

　　在航空航天飞行器气动性能验证、高速载具外形优化的试验场景中，跨声速风洞试验段是完成流场观测、气动参数采集的核心功能腔体，所有需要跨越声速区间的气动特性测试，都需要在该段内完成均匀流场构建、模型安装与数据采集工作。不同于低速风洞的大开间试验腔体，跨声速区间的流场极易受到壁面干扰、激波反射的影响，因此该试验段的结构设计首先要解决的是可用试验空间与流场品质的平衡问题。从结构布局来看，该试验段采用矩形截面腔体作为核心测试空间，上下壁面预留了观察窗与传感器安装位，侧壁设置了可开合的模型安装舱门，舱门周边做了阶梯式密封止口设计，能够在高速气流冲刷下避免腔体漏流影响内部流场均匀性。试验段的入口端做了收敛过渡段连接接口，出口端对接扩压段，

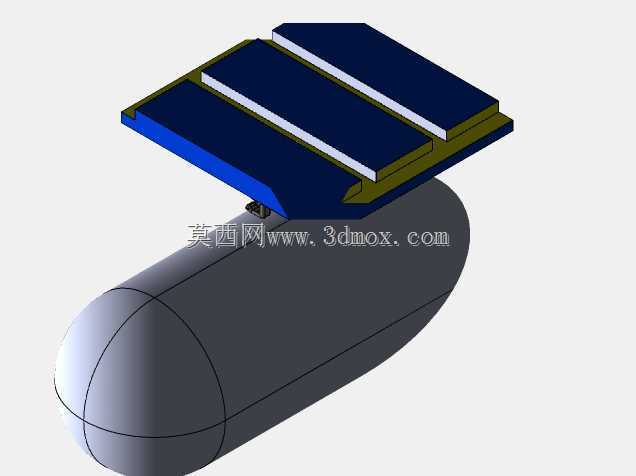

　　整体安装边界需要匹配上下游风洞段的法兰接口尺寸，安装时要保证腔体轴线与风洞主气流方向的同轴度偏差控制在工程允许范围内，避免气流偏角导致测试数据失真。设计过程中优先考虑了试验段内部的可用空间占比，在保证壁面结构刚度的前提下尽可能压缩壁板厚度，为测试模型预留足够的安装与调整空间，壁板内侧做了消波处理结构，能够削弱跨声速状态下壁面产生的反射激波，减少激波对测试区域流场的干扰。腔体底部设置了集成式模型安装台，台面上预留了标准T型槽与安装螺孔，能够适配不同尺寸的测试模型支架，安装台的高度可根据测试模型的阻塞比进行微调，保证模型始终处于流场核心均匀区。从功能实现角度，该试验段需要承受跨声速气流带来的脉动压力载荷，因此壁板结构采用了加筋设计，

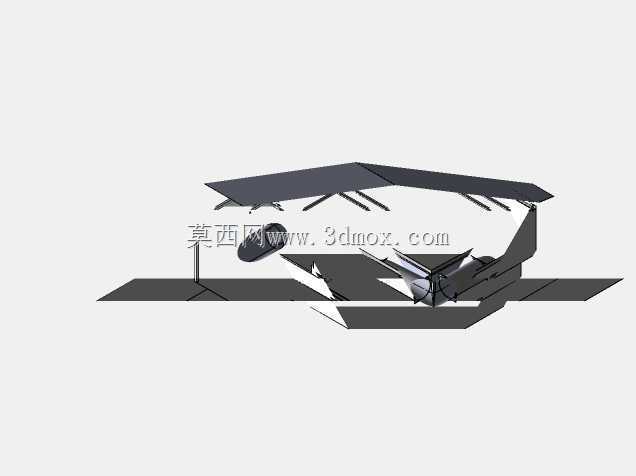

　　在不显著增加壁厚的前提下提升结构固有频率，避免气流脉动引发结构共振，影响测试精度与结构安全。观察窗采用高强度透光材料，与壁板内表面齐平安装，避免窗体凸起或凹陷引发局部流场畸变，窗体周边做了密封压边结构，能够承受试验段内外的压差载荷。试验段的侧壁还预留了多组传感器安装接口，可根据测试需求安装压力传感器、温度传感器、流场观测设备，接口位置避开了流场干扰区，保证传感器采集数据的准确性。在实际使用场景中，该试验段可完成飞行器翼型跨声速气动特性测试、高速列车头型气动阻力验证、弹体跨声速飞行状态模拟等多种试验任务，测试时模型通过支架固定在安装台上，气流从入口收敛段加速至跨声速区间后进入试验段，围绕测试模型形成稳定流场，

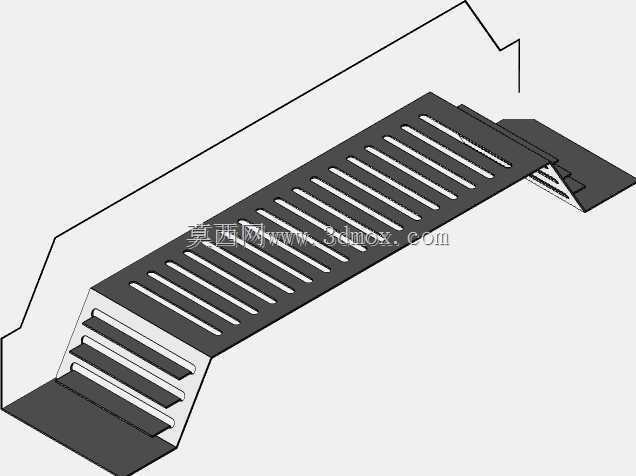

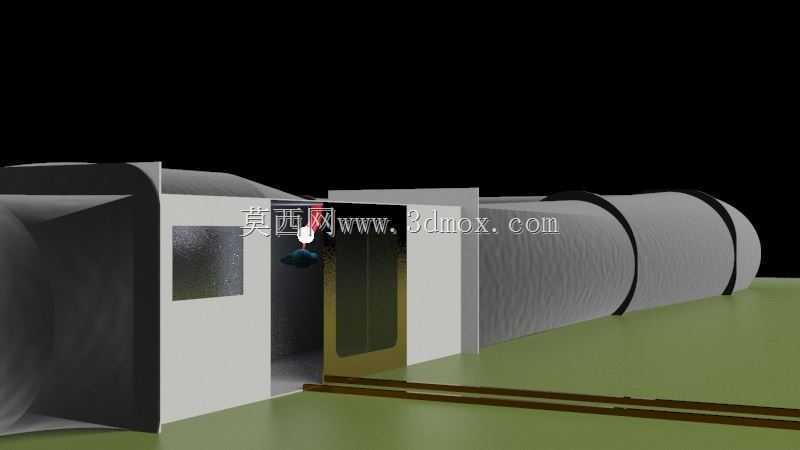

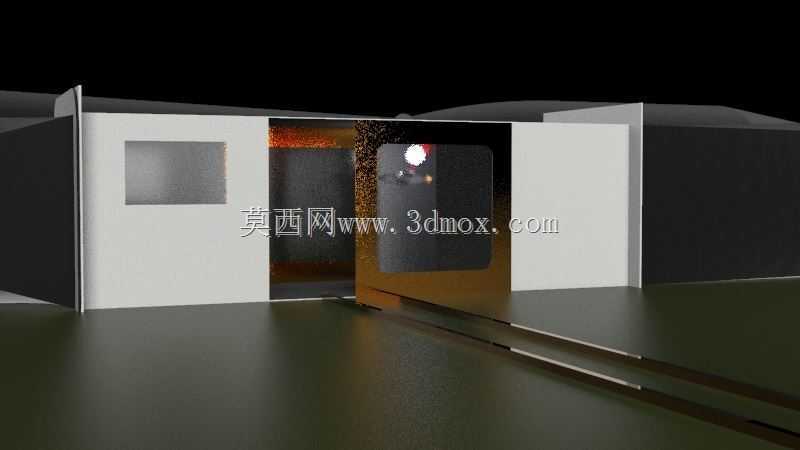

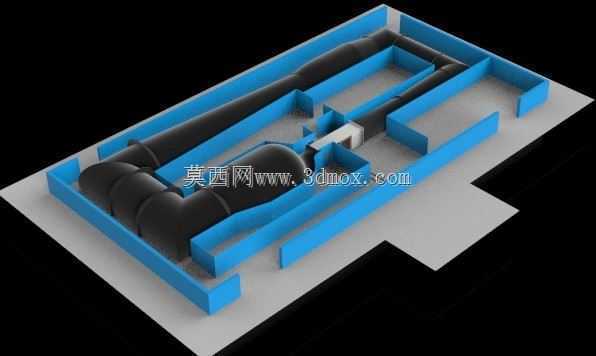

　　通过各类采集设备获取模型表面压力分布、气动阻力、升力系数等关键参数，为外形优化设计提供实测数据支撑。设计时还考虑了试验段的运维便利性，侧壁舱门的开合铰链做了定位设计，开启后可完全露出内部安装空间，方便测试模型的吊装、更换与传感器调试，舱门关闭后通过多点锁紧装置保证密封面紧密贴合，避免高速气流下出现缝隙啸叫或漏流。试验段底部设置了可调支撑脚，可在安装时调整整体水平度，抵消地基不平带来的安装偏差，支撑脚与地面基础之间设置了减震垫，能够隔绝试验过程中产生的振动向周边传递，同时避免外部振动传入试验段影响测试精度。不同于超声速风洞试验段需要配置拉瓦尔喷管，跨声速试验段的流场控制更多依赖壁面开孔或开槽的透气壁设计，该结构在壁板上设置了规律排布的透气槽，能够将壁面附近的附面层气流导出，减少附面层增厚对核心流场的挤压，保证试验段内的马赫数分布均匀性满足测试要求。透气槽的开孔角度、开孔率都经过流场仿真验证，能够在马赫数0.8到1.2的跨声速区间内保持良好的流场品质，避免出现局部激波振荡的问题。在结构强度校核阶段，重点验证了试验段在最大运行压差下的壁板变形量，确保壁板最大变形量不会影响内部流场的截面尺寸精度，所有连接部位的紧固件都做了防松处理，适应长时间高速气流冲刷下的振动工况。
