经工程计算的航天动力系统火箭喷嘴结构

　　在航天推进系统、小型试验火箭动力装置、高校航空航天专业教学试验台的搭建场景中，火箭喷嘴是直接决定推力转化效率、燃料能量利用率的核心功能部件，这类带法兰安装边的直筒式喷嘴结构，常被应用在固体燃料小型试验火箭、冷喷推力试验装置、流体推力模拟试验台的动力输出端，承担着将燃烧室内部高压工质的内能转化为定向喷射动能的核心作用，其内壁流道的同轴度、进出口径比、安装端面的平面度，都会直接影响最终的推力输出稳定性与喷射方向精度。

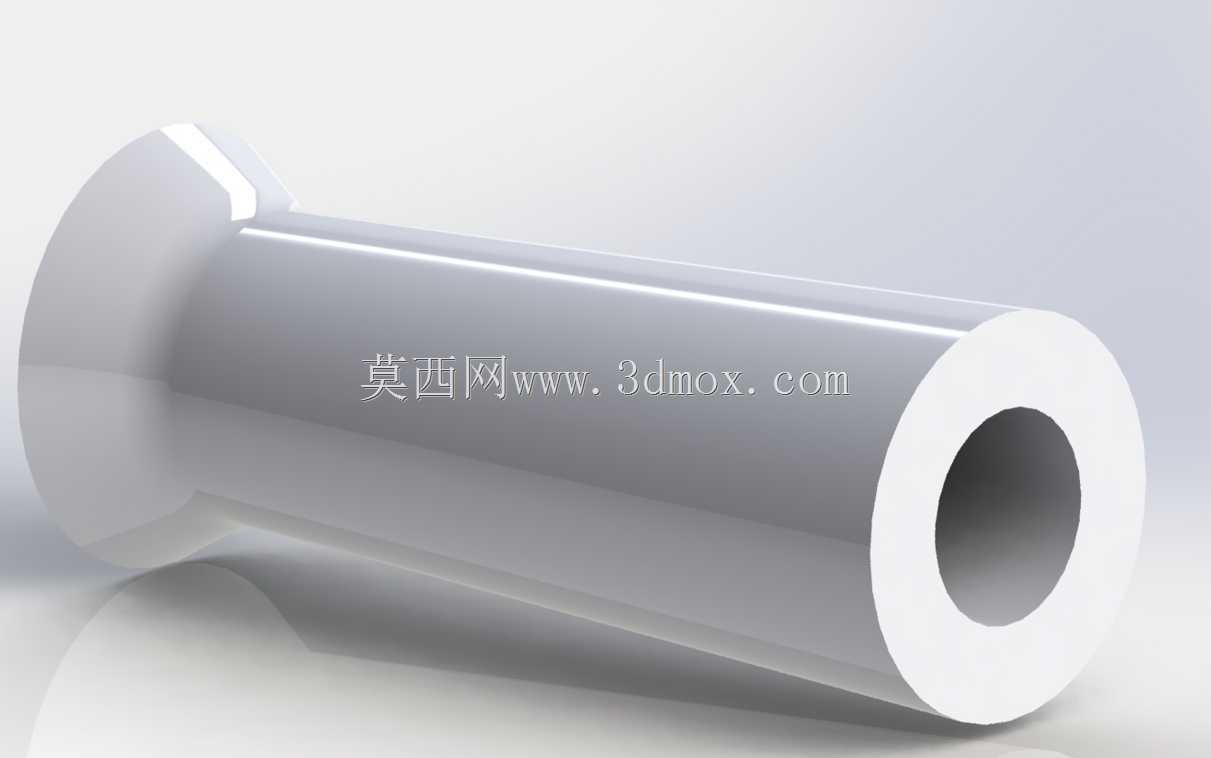

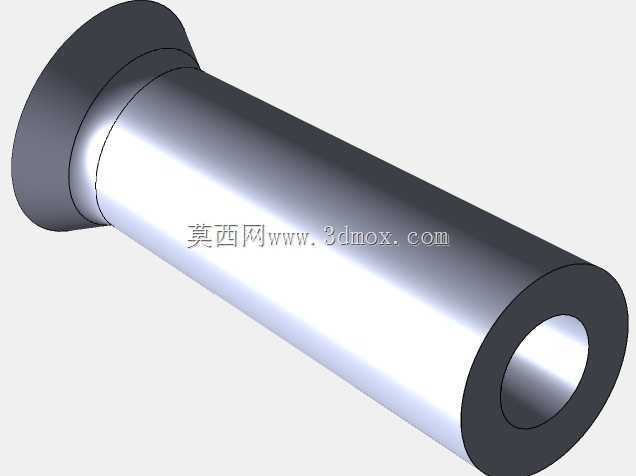

　　从结构功能特性来看，该喷嘴采用一体成型的直筒带法兰结构，法兰端为安装定位基准，加工有与燃烧室对接的贴合端面，安装时通过法兰周向的紧固件实现与燃烧室出口端的刚性连接，法兰端面与筒身轴线的垂直度公差需要控制在0.02mm以内，避免安装后出现流道偏斜导致喷射方向偏移、侧向分力影响整体推力线精度的问题。筒身内部为等直径过渡的光滑流道，内壁粗糙度要求达到Ra1.6以下，减少高压工质流经时的沿程阻力损失，避免流道壁面出现紊流、扰流导致的推力波动，出口端做了锐边处理，没有多余的倒角或圆角结构，保证工质流出时的射流形态稳定，不会出现出口处的流场扩散导致的推力损失。

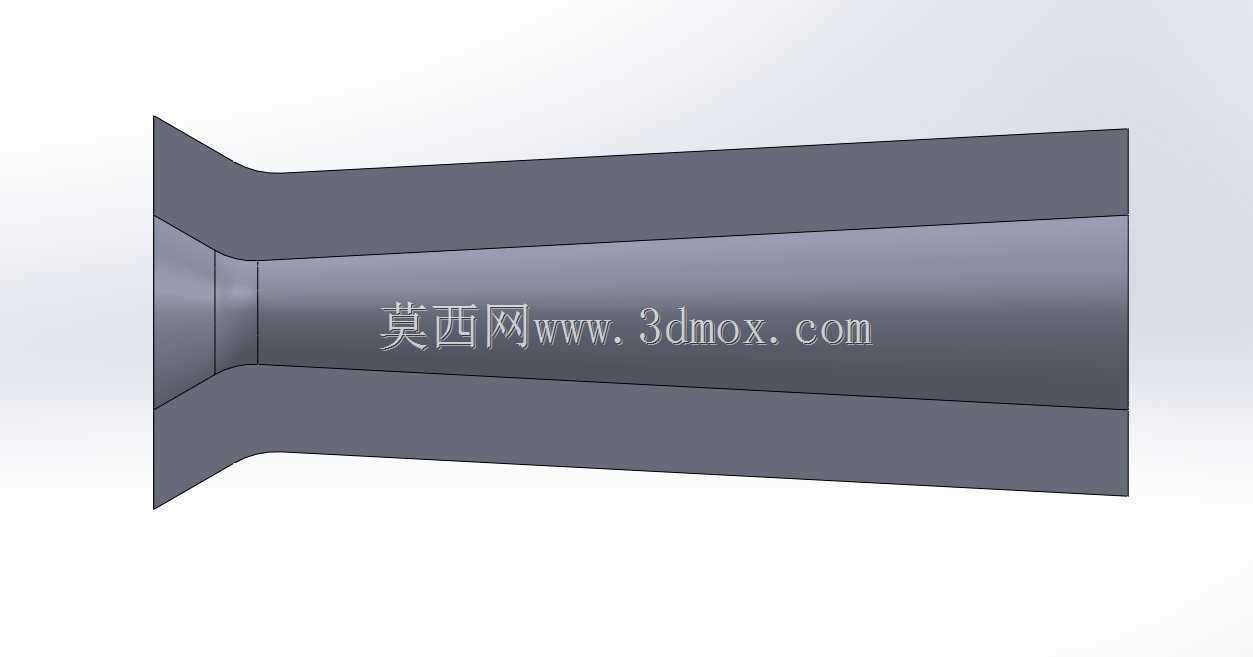

　　设计过程中首先围绕推力需求反推流道的通径尺寸，结合给定的燃烧室工作压力、工质流量参数，通过流体力学计算公式确定进出口的径比、筒身的有效长度，保证工质在流道内部完成充分的整流，以稳定的层流状态从出口端喷出。法兰边的厚度尺寸根据安装时的压紧力需求计算确定，既要保证紧固件拧紧时法兰不会出现变形导致密封面泄漏，也要避免法兰过厚带来的不必要重量增加，毕竟航天类动力部件对重量控制有着极高的要求，每一处结构的冗余重量都会直接影响整体的推重比参数。筒身的壁厚根据内部工作压力、材料的许用应力计算得出，在保证承压强度足够的前提下尽可能减小壁厚，降低整体结构重量，同时筒身外壁不做多余的加强筋结构，保持光滑的圆柱面形态，减少外部飞行过程中的空气阻力。

　　从安装边界来看，该喷嘴的安装定位完全依靠法兰端面与燃烧室出口端面的贴合实现，安装时需要保证喷嘴流道轴线与燃烧室轴线完全重合，对接面根据工作介质的不同选择对应的密封形式，若为高温燃气工况则采用金属密封垫片，若为冷喷空气工况则可采用橡胶类密封垫片。喷嘴的整体轴向长度需要匹配动力段的整体安装尺寸，不能超出箭体内部的安装空间，出口端需要伸出箭体安装端面一定距离，避免喷射出的高速工质直接冲刷箭体尾部结构，造成尾部结构的烧蚀或冲击损伤。筒身的外径尺寸需要与箭体尾部的安装通孔匹配，周边预留足够的紧固件操作空间，保证安装时可以顺利完成法兰周向紧固件的拧紧操作，不需要额外拆卸周边其他部件即可完成喷嘴的更换与维护。

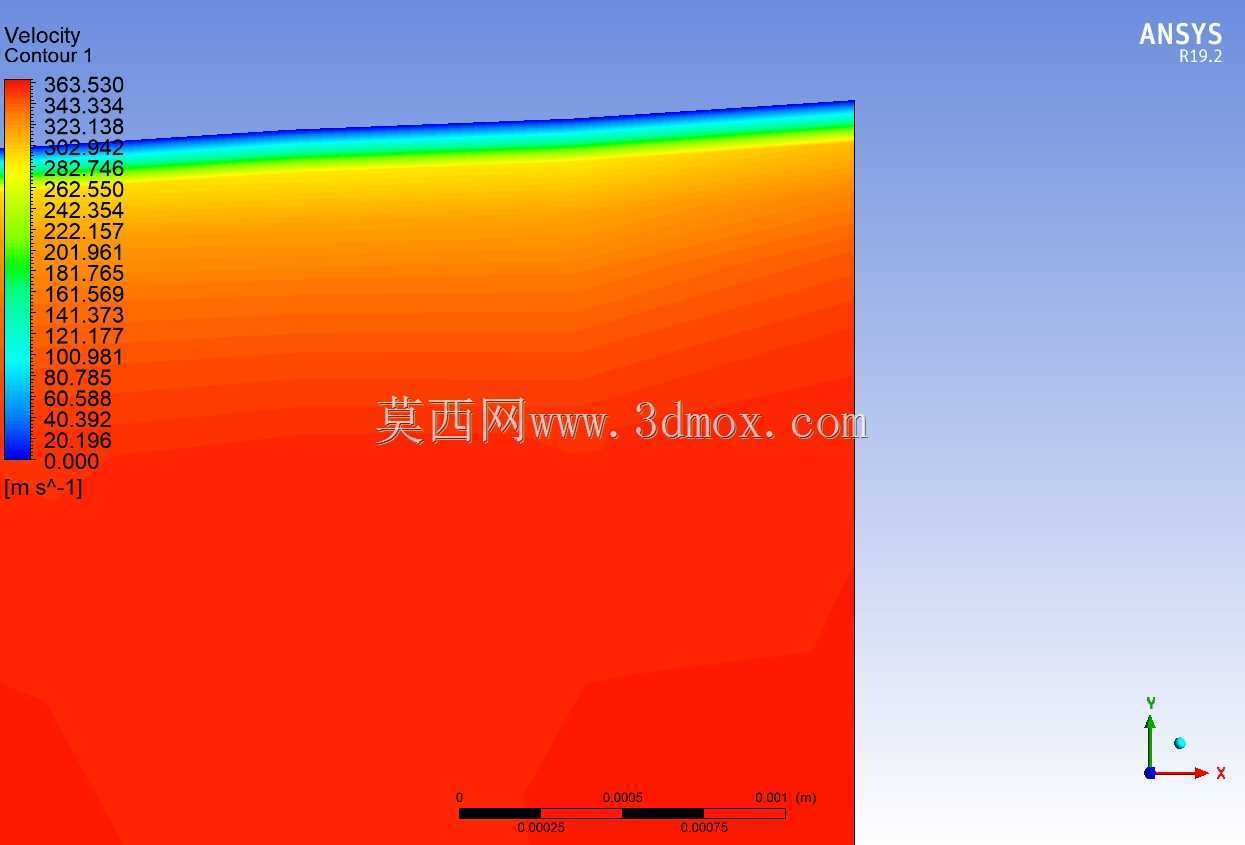

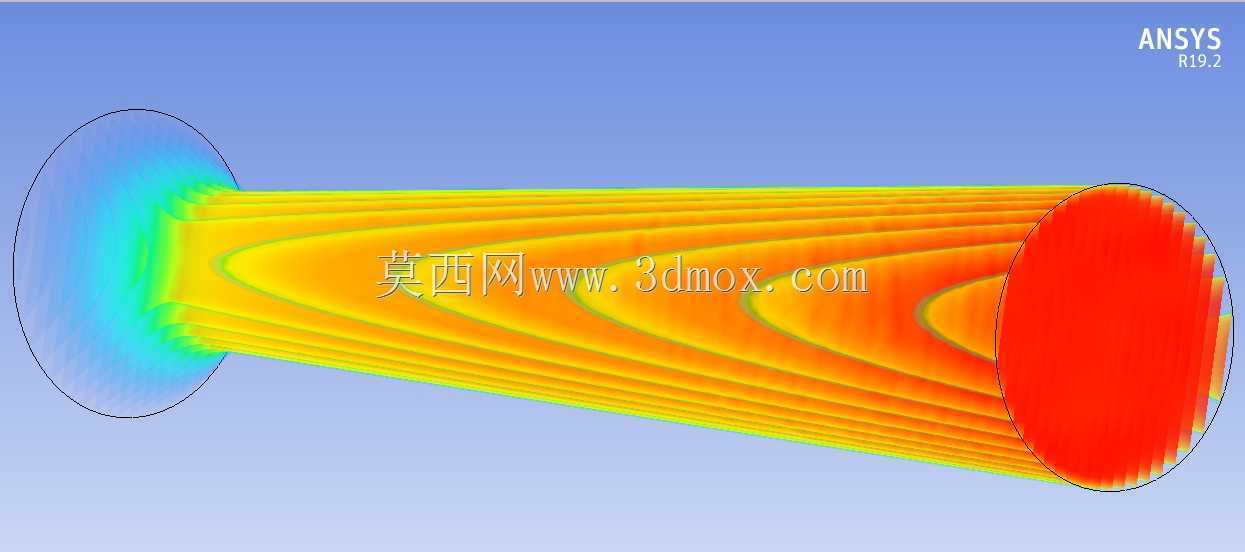

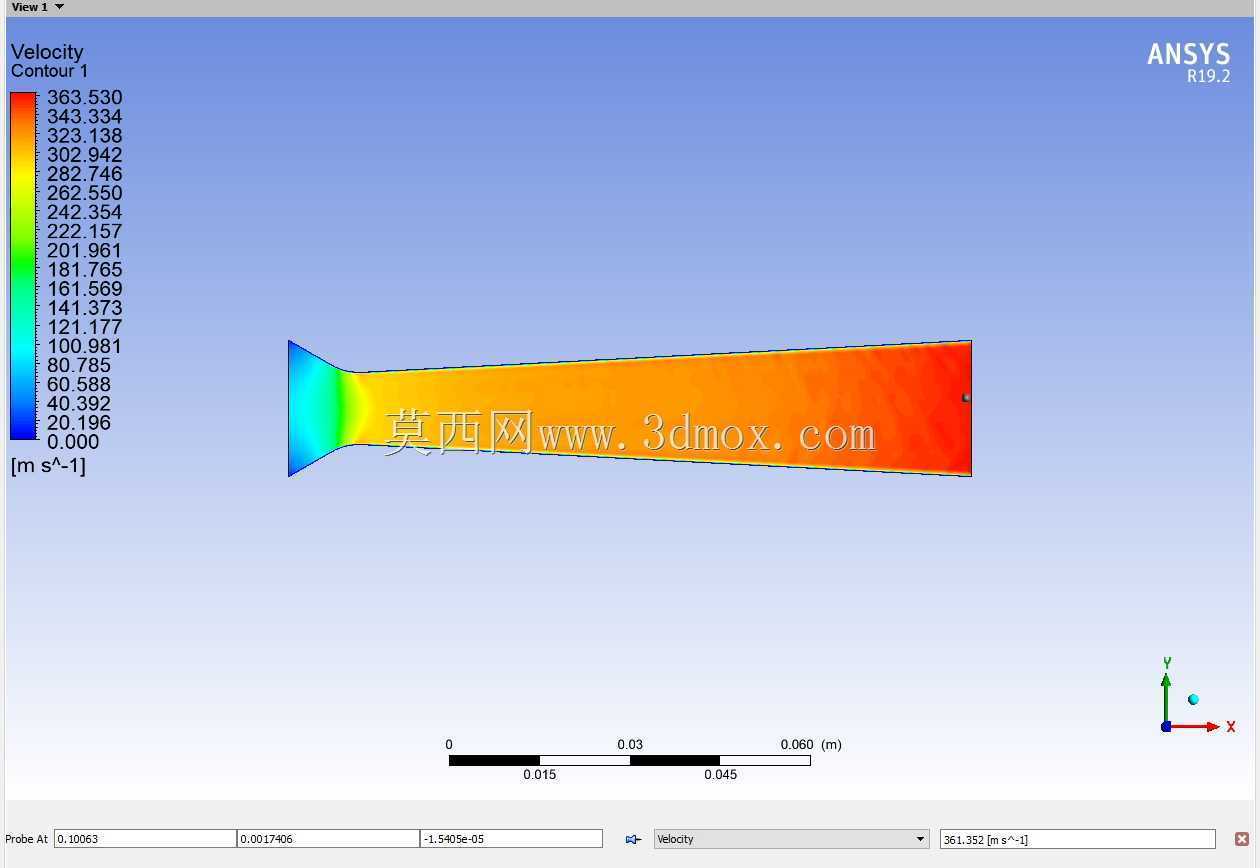

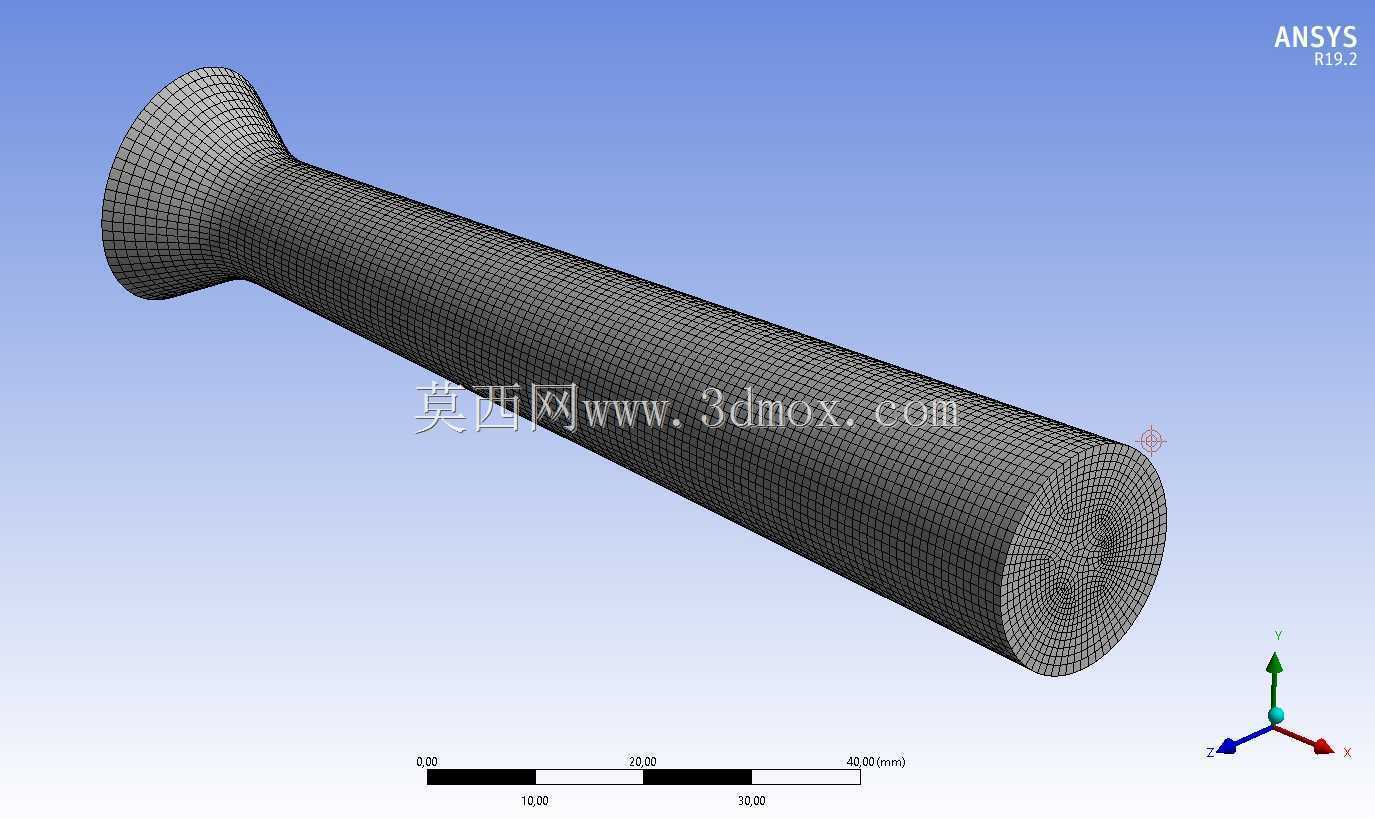

　　在实际试验应用场景中，这类经过精确计算的喷嘴结构可以保证多次试验的推力参数一致性，不会因为流道尺寸偏差导致每次试验的推力数据出现较大波动，能够为试验数据的采集、动力系统的参数匹配提供可靠的硬件支撑。教学场景中使用该结构可以直观展示推力转化的基本原理，让学习者清晰理解喷嘴结构参数对推力输出的影响逻辑，为后续更复杂的拉瓦尔喷管、可调推力喷嘴的设计学习打下结构认知基础。建模过程中严格遵循机械设计的公差配合要求，所有配合面、安装面的尺寸公差、形位公差都按照实际加工要求进行标注，模型可以直接导入工程图纸生成模块输出加工图纸，不需要进行额外的结构修正，内壁流道的曲面完全连续光滑，可直接导入流体仿真软件进行流场分析，模拟不同压力、不同流量工况下的流场分布、推力输出参数，为后续的结构优化提供仿真基础。
